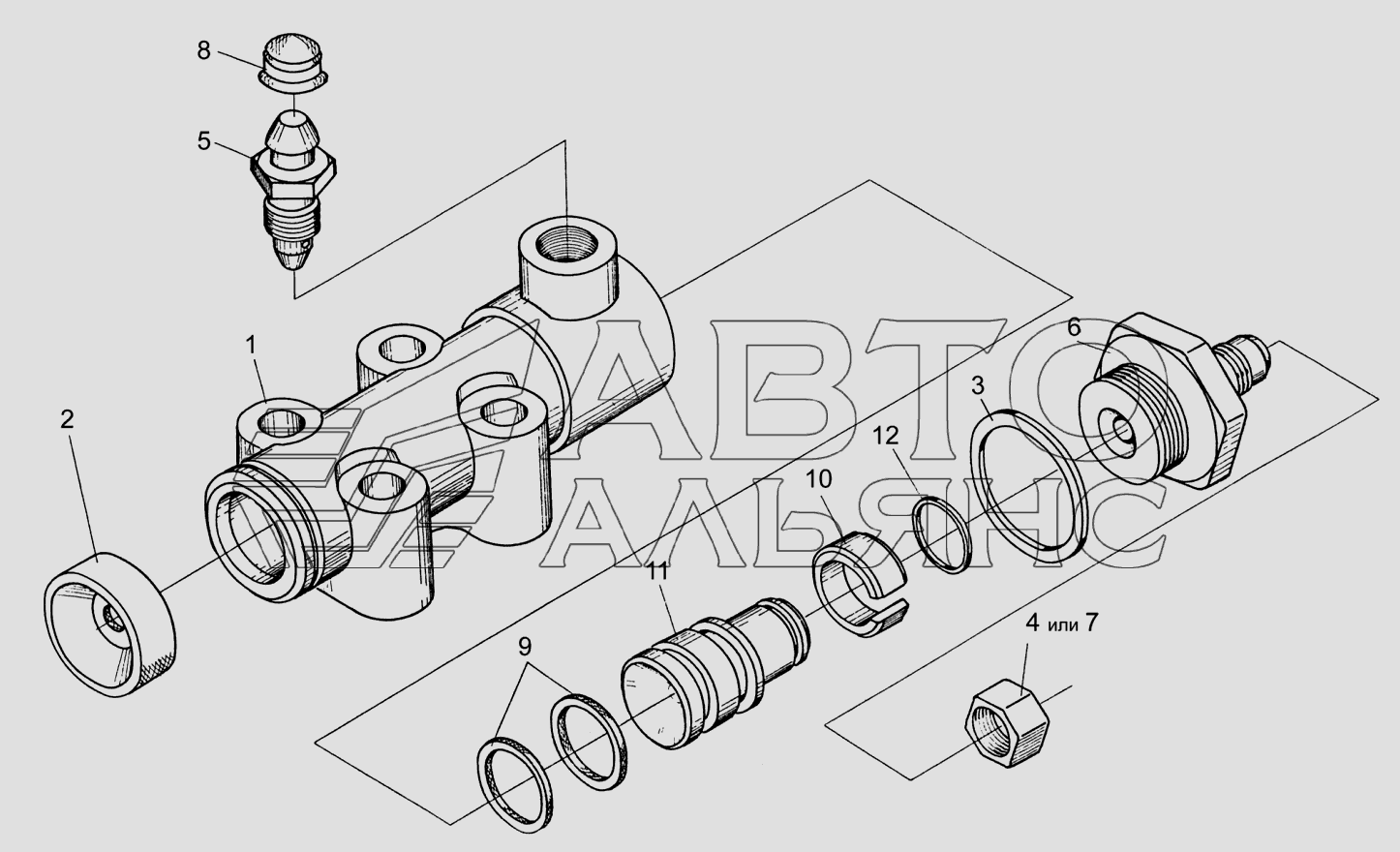

Гідроциліндр гальма МК-23М.03.220А
100%
Назва деталі
Гідроциліндр гальма
Заводський номер
МК-23М.03.220А
Кількість на модель
1
№
Назва деталі
Корпус гідроциліндра
Заводський номер
МК-23М.03.116
Кількість на модель
3
№
1
Назва деталі
Ковпак захисний
Заводський номер
54-00081
Кількість на модель
1
№
2
Назва деталі
Прокладка штуцера
Заводський номер
54-00113
Кількість на модель
1
№
3
Назва деталі
Шапка
Заводський номер
54-00738
Кількість на модель
1
№
4
Назва деталі
Клапан
Заводський номер
54-60269А
Кількість на модель
1
№
5
Назва деталі
Штуцер головного циліндра гальма
Заводський номер
54-60295А
Кількість на модель
1
№
6
Назва деталі
Заглушка
Заводський номер
012-7884-4836
Кількість на модель
1
№
7
Назва деталі
Обкладинка
Заводський номер
75Ш-10034Б
Кількість на модель
1
№
8
Назва деталі
КІЛЬЦО
Заводський номер
3518020-40153
Кількість на модель
1
№
9
Назва деталі
КІЛЬЦО
Заводський номер
3518020-46368
Кількість на модель
1
№
10
Назва деталі
Поршень гідроциліндра
Заводський номер
3518020-46369
Кількість на модель
1
№
11
Назва деталі
КІЛЬЦО
Заводський номер
В16-13940
Кількість на модель
2
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідроциліндр гальма | МК-23М.03.220А | 1 | 1 | |||||
| 1 | Корпус гідроциліндра | МК-23М.03.116 | 3 | 3 | 1 | |||
| 2 | Ковпак захисний | 54-00081 | 1 | 1 | 2 | |||
| 3 | Прокладка штуцера | 54-00113 | 1 | 1 | 3 | |||
| 4 | Шапка | 54-00738 | 1 | 1 | 4 | |||
| 5 | Клапан | 54-60269А | 1 | 1 | 5 | |||
| 6 | Штуцер головного циліндра гальма | 54-60295А | 1 | 1 | 6 | |||
| 7 | Заглушка | 012-7884-4836 | 1 | 1 | 7 | |||
| 8 | Обкладинка | 75Ш-10034Б | 1 | 1 | 8 | |||
| 9 | КІЛЬЦО | 3518020-40153 | 1 | 1 | 9 | |||
| 10 | КІЛЬЦО | 3518020-46368 | 1 | 1 | 10 | |||
| 11 | Поршень гідроциліндра | 3518020-46369 | 1 | 1 | 11 | |||
| 12 | КІЛЬЦО | В16-13940 | 2 | 2 | 12 |
