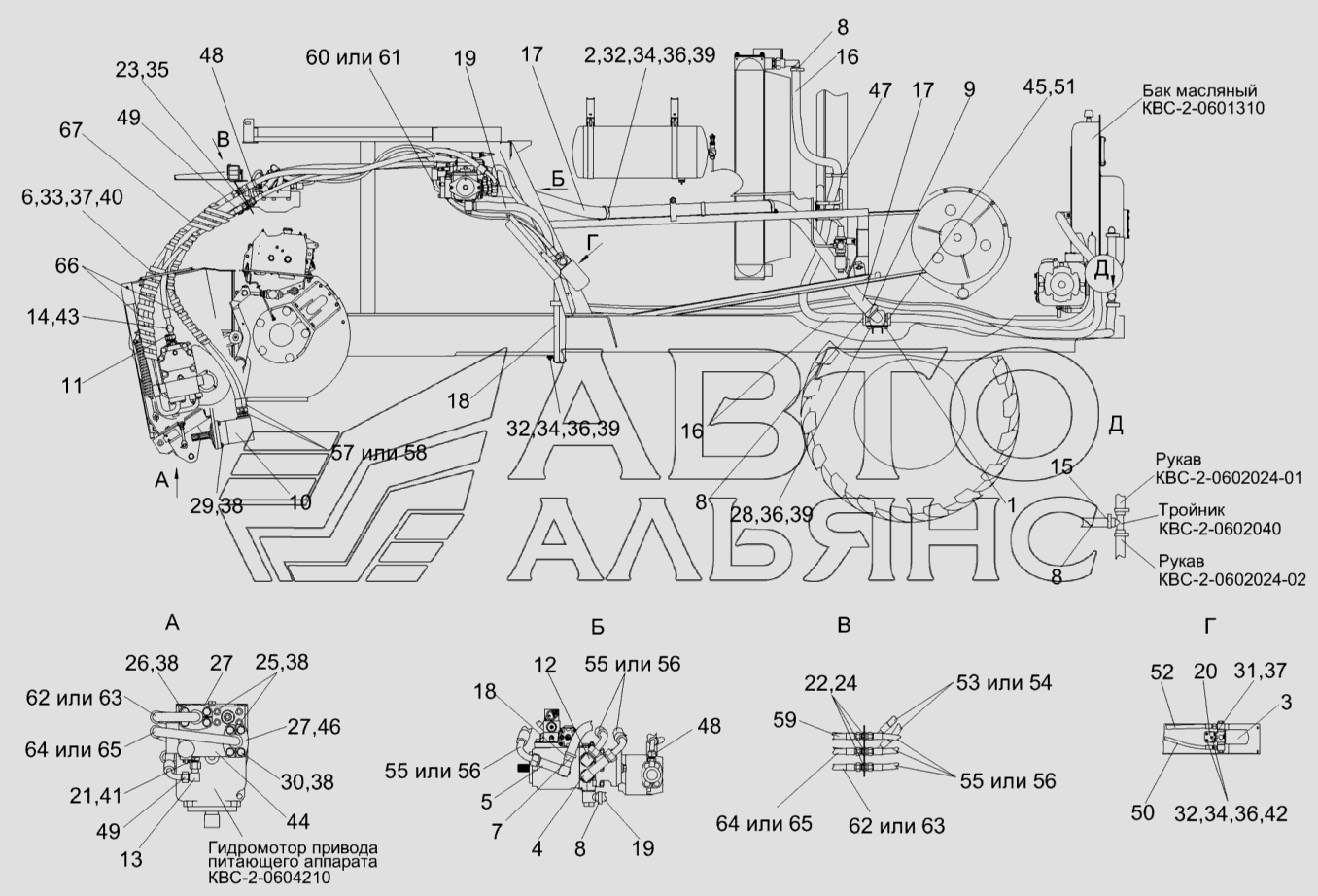

Гідросистема приводу живильного апарату та адаптерів комплексу КВС-5-0604000 (лист 1)
100%
Назва деталі
Гідросистема приводу подавального пристрою та адаптерів
Заводський номер
КВС-5-0604000
Кількість на модель
2
№
Назва деталі
Рукав
Заводський номер
КВС-2-0602024-01
Кількість на модель
№
Назва деталі
Трійник
Заводський номер
КВС-2-0602040
Кількість на модель
№
Назва деталі
Рукав
Заводський номер
КВС-2-0602024-02
Кількість на модель
№
Назва деталі
Гідромотор приводу живильного апарату
Заводський номер
КВС-2-0604210
Кількість на модель
№
Назва деталі
Масляний бак
Заводський номер
КВС-2-0601310
Кількість на модель
№
Назва деталі
Колектор
Заводський номер
КВС-5-0604600
Кількість на модель
2
№
1
Назва деталі
Хомут
Заводський номер
КВС-2-0604190Б
Кількість на модель
1
№
2
Назва деталі
Фільтр напірний
Заводський номер
КВС-5-0604300
Кількість на модель
1
№
3
Назва деталі
Кутник
Заводський номер
КВС-2-0604340
Кількість на модель
1
№
4
Назва деталі
Трійник
Заводський номер
КВС-5-0604630
Кількість на модель
6
№
5
Назва деталі
Тримач рукавів
Заводський номер
КВС-2-0604820
Кількість на модель
1
№
6
Назва деталі
Стяжний хомут
Заводський номер
А23.02.160
Кількість на модель
1
№
7
Назва деталі
Стяжний хомут
Заводський номер
А23.02.170
Кількість на модель
1
№
8
Назва деталі
Хомут стяжний
Заводський номер
А23.02.190
Кількість на модель
1
№
9
Назва деталі
Гідромотор приводу адаптерів
Заводський номер
КГС0115380
Кількість на модель
4
№
10
Назва деталі
Трійник
Заводський номер
КГС0115510
Кількість на модель
6
№
11
Назва деталі
Кутник
Заводський номер
КГС0115530
Кількість на модель
2
№
12
Назва деталі
Кутник
Заводський номер
КИС0118820А
Кількість на модель
1
№
13
Назва деталі
Внутрішня напівмуфта
Заводський номер
МС12-3-020
Кількість на модель
1
№
14
Назва деталі
Рукав
Заводський номер
КВС-1-0602013-06
Кількість на модель
2
№
15
Назва деталі
Рукав
Заводський номер
КВС-2-0604012
Кількість на модель
1
№
16
Назва деталі
Рукав
Заводський номер
КВС-2-0604015
Кількість на модель
1
№
17
Назва деталі
Всмоктувальний рукав
Заводський номер
КВС-2-0604017
Кількість на модель
1
№
18
Назва деталі
Всмоктувальний рукав
Заводський номер
КВС-2-0604018-01
Кількість на модель
1
№
19
Назва деталі
Кронштейн
Заводський номер
КВС-5-0604404
Кількість на модель
1
№
20
Назва деталі
Штуцер
Заводський номер
КВС-2-0604608
Кількість на модель
1
№
21
Назва деталі
Штуцер
Заводський номер
КВС-2-0604637
Кількість на модель
1
№
22
Назва деталі
Штуцер
Заводський номер
КВС-2-0604638
Кількість на модель
1
№
23
Назва деталі
Горіх
Заводський номер
КВС-2-0604639
Кількість на модель
1
№
24
Назва деталі
Гвинт
Заводський номер
КГС0115668
Кількість на модель
5
№
25
Назва деталі
гвинт
Заводський номер
КГС0115669
Кількість на модель
1
№
26
Назва деталі
Напівфланець
Заводський номер
УЭС-7-0601614
Кількість на модель
5
№
27
Назва деталі
Болт M8-6e20-7796
Заводський номер
БолтМ8-6ех20-7796
Кількість на модель
4
№
28
Назва деталі
гвинт
Заводський номер
БолтМ12-6ех40-7796
Кількість на модель
4
№
29
Назва деталі
Болт M12-6e45-7796
Заводський номер
БолтМ12-6ех45-7796
Кількість на модель
4
№
30
Назва деталі
Болт M10-6e16-7796
Заводський номер
БолтМ10-6ех16-7796
Кількість на модель
8
№
31
Назва деталі
Болт M8-6e20-7802
Заводський номер
БолтМ8-6ех20-7802
Кількість на модель
4
№
32
Назва деталі
Болт M10-6e25-7802
Заводський номер
БолтМ10-6ех25-7802
Кількість на модель
4
№
33
Назва деталі
Гайка
Заводський номер
ГайкаM8-6G.8-5915
Кількість на модель
4
№
34
Назва деталі
Гайка М20х1, 5-6G-2526
Заводський номер
ГайкаМ20х1,5-6G-2526
Кількість на модель
16
№
35
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
2
№
36
Назва деталі
Диск 10T.65G-6402
Заводський номер
Шайба10Т.65Г-6402
Кількість на модель
19
№
37
Назва деталі
Диск 12T.65G-6402
Заводський номер
Шайба12Т.65Г-6402
Кількість на модель
1
№
38
Назва деталі
Диск A 8.01-6958
Заводський номер
ШайбаA8.01-6958
Кількість на модель
24
№
39
Назва деталі
Диск A 10.01-6958
Заводський номер
ШайбаA10.01-6958
Кількість на модель
6
№
40
Назва деталі
Прокладка
Заводський номер
G1/4М1-23358
Кількість на модель
20
№
41
Назва деталі
Диск C.8.01-11371
Заводський номер
ШайбаC.8.01-11371
Кількість на модель
18
№
42
Назва деталі
Кільце
Заводський номер
019-022-19-2-2-18829/9833
Кількість на модель
2
№
43
Назва деталі
Гідроблок
Заводський номер
227.394.302.9
Кількість на модель
1
№
44
Назва деталі
Зворотний клапан
Заводський номер
TN108GG-22LR
Кількість на модель
3
№
45
Назва деталі
Ущільнювальне кільце
Заводський номер
ГСТ90.00.003
Кількість на модель
1
№
46
Назва деталі
Стяжна стрічка
Заводський номер
2-0160986-2
Кількість на модель
1
№
47
Назва деталі
РВД 12-2SN-М20х1,5-60°-1100-0°-90°
Заводський номер
РВД,12-2SN-М20х1,5-60°-1100-0°-90°
Кількість на модель
1
№
48
Назва деталі
РВД 12-2SN-М20х1,5-60°-1900-0°-90°
Заводський номер
РВД,12-2SN-М20х1,5-60°-1900-0°-90°,
Кількість на модель
2
№
49
Назва деталі
РВД 12-2SN-М20х1,5-60°-1000-0°-45°
Заводський номер
РВД,12-2SN-М20х1,5-60°-1000-0°-45°
Кількість на модель
10
№
50
Назва деталі
РВД 20-1SC-М30х2-24°-800-90°-90°/180°
Заводський номер
РВД,20-1SC-М30х2-24°-800-90°-90°/180°
Кількість на модель
1
№
51
Назва деталі
РВД 16-2SN-М27х1,5-60°-1000-0°-45°
Заводський номер
РВД,16-2SN-М27Х1,5-60°-1000-0°-45°
Кількість на модель
1
№
52
Назва деталі
RVD 20-3ZN-M30x2-24°-840-0°-90°
Заводський номер
РВД,20-3ZN-М30х2-24°-840-0°-90°
Кількість на модель
1
№
53
Назва деталі
RVD 20-2SN-TMR-M30x2-24°-840-0°-90°
Заводський номер
РВД,20-2SN-TMR-М30х2-24°-840-0°-90°,
Кількість на модель
1
№
54
Назва деталі
RVD 20-3ZN-M30x2-24°-1240-0°-90°
Заводський номер
РВД,20-3ZN-М30х2-24°-1240-0°-90°
Кількість на модель
1
№
55
Назва деталі
RVD 20-2SN-TMR-M30x2-24°-1240-0°-90°
Заводський номер
РВД,20-2SN-TMR-М30х2-24°-1240-0°-90°
Кількість на модель
2
№
56
Назва деталі
RVD 20-3ZN-M30x2-24°-1800
Заводський номер
РВД,20-3ZN-М30х2-24°-1800
Кількість на модель
2
№
57
Назва деталі
RVD 20-2SN-TMR-M30x2-24°-1800
Заводський номер
РВД,20-2SN-TMR-М30х2-24°-1800
Кількість на модель
3
№
58
Назва деталі
RVD 20-2SN-M30x2-24°-1460-0°-90°
Заводський номер
РВД,20-2SN-М30х2-24°-1460-0°-90°
Кількість на модель
3
№
59
Назва деталі
РВД 20-2SN-TMR-М30х2-24°-1900-90°-90°/180°
Заводський номер
РВД,20-2SN-TMR-М30х2-24°-1900-90°-90°/180°
Кількість на модель
2
№
60
Назва деталі
RVD 20-28N-TMR-M30x2-24°-1900-90°-90°/180°
Заводський номер
РВД,20-28N-TMR-M30х2-24°-1900-90°-90°/180°
Кількість на модель
2
№
61
Назва деталі
RVD
Заводський номер
РВД,20.3ZN.05.07H100-1920
Кількість на модель
1
№
62
Назва деталі
RVD
Заводський номер
РВД,20/TMR-H100-1920-CAM
Кількість на модель
1
№
63
Назва деталі
RVD
Заводський номер
РВД,20.3ZN.05.07H205-1920
Кількість на модель
1
№
64
Назва деталі
RVD RVD 20/TMR-H205-1920-CAM
Заводський номер
РВД,РВД,20/TMR-H205-1920-CAM
Кількість на модель
1
№
65
Назва деталі
Оплетка HP 20/16
Заводський номер
Оплетка,HP,20/16,
Кількість на модель
1
№
66
Назва деталі
Оплетка HP 50/43,2
Заводський номер
Оплетка,HP,50/43,2,
Кількість на модель
1
№
67
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідросистема приводу подавального пристрою та адаптерів | КВС-5-0604000 | 2 | 2 | |||||
| Рукав | КВС-2-0602024-01 | |||||||
| Трійник | КВС-2-0602040 | |||||||
| Рукав | КВС-2-0602024-02 | |||||||
| Гідромотор приводу живильного апарату | КВС-2-0604210 | |||||||
| Масляний бак | КВС-2-0601310 | |||||||
| 1 | Колектор | КВС-5-0604600 | 2 | 2 | 1 | |||
| 2 | Хомут | КВС-2-0604190Б | 1 | 1 | 2 | |||
| 3 | Фільтр напірний | КВС-5-0604300 | 1 | 1 | 3 | |||
| 4 | Кутник | КВС-2-0604340 | 1 | 1 | 4 | |||
| 5 | Трійник | КВС-5-0604630 | 6 | 6 | 5 | |||
| 6 | Тримач рукавів | КВС-2-0604820 | 1 | 1 | 6 | |||
| 7 | Стяжний хомут | А23.02.160 | 1 | 1 | 7 | |||
| 8 | Стяжний хомут | А23.02.170 | 1 | 1 | 8 | |||
| 9 | Хомут стяжний | А23.02.190 | 1 | 1 | 9 | |||
| 10 | Гідромотор приводу адаптерів | КГС0115380 | 4 | 4 | 10 | |||
| 11 | Трійник | КГС0115510 | 6 | 6 | 11 | |||
| 12 | Кутник | КГС0115530 | 2 | 2 | 12 | |||
| 13 | Кутник | КИС0118820А | 1 | 1 | 13 | |||
| 14 | Внутрішня напівмуфта | МС12-3-020 | 1 | 1 | 14 | |||
| 15 | Рукав | КВС-1-0602013-06 | 2 | 2 | 15 | |||
| 16 | Рукав | КВС-2-0604012 | 1 | 1 | 16 | |||
| 17 | Рукав | КВС-2-0604015 | 1 | 1 | 17 | |||
| 18 | Всмоктувальний рукав | КВС-2-0604017 | 1 | 1 | 18 | |||
| 19 | Всмоктувальний рукав | КВС-2-0604018-01 | 1 | 1 | 19 | |||
| 20 | Кронштейн | КВС-5-0604404 | 1 | 1 | 20 | |||
| 21 | Штуцер | КВС-2-0604608 | 1 | 1 | 21 | |||
| 22 | Штуцер | КВС-2-0604637 | 1 | 1 | 22 | |||
| 23 | Штуцер | КВС-2-0604638 | 1 | 1 | 23 | |||
| 24 | Горіх | КВС-2-0604639 | 1 | 1 | 24 | |||
| 25 | Гвинт | КГС0115668 | 5 | 5 | 25 | |||
| 26 | гвинт | КГС0115669 | 1 | 1 | 26 | |||
| 27 | Напівфланець | УЭС-7-0601614 | 5 | 5 | 27 | |||
| 28 | Болт M8-6e20-7796 | БолтМ8-6ех20-7796 | 4 | 4 | 28 | |||
| 29 | гвинт | БолтМ12-6ех40-7796 | 4 | 4 | 29 | |||
| 30 | Болт M12-6e45-7796 | БолтМ12-6ех45-7796 | 4 | 4 | 30 | |||
| 31 | Болт M10-6e16-7796 | БолтМ10-6ех16-7796 | 8 | 8 | 31 | |||
| 32 | Болт M8-6e20-7802 | БолтМ8-6ех20-7802 | 4 | 4 | 32 | |||
| 33 | Болт M10-6e25-7802 | БолтМ10-6ех25-7802 | 4 | 4 | 33 | |||
| 34 | Гайка | ГайкаM8-6G.8-5915 | 4 | 4 | 34 | |||
| 35 | Гайка М20х1, 5-6G-2526 | ГайкаМ20х1,5-6G-2526 | 16 | 16 | 35 | |||
| 36 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 2 | 2 | 36 | |||
| 37 | Диск 10T.65G-6402 | Шайба10Т.65Г-6402 | 19 | 19 | 37 | |||
| 38 | Диск 12T.65G-6402 | Шайба12Т.65Г-6402 | 1 | 1 | 38 | |||
| 39 | Диск A 8.01-6958 | ШайбаA8.01-6958 | 24 | 24 | 39 | |||
| 40 | Диск A 10.01-6958 | ШайбаA10.01-6958 | 6 | 6 | 40 | |||
| 41 | Прокладка | G1/4М1-23358 | 20 | 20 | 41 | |||
| 42 | Диск C.8.01-11371 | ШайбаC.8.01-11371 | 18 | 18 | 42 | |||
| 43 | Кільце | 019-022-19-2-2-18829/9833 | 2 | 2 | 43 | |||
| 44 | Гідроблок | 227.394.302.9 | 1 | 1 | 44 | |||
| 45 | Зворотний клапан | TN108GG-22LR | 3 | 3 | 45 | |||
| 46 | Ущільнювальне кільце | ГСТ90.00.003 | 1 | 1 | 46 | |||
| 47 | Стяжна стрічка | 2-0160986-2 | 1 | 1 | 47 | |||
| 48 | РВД 12-2SN-М20х1,5-60°-1100-0°-90° | РВД,12-2SN-М20х1,5-60°-1100-0°-90° | 1 | 1 | 48 | |||
| 49 | РВД 12-2SN-М20х1,5-60°-1900-0°-90° | РВД,12-2SN-М20х1,5-60°-1900-0°-90°, | 2 | 2 | 49 | |||
| 50 | РВД 12-2SN-М20х1,5-60°-1000-0°-45° | РВД,12-2SN-М20х1,5-60°-1000-0°-45° | 10 | 10 | 50 | |||
| 51 | РВД 20-1SC-М30х2-24°-800-90°-90°/180° | РВД,20-1SC-М30х2-24°-800-90°-90°/180° | 1 | 1 | 51 | |||
| 52 | РВД 16-2SN-М27х1,5-60°-1000-0°-45° | РВД,16-2SN-М27Х1,5-60°-1000-0°-45° | 1 | 1 | 52 | |||
| 53 | RVD 20-3ZN-M30x2-24°-840-0°-90° | РВД,20-3ZN-М30х2-24°-840-0°-90° | 1 | 1 | 53 | |||
| 54 | RVD 20-2SN-TMR-M30x2-24°-840-0°-90° | РВД,20-2SN-TMR-М30х2-24°-840-0°-90°, | 1 | 1 | 54 | |||
| 55 | RVD 20-3ZN-M30x2-24°-1240-0°-90° | РВД,20-3ZN-М30х2-24°-1240-0°-90° | 1 | 1 | 55 | |||
| 56 | RVD 20-2SN-TMR-M30x2-24°-1240-0°-90° | РВД,20-2SN-TMR-М30х2-24°-1240-0°-90° | 2 | 2 | 56 | |||
| 57 | RVD 20-3ZN-M30x2-24°-1800 | РВД,20-3ZN-М30х2-24°-1800 | 2 | 2 | 57 | |||
| 58 | RVD 20-2SN-TMR-M30x2-24°-1800 | РВД,20-2SN-TMR-М30х2-24°-1800 | 3 | 3 | 58 | |||
| 59 | RVD 20-2SN-M30x2-24°-1460-0°-90° | РВД,20-2SN-М30х2-24°-1460-0°-90° | 3 | 3 | 59 | |||
| 60 | РВД 20-2SN-TMR-М30х2-24°-1900-90°-90°/180° | РВД,20-2SN-TMR-М30х2-24°-1900-90°-90°/180° | 2 | 2 | 60 | |||
| 61 | RVD 20-28N-TMR-M30x2-24°-1900-90°-90°/180° | РВД,20-28N-TMR-M30х2-24°-1900-90°-90°/180° | 2 | 2 | 61 | |||
| 62 | RVD | РВД,20.3ZN.05.07H100-1920 | 1 | 1 | 62 | |||
| 63 | RVD | РВД,20/TMR-H100-1920-CAM | 1 | 1 | 63 | |||
| 64 | RVD | РВД,20.3ZN.05.07H205-1920 | 1 | 1 | 64 | |||
| 65 | RVD RVD 20/TMR-H205-1920-CAM | РВД,РВД,20/TMR-H205-1920-CAM | 1 | 1 | 65 | |||
| 66 | Оплетка HP 20/16 | Оплетка,HP,20/16, | 1 | 1 | 66 | |||
| 67 | Оплетка HP 50/43,2 | Оплетка,HP,50/43,2, | 1 | 1 | 67 |
