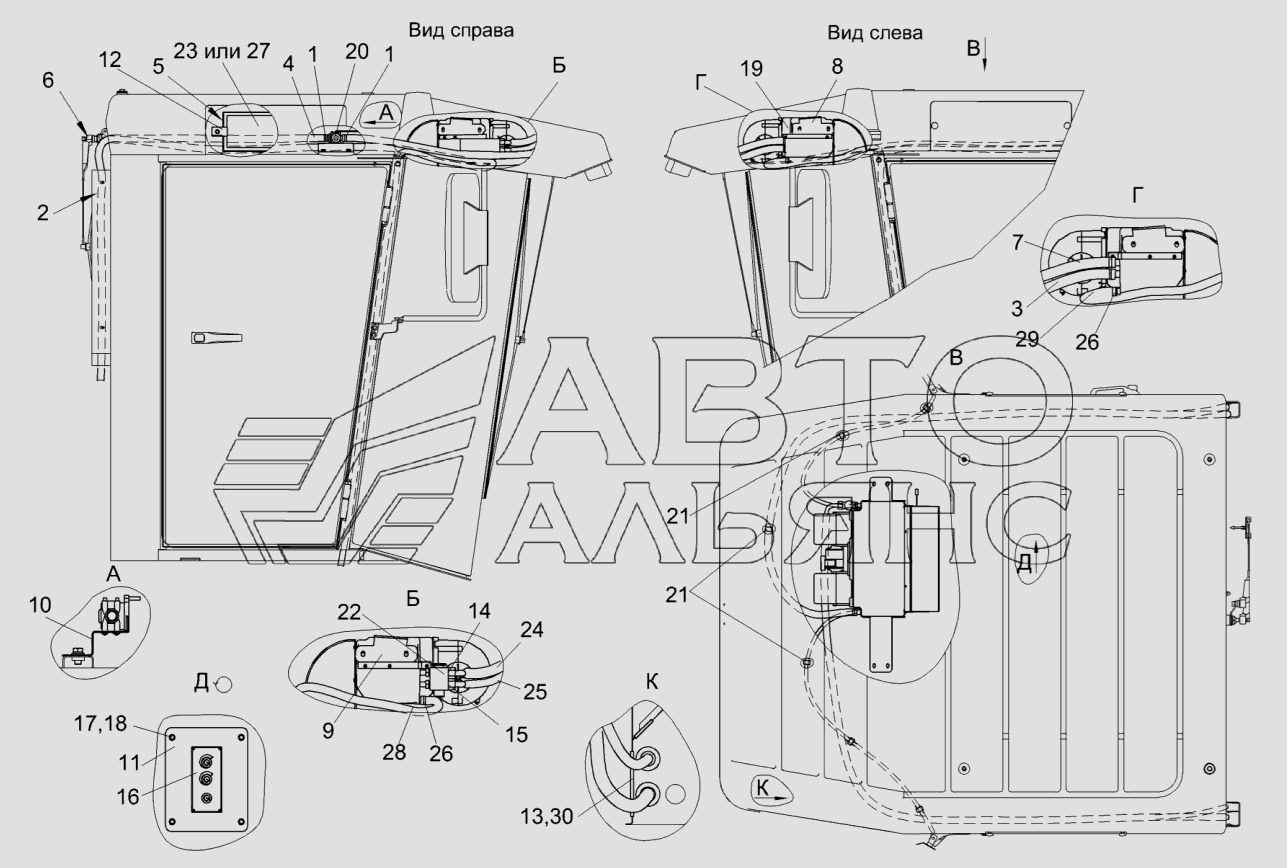

Встановлення випарника КВС-2-0121050
100%
Назва деталі
Встановлення випарника
Заводський номер
КВС-2-0121050
Кількість на модель
7
№
Назва деталі
Стяжний хомут
Заводський номер
А23.02.260
Кількість на модель
1
№
1
Назва деталі
Притиск
Заводський номер
КВС-2-0122130
Кількість на модель
№
2
Назва деталі
Шланг
Заводський номер
КВС-2-0121001
Кількість на модель
1
№
3
Назва деталі
Шланг
Заводський номер
КВС-2-0121003
Кількість на модель
4
№
4
Назва деталі
Ущільнювач
Заводський номер
КВК0121009
Кількість на модель
4
№
5
Назва деталі
Втулка
Заводський номер
КГС0120032-01
Кількість на модель
1
№
6
Назва деталі
Рукав
Заводський номер
РНД0160012-91
Кількість на модель
1
№
7
Назва деталі
Кронштейн
Заводський номер
КЗК-12-0113418А
Кількість на модель
1
№
8
Назва деталі
Кронштейн
Заводський номер
КЗК-12-0113419А
Кількість на модель
4
№
9
Назва деталі
Кронштейн
Заводський номер
КЗК-12-0113421
Кількість на модель
1
№
10
Назва деталі
Панель
Заводський номер
КЗК-12-0120012
Кількість на модель
1
№
11
Назва деталі
Притиск
Заводський номер
КЗК-12-0113422
Кількість на модель
1
№
12
Назва деталі
Ущільнення
Заводський номер
УЭС-7-0203024-01
Кількість на модель
1
№
13
Назва деталі
Ущільнювальне кільце O-ring 7/8
Заводський номер
08-003503-00
Кількість на модель
1
№
14
Назва деталі
Ущільнювальне кільце
Заводський номер
08-002562-00
Кількість на модель
4
№
15
Назва деталі
Блок управління
Заводський номер
99-078600-00
Кількість на модель
2
№
16
Назва деталі
Гвинт 2-5х2х25.10-10620
Заводський номер
Винт2-5х2х25.10-10620
Кількість на модель
1
№
17
Назва деталі
Тримач
Заводський номер
430-5325264
Кількість на модель
1
№
18
Назва деталі
Випарний-опалювальний блок з повітропроводом у зборі
Заводський номер
03-132000-20
Кількість на модель
1
№
19
Назва деталі
Кран обігрівача
Заводський номер
10-100671-10
Кількість на модель
4
№
20
Назва деталі
Зубчаста стяжна стрічка
Заводський номер
Лента
Кількість на модель
4
№
21
Назва деталі
Ущільнення
Заводський номер
08-000010-00
Кількість на модель
1
№
22
Назва деталі
Фільтр припливного повітря ПВ-
Заводський номер
ПВ-470
Кількість на модель
1
№
23
Назва деталі
Холодонопровід
Заводський номер
05-070073-00
Кількість на модель
6
№
24
Назва деталі
Холодонопровід
Заводський номер
05-070074-03
Кількість на модель
2
№
25
Назва деталі
Черв'ячний хомут
Заводський номер
TORRO16-27/9C7W2
Кількість на модель
2
№
26
Назва деталі
Елемент фільтрувальний
Заводський номер
В4704
Кількість на модель
1
№
27
Назва деталі
Трубка
Заводський номер
08-070025-00
Кількість на модель
1
№
28
Назва деталі
Трубка
Заводський номер
08-070028-00
Кількість на модель
2
№
29
Назва деталі
Стрічка ПВХ20Х0,2-16214
Заводський номер
ПВХ20Х0,2-16214
Кількість на модель
2
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення випарника | КВС-2-0121050 | 7 | 7 | |||||
| 1 | Стяжний хомут | А23.02.260 | 1 | 1 | 1 | |||
| 2 | Притиск | КВС-2-0122130 | 2 | |||||
| 3 | Шланг | КВС-2-0121001 | 1 | 1 | 3 | |||
| 4 | Шланг | КВС-2-0121003 | 4 | 4 | 4 | |||
| 5 | Ущільнювач | КВК0121009 | 4 | 4 | 5 | |||
| 6 | Втулка | КГС0120032-01 | 1 | 1 | 6 | |||
| 7 | Рукав | РНД0160012-91 | 1 | 1 | 7 | |||
| 8 | Кронштейн | КЗК-12-0113418А | 1 | 1 | 8 | |||
| 9 | Кронштейн | КЗК-12-0113419А | 4 | 4 | 9 | |||
| 10 | Кронштейн | КЗК-12-0113421 | 1 | 1 | 10 | |||
| 11 | Панель | КЗК-12-0120012 | 1 | 1 | 11 | |||
| 12 | Притиск | КЗК-12-0113422 | 1 | 1 | 12 | |||
| 13 | Ущільнення | УЭС-7-0203024-01 | 1 | 1 | 13 | |||
| 14 | Ущільнювальне кільце O-ring 7/8 | 08-003503-00 | 1 | 1 | 14 | |||
| 15 | Ущільнювальне кільце | 08-002562-00 | 4 | 4 | 15 | |||
| 16 | Блок управління | 99-078600-00 | 2 | 2 | 16 | |||
| 17 | Гвинт 2-5х2х25.10-10620 | Винт2-5х2х25.10-10620 | 1 | 1 | 17 | |||
| 18 | Тримач | 430-5325264 | 1 | 1 | 18 | |||
| 19 | Випарний-опалювальний блок з повітропроводом у зборі | 03-132000-20 | 1 | 1 | 19 | |||
| 20 | Кран обігрівача | 10-100671-10 | 4 | 4 | 20 | |||
| 21 | Зубчаста стяжна стрічка | Лента | 4 | 4 | 21 | |||
| 22 | Ущільнення | 08-000010-00 | 1 | 1 | 22 | |||
| 23 | Фільтр припливного повітря ПВ- | ПВ-470 | 1 | 1 | 23 | |||
| 24 | Холодонопровід | 05-070073-00 | 6 | 6 | 24 | |||
| 25 | Холодонопровід | 05-070074-03 | 2 | 2 | 25 | |||
| 26 | Черв'ячний хомут | TORRO16-27/9C7W2 | 2 | 2 | 26 | |||
| 27 | Елемент фільтрувальний | В4704 | 1 | 1 | 27 | |||
| 28 | Трубка | 08-070025-00 | 1 | 1 | 28 | |||
| 29 | Трубка | 08-070028-00 | 2 | 2 | 29 | |||
| 30 | Стрічка ПВХ20Х0,2-16214 | ПВХ20Х0,2-16214 | 2 | 2 | 30 |
