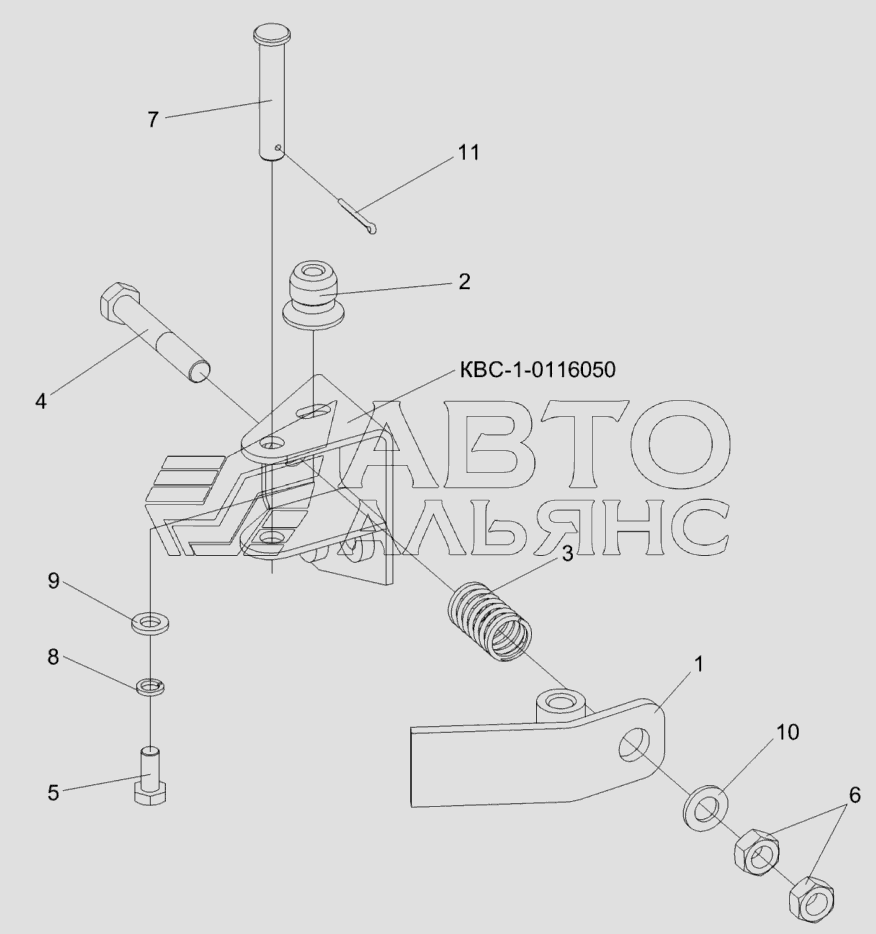

Встановлення опори КВС-1-0116050
100%
Назва деталі
Опора
Заводський номер
КВС-1-0116050
Кількість на модель
№
Назва деталі
Опора
Заводський номер
КВС-1-0116060А
Кількість на модель
2
№
1
Назва деталі
Фіксатор
Заводський номер
КВС-1-0116006
Кількість на модель
3
№
2
Назва деталі
Пружина
Заводський номер
АМ46.53.602
Кількість на модель
2
№
3
Назва деталі
Болт M8-6e55-7796
Заводський номер
БолтМ8-6ех55-7796
Кількість на модель
2
№
4
Назва деталі
Болт M__NT__0__e__NT__1__
Заводський номер
БолтМ6-6ех14-7798
Кількість на модель
3
№
5
Назва деталі
Гайка М8-6G-5915
Заводський номер
ГайкаМ8-6G-5915
Кількість на модель
2
№
6
Назва деталі
Ось х
Заводський номер
Ось6-8b12х45-9650
Кількість на модель
2
№
7
Назва деталі
Диск 6T.65G-6402
Заводський номер
Шайба6Т.65Г-6402
Кількість на модель
3
№
8
Назва деталі
Диск S.6.01-11371
Заводський номер
ШайбаС.6.01-11371
Кількість на модель
3
№
9
Назва деталі
Диск S.8.01-11371
Заводський номер
ШайбаС.8.01-11371
Кількість на модель
2
№
10
Назва деталі
Шплінт 2х16-397
Заводський номер
Шплинт2х16-397
Кількість на модель
2
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Опора | КВС-1-0116050 | |||||||
| 1 | Опора | КВС-1-0116060А | 2 | 2 | 1 | |||
| 2 | Фіксатор | КВС-1-0116006 | 3 | 3 | 2 | |||
| 3 | Пружина | АМ46.53.602 | 2 | 2 | 3 | |||
| 4 | Болт M8-6e55-7796 | БолтМ8-6ех55-7796 | 2 | 2 | 4 | |||
| 5 | Болт M__NT__0__e__NT__1__ | БолтМ6-6ех14-7798 | 3 | 3 | 5 | |||
| 6 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 2 | 2 | 6 | |||
| 7 | Ось х | Ось6-8b12х45-9650 | 2 | 2 | 7 | |||
| 8 | Диск 6T.65G-6402 | Шайба6Т.65Г-6402 | 3 | 3 | 8 | |||
| 9 | Диск S.6.01-11371 | ШайбаС.6.01-11371 | 3 | 3 | 9 | |||
| 10 | Диск S.8.01-11371 | ШайбаС.8.01-11371 | 2 | 2 | 10 | |||
| 11 | Шплінт 2х16-397 | Шплинт2х16-397 | 2 | 2 | 11 |
