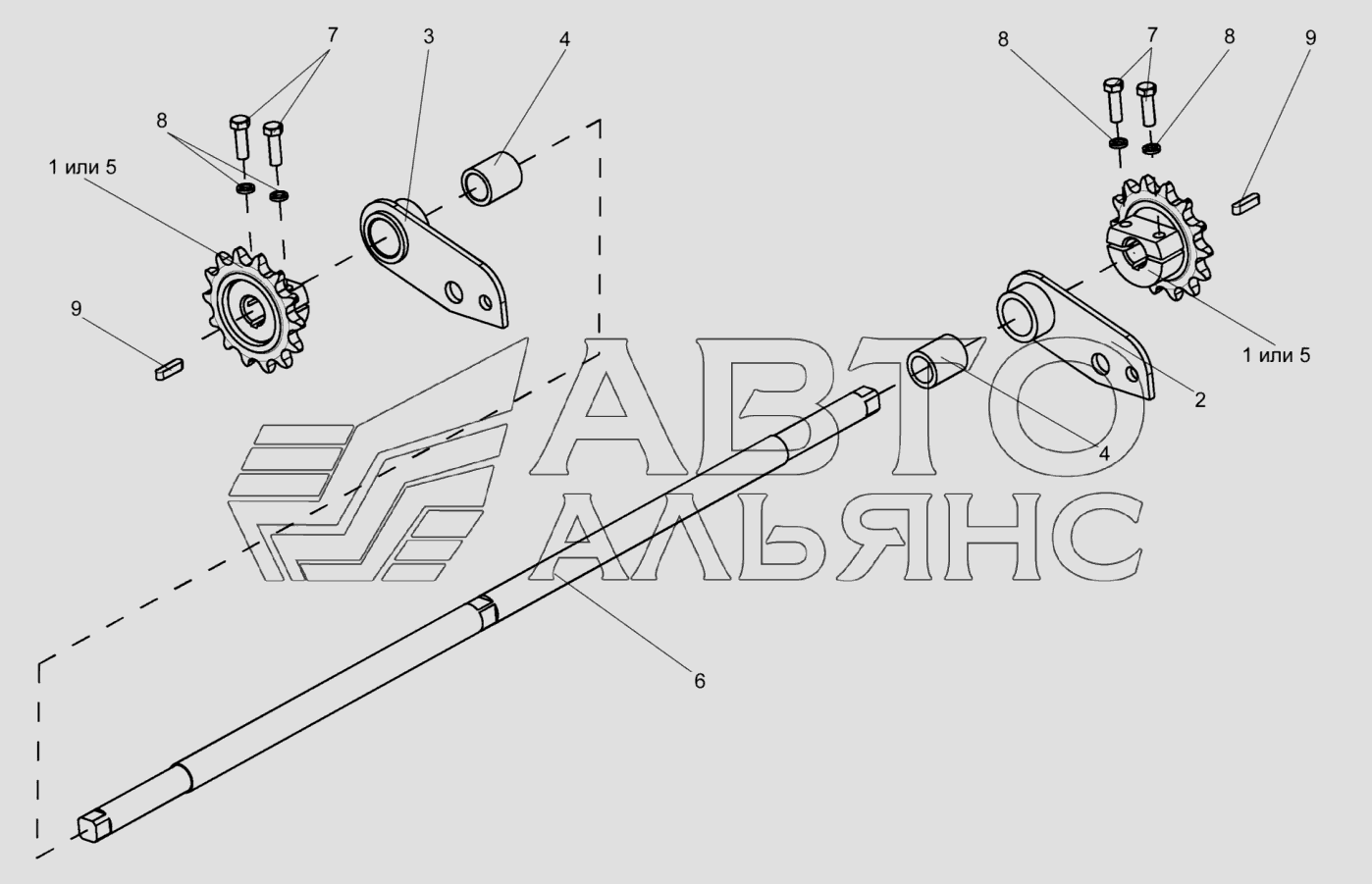

Механізм переміщення КВС-1-0148170
100%
Назва деталі
Механізм переміщення
Заводський номер
КВС-1-0148170
Кількість на модель
1
№
Назва деталі
Зірочка
Заводський номер
КВС-1-0148180
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
КВС-1-0148190
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
КВС-1-0148200
Кількість на модель
1
№
2
Назва деталі
Кронштейн
Заводський номер
КВС-1-0148200-01
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
КВС-1-0148190-01
Кількість на модель
1
№
3
Назва деталі
Втулка
Заводський номер
КВС-1-0148009
Кількість на модель
2
№
4
Назва деталі
Зірочка
Заводський номер
КВС-1-0148303
Кількість на модель
1
№
5
Назва деталі
Вал
Заводський номер
КВС-1-0148609
Кількість на модель
1
№
6
Назва деталі
Болт M8-6e25-7796
Заводський номер
БолтМ8-6ех25-7796
Кількість на модель
1
№
7
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
2
№
8
Назва деталі
шпонка
Заводський номер
6x6x25-23360
Кількість на модель
1
№
9
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Механізм переміщення | КВС-1-0148170 | 1 | 1 | |||||
| 1 | Зірочка | КВС-1-0148180 | 1 | 1 | 1 | |||
| 2 | Кронштейн | КВС-1-0148190 | 1 | 1 | 2 | |||
| 2 | Кронштейн | КВС-1-0148200 | 1 | 1 | 2 | |||
| 3 | Кронштейн | КВС-1-0148200-01 | 1 | 1 | 3 | |||
| 3 | Кронштейн | КВС-1-0148190-01 | 1 | 1 | 3 | |||
| 4 | Втулка | КВС-1-0148009 | 2 | 2 | 4 | |||
| 5 | Зірочка | КВС-1-0148303 | 1 | 1 | 5 | |||
| 6 | Вал | КВС-1-0148609 | 1 | 1 | 6 | |||
| 7 | Болт M8-6e25-7796 | БолтМ8-6ех25-7796 | 1 | 1 | 7 | |||
| 8 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 2 | 2 | 8 | |||
| 9 | шпонка | 6x6x25-23360 | 1 | 1 | 9 |
