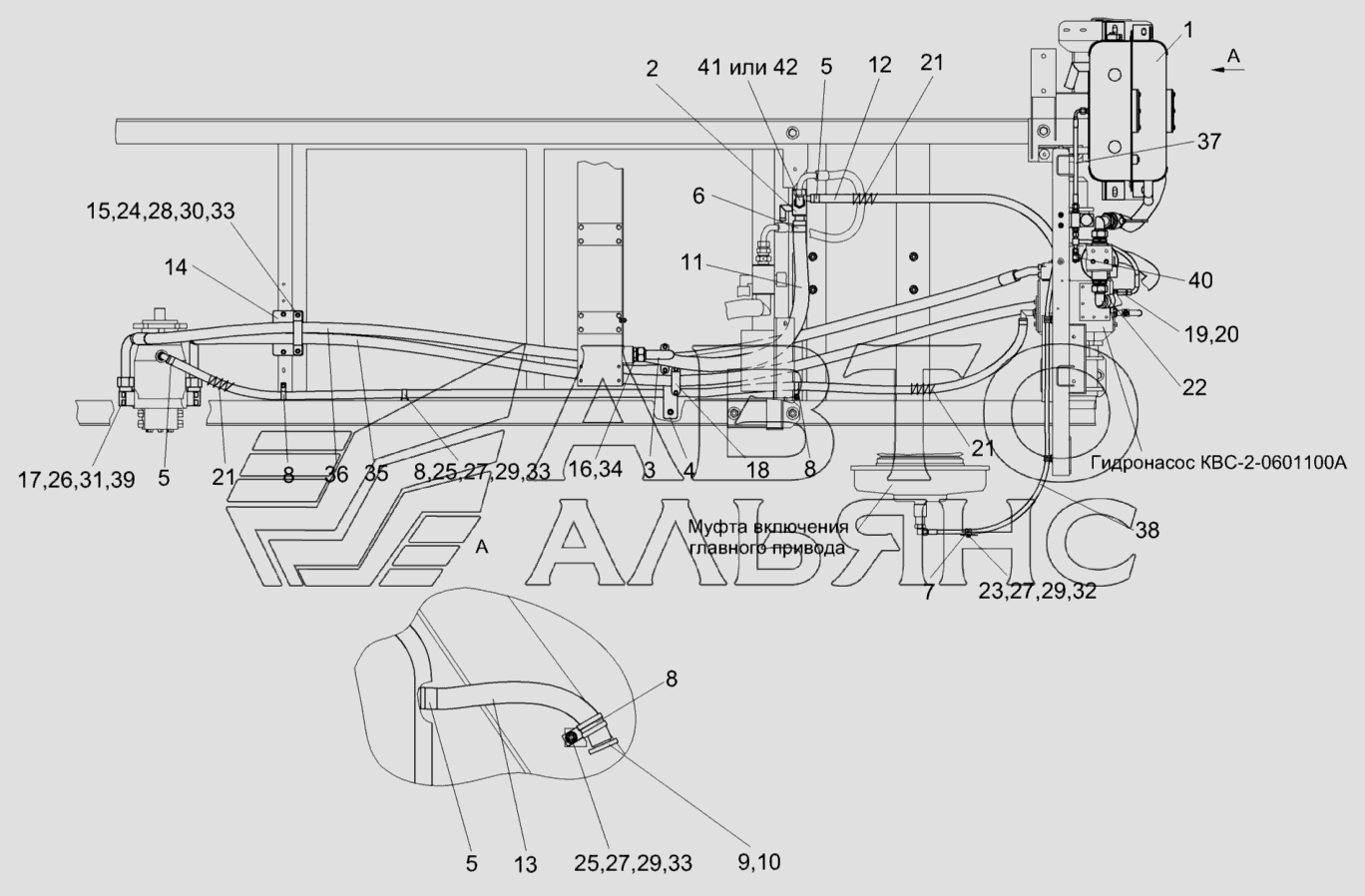

Гідросистема приводу ходової частини КВС-5-0601000 (лист 2)
100%
Назва деталі
Кутник EW22LOMDCF
Заводський номер
EW22LOMDCF
Кількість на модель
4
№
Назва деталі
Диск 10T.65G-6402
Заводський номер
Шайба10Т.65Г-6402
Кількість на модель
13
№
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
8
№
Назва деталі
Гайка М10-6С-5915
Заводський номер
ГайкаМ10-6С-5915
Кількість на модель
8
№
Назва деталі
Гайка М8-60-5915
Заводський номер
ГайкаМ8-60-5915
Кількість на модель
4
№
Назва деталі
Гвинт М45-1173812-6Gх__NT__2__
Заводський номер
ВинтМ12-6Gх45-11738
Кількість на модель
8
№
Назва деталі
Болт M8-6Gх20-7802
Заводський номер
БолтМ8-6Gх20-7802
Кількість на модель
1
№
Назва деталі
Болт M10-6Gх25-7796
Заводський номер
БолтМ10-6Gх25-7796
Кількість на модель
5
№
Назва деталі
Болт M8-6Gх20-7796
Заводський номер
БолтМ8-6Gх20-7796
Кількість на модель
1
№
Назва деталі
Диск 12T.65G-6402
Заводський номер
Шайба12Т.65Г-6402
Кількість на модель
5
№
Назва деталі
Диск S.8.01-11371
Заводський номер
ШайбаС.8.01-11371
Кількість на модель
22
№
Назва деталі
Диск S.10.01-11371
Заводський номер
ШайбаС.10.01-11371
Кількість на модель
6
№
Назва деталі
Кутник TN 419-22 L
Заводський номер
TN419-22L
Кількість на модель
1
№
Назва деталі
Різьбове з'єднання з ковпачком АВ20-11/ВО8L (фірма «Bosh-Rexroth», Німеччина)
Заводський номер
АВ20-11/ВО8L
Кількість на модель
2
№
Назва деталі
Ущільнювальне кільце
Заводський номер
ГСТ90.00.003
Кількість на модель
1
№
Назва деталі
РВД 6-18Ы-М16х1,5-60°-1500-0°-90°
Заводський номер
РВД,6-18Ы-М16х1,5-60°-1500-0°-90°,
Кількість на модель
1
№
Назва деталі
РВД 6-18М-М16х1,5-60°-500-0°-90°
Заводський номер
РВД,6-18М-М16х1,5-60°-500-0°-90°,
Кількість на модель
2
№
Назва деталі
Шланг високого тиску
Заводський номер
10103.00.00.000
Кількість на модель
15
№
Назва деталі
Шланг високого тиску
Заводський номер
10102.00.00.000
Кількість на модель
14
№
Назва деталі
Прокладка
Заводський номер
48М1-23358
Кількість на модель
22
№
Назва деталі
Штуцер
Заводський номер
УЭС-2-0605622-01
Кількість на модель
1
№
Назва деталі
Плетіння
Заводський номер
УЭС0602662-03
Кількість на модель
2
№
Назва деталі
Штуцер
Заводський номер
ПКК0113634А
Кількість на модель
2
№
Назва деталі
Хомут
Заводський номер
КГС0115770-04
Кількість на модель
5
№
Назва деталі
Хомут
Заводський номер
КГС0115770
Кількість на модель
1
№
Назва деталі
Стяжний хомут
Заводський номер
А23.02.170
Кількість на модель
1
№
Назва деталі
Стяжний хомут
Заводський номер
А23.02.160
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
КВС-2-0601250
Кількість на модель
1
№
Назва деталі
Кутник
Заводський номер
КВС-2-0601070Б
Кількість на модель
1
№
Назва деталі
Колектор
Заводський номер
КВС-2-0601040Б
Кількість на модель
4
№
Назва деталі
Масляний бак
Заводський номер
КВС-2-0601310
Кількість на модель
2
№
Назва деталі
Затор
Заводський номер
УЭС0400130
Кількість на модель
6
№
Назва деталі
Стяжний хомут
Заводський номер
УЭС0400590
Кількість на модель
3
№
Назва деталі
Всмоктувальний рукав 17 G-20
Заводський номер
КВС-2-0601002
Кількість на модель
4
№
Назва деталі
Ніпель
Заводський номер
ПКК0113632-03
Кількість на модель
2
№
Назва деталі
Притиск
Заводський номер
КЗК-12-0601408
Кількість на модель
1
№
Назва деталі
Фланець
Заводський номер
КЗК-12-0601609
Кількість на модель
1
№
Назва деталі
Штуцер
Заводський номер
КВС-2-0601602А
Кількість на модель
1
№
Назва деталі
Притиск
Заводський номер
КВС-2-0601416
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
КВС-2-0601415
Кількість на модель
1
№
Назва деталі
Рукав
Заводський номер
КВС-1-0601003-03
Кількість на модель
1
№
Назва деталі
Рукав 20х29-1,6 – 10362
Заводський номер
КВС-2-0601008
Кількість на модель
1
№
Назва деталі
Гідравлічна система приводу ходової частини
Заводський номер
КВС-5-0601000
Кількість на модель
2
№
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кутник EW22LOMDCF | EW22LOMDCF | 4 | 4 | |||||
| Диск 10T.65G-6402 | Шайба10Т.65Г-6402 | 13 | 13 | |||||
| Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 8 | 8 | |||||
| Гайка М10-6С-5915 | ГайкаМ10-6С-5915 | 8 | 8 | |||||
| Гайка М8-60-5915 | ГайкаМ8-60-5915 | 4 | 4 | |||||
| Гвинт М45-1173812-6Gх__NT__2__ | ВинтМ12-6Gх45-11738 | 8 | 8 | |||||
| Болт M8-6Gх20-7802 | БолтМ8-6Gх20-7802 | 1 | 1 | |||||
| Болт M10-6Gх25-7796 | БолтМ10-6Gх25-7796 | 5 | 5 | |||||
| Болт M8-6Gх20-7796 | БолтМ8-6Gх20-7796 | 1 | 1 | |||||
| Диск 12T.65G-6402 | Шайба12Т.65Г-6402 | 5 | 5 | |||||
| Диск S.8.01-11371 | ШайбаС.8.01-11371 | 22 | 22 | |||||
| Диск S.10.01-11371 | ШайбаС.10.01-11371 | 6 | 6 | |||||
| Кутник TN 419-22 L | TN419-22L | 1 | 1 | |||||
| Різьбове з'єднання з ковпачком АВ20-11/ВО8L (фірма «Bosh-Rexroth», Німеччина) | АВ20-11/ВО8L | 2 | 2 | |||||
| Ущільнювальне кільце | ГСТ90.00.003 | 1 | 1 | |||||
| РВД 6-18Ы-М16х1,5-60°-1500-0°-90° | РВД,6-18Ы-М16х1,5-60°-1500-0°-90°, | 1 | 1 | |||||
| РВД 6-18М-М16х1,5-60°-500-0°-90° | РВД,6-18М-М16х1,5-60°-500-0°-90°, | 2 | 2 | |||||
| Шланг високого тиску | 10103.00.00.000 | 15 | 15 | |||||
| Шланг високого тиску | 10102.00.00.000 | 14 | 14 | |||||
| Прокладка | 48М1-23358 | 22 | 22 | |||||
| Штуцер | УЭС-2-0605622-01 | 1 | 1 | |||||
| Плетіння | УЭС0602662-03 | 2 | 2 | |||||
| Штуцер | ПКК0113634А | 2 | 2 | |||||
| Хомут | КГС0115770-04 | 5 | 5 | |||||
| Хомут | КГС0115770 | 1 | 1 | |||||
| Стяжний хомут | А23.02.170 | 1 | 1 | |||||
| Стяжний хомут | А23.02.160 | 1 | 1 | |||||
| Кронштейн | КВС-2-0601250 | 1 | 1 | |||||
| Кутник | КВС-2-0601070Б | 1 | 1 | |||||
| Колектор | КВС-2-0601040Б | 4 | 4 | |||||
| Масляний бак | КВС-2-0601310 | 2 | 2 | |||||
| Затор | УЭС0400130 | 6 | 6 | |||||
| Стяжний хомут | УЭС0400590 | 3 | 3 | |||||
| Всмоктувальний рукав 17 G-20 | КВС-2-0601002 | 4 | 4 | |||||
| Ніпель | ПКК0113632-03 | 2 | 2 | |||||
| Притиск | КЗК-12-0601408 | 1 | 1 | |||||
| Фланець | КЗК-12-0601609 | 1 | 1 | |||||
| Штуцер | КВС-2-0601602А | 1 | 1 | |||||
| Притиск | КВС-2-0601416 | 1 | 1 | |||||
| Кронштейн | КВС-2-0601415 | 1 | 1 | |||||
| Рукав | КВС-1-0601003-03 | 1 | 1 | |||||
| Рукав 20х29-1,6 – 10362 | КВС-2-0601008 | 1 | 1 | |||||
| Гідравлічна система приводу ходової частини | КВС-5-0601000 | 2 | 2 |
