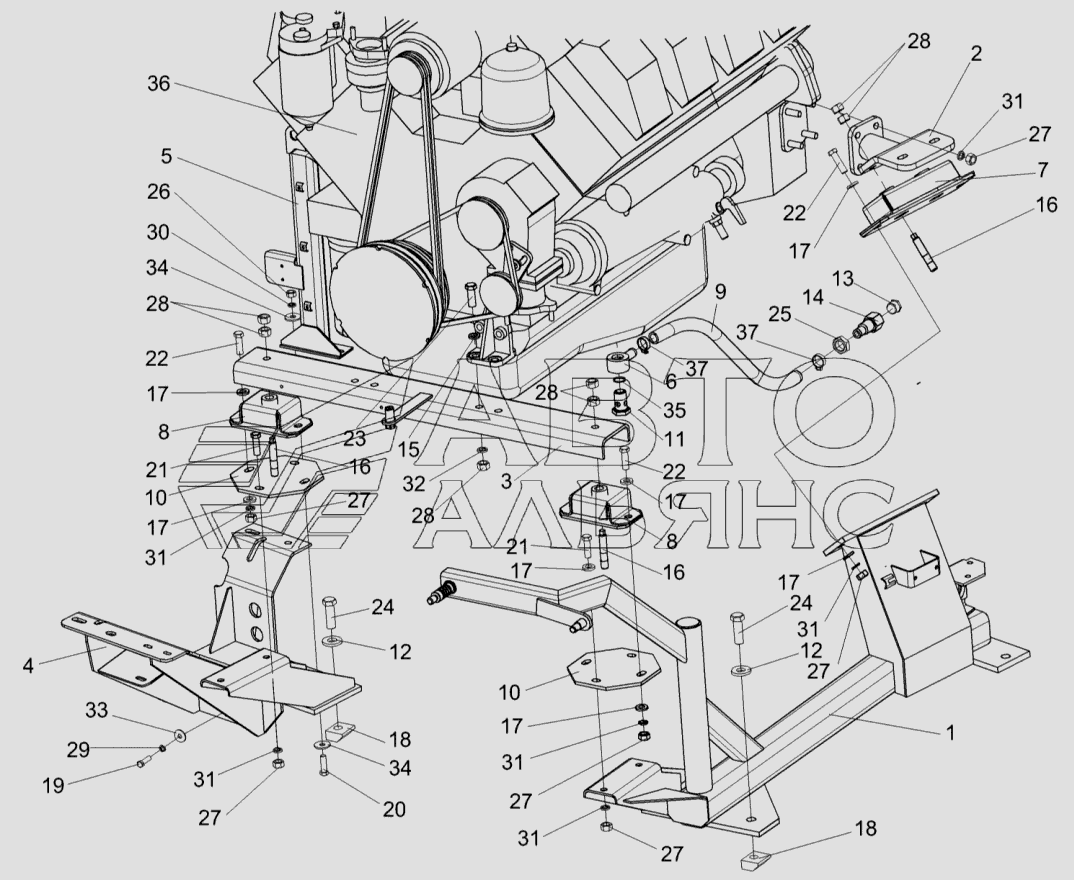

Встановлення дизельного двигуна Д-280.1S2-45 КВС-5-0150000А (встановлення дизельного двигуна) (лист 1)
100%
Назва деталі
Опора
Заводський номер
КВС-5-0150010А
Кількість на модель
2
№
1
Назва деталі
Опора амортизатора
Заводський номер
КВС-5-0150030
Кількість на модель
4
№
2
Назва деталі
Швелер
Заводський номер
КВС-5-0150190А
Кількість на модель
4
№
3
Назва деталі
Опора
Заводський номер
КВС-5-0150200
Кількість на модель
1
№
4
Назва деталі
Опора
Заводський номер
КВС-5-0150210
Кількість на модель
1
№
5
Назва деталі
Поворотний кутник
Заводський номер
КВС-5-0150270
Кількість на модель
1
№
6
Назва деталі
Амортизатор
Заводський номер
КЗК-10-0106160
Кількість на модель
1
№
7
Назва деталі
Амортизатор
Заводський номер
СЭУ0400410
Кількість на модель
1
№
8
Назва деталі
Рукав 29-1х20, 6-10362
Заводський номер
УЭС-16-0400012
Кількість на модель
1
№
9
Назва деталі
Пластина
Заводський номер
КВС-5-0150403
Кількість на модель
1
№
10
Назва деталі
Штуцер
Заводський номер
КВС-5-0150606
Кількість на модель
2
№
11
Назва деталі
Шайба
Заводський номер
КВС-1-0100471
Кількість на модель
1
№
12
Назва деталі
Затор
Заводський номер
КЗК-10-0106602
Кількість на модель
2
№
13
Назва деталі
Штуцер
Заводський номер
КЗК-12-3-0106608
Кількість на модель
1
№
14
Назва деталі
Диск
Заводський номер
КИЛ0116416
Кількість на модель
8
№
15
Назва деталі
Шпилька
Заводський номер
КИЛ0116635
Кількість на модель
2
№
16
Назва деталі
Диск
Заводський номер
УЭС0000493
Кількість на модель
2
№
17
Назва деталі
Вкладиш
Заводський номер
УЭС0000503
Кількість на модель
4
№
18
Назва деталі
Болт M10-6e35-7796
Заводський номер
БолтМ10-6ех35-7796
Кількість на модель
6
№
19
Назва деталі
гвинт
Заводський номер
БолтМ12-6ех40-7796
Кількість на модель
24
№
20
Назва деталі
Болт M14-6e45-7796
Заводський номер
БолтМ14-6ех45-7796
Кількість на модель
8
№
21
Назва деталі
Болт M14-6e50-7796
Заводський номер
БолтМ14-6ех50-7796
Кількість на модель
5
№
22
Назва деталі
Болт M16-6e45-7796
Заводський номер
БолтМ16-6ех45-7796
Кількість на модель
8
№
23
Назва деталі
Болт M20x1,5-6e60-7796
Заводський номер
БолтМ20х1,5-6ех60-7796
Кількість на модель
8
№
24
Назва деталі
Гайка М27х2-6G-2526
Заводський номер
ГайкаМ27х2-6G-2526
Кількість на модель
4
№
25
Назва деталі
Гайка М12-6G-5915
Заводський номер
ГайкаМ12-6G-5915
Кількість на модель
4
№
26
Назва деталі
Гайка М14-6G-5915
Заводський номер
ГайкаМ14-6G-5915
Кількість на модель
8
№
27
Назва деталі
Гайка М16-6G-5915
Заводський номер
ГайкаМ16-6G-5915
Кількість на модель
1
№
28
Назва деталі
Диск 10.65G-6402
Заводський номер
Шайба10.65Г-6402
Кількість на модель
4
№
29
Назва деталі
Диск 12.65G-6402
Заводський номер
Шайба12.65Г-6402
Кількість на модель
8
№
30
Назва деталі
Диск 14T.65G-6402
Заводський номер
Шайба14Т.65Г-6402
Кількість на модель
16
№
31
Назва деталі
Диск 16T.65G-6402
Заводський номер
Шайба16Т.65Г-6402
Кількість на модель
23
№
32
Назва деталі
Диск S-
Заводський номер
ШайбаС10.01-6958
Кількість на модель
8
№
33
Назва деталі
Диск S-
Заводський номер
ШайбаС12.01-6958
Кількість на модель
20
№
34
Назва деталі
Прокладка 27 АДО-23358
Заводський номер
27,АДО-23358
Кількість на модель
4
№
35
Назва деталі
Дизель
Заводський номер
Д-280.-6G2-45
Кількість на модель
20
№
36
Назва деталі
Черв'ячний хомут
Заводський номер
TORRO25-40/9C7W2
Кількість на модель
10
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Опора | КВС-5-0150010А | 2 | 2 | 1 | |||
| 2 | Опора амортизатора | КВС-5-0150030 | 4 | 4 | 2 | |||
| 3 | Швелер | КВС-5-0150190А | 4 | 4 | 3 | |||
| 4 | Опора | КВС-5-0150200 | 1 | 1 | 4 | |||
| 5 | Опора | КВС-5-0150210 | 1 | 1 | 5 | |||
| 6 | Поворотний кутник | КВС-5-0150270 | 1 | 1 | 6 | |||
| 7 | Амортизатор | КЗК-10-0106160 | 1 | 1 | 7 | |||
| 8 | Амортизатор | СЭУ0400410 | 1 | 1 | 8 | |||
| 9 | Рукав 29-1х20, 6-10362 | УЭС-16-0400012 | 1 | 1 | 9 | |||
| 10 | Пластина | КВС-5-0150403 | 1 | 1 | 10 | |||
| 11 | Штуцер | КВС-5-0150606 | 2 | 2 | 11 | |||
| 12 | Шайба | КВС-1-0100471 | 1 | 1 | 12 | |||
| 13 | Затор | КЗК-10-0106602 | 2 | 2 | 13 | |||
| 14 | Штуцер | КЗК-12-3-0106608 | 1 | 1 | 14 | |||
| 15 | Диск | КИЛ0116416 | 8 | 8 | 15 | |||
| 16 | Шпилька | КИЛ0116635 | 2 | 2 | 16 | |||
| 17 | Диск | УЭС0000493 | 2 | 2 | 17 | |||
| 18 | Вкладиш | УЭС0000503 | 4 | 4 | 18 | |||
| 19 | Болт M10-6e35-7796 | БолтМ10-6ех35-7796 | 6 | 6 | 19 | |||
| 20 | гвинт | БолтМ12-6ех40-7796 | 24 | 24 | 20 | |||
| 21 | Болт M14-6e45-7796 | БолтМ14-6ех45-7796 | 8 | 8 | 21 | |||
| 22 | Болт M14-6e50-7796 | БолтМ14-6ех50-7796 | 5 | 5 | 22 | |||
| 23 | Болт M16-6e45-7796 | БолтМ16-6ех45-7796 | 8 | 8 | 23 | |||
| 24 | Болт M20x1,5-6e60-7796 | БолтМ20х1,5-6ех60-7796 | 8 | 8 | 24 | |||
| 25 | Гайка М27х2-6G-2526 | ГайкаМ27х2-6G-2526 | 4 | 4 | 25 | |||
| 26 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 4 | 4 | 26 | |||
| 27 | Гайка М14-6G-5915 | ГайкаМ14-6G-5915 | 8 | 8 | 27 | |||
| 28 | Гайка М16-6G-5915 | ГайкаМ16-6G-5915 | 1 | 1 | 28 | |||
| 29 | Диск 10.65G-6402 | Шайба10.65Г-6402 | 4 | 4 | 29 | |||
| 30 | Диск 12.65G-6402 | Шайба12.65Г-6402 | 8 | 8 | 30 | |||
| 31 | Диск 14T.65G-6402 | Шайба14Т.65Г-6402 | 16 | 16 | 31 | |||
| 32 | Диск 16T.65G-6402 | Шайба16Т.65Г-6402 | 23 | 23 | 32 | |||
| 33 | Диск S- | ШайбаС10.01-6958 | 8 | 8 | 33 | |||
| 34 | Диск S- | ШайбаС12.01-6958 | 20 | 20 | 34 | |||
| 35 | Прокладка 27 АДО-23358 | 27,АДО-23358 | 4 | 4 | 35 | |||
| 36 | Дизель | Д-280.-6G2-45 | 20 | 20 | 36 | |||
| 37 | Черв'ячний хомут | TORRO25-40/9C7W2 | 10 | 10 | 37 |
