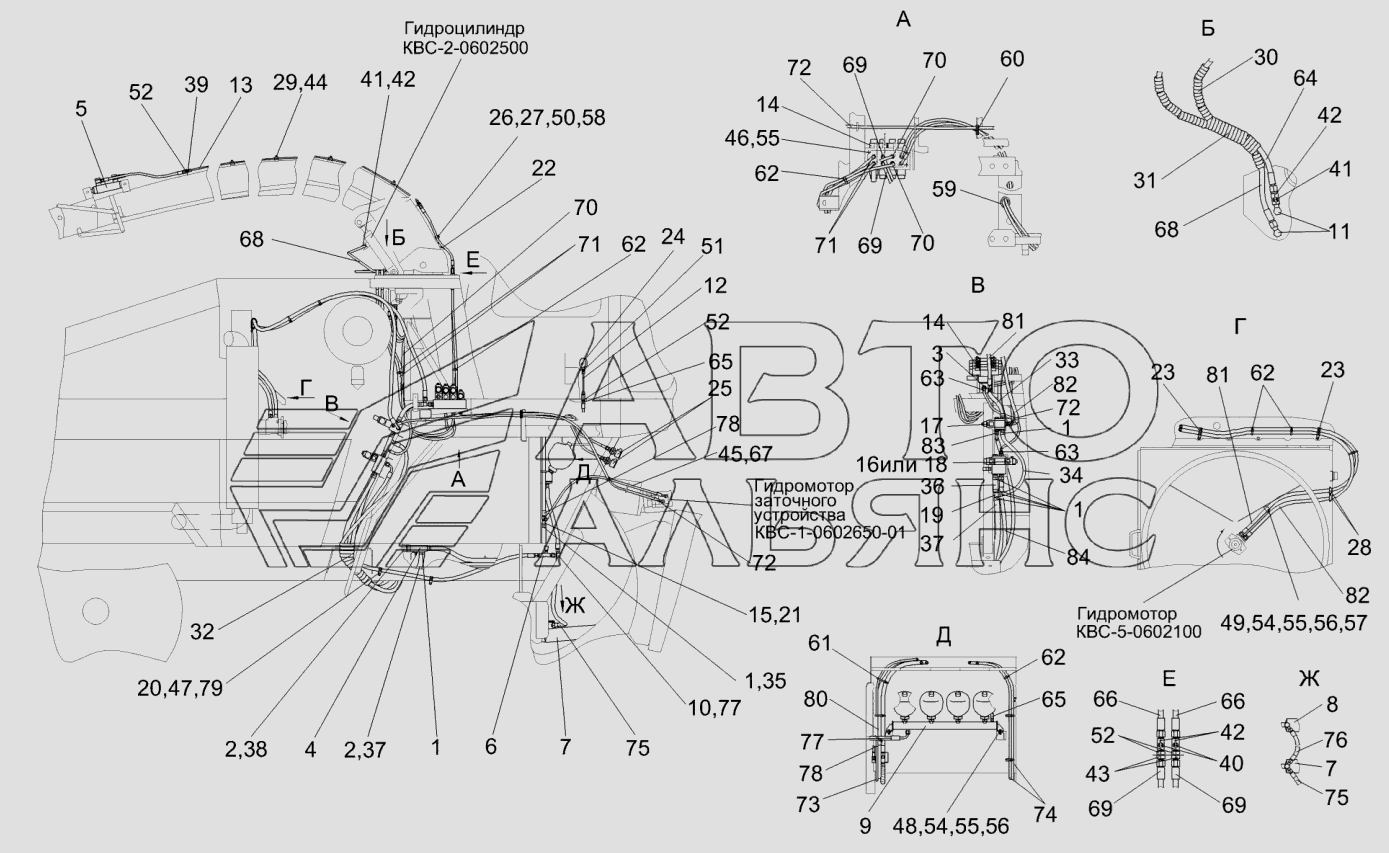

Гідросистема робочих органів та рульового управління КВС-5-0602000 (лист 1)
100%
Назва деталі
Гідросистема робочих органів і рульового управління
Заводський номер
КВС-5-0602000
Кількість на модель
1
№
Назва деталі
Гідромотор пристрою для заточування
Заводський номер
КВС-1-0602650-01
Кількість на модель
№
Назва деталі
Гідромотор повітрозабірника
Заводський номер
КВС-5-0602100
Кількість на модель
№
Назва деталі
Гідроциліндр
Заводський номер
КВС-2-0602500
Кількість на модель
№
Назва деталі
Стяжний хомут
Заводський номер
А23.02.160
Кількість на модель
1
№
1
Назва деталі
Стяжний хомут
Заводський номер
А23.02.170
Кількість на модель
1
№
2
Назва деталі
Трійник
Заводський номер
КВС-1-0602050
Кількість на модель
1
№
3
Назва деталі
Трійник
Заводський номер
КВС-1-0602090
Кількість на модель
8
№
4
Назва деталі
Гідроциліндр
Заводський номер
КВС-1-0602120
Кількість на модель
12
№
5
Назва деталі
Регульований дросель із зворотним клапаном
Заводський номер
КВС-1-0602170
Кількість на модель
1
№
6
Назва деталі
Гідроциліндр
Заводський номер
КВС-1-0602440
Кількість на модель
1
№
7
Назва деталі
Гідроциліндр
Заводський номер
КВС-1-0602440-01
Кількість на модель
1
№
8
Назва деталі
Блок пневмогідроакумуляторів
Заводський номер
КВС-1-0602540
Кількість на модель
1
№
9
Назва деталі
Трійник
Заводський номер
КВС-1-0602700-01
Кількість на модель
1
№
10
Назва деталі
Кутник
Заводський номер
КВС-1-0602840
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
КВС-1-0602890
Кількість на модель
1
№
12
Назва деталі
Трубопровід
Заводський номер
КВС-1-0602900
Кількість на модель
1
№
13
Назва деталі
Чотирисекційний гідроблок
Заводський номер
КВС-2-0602310-01
Кількість на модель
2
№
14
Назва деталі
Трійник
Заводський номер
КВС-2-0602600
Кількість на модель
1
№
15
Назва деталі
Гідроблок навісного обладнання
Заводський номер
КВС-5-0602300
Кількість на модель
2
№
16
Назва деталі
Гідроблок повітрозабірника
Заводський номер
КВС-5-0602310
Кількість на модель
1
№
17
Назва деталі
Гідроблок навісного обладнання
Заводський номер
КВС-5-0602320
Кількість на модель
1
№
18
Назва деталі
Трійник
Заводський номер
КВС-5-0602730
Кількість на модель
1
№
19
Назва деталі
Хомут
Заводський номер
КГС0115770-03
Кількість на модель
1
№
20
Назва деталі
Кутник
Заводський номер
ППК0118070
Кількість на модель
1
№
21
Назва деталі
Ланцюжок
Заводський номер
ПКК0141220
Кількість на модель
1
№
22
Назва деталі
Скоба
Заводський номер
УЭС-7-0203150А-01
Кількість на модель
2
№
23
Назва деталі
Манометр
Заводський номер
УЭС-7-0602810
Кількість на модель
2
№
24
Назва деталі
Напівмуфта зовнішня
Заводський номер
УЭС-7-0602840-01
Кількість на модель
1
№
25
Назва деталі
Ущільнення ПР-067
Заводський номер
КВС-1-0602014-01
Кількість на модель
3
№
26
Назва деталі
Кронштейн
Заводський номер
КВС-1-0602418
Кількість на модель
1
№
27
Назва деталі
Втулка
Заводський номер
КГС0120032-01
Кількість на модель
2
№
28
Назва деталі
Прокладка
Заводський номер
КЗР0600009
Кількість на модель
1
№
29
Назва деталі
Плетіння
Заводський номер
ОПЛ0600016-06
Кількість на модель
1
№
30
Назва деталі
Плетіння
Заводський номер
ОПЛ0600016-14
Кількість на модель
2
№
31
Назва деталі
Плетіння
Заводський номер
ОПЛ0600045-11
Кількість на модель
8
№
32
Назва деталі
Рукав 18x27-1, 6-10362
Заводський номер
РНД0180012-17
Кількість на модель
1
№
33
Назва деталі
Рукав 18x27-1, 6-10362
Заводський номер
РНД0180012-35
Кількість на модель
1
№
34
Назва деталі
Рукав 20x29-1, 6-10362
Заводський номер
РНД0200012-71
Кількість на модель
1
№
35
Назва деталі
Рукав 25x35-1, 6-10362
Заводський номер
РНД0250012-08
Кількість на модель
1
№
36
Назва деталі
Рукав 25x35-1, 6-10362
Заводський номер
РНД0250012-65
Кількість на модель
1
№
37
Назва деталі
Рукав 32x43- ,
Заводський номер
РНД0320012-135
Кількість на модель
1
№
38
Назва деталі
Прохідний штуцер
Заводський номер
ПКК0113629А
Кількість на модель
1
№
39
Назва деталі
Ніпель
Заводський номер
ПКК0113632
Кількість на модель
1
№
40
Назва деталі
Ніпель
Заводський номер
ПКК0113632-03
Кількість на модель
1
№
41
Назва деталі
Штуцер
Заводський номер
ПКК0113634А
Кількість на модель
4
№
42
Назва деталі
Перехідний штуцер
Заводський номер
ПКК0113646
Кількість на модель
2
№
43
Назва деталі
Брюс
Заводський номер
УЭС0602012А
Кількість на модель
2
№
44
Назва деталі
Плетіння
Заводський номер
УЭС0602662-03
Кількість на модель
4
№
45
Назва деталі
Болт M8-6e16-7796
Заводський номер
БолтМ8-6ех16-7796
Кількість на модель
2
№
46
Назва деталі
Болт M8-6e20-7796
Заводський номер
БолтМ8-6ех20-7796
Кількість на модель
12
№
47
Назва деталі
Болт M8-6e25-7796
Заводський номер
БолтМ8-6ех25-7796
Кількість на модель
1
№
48
Назва деталі
Болт M8-6e20-7802
Заводський номер
БолтМ8-6ех20-7802
Кількість на модель
15
№
49
Назва деталі
Гайка М12-6С-2526
Заводський номер
ГайкаМ12-6С-2526
Кількість на модель
29
№
50
Назва деталі
Гайка М14х1,5-6С-2526
Заводський номер
ГайкаМ14х1,5-6С-2526
Кількість на модель
7
№
51
Назва деталі
Гайка М16x1,5-6G – 2526
Заводський номер
ГайкаМ16x1,5-6G–2526
Кількість на модель
4
№
52
Назва деталі
Гайка М8-6G – 5915
Заводський номер
ГайкаМ8-6G–5915
Кількість на модель
2
№
54
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
1
№
55
Назва деталі
Диск C.8.01-11371
Заводський номер
ШайбаC.8.01-11371
Кількість на модель
15
№
56
Назва деталі
Диск C.10.01-11371
Заводський номер
ШайбаC.10.01-11371
Кількість на модель
28
№
57
Назва деталі
Диск C.12.01-11371
Заводський номер
ШайбаC.12.01-11371
Кількість на модель
60
№
58
Назва деталі
Втулка
Заводський номер
500АС-3724042
Кількість на модель
36
№
59
Назва деталі
Втулка
Заводський номер
529И-3724065
Кількість на модель
2
№
60
Назва деталі
Стяжна стрічка
Заводський номер
2-0160981-2
Кількість на модель
2
№
61
Назва деталі
Зубчаста стяжна стрічка
Заводський номер
Лента
Кількість на модель
1
№
62
Назва деталі
РВД 6-1SN-М16х1,5-60°-660-0°-90°
Заводський номер
РВД,6-1SN-М16х1,5-60°-660-0°-90°,
Кількість на модель
1
№
63
Назва деталі
RVD 6-1SN-M16x1,5-60°-900
Заводський номер
РВД,6-1SN-М16х1,5-60°-900
Кількість на модель
6
№
64
Назва деталі
RVD 6-1SN-M16x1,5-60°-1000
Заводський номер
РВД,6-1SN-М16х1,5-60°-1000
Кількість на модель
22
№
65
Назва деталі
RVD 6-1SN-M16x1,5-60°-1120
Заводський номер
РВД,6-1SN-М16х1,5-60°-1120
Кількість на модель
1
№
66
Назва деталі
РВД 6-1SN-М16х1,5-60°-1200-0°-90°
Заводський номер
РВД,6-1SN-М16х1,5-60°-1200-0°-90°
Кількість на модель
1
№
67
Назва деталі
RVD 6-1SN-M16x1,5-60°-1250
Заводський номер
РВД,6-1SN-М16х1,5-60°-1250
Кількість на модель
1
№
68
Назва деталі
RVD 6-1SN-M16x1,5-60°-1400
Заводський номер
РВД,6-1SN-М16х1,5-60°-1400,
Кількість на модель
2
№
69
Назва деталі
RVD 6-1SN-M16x1,5-60°
Заводський номер
РВД,6-1SN-М16х1,5-60°
Кількість на модель
1
№
70
Назва деталі
RVD 6-1SN-M16x1,5-60°-1700
Заводський номер
РВД,6-1SN-М16х1,5-60°-1700
Кількість на модель
1
№
71
Назва деталі
РВД 6-1SN-М16х1,5-60°-2200-90°-90°
Заводський номер
РВД,6-1SN-М16х1,5-60°-2200-90°-90°
Кількість на модель
2
№
72
Назва деталі
РВД 6-1SN-М16х1,5-60°-2700-0°-90°
Заводський номер
РВД,6-1SN-М16х1,5-60°-2700-0°-90°
Кількість на модель
2
№
73
Назва деталі
RVD 8-2SN-M16x1,5-60°-2700
Заводський номер
РВД,8-2SN-М16х1,5-60°-2700
Кількість на модель
2
№
74
Назва деталі
RVD 12-2SN-M20x1,5-60°-800
Заводський номер
РВД,12-2SN-М20х1,5-60°-800
Кількість на модель
1
№
75
Назва деталі
RVD 12-2SN-M20x1,5-60°-900
Заводський номер
РВД,12-2SN-М20х1,5-60°-900
Кількість на модель
3
№
76
Назва деталі
РВД 12-2SN-М20х1,5-60°-900-0°-90°
Заводський номер
РВД,12-2SN-М20х1,5-60°-900-0°-90°
Кількість на модель
2
№
77
Назва деталі
RVD 12-2SN-M20x1,5-60°-1450
Заводський номер
РВД,12-2SN-М20х1,5-60°-1450
Кількість на модель
1
№
78
Назва деталі
РВД 12-2SN-М20х1,5-60°-2200-0°-90°
Заводський номер
РВД,12-2SN-М20х1,5-60°-2200-0°-90°,
Кількість на модель
1
№
79
Назва деталі
РВД 12-2SN-М20х1,5-60°-2700-0°-90°
Заводський номер
РВД,12-2SN-М20х1,5-60°-2700-0°-90°
Кількість на модель
1
№
80
Назва деталі
RVD 12-2SN-M20x1,5-60°-4000
Заводський номер
РВД,12-2SN-М20х1,5-60°-4000
Кількість на модель
1
№
81
Назва деталі
РВД 12-2SN-М20х1,5-60°-4200-0°-90°
Заводський номер
РВД,12-2SN-М20х1,5-60°-4200-0°-90°
Кількість на модель
1
№
82
Назва деталі
РВД 12-2SN-М20х1,5-60°-5300-0°-90°
Заводський номер
РВД,12-2SN-М20х1,5-60°-5300-0°-90°
Кількість на модель
1
№
83
Назва деталі
RVD 16-2SN-M27x1,5-60°-1600
Заводський номер
РВД,16-2SN-М27х1,5-60°-1600
Кількість на модель
1
№
84
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідросистема робочих органів і рульового управління | КВС-5-0602000 | 1 | 1 | |||||
| Гідромотор пристрою для заточування | КВС-1-0602650-01 | |||||||
| Гідромотор повітрозабірника | КВС-5-0602100 | |||||||
| Гідроциліндр | КВС-2-0602500 | |||||||
| 1 | Стяжний хомут | А23.02.160 | 1 | 1 | 1 | |||
| 2 | Стяжний хомут | А23.02.170 | 1 | 1 | 2 | |||
| 3 | Трійник | КВС-1-0602050 | 1 | 1 | 3 | |||
| 4 | Трійник | КВС-1-0602090 | 8 | 8 | 4 | |||
| 5 | Гідроциліндр | КВС-1-0602120 | 12 | 12 | 5 | |||
| 6 | Регульований дросель із зворотним клапаном | КВС-1-0602170 | 1 | 1 | 6 | |||
| 7 | Гідроциліндр | КВС-1-0602440 | 1 | 1 | 7 | |||
| 8 | Гідроциліндр | КВС-1-0602440-01 | 1 | 1 | 8 | |||
| 9 | Блок пневмогідроакумуляторів | КВС-1-0602540 | 1 | 1 | 9 | |||
| 10 | Трійник | КВС-1-0602700-01 | 1 | 1 | 10 | |||
| 11 | Кутник | КВС-1-0602840 | 1 | 1 | 11 | |||
| 12 | Трубопровід | КВС-1-0602890 | 1 | 1 | 12 | |||
| 13 | Трубопровід | КВС-1-0602900 | 1 | 1 | 13 | |||
| 14 | Чотирисекційний гідроблок | КВС-2-0602310-01 | 2 | 2 | 14 | |||
| 15 | Трійник | КВС-2-0602600 | 1 | 1 | 15 | |||
| 16 | Гідроблок навісного обладнання | КВС-5-0602300 | 2 | 2 | 16 | |||
| 17 | Гідроблок повітрозабірника | КВС-5-0602310 | 1 | 1 | 17 | |||
| 18 | Гідроблок навісного обладнання | КВС-5-0602320 | 1 | 1 | 18 | |||
| 19 | Трійник | КВС-5-0602730 | 1 | 1 | 19 | |||
| 20 | Хомут | КГС0115770-03 | 1 | 1 | 20 | |||
| 21 | Кутник | ППК0118070 | 1 | 1 | 21 | |||
| 22 | Ланцюжок | ПКК0141220 | 1 | 1 | 22 | |||
| 23 | Скоба | УЭС-7-0203150А-01 | 2 | 2 | 23 | |||
| 24 | Манометр | УЭС-7-0602810 | 2 | 2 | 24 | |||
| 25 | Напівмуфта зовнішня | УЭС-7-0602840-01 | 1 | 1 | 25 | |||
| 26 | Ущільнення ПР-067 | КВС-1-0602014-01 | 3 | 3 | 26 | |||
| 27 | Кронштейн | КВС-1-0602418 | 1 | 1 | 27 | |||
| 28 | Втулка | КГС0120032-01 | 2 | 2 | 28 | |||
| 29 | Прокладка | КЗР0600009 | 1 | 1 | 29 | |||
| 30 | Плетіння | ОПЛ0600016-06 | 1 | 1 | 30 | |||
| 31 | Плетіння | ОПЛ0600016-14 | 2 | 2 | 31 | |||
| 32 | Плетіння | ОПЛ0600045-11 | 8 | 8 | 32 | |||
| 33 | Рукав 18x27-1, 6-10362 | РНД0180012-17 | 1 | 1 | 33 | |||
| 34 | Рукав 18x27-1, 6-10362 | РНД0180012-35 | 1 | 1 | 34 | |||
| 35 | Рукав 20x29-1, 6-10362 | РНД0200012-71 | 1 | 1 | 35 | |||
| 36 | Рукав 25x35-1, 6-10362 | РНД0250012-08 | 1 | 1 | 36 | |||
| 37 | Рукав 25x35-1, 6-10362 | РНД0250012-65 | 1 | 1 | 37 | |||
| 38 | Рукав 32x43- , | РНД0320012-135 | 1 | 1 | 38 | |||
| 39 | Прохідний штуцер | ПКК0113629А | 1 | 1 | 39 | |||
| 40 | Ніпель | ПКК0113632 | 1 | 1 | 40 | |||
| 41 | Ніпель | ПКК0113632-03 | 1 | 1 | 41 | |||
| 42 | Штуцер | ПКК0113634А | 4 | 4 | 42 | |||
| 43 | Перехідний штуцер | ПКК0113646 | 2 | 2 | 43 | |||
| 44 | Брюс | УЭС0602012А | 2 | 2 | 44 | |||
| 45 | Плетіння | УЭС0602662-03 | 4 | 4 | 45 | |||
| 46 | Болт M8-6e16-7796 | БолтМ8-6ех16-7796 | 2 | 2 | 46 | |||
| 47 | Болт M8-6e20-7796 | БолтМ8-6ех20-7796 | 12 | 12 | 47 | |||
| 48 | Болт M8-6e25-7796 | БолтМ8-6ех25-7796 | 1 | 1 | 48 | |||
| 49 | Болт M8-6e20-7802 | БолтМ8-6ех20-7802 | 15 | 15 | 49 | |||
| 50 | Гайка М12-6С-2526 | ГайкаМ12-6С-2526 | 29 | 29 | 50 | |||
| 51 | Гайка М14х1,5-6С-2526 | ГайкаМ14х1,5-6С-2526 | 7 | 7 | 51 | |||
| 52 | Гайка М16x1,5-6G – 2526 | ГайкаМ16x1,5-6G–2526 | 4 | 4 | 52 | |||
| 54 | Гайка М8-6G – 5915 | ГайкаМ8-6G–5915 | 2 | 2 | 54 | |||
| 55 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 1 | 1 | 55 | |||
| 56 | Диск C.8.01-11371 | ШайбаC.8.01-11371 | 15 | 15 | 56 | |||
| 57 | Диск C.10.01-11371 | ШайбаC.10.01-11371 | 28 | 28 | 57 | |||
| 58 | Диск C.12.01-11371 | ШайбаC.12.01-11371 | 60 | 60 | 58 | |||
| 59 | Втулка | 500АС-3724042 | 36 | 36 | 59 | |||
| 60 | Втулка | 529И-3724065 | 2 | 2 | 60 | |||
| 61 | Стяжна стрічка | 2-0160981-2 | 2 | 2 | 61 | |||
| 62 | Зубчаста стяжна стрічка | Лента | 1 | 1 | 62 | |||
| 63 | РВД 6-1SN-М16х1,5-60°-660-0°-90° | РВД,6-1SN-М16х1,5-60°-660-0°-90°, | 1 | 1 | 63 | |||
| 64 | RVD 6-1SN-M16x1,5-60°-900 | РВД,6-1SN-М16х1,5-60°-900 | 6 | 6 | 64 | |||
| 65 | RVD 6-1SN-M16x1,5-60°-1000 | РВД,6-1SN-М16х1,5-60°-1000 | 22 | 22 | 65 | |||
| 66 | RVD 6-1SN-M16x1,5-60°-1120 | РВД,6-1SN-М16х1,5-60°-1120 | 1 | 1 | 66 | |||
| 67 | РВД 6-1SN-М16х1,5-60°-1200-0°-90° | РВД,6-1SN-М16х1,5-60°-1200-0°-90° | 1 | 1 | 67 | |||
| 68 | RVD 6-1SN-M16x1,5-60°-1250 | РВД,6-1SN-М16х1,5-60°-1250 | 1 | 1 | 68 | |||
| 69 | RVD 6-1SN-M16x1,5-60°-1400 | РВД,6-1SN-М16х1,5-60°-1400, | 2 | 2 | 69 | |||
| 70 | RVD 6-1SN-M16x1,5-60° | РВД,6-1SN-М16х1,5-60° | 1 | 1 | 70 | |||
| 71 | RVD 6-1SN-M16x1,5-60°-1700 | РВД,6-1SN-М16х1,5-60°-1700 | 1 | 1 | 71 | |||
| 72 | РВД 6-1SN-М16х1,5-60°-2200-90°-90° | РВД,6-1SN-М16х1,5-60°-2200-90°-90° | 2 | 2 | 72 | |||
| 73 | РВД 6-1SN-М16х1,5-60°-2700-0°-90° | РВД,6-1SN-М16х1,5-60°-2700-0°-90° | 2 | 2 | 73 | |||
| 74 | RVD 8-2SN-M16x1,5-60°-2700 | РВД,8-2SN-М16х1,5-60°-2700 | 2 | 2 | 74 | |||
| 75 | RVD 12-2SN-M20x1,5-60°-800 | РВД,12-2SN-М20х1,5-60°-800 | 1 | 1 | 75 | |||
| 76 | RVD 12-2SN-M20x1,5-60°-900 | РВД,12-2SN-М20х1,5-60°-900 | 3 | 3 | 76 | |||
| 77 | РВД 12-2SN-М20х1,5-60°-900-0°-90° | РВД,12-2SN-М20х1,5-60°-900-0°-90° | 2 | 2 | 77 | |||
| 78 | RVD 12-2SN-M20x1,5-60°-1450 | РВД,12-2SN-М20х1,5-60°-1450 | 1 | 1 | 78 | |||
| 79 | РВД 12-2SN-М20х1,5-60°-2200-0°-90° | РВД,12-2SN-М20х1,5-60°-2200-0°-90°, | 1 | 1 | 79 | |||
| 80 | РВД 12-2SN-М20х1,5-60°-2700-0°-90° | РВД,12-2SN-М20х1,5-60°-2700-0°-90° | 1 | 1 | 80 | |||
| 81 | RVD 12-2SN-M20x1,5-60°-4000 | РВД,12-2SN-М20х1,5-60°-4000 | 1 | 1 | 81 | |||
| 82 | РВД 12-2SN-М20х1,5-60°-4200-0°-90° | РВД,12-2SN-М20х1,5-60°-4200-0°-90° | 1 | 1 | 82 | |||
| 83 | РВД 12-2SN-М20х1,5-60°-5300-0°-90° | РВД,12-2SN-М20х1,5-60°-5300-0°-90° | 1 | 1 | 83 | |||
| 84 | RVD 16-2SN-M27x1,5-60°-1600 | РВД,16-2SN-М27х1,5-60°-1600 | 1 | 1 | 84 |
