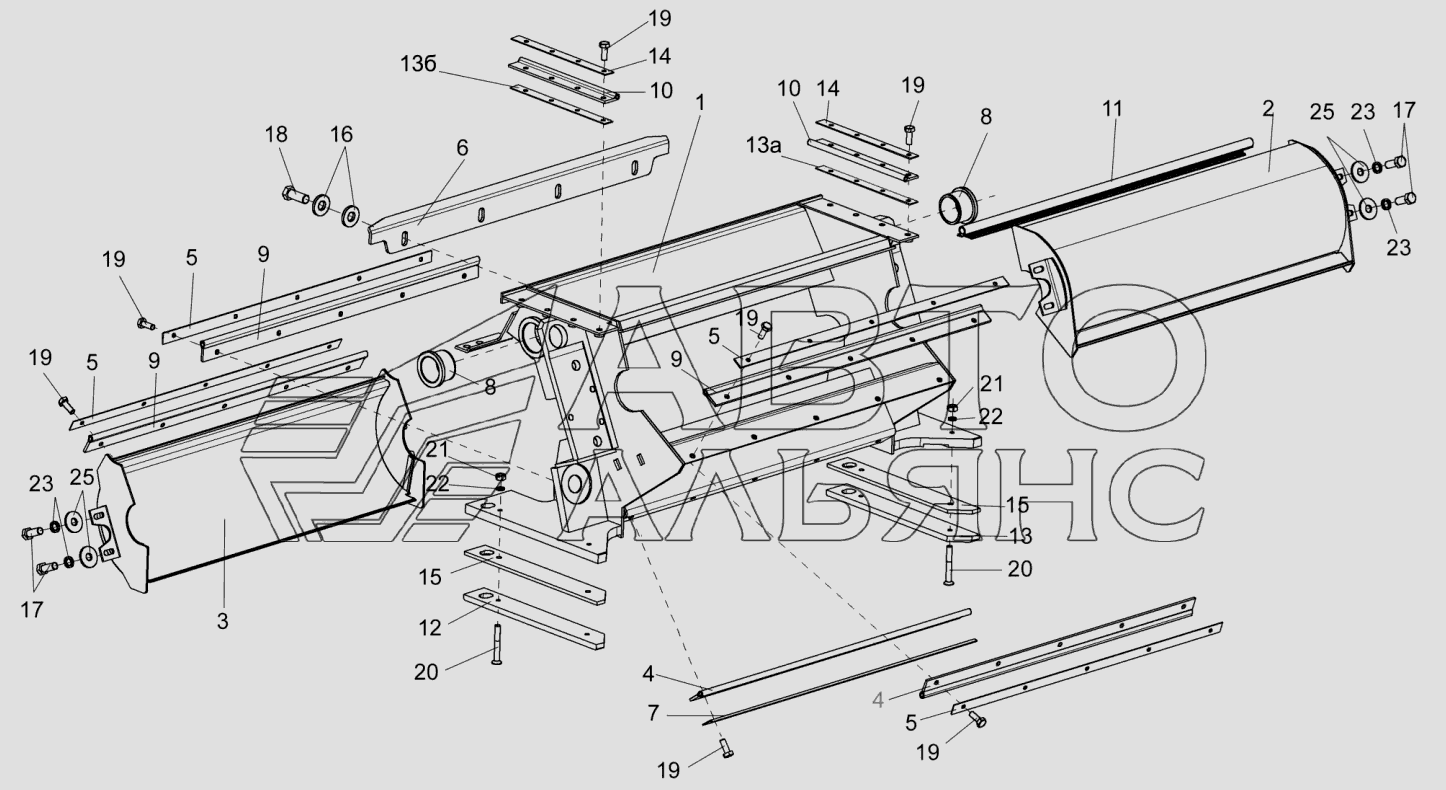

Доподрібнювальний пристрій КВС-1-0148310 (установка кожухів)
100%
Назва деталі
Пристрій доподрібнювальний
Заводський номер
КВС-1-0148310
Кількість на модель
1
№
Назва деталі
Нижній кожух
Заводський номер
КВС-1-0148140
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
КВС-1-0148320
Кількість на модель
1
№
Назва деталі
Верхній кожух
Заводський номер
КВС-1-0148380
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
КВС-1-0148330
Кількість на модель
1
№
1
Назва деталі
Верхній кожух
Заводський номер
КВС-1-0148390
Кількість на модель
1
№
2
Назва деталі
Нижній кожух
Заводський номер
КВС-1-0148150
Кількість на модель
1
№
3
Назва деталі
Ущільнення
Заводський номер
КВС-1-0141004-01
Кількість на модель
2
№
4
Назва деталі
Накладка
Заводський номер
КВС-1-0141412-02
Кількість на модель
3
№
5
Назва деталі
Кронштейн
Заводський номер
КВС-1-0141417
Кількість на модель
1
№
6
Назва деталі
Накладка
Заводський номер
КВС-1-0141427-01
Кількість на модель
1
№
7
Назва деталі
Втулка
Заводський номер
КВС-1-0148003
Кількість на модель
2
№
8
Назва деталі
Ущільнення
Заводський номер
КВС-1-0148004
Кількість на модель
2
№
9
Назва деталі
Ущільнення
Заводський номер
КВС-1-0148005
Кількість на модель
2
№
10
Назва деталі
Ущільнення
Заводський номер
КВС-1-0148008
Кількість на модель
1
№
11
Назва деталі
Накладка
Заводський номер
КВС-1-0148011
Кількість на модель
1
№
12
Назва деталі
Накладка
Заводський номер
КВС-1-0148011-01
Кількість на модель
1
№
13
Назва деталі
Накладка
Заводський номер
КВС-1-0148431
Кількість на модель
2
№
14
Назва деталі
Прокладка
Заводський номер
КВС-1-0148432
Кількість на модель
2
№
15
Назва деталі
Диск
Заводський номер
КСН0100665
Кількість на модель
8
№
16
Назва деталі
Болт M8-6e20-7796
Заводський номер
БолтМ8-6ех20-7796
Кількість на модель
8
№
17
Назва деталі
Болт M10-6e25-7796
Заводський номер
БолтМ10-6ех25-7796
Кількість на модель
4
№
18
Назва деталі
Болт M6-6e16-7798
Заводський номер
БолтМ6-6ех16-7798
Кількість на модель
28
№
19
Назва деталі
Гвинт В2 М6-6ех45-17475
Заводський номер
ВинтВ2М6-6ех45-17475
Кількість на модель
4
№
20
Назва деталі
Гайка М6-60-5915
Заводський номер
ГайкаМ6-60-5915
Кількість на модель
4
№
21
Назва деталі
Диск 6T.65G-6402
Заводський номер
Шайба6Т.65Г-6402
Кількість на модель
4
№
22
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
11
№
23
Назва деталі
Диск
Заводський номер
ШайбаА8.01-6958
Кількість на модель
11
№
25
Назва деталі
Підкладка
Заводський номер
КВС-1-0148421
Кількість на модель
1
№
26
Назва деталі
Підкладка
Заводський номер
КВС-1-0148421-01
Кількість на модель
1
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пристрій доподрібнювальний | КВС-1-0148310 | 1 | 1 | |||||
| Нижній кожух | КВС-1-0148140 | 1 | 1 | |||||
| Корпус | КВС-1-0148320 | 1 | 1 | |||||
| Верхній кожух | КВС-1-0148380 | 1 | 1 | |||||
| 1 | Корпус | КВС-1-0148330 | 1 | 1 | 1 | |||
| 2 | Верхній кожух | КВС-1-0148390 | 1 | 1 | 2 | |||
| 3 | Нижній кожух | КВС-1-0148150 | 1 | 1 | 3 | |||
| 4 | Ущільнення | КВС-1-0141004-01 | 2 | 2 | 4 | |||
| 5 | Накладка | КВС-1-0141412-02 | 3 | 3 | 5 | |||
| 6 | Кронштейн | КВС-1-0141417 | 1 | 1 | 6 | |||
| 7 | Накладка | КВС-1-0141427-01 | 1 | 1 | 7 | |||
| 8 | Втулка | КВС-1-0148003 | 2 | 2 | 8 | |||
| 9 | Ущільнення | КВС-1-0148004 | 2 | 2 | 9 | |||
| 10 | Ущільнення | КВС-1-0148005 | 2 | 2 | 10 | |||
| 11 | Ущільнення | КВС-1-0148008 | 1 | 1 | 11 | |||
| 12 | Накладка | КВС-1-0148011 | 1 | 1 | 12 | |||
| 13 | Накладка | КВС-1-0148011-01 | 1 | 1 | 13 | |||
| 14 | Накладка | КВС-1-0148431 | 2 | 2 | 14 | |||
| 15 | Прокладка | КВС-1-0148432 | 2 | 2 | 15 | |||
| 16 | Диск | КСН0100665 | 8 | 8 | 16 | |||
| 17 | Болт M8-6e20-7796 | БолтМ8-6ех20-7796 | 8 | 8 | 17 | |||
| 18 | Болт M10-6e25-7796 | БолтМ10-6ех25-7796 | 4 | 4 | 18 | |||
| 19 | Болт M6-6e16-7798 | БолтМ6-6ех16-7798 | 28 | 28 | 19 | |||
| 20 | Гвинт В2 М6-6ех45-17475 | ВинтВ2М6-6ех45-17475 | 4 | 4 | 20 | |||
| 21 | Гайка М6-60-5915 | ГайкаМ6-60-5915 | 4 | 4 | 21 | |||
| 22 | Диск 6T.65G-6402 | Шайба6Т.65Г-6402 | 4 | 4 | 22 | |||
| 23 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 11 | 11 | 23 | |||
| 25 | Диск | ШайбаА8.01-6958 | 11 | 11 | 25 | |||
| 26 | Підкладка | КВС-1-0148421 | 1 | 1 | 26 | |||
| 27 | Підкладка | КВС-1-0148421-01 | 1 | 1 | 27 |
