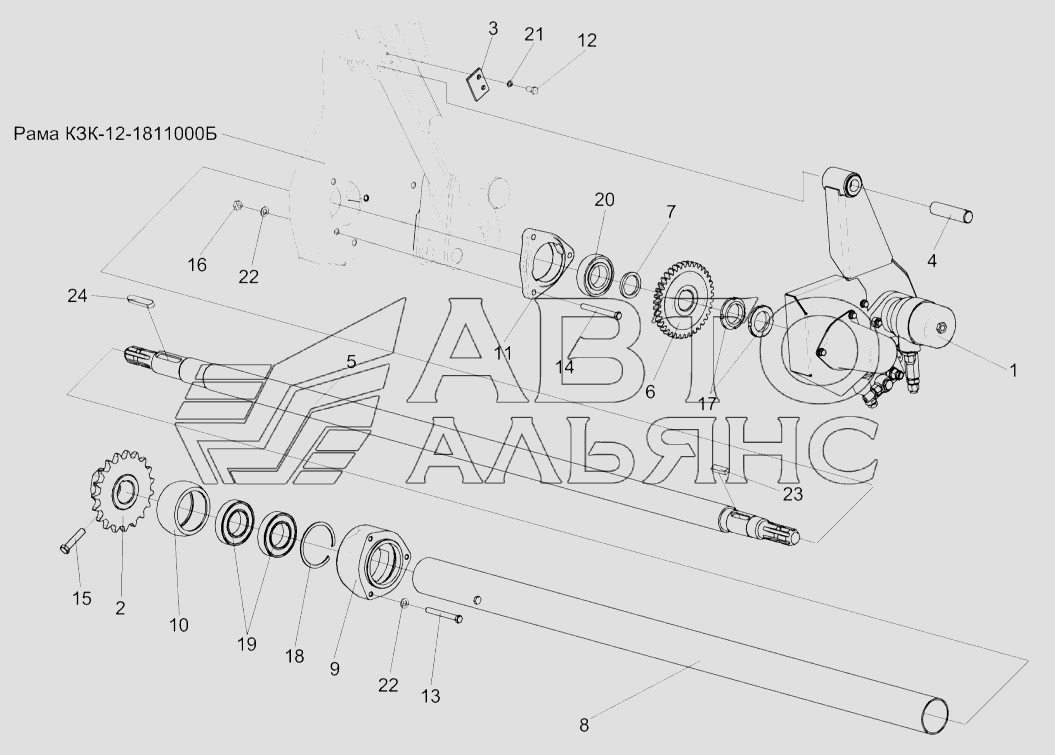

Встановлення вала КЗК-12-1800611
100%
Назва деталі
Опора
Заводський номер
КЗК1870210
Кількість на модель
1
№
Назва деталі
Рама
Заводський номер
КЗК-12-1811000Б
Кількість на модель
№
Назва деталі
Гідрореверс
Заводський номер
КЗК-12-1804100
Кількість на модель
1
№
1
Назва деталі
Зірочка
Заводський номер
КЗК1870150А
Кількість на модель
1
№
2
Назва деталі
Пластина
Заводський номер
КЗК-12-1800404
Кількість на модель
1
№
3
Назва деталі
Ось
Заводський номер
КЗК-12-1800603А
Кількість на модель
1
№
4
Назва деталі
Вал
Заводський номер
КЗК-12-1800611
Кількість на модель
1
№
5
Назва деталі
Колесо
Заводський номер
КЗК-12-1800612
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
КЗК-12-1800802
Кількість на модель
2
№
7
Назва деталі
Кожух
Заводський номер
КЗК1870003А
Кількість на модель
1
№
8
Назва деталі
Корпус
Заводський номер
КЗК1870201
Кількість на модель
1
№
9
Назва деталі
Втулка
Заводський номер
КЗК1873614
Кількість на модель
1
№
10
Назва деталі
Корпус подшипника
Заводський номер
Н.027.106
Кількість на модель
1
№
11
Назва деталі
Болт M8-6Gх25-7796
Заводський номер
БолтМ8-6Gх25-7796
Кількість на модель
2
№
12
Назва деталі
Болт M10-6gх90-7796
Заводський номер
БолтМ10-6gх90-7796
Кількість на модель
5
№
13
Назва деталі
Болт M10-6gх100-7796
Заводський номер
БолтМ10-6gх100-7796
Кількість на модель
3
№
14
Назва деталі
Болт M10-6gх90-7796
Заводський номер
БолтМ12-6gх55-7796
Кількість на модель
2
№
15
Назва деталі
Гайка М10-6G-5915
Заводський номер
ГайкаМ10-6G-5915
Кількість на модель
19
№
16
Назва деталі
Гайка М42х1,5-6Н-11871
Заводський номер
ГайкаМ42х1,5-6Н-11871
Кількість на модель
2
№
17
Назва деталі
Кільце
Заводський номер
В90-13943
Кількість на модель
1
№
18
Назва деталі
Подшипник
Заводський номер
180210-8882
Кількість на модель
2
№
19
Назва деталі
Подшипник
Заводський номер
1580209С17
Кількість на модель
1
№
20
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
14
№
21
Назва деталі
Диск S.10.01-11371
Заводський номер
ШайбаС.10.01-11371
Кількість на модель
8
№
22
Назва деталі
Шпонка 14х9х36-23360
Заводський номер
Шпонка14х9х36-23360
Кількість на модель
1
№
23
Назва деталі
Шпонка 14х9х70-23360
Заводський номер
Шпонка14х9х70-23360
Кількість на модель
3
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Опора | КЗК1870210 | 1 | 1 | |||||
| Рама | КЗК-12-1811000Б | |||||||
| 1 | Гідрореверс | КЗК-12-1804100 | 1 | 1 | 1 | |||
| 2 | Зірочка | КЗК1870150А | 1 | 1 | 2 | |||
| 3 | Пластина | КЗК-12-1800404 | 1 | 1 | 3 | |||
| 4 | Ось | КЗК-12-1800603А | 1 | 1 | 4 | |||
| 5 | Вал | КЗК-12-1800611 | 1 | 1 | 5 | |||
| 6 | Колесо | КЗК-12-1800612 | 1 | 1 | 6 | |||
| 7 | Втулка | КЗК-12-1800802 | 2 | 2 | 7 | |||
| 8 | Кожух | КЗК1870003А | 1 | 1 | 8 | |||
| 9 | Корпус | КЗК1870201 | 1 | 1 | 9 | |||
| 10 | Втулка | КЗК1873614 | 1 | 1 | 10 | |||
| 11 | Корпус подшипника | Н.027.106 | 1 | 1 | 11 | |||
| 12 | Болт M8-6Gх25-7796 | БолтМ8-6Gх25-7796 | 2 | 2 | 12 | |||
| 13 | Болт M10-6gх90-7796 | БолтМ10-6gх90-7796 | 5 | 5 | 13 | |||
| 14 | Болт M10-6gх100-7796 | БолтМ10-6gх100-7796 | 3 | 3 | 14 | |||
| 15 | Болт M10-6gх90-7796 | БолтМ12-6gх55-7796 | 2 | 2 | 15 | |||
| 16 | Гайка М10-6G-5915 | ГайкаМ10-6G-5915 | 19 | 19 | 16 | |||
| 17 | Гайка М42х1,5-6Н-11871 | ГайкаМ42х1,5-6Н-11871 | 2 | 2 | 17 | |||
| 18 | Кільце | В90-13943 | 1 | 1 | 18 | |||
| 19 | Подшипник | 180210-8882 | 2 | 2 | 19 | |||
| 20 | Подшипник | 1580209С17 | 1 | 1 | 20 | |||
| 21 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 14 | 14 | 21 | |||
| 22 | Диск S.10.01-11371 | ШайбаС.10.01-11371 | 8 | 8 | 22 | |||
| 23 | Шпонка 14х9х36-23360 | Шпонка14х9х36-23360 | 1 | 1 | 23 | |||
| 24 | Шпонка 14х9х70-23360 | Шпонка14х9х70-23360 | 3 | 3 | 24 |
