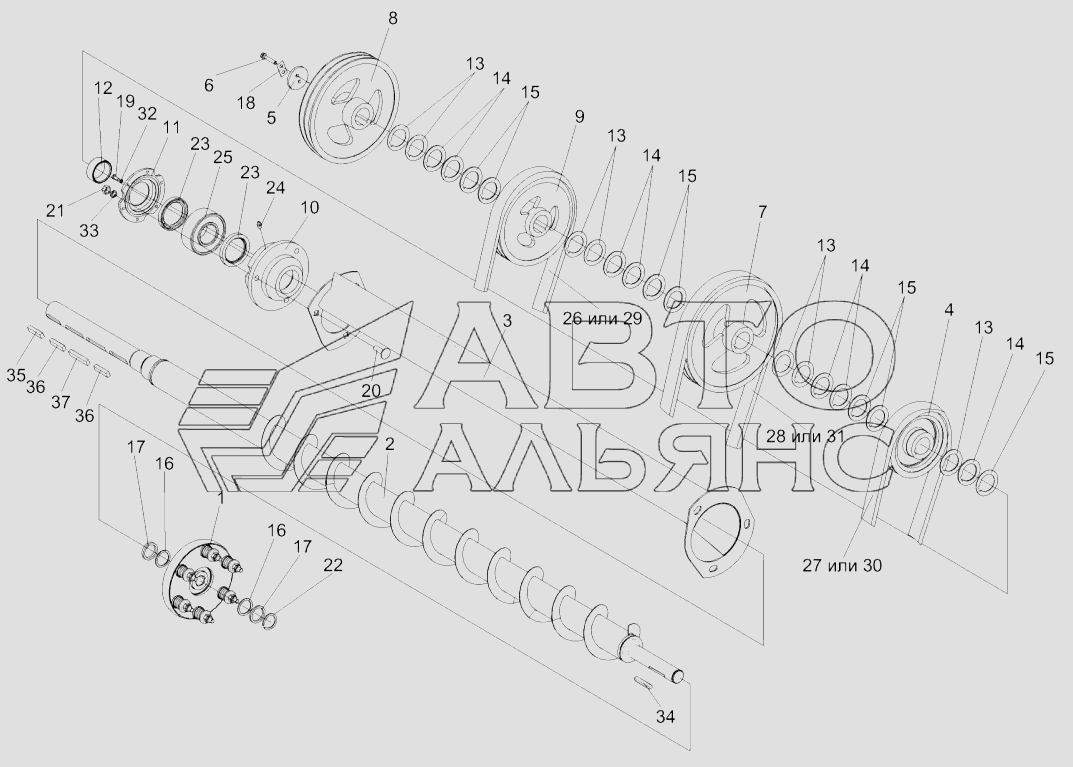

Встановлення шківів на розподільний шнек КЗК-10-0202770А
100%
Назва деталі
Очищення
Заводський номер
КЗК-12-0202000Б-03
Кількість на модель
1
№
Назва деталі
Фрикційна муфта
Заводський номер
КЗК0219020Б-01
Кількість на модель
1
№
1
Назва деталі
Розподільний шнек
Заводський номер
КЗК-10-0202770А
Кількість на модель
1
№
2
Назва деталі
Піддон
Заводський номер
КЗК-10-0202780
Кількість на модель
1
№
3
Назва деталі
Шків
Заводський номер
КЗК0202108А
Кількість на модель
1
№
4
Назва деталі
Диск
Заводський номер
КЗК0202668
Кількість на модель
1
№
5
Назва деталі
гвинт
Заводський номер
КЗК0202669
Кількість на модель
2
№
6
Назва деталі
Шків
Заводський номер
КЗК-10-0202101
Кількість на модель
1
№
7
Назва деталі
Шків
Заводський номер
КЗК-10-0202102
Кількість на модель
1
№
8
Назва деталі
Шків
Заводський номер
КЗК-10-0202106
Кількість на модель
1
№
9
Назва деталі
Корпус
Заводський номер
КЗР0218101
Кількість на модель
1
№
10
Назва деталі
Кришка
Заводський номер
КЗР0218102А
Кількість на модель
1
№
11
Назва деталі
Втулка
Заводський номер
КЗР0218653Б
Кількість на модель
1
№
12
Назва деталі
Диск
Заводський номер
КЗС0202431А
Кількість на модель
17
№
13
Назва деталі
Диск
Заводський номер
КЗС0202431А-01
Кількість на модель
8
№
14
Назва деталі
Диск
Заводський номер
КЗС0202431А-02
Кількість на модель
14
№
15
Назва деталі
КІЛЬЦО
Заводський номер
КИС0114419
Кількість на модель
16
№
16
Назва деталі
Прокладка
Заводський номер
ПДВ1504401
Кількість на модель
16
№
17
Назва деталі
Планка
Заводський номер
ПКК0135404А
Кількість на модель
1
№
18
Назва деталі
Болт M6-6gх16-7798
Заводський номер
БолтМ6-6gх16-7798
Кількість на модель
6
№
19
Назва деталі
Болт M12-6gх40-7802
Заводський номер
БолтМ12-6gх40-7802
Кількість на модель
3
№
20
Назва деталі
Гайка М12-6G-5915
Заводський номер
ГайкаМ12-6G-5915
Кількість на модель
39
№
21
Назва деталі
Кільце В35-13940
Заводський номер
В35-13940
Кількість на модель
1
№
22
Назва деталі
Манжета 1.2-60х85-1-8752
Заводський номер
1.2-60х85-1-8752
Кількість на модель
2
№
23
Назва деталі
Маслянка
Заводський номер
1.2-19853
Кількість на модель
3
№
24
Назва деталі
Подшипник
Заводський номер
53610-24696
Кількість на модель
1
№
25
Назва деталі
Ремінь
Заводський номер
2HB1912La
Кількість на модель
1
№
26
Назва деталі
Ремінь
Заводський номер
2HB2907La
Кількість на модель
1
№
27
Назва деталі
Ремінь
Заводський номер
2HB3110La
Кількість на модель
1
№
28
Назва деталі
Ремінь
Заводський номер
2HBBP1912
Кількість на модель
1
№
29
Назва деталі
Ремінь
Заводський номер
2HBBP2907
Кількість на модель
1
№
30
Назва деталі
Ремінь
Заводський номер
2HBBP3110KА
Кількість на модель
1
№
31
Назва деталі
Диск 6T.65G-6402
Заводський номер
Шайба6Т.65Г-6402
Кількість на модель
6
№
32
Назва деталі
Диск 12T.65G-6402
Заводський номер
Шайба12Т.65Г-6402
Кількість на модель
74
№
33
Назва деталі
Шпонка 10х8х63-23360
Заводський номер
Шпонка10х8х63-23360
Кількість на модель
1
№
34
Назва деталі
Шпонка 2-14х9х40-23360
Заводський номер
Шпонка2-14х9х40-23360
Кількість на модель
1
№
35
Назва деталі
Шпонка 2-14х9х56-23360
Заводський номер
Шпонка2-14х9х56-23360
Кількість на модель
2
№
36
Назва деталі
Шпонка 2-14х9х63-23360
Заводський номер
Шпонка2-14х9х63-23360
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Очищення | КЗК-12-0202000Б-03 | 1 | 1 | |||||
| 1 | Фрикційна муфта | КЗК0219020Б-01 | 1 | 1 | 1 | |||
| 2 | Розподільний шнек | КЗК-10-0202770А | 1 | 1 | 2 | |||
| 3 | Піддон | КЗК-10-0202780 | 1 | 1 | 3 | |||
| 4 | Шків | КЗК0202108А | 1 | 1 | 4 | |||
| 5 | Диск | КЗК0202668 | 1 | 1 | 5 | |||
| 6 | гвинт | КЗК0202669 | 2 | 2 | 6 | |||
| 7 | Шків | КЗК-10-0202101 | 1 | 1 | 7 | |||
| 8 | Шків | КЗК-10-0202102 | 1 | 1 | 8 | |||
| 9 | Шків | КЗК-10-0202106 | 1 | 1 | 9 | |||
| 10 | Корпус | КЗР0218101 | 1 | 1 | 10 | |||
| 11 | Кришка | КЗР0218102А | 1 | 1 | 11 | |||
| 12 | Втулка | КЗР0218653Б | 1 | 1 | 12 | |||
| 13 | Диск | КЗС0202431А | 17 | 17 | 13 | |||
| 14 | Диск | КЗС0202431А-01 | 8 | 8 | 14 | |||
| 15 | Диск | КЗС0202431А-02 | 14 | 14 | 15 | |||
| 16 | КІЛЬЦО | КИС0114419 | 16 | 16 | 16 | |||
| 17 | Прокладка | ПДВ1504401 | 16 | 16 | 17 | |||
| 18 | Планка | ПКК0135404А | 1 | 1 | 18 | |||
| 19 | Болт M6-6gх16-7798 | БолтМ6-6gх16-7798 | 6 | 6 | 19 | |||
| 20 | Болт M12-6gх40-7802 | БолтМ12-6gх40-7802 | 3 | 3 | 20 | |||
| 21 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 39 | 39 | 21 | |||
| 22 | Кільце В35-13940 | В35-13940 | 1 | 1 | 22 | |||
| 23 | Манжета 1.2-60х85-1-8752 | 1.2-60х85-1-8752 | 2 | 2 | 23 | |||
| 24 | Маслянка | 1.2-19853 | 3 | 3 | 24 | |||
| 25 | Подшипник | 53610-24696 | 1 | 1 | 25 | |||
| 26 | Ремінь | 2HB1912La | 1 | 1 | 26 | |||
| 27 | Ремінь | 2HB2907La | 1 | 1 | 27 | |||
| 28 | Ремінь | 2HB3110La | 1 | 1 | 28 | |||
| 29 | Ремінь | 2HBBP1912 | 1 | 1 | 29 | |||
| 30 | Ремінь | 2HBBP2907 | 1 | 1 | 30 | |||
| 31 | Ремінь | 2HBBP3110KА | 1 | 1 | 31 | |||
| 32 | Диск 6T.65G-6402 | Шайба6Т.65Г-6402 | 6 | 6 | 32 | |||
| 33 | Диск 12T.65G-6402 | Шайба12Т.65Г-6402 | 74 | 74 | 33 | |||
| 34 | Шпонка 10х8х63-23360 | Шпонка10х8х63-23360 | 1 | 1 | 34 | |||
| 35 | Шпонка 2-14х9х40-23360 | Шпонка2-14х9х40-23360 | 1 | 1 | 35 | |||
| 36 | Шпонка 2-14х9х56-23360 | Шпонка2-14х9х56-23360 | 2 | 2 | 36 | |||
| 37 | Шпонка 2-14х9х63-23360 | Шпонка2-14х9х63-23360 | 1 | 1 | 37 |
