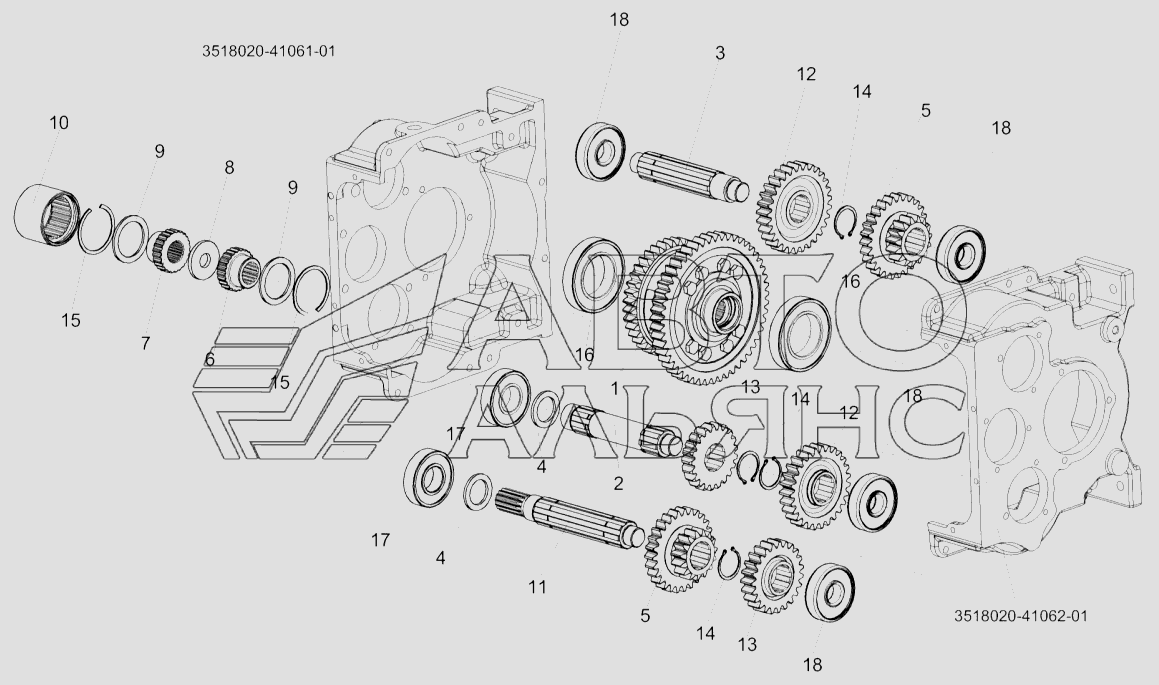

Коробка передач КЗК-12-0107530 (валів, шестерень)
100%
Назва деталі
Коробка передач
Заводський номер
КЗК-12-0107530
Кількість на модель
1
№
Назва деталі
Правий корпус коробки діапазонів
Заводський номер
3518020-41062-01
Кількість на модель
№
Назва деталі
Лівий корпус коробки діапазонів
Заводський номер
3518020-41061-01
Кількість на модель
№
Назва деталі
Диференціал
Заводський номер
КЗК-12-0107540
Кількість на модель
1
№
1
Назва деталі
Вал
Заводський номер
КЗК-812-0107643
Кількість на модель
1
№
2
Назва деталі
Вал
Заводський номер
КЗК-812-0107642
Кількість на модель
1
№
3
Назва деталі
Кільце розпірне
Заводський номер
3518020-46009
Кількість на модель
2
№
4
Назва деталі
Блок шестерень
Заводський номер
КЗК-12-0107654
Кількість на модель
2
№
5
Назва деталі
Напівмуфта первинного вала
Заводський номер
3518020-46132
Кількість на модель
1
№
6
Назва деталі
Напівмуфта гідромотора
Заводський номер
3518020-46133
Кількість на модель
1
№
7
Назва деталі
Кільце півмуфти гідромотора
Заводський номер
3518020-46134
Кількість на модель
1
№
8
Назва деталі
Дистанційне кільце напівмуфти
Заводський номер
3518020-46135
Кількість на модель
2
№
9
Назва деталі
Шліцьова втулка напівмуфти
Заводський номер
3518020-46136
Кількість на модель
1
№
10
Назва деталі
Вал
Заводський номер
КЗК-812-0107641
Кількість на модель
1
№
11
Назва деталі
Шестерня
Заводський номер
КЗК-12-0107655
Кількість на модель
2
№
12
Назва деталі
Шестерня
Заводський номер
КЗК-12-0107656
Кількість на модель
2
№
13
Назва деталі
Кільце В
Заводський номер
В50-13942
Кількість на модель
4
№
14
Назва деталі
Кільце В
Заводський номер
В85-13943
Кількість на модель
2
№
15
Назва деталі
Подшипник
Заводський номер
215-8338
Кількість на модель
2
№
16
Назва деталі
Втулка
Заводський номер
6309
Кількість на модель
2
№
17
Назва деталі
Подшипник
Заводський номер
6407
Кількість на модель
4
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач | КЗК-12-0107530 | 1 | 1 | |||||
| Правий корпус коробки діапазонів | 3518020-41062-01 | |||||||
| Лівий корпус коробки діапазонів | 3518020-41061-01 | |||||||
| 1 | Диференціал | КЗК-12-0107540 | 1 | 1 | 1 | |||
| 2 | Вал | КЗК-812-0107643 | 1 | 1 | 2 | |||
| 3 | Вал | КЗК-812-0107642 | 1 | 1 | 3 | |||
| 4 | Кільце розпірне | 3518020-46009 | 2 | 2 | 4 | |||
| 5 | Блок шестерень | КЗК-12-0107654 | 2 | 2 | 5 | |||
| 6 | Напівмуфта первинного вала | 3518020-46132 | 1 | 1 | 6 | |||
| 7 | Напівмуфта гідромотора | 3518020-46133 | 1 | 1 | 7 | |||
| 8 | Кільце півмуфти гідромотора | 3518020-46134 | 1 | 1 | 8 | |||
| 9 | Дистанційне кільце напівмуфти | 3518020-46135 | 2 | 2 | 9 | |||
| 10 | Шліцьова втулка напівмуфти | 3518020-46136 | 1 | 1 | 10 | |||
| 11 | Вал | КЗК-812-0107641 | 1 | 1 | 11 | |||
| 12 | Шестерня | КЗК-12-0107655 | 2 | 2 | 12 | |||
| 13 | Шестерня | КЗК-12-0107656 | 2 | 2 | 13 | |||
| 14 | Кільце В | В50-13942 | 4 | 4 | 14 | |||
| 15 | Кільце В | В85-13943 | 2 | 2 | 15 | |||
| 16 | Подшипник | 215-8338 | 2 | 2 | 16 | |||
| 17 | Втулка | 6309 | 2 | 2 | 17 | |||
| 18 | Подшипник | 6407 | 4 | 4 | 18 |
