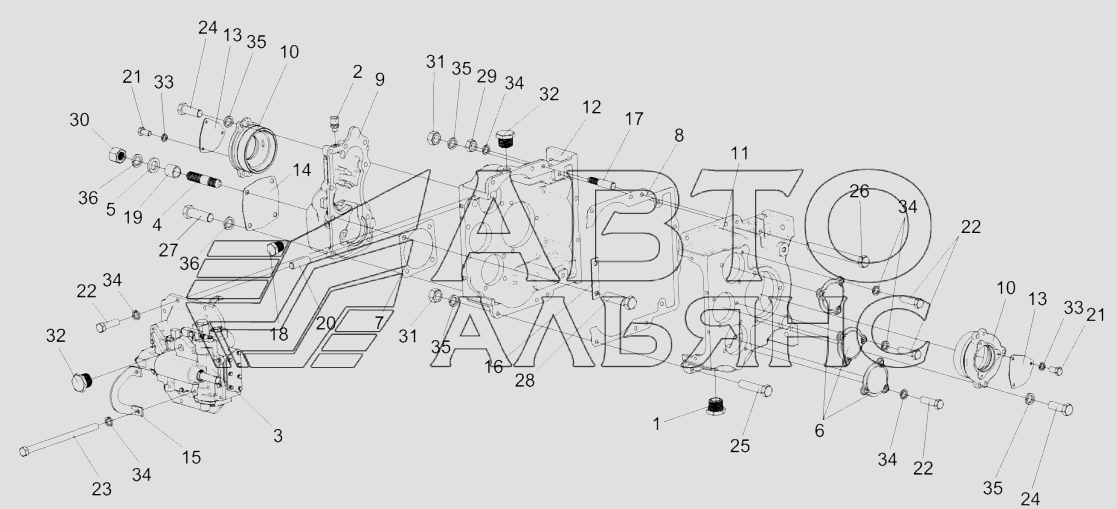

Коробка діапазонів 3518020-46150 (корпус, кришки)
100%
Назва деталі
Коробка діапазонів
Заводський номер
3518020-46150
Кількість на модель
1
№
Назва деталі
Корпус коробки діапазонів
Заводський номер
3518020-46170
Кількість на модель
1
№
Назва деталі
Затор
Заводський номер
УЭС-7-0107110
Кількість на модель
1
№
1
Назва деталі
Мило
Заводський номер
34-4-1-17А
Кількість на модель
1
№
2
Назва деталі
Механізм перемикання діапазонів __NT__0__
Заводський номер
3518020-46160
Кількість на модель
1
№
3
Назва деталі
Шпилька
Заводський номер
РСМ10.05.04.612Б
Кількість на модель
4
№
4
Назва деталі
Диск
Заводський номер
УЭС0000493
Кількість на модель
4
№
5
Назва деталі
Кришка
Заводський номер
3518020-40009
Кількість на модель
3
№
6
Назва деталі
Прокладка гідромотора
Заводський номер
3518020-40019
Кількість на модель
1
№
7
Назва деталі
Прокладка корпусу коробки діапазонів
Заводський номер
3518020-40095
Кількість на модель
1
№
8
Назва деталі
Корпус гідромотора
Заводський номер
3518020-40201
Кількість на модель
1
№
9
Назва деталі
Корпус диференціала
Заводський номер
3518020-41001
Кількість на модель
2
№
10
Назва деталі
Лівий корпус коробки діапазонів
Заводський номер
3518020-41061-01
Кількість на модель
1
№
11
Назва деталі
Правий корпус коробки діапазонів
Заводський номер
3518020-41062-01
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
3518020-44039
Кількість на модель
2
№
13
Назва деталі
Кришка
Заводський номер
3518020-44041
Кількість на модель
1
№
14
Назва деталі
Кронштейн
Заводський номер
3518020-44278
Кількість на модель
1
№
15
Назва деталі
Стопорна пластина
Заводський номер
3518020-45018
Кількість на модель
1
№
16
Назва деталі
Штифт корпусу коробки діапазонів
Заводський номер
3518020-46183
Кількість на модель
2
№
17
Назва деталі
Затор
Заводський номер
3518020-46523
Кількість на модель
1
№
18
Назва деталі
Втулка
Заводський номер
3518020-48006
Кількість на модель
4
№
19
Назва деталі
Штифт установчий
Заводський номер
3518050-46024
Кількість на модель
2
№
20
Назва деталі
Болт M8-6gx16-7796
Заводський номер
БолтМ8-6gx16-7796
Кількість на модель
6
№
21
Назва деталі
Болт M10-6gx35-7796
Заводський номер
БолтМ10-6gx35-7796
Кількість на модель
17
№
22
Назва деталі
Болт M10-6gx160-7796
Заводський номер
БолтМ10-6gx160-7796
Кількість на модель
2
№
23
Назва деталі
Болт M12-6gx35-7796
Заводський номер
БолтМ12-6gx35-7796
Кількість на модель
6
№
24
Назва деталі
Болт M12x1, 25-6gx55-7796
Заводський номер
БолтM12x1,25-6gx55-7796
Кількість на модель
6
№
25
Назва деталі
Болт M12x1, 25-6gx120-7796
Заводський номер
БолтM12x1,25-6gx120-7796
Кількість на модель
2
№
26
Назва деталі
гвинт
Заводський номер
БолтM14-6gx45-7796
Кількість на модель
6
№
27
Назва деталі
гвинт
Заводський номер
БолтM14-6gx50-7796
Кількість на модель
4
№
28
Назва деталі
Гайка
Заводський номер
ГайкаM10-6H-5915
Кількість на модель
2
№
29
Назва деталі
Гайка
Заводський номер
ГайкаM14-6G-5915
Кількість на модель
4
№
30
Назва деталі
Гайка 25-6G-15523, M12x1
Заводський номер
ГайкаM12x1,25-6G-15523
Кількість на модель
8
№
31
Назва деталі
Пробка КГ 3/4
Заводський номер
ПробкаКГ3/4
Кількість на модель
2
№
32
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т65Г-6402
Кількість на модель
6
№
33
Назва деталі
Диск 10T.65G-6402
Заводський номер
Шайба10Т65Г-6402
Кількість на модель
19
№
34
Назва деталі
Диск 12T.65G-6402
Заводський номер
Шайба12Т65Г-6402
Кількість на модель
6
№
35
Назва деталі
Диск 14T.65G-6402
Заводський номер
Шайба14Т65Г-6402
Кількість на модель
12
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка діапазонів | 3518020-46150 | 1 | 1 | |||||
| Корпус коробки діапазонів | 3518020-46170 | 1 | 1 | |||||
| 1 | Затор | УЭС-7-0107110 | 1 | 1 | 1 | |||
| 2 | Мило | 34-4-1-17А | 1 | 1 | 2 | |||
| 3 | Механізм перемикання діапазонів __NT__0__ | 3518020-46160 | 1 | 1 | 3 | |||
| 4 | Шпилька | РСМ10.05.04.612Б | 4 | 4 | 4 | |||
| 5 | Диск | УЭС0000493 | 4 | 4 | 5 | |||
| 6 | Кришка | 3518020-40009 | 3 | 3 | 6 | |||
| 7 | Прокладка гідромотора | 3518020-40019 | 1 | 1 | 7 | |||
| 8 | Прокладка корпусу коробки діапазонів | 3518020-40095 | 1 | 1 | 8 | |||
| 9 | Корпус гідромотора | 3518020-40201 | 1 | 1 | 9 | |||
| 10 | Корпус диференціала | 3518020-41001 | 2 | 2 | 10 | |||
| 11 | Лівий корпус коробки діапазонів | 3518020-41061-01 | 1 | 1 | 11 | |||
| 12 | Правий корпус коробки діапазонів | 3518020-41062-01 | 1 | 1 | 12 | |||
| 13 | Кришка | 3518020-44039 | 2 | 2 | 13 | |||
| 14 | Кришка | 3518020-44041 | 1 | 1 | 14 | |||
| 15 | Кронштейн | 3518020-44278 | 1 | 1 | 15 | |||
| 16 | Стопорна пластина | 3518020-45018 | 1 | 1 | 16 | |||
| 17 | Штифт корпусу коробки діапазонів | 3518020-46183 | 2 | 2 | 17 | |||
| 18 | Затор | 3518020-46523 | 1 | 1 | 18 | |||
| 19 | Втулка | 3518020-48006 | 4 | 4 | 19 | |||
| 20 | Штифт установчий | 3518050-46024 | 2 | 2 | 20 | |||
| 21 | Болт M8-6gx16-7796 | БолтМ8-6gx16-7796 | 6 | 6 | 21 | |||
| 22 | Болт M10-6gx35-7796 | БолтМ10-6gx35-7796 | 17 | 17 | 22 | |||
| 23 | Болт M10-6gx160-7796 | БолтМ10-6gx160-7796 | 2 | 2 | 23 | |||
| 24 | Болт M12-6gx35-7796 | БолтМ12-6gx35-7796 | 6 | 6 | 24 | |||
| 25 | Болт M12x1, 25-6gx55-7796 | БолтM12x1,25-6gx55-7796 | 6 | 6 | 25 | |||
| 26 | Болт M12x1, 25-6gx120-7796 | БолтM12x1,25-6gx120-7796 | 2 | 2 | 26 | |||
| 27 | гвинт | БолтM14-6gx45-7796 | 6 | 6 | 27 | |||
| 28 | гвинт | БолтM14-6gx50-7796 | 4 | 4 | 28 | |||
| 29 | Гайка | ГайкаM10-6H-5915 | 2 | 2 | 29 | |||
| 30 | Гайка | ГайкаM14-6G-5915 | 4 | 4 | 30 | |||
| 31 | Гайка 25-6G-15523, M12x1 | ГайкаM12x1,25-6G-15523 | 8 | 8 | 31 | |||
| 32 | Пробка КГ 3/4 | ПробкаКГ3/4 | 2 | 2 | 32 | |||
| 33 | Диск 8T.65G-6402 | Шайба8Т65Г-6402 | 6 | 6 | 33 | |||
| 34 | Диск 10T.65G-6402 | Шайба10Т65Г-6402 | 19 | 19 | 34 | |||
| 35 | Диск 12T.65G-6402 | Шайба12Т65Г-6402 | 6 | 6 | 35 | |||
| 36 | Диск 14T.65G-6402 | Шайба14Т65Г-6402 | 12 | 12 | 36 |
