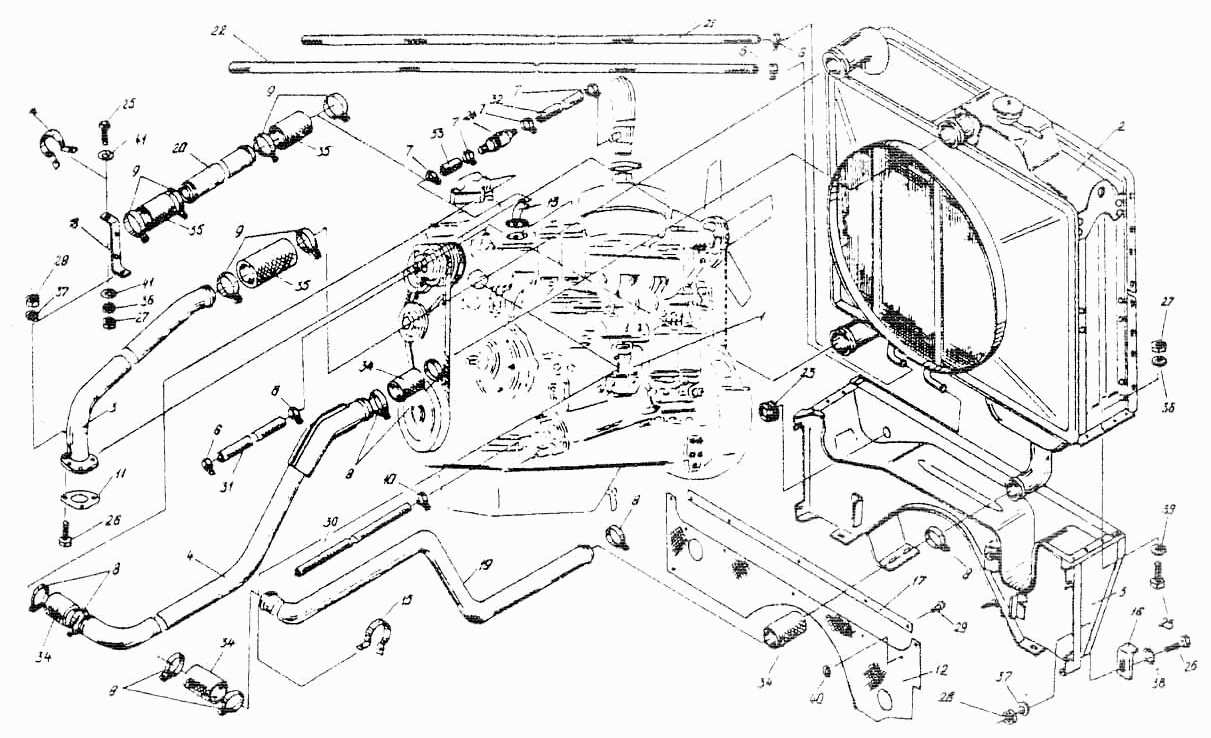

Встановлення дизельного двигуна СМД-31-01 УЕС0400000
100%
Назва деталі
Ущільнення
Заводський номер
УЭС0400370
Кількість на модель
1
№
Назва деталі
Виштовхувач
Заводський номер
УЭС0400390
Кількість на модель
1
№
Назва деталі
Двигун
Заводський номер
УЭС0400010
Кількість на модель
1
№
1
Назва деталі
Радіатор
Заводський номер
УЭС0400050
Кількість на модель
1
№
2
Назва деталі
Повітряна труба
Заводський номер
УЭС0400100
Кількість на модель
1
№
3
Назва деталі
Водяна труба
Заводський номер
УЭС0400140А
Кількість на модель
1
№
4
Назва деталі
Рама під радіатором
Заводський номер
УЭС0400330
Кількість на модель
1
№
5
Назва деталі
Стяжний хомут
Заводський номер
А23-02.160
Кількість на модель
4
№
6
Назва деталі
Стяжний хомут
Заводський номер
А23-02.180
Кількість на модель
4
№
7
Назва деталі
Хомут
Заводський номер
А23-02.200
Кількість на модель
7
№
8
Назва деталі
Стяжний хомут
Заводський номер
А23-02.210
Кількість на модель
6
№
9
Назва деталі
Черв'ячний хомут
Заводський номер
308764-А
Кількість на модель
1
№
10
Назва деталі
Прокладка
Заводський номер
УЭС0400004
Кількість на модель
1
№
11
Назва деталі
Ущільнення
Заводський номер
УЭС0400027
Кількість на модель
1
№
12
Назва деталі
Фланець
Заводський номер
УЭС0400038
Кількість на модель
1
№
13
Назва деталі
Хомут
Заводський номер
УЭС0400444
Кількість на модель
1
№
14
Назва деталі
Хомут
Заводський номер
УЭС0400444-01
Кількість на модель
1
№
15
Назва деталі
Кронштейн
Заводський номер
УЭС0400469
Кількість на модель
1
№
16
Назва деталі
Планка
Заводський номер
УЭС0400488
Кількість на модель
1
№
17
Назва деталі
Кронштейн
Заводський номер
УЭС0400504
Кількість на модель
1
№
18
Назва деталі
Водяна труба
Заводський номер
УЭС0400801
Кількість на модель
1
№
19
Назва деталі
Повітряна труба
Заводський номер
УЭС0400803
Кількість на модель
1
№
20
Назва деталі
Рукав
Заводський номер
УЭС0601001-01
Кількість на модель
1
№
21
Назва деталі
Рукав
Заводський номер
УЭС0601001-02
Кількість на модель
1
№
22
Назва деталі
Втулка
Заводський номер
500АС-3724042
Кількість на модель
1
№
23
Назва деталі
Клапан ежектора
Заводський номер
23-12С4
Кількість на модель
1
№
24
Назва деталі
Болт M10-6e25-7796
Заводський номер
Болт М10-6ех25-7796
Кількість на модель
9
№
25
Назва деталі
Болт M12-6e25-7796
Заводський номер
Болт М12-6ех25-7796
Кількість на модель
4
№
26
Назва деталі
Гайка М10.6G-5915
Заводський номер
Гайка М10.6G-5915
Кількість на модель
9
№
27
Назва деталі
Гайка М12.6G-5915
Заводський номер
Гайка М12.6G-5915
Кількість на модель
2
№
28
Назва деталі
Заклепка 6х7-12642
Заводський номер
Заклепка 6х7-12642
Кількість на модель
5
№
29
Назва деталі
Рукав 14х23-1 ,610362
Заводський номер
Рукав 14х23-1 ,610362
Кількість на модель
1
№
30
Назва деталі
Рукав 25х38,5-1,57В-10362
Заводський номер
Рукав 25х38,5-1,57В-10362
Кількість на модель
1
№
31
Назва деталі
Рукав 42х56,5-1,47-10362
Заводський номер
Рукав 42х56,5-1,47-10362
Кількість на модель
1
№
32
Назва деталі
Рукав 60-71-150-0,2(2)
Заводський номер
Рукав 60-71-150-0,2(2)
Кількість на модель
4
№
34
Назва деталі
Рукав 76-87-100-0,2(2)
Заводський номер
Рукав 76-87-100-0,2(2)
Кількість на модель
3
№
35
Назва деталі
Диск 10.65G-6402
Заводський номер
Шайба 10.65Г-6402
Кількість на модель
9
№
36
Назва деталі
Диск 12.65G-6402
Заводський номер
Шайба 12.65Г-6402
Кількість на модель
2
№
37
Назва деталі
Диск
Заводський номер
Шайба 12.01-6957
Кількість на модель
1
№
38
Назва деталі
Диск 10x3-104502
Заводський номер
Шайба 10х3-104502
Кількість на модель
8
№
39
Назва деталі
Диск
Заводський номер
Шайба 6.01-11371
Кількість на модель
5
№
40
Назва деталі
Диск
Заводський номер
Шайба 10.01-11371
Кількість на модель
2
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Ущільнення | УЭС0400370 | 1 | 1 | |||||
| Виштовхувач | УЭС0400390 | 1 | 1 | |||||
| 1 | Двигун | УЭС0400010 | 1 | 1 | 1 | |||
| 2 | Радіатор | УЭС0400050 | 1 | 1 | 2 | |||
| 3 | Повітряна труба | УЭС0400100 | 1 | 1 | 3 | |||
| 4 | Водяна труба | УЭС0400140А | 1 | 1 | 4 | |||
| 5 | Рама під радіатором | УЭС0400330 | 1 | 1 | 5 | |||
| 6 | Стяжний хомут | А23-02.160 | 4 | 4 | 6 | |||
| 7 | Стяжний хомут | А23-02.180 | 4 | 4 | 7 | |||
| 8 | Хомут | А23-02.200 | 7 | 7 | 8 | |||
| 9 | Стяжний хомут | А23-02.210 | 6 | 6 | 9 | |||
| 10 | Черв'ячний хомут | 308764-А | 1 | 1 | 10 | |||
| 11 | Прокладка | УЭС0400004 | 1 | 1 | 11 | |||
| 12 | Ущільнення | УЭС0400027 | 1 | 1 | 12 | |||
| 13 | Фланець | УЭС0400038 | 1 | 1 | 13 | |||
| 14 | Хомут | УЭС0400444 | 1 | 1 | 14 | |||
| 15 | Хомут | УЭС0400444-01 | 1 | 1 | 15 | |||
| 16 | Кронштейн | УЭС0400469 | 1 | 1 | 16 | |||
| 17 | Планка | УЭС0400488 | 1 | 1 | 17 | |||
| 18 | Кронштейн | УЭС0400504 | 1 | 1 | 18 | |||
| 19 | Водяна труба | УЭС0400801 | 1 | 1 | 19 | |||
| 20 | Повітряна труба | УЭС0400803 | 1 | 1 | 20 | |||
| 21 | Рукав | УЭС0601001-01 | 1 | 1 | 21 | |||
| 22 | Рукав | УЭС0601001-02 | 1 | 1 | 22 | |||
| 23 | Втулка | 500АС-3724042 | 1 | 1 | 23 | |||
| 24 | Клапан ежектора | 23-12С4 | 1 | 1 | 24 | |||
| 25 | Болт M10-6e25-7796 | Болт М10-6ех25-7796 | 9 | 9 | 25 | |||
| 26 | Болт M12-6e25-7796 | Болт М12-6ех25-7796 | 4 | 4 | 26 | |||
| 27 | Гайка М10.6G-5915 | Гайка М10.6G-5915 | 9 | 9 | 27 | |||
| 28 | Гайка М12.6G-5915 | Гайка М12.6G-5915 | 2 | 2 | 28 | |||
| 29 | Заклепка 6х7-12642 | Заклепка 6х7-12642 | 5 | 5 | 29 | |||
| 30 | Рукав 14х23-1 ,610362 | Рукав 14х23-1 ,610362 | 1 | 1 | 30 | |||
| 31 | Рукав 25х38,5-1,57В-10362 | Рукав 25х38,5-1,57В-10362 | 1 | 1 | 31 | |||
| 32 | Рукав 42х56,5-1,47-10362 | Рукав 42х56,5-1,47-10362 | 1 | 1 | 32 | |||
| 34 | Рукав 60-71-150-0,2(2) | Рукав 60-71-150-0,2(2) | 4 | 4 | 34 | |||
| 35 | Рукав 76-87-100-0,2(2) | Рукав 76-87-100-0,2(2) | 3 | 3 | 35 | |||
| 36 | Диск 10.65G-6402 | Шайба 10.65Г-6402 | 9 | 9 | 36 | |||
| 37 | Диск 12.65G-6402 | Шайба 12.65Г-6402 | 2 | 2 | 37 | |||
| 38 | Диск | Шайба 12.01-6957 | 1 | 1 | 38 | |||
| 39 | Диск 10x3-104502 | Шайба 10х3-104502 | 8 | 8 | 39 | |||
| 40 | Диск | Шайба 6.01-11371 | 5 | 5 | 40 | |||
| 41 | Диск | Шайба 10.01-11371 | 2 | 2 | 41 |
