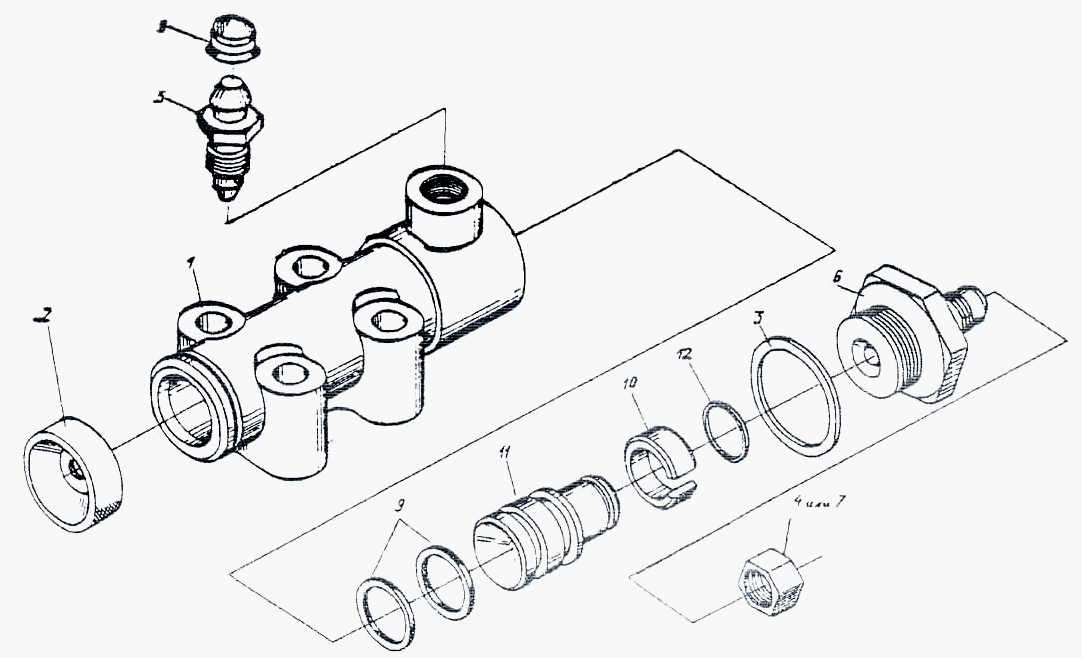

Гідроциліндр гальма
100%
Назва деталі
Гідроциліндр гальма
Заводський номер
МК-23М.03.220-А
Кількість на модель
1
№
Назва деталі
Корпус гідроциліндра
Заводський номер
МК-23М.03.116
Кількість на модель
1
№
1
Назва деталі
Ковпак захисний
Заводський номер
54-00081
Кількість на модель
1
№
2
Назва деталі
Прокладка штуцера
Заводський номер
54-00113
Кількість на модель
1
№
3
Назва деталі
Шапка
Заводський номер
54-00738
Кількість на модель
1
№
4
Назва деталі
Клапан
Заводський номер
54-60269-А
Кількість на модель
1
№
5
Назва деталі
Штуцер головного гальмівного циліндра
Заводський номер
54-60295-А
Кількість на модель
1
№
6
Назва деталі
Заглушка
Заводський номер
54-61608
Кількість на модель
1
№
7
Назва деталі
Ковпак
Заводський номер
75Ш-100346
Кількість на модель
1
№
8
Назва деталі
КІЛЬЦО
Заводський номер
3518020-40153
Кількість на модель
2
№
9
Назва деталі
КІЛЬЦО
Заводський номер
3518020-46368
Кількість на модель
1
№
10
Назва деталі
Поршень гідроциліндра
Заводський номер
3518020-46369
Кількість на модель
1
№
11
Назва деталі
КІЛЬЦО
Заводський номер
В16-13940
Кількість на модель
1
№
12
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідроциліндр гальма | МК-23М.03.220-А | 1 | 1 | |||||
| 1 | Корпус гідроциліндра | МК-23М.03.116 | 1 | 1 | 1 | |||
| 2 | Ковпак захисний | 54-00081 | 1 | 1 | 2 | |||
| 3 | Прокладка штуцера | 54-00113 | 1 | 1 | 3 | |||
| 4 | Шапка | 54-00738 | 1 | 1 | 4 | |||
| 5 | Клапан | 54-60269-А | 1 | 1 | 5 | |||
| 6 | Штуцер головного гальмівного циліндра | 54-60295-А | 1 | 1 | 6 | |||
| 7 | Заглушка | 54-61608 | 1 | 1 | 7 | |||
| 8 | Ковпак | 75Ш-100346 | 1 | 1 | 8 | |||
| 9 | КІЛЬЦО | 3518020-40153 | 2 | 2 | 9 | |||
| 10 | КІЛЬЦО | 3518020-46368 | 1 | 1 | 10 | |||
| 11 | Поршень гідроциліндра | 3518020-46369 | 1 | 1 | 11 | |||
| 12 | КІЛЬЦО | В16-13940 | 1 | 1 | 12 |
