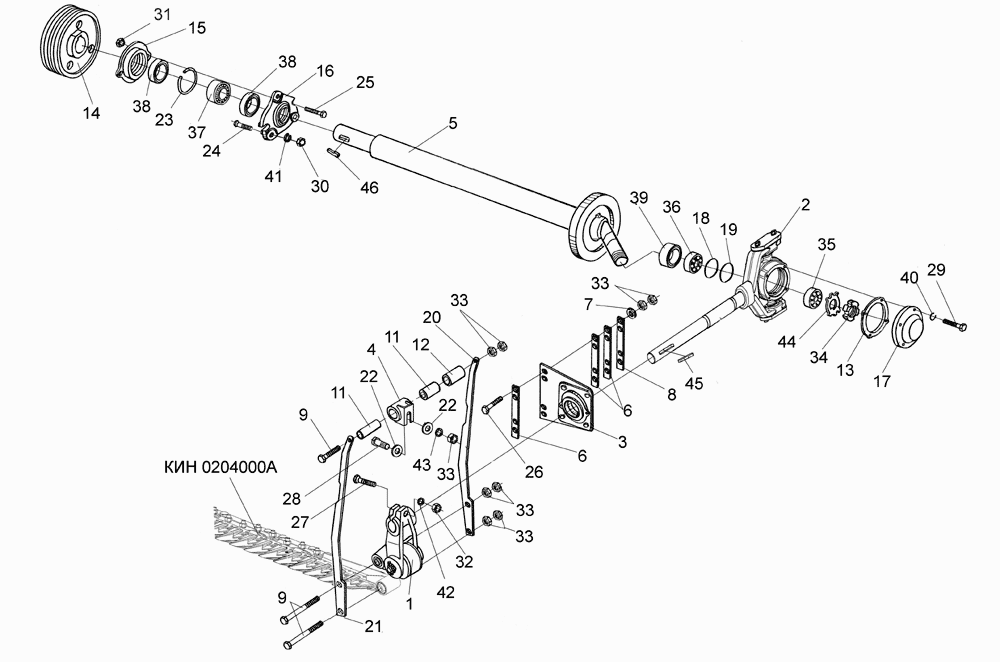

Привід різального механізму
100%
Назва деталі
Кришка
Заводський номер
КИС 0234000
Кількість на модель
1
№
Назва деталі
Корпус подшипника
Заводський номер
КИС 0235000
Кількість на модель
1
№
Назва деталі
Кронштейн у зборі
Заводський номер
КИН 0213000
Кількість на модель
1
№
Назва деталі
Привід ножа
Заводський номер
КИС 0126020В
Кількість на модель
1
№
1
Назва деталі
Коливальний механізм у зборі
Заводський номер
КИС 0216030Б
Кількість на модель
1
№
2
Назва деталі
Проміжна опора
Заводський номер
КИС 0216040Б
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
КИН 0213010
Кількість на модель
1
№
4
Назва деталі
Вал
Заводський номер
КИН 0214000
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
КИС 0200001А
Кількість на модель
2
№
6
Назва деталі
Диск
Заводський номер
КИС 0200409А
Кількість на модель
1
№
7
Назва деталі
Смуга
Заводський номер
КИС 0200501А
Кількість на модель
2
№
8
Назва деталі
гвинт
Заводський номер
КИС 0200604
Кількість на модель
3
№
9
Назва деталі
Втулка
Заводський номер
КИС 0205001А
Кількість на модель
1
№
10
Назва деталі
Внутрішня втулка
Заводський номер
КИС 0205801А
Кількість на модель
1
№
11
Назва деталі
Зовнішня втулка
Заводський номер
КИС 0205802А
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
КИС 0216002А
Кількість на модель
1
№
13
Назва деталі
Шківи діаметром 250
Заводський номер
КИС 0216101Б
Кількість на модель
1
№
14
Назва деталі
Кришка підшипника
Заводський номер
КИС 0216103А
Кількість на модель
1
№
15
Назва деталі
Корпус подшипника
Заводський номер
КИС 0216201А
Кількість на модель
1
№
16
Назва деталі
Кришка
Заводський номер
КИС 0216409А
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
КИС 0216502А
Кількість на модель
3
№
18
Назва деталі
Регулювальна прокладка
Заводський номер
КИС 0216502А-01
Кількість на модель
3
№
19
Назва деталі
Тяга
Заводський номер
КИН 0200406
Кількість на модель
1
№
20
Назва деталі
Тяга
Заводський номер
КИН 0200406-01
Кількість на модель
1
№
21
Назва деталі
Спеціальна шайба
Заводський номер
КУЖ 0201422
Кількість на модель
1
№
22
Назва деталі
Кільце
Заводський номер
Н.026.507
Кількість на модель
1
№
23
Назва деталі
Болт M10-6eх50 – 7796
Заводський номер
[Болт М10-6ех50 – 7796]
Кількість на модель
2
№
24
Назва деталі
Болт M12-6eх45 – 7796
Заводський номер
[Болт М12-6ех45 – 7796]
Кількість на модель
4
№
25
Назва деталі
Болт M12-6eх55 – 7796
Заводський номер
[Болт М12-6ех55 – 7796]
Кількість на модель
4
№
26
Назва деталі
Болт M14-6eх80 – 7796
Заводський номер
[Болт М14-6ех80 – 7796]
Кількість на модель
1
№
27
Назва деталі
Болт M16-6eх50 – 7796
Заводський номер
[Болт М16-6ех50 – 7796]
Кількість на модель
1
№
28
Назва деталі
Болт M6-6eх16 – 7798
Заводський номер
[Болт М6-6ех16 – 7798]
Кількість на модель
4
№
29
Назва деталі
Гайка М10-6g – 5915
Заводський номер
[Гайка М10-6g – 5915]
Кількість на модель
2
№
30
Назва деталі
Гайка М12-6g – 5915
Заводський номер
[Гайка М12-6g – 5915]
Кількість на модель
8
№
31
Назва деталі
Гайка М14-6g – 5915
Заводський номер
[Гайка М14-6g – 5915]
Кількість на модель
1
№
32
Назва деталі
Гайка М16-6g – 5915
Заводський номер
[Гайка М16-6g – 5915]
Кількість на модель
7
№
33
Назва деталі
Гайка ВМ39х1,5-6g – 11871
Заводський номер
[Гайка ВМ39х1,5-6g – 11871]
Кількість на модель
2
№
34
Назва деталі
Подшипник 7208А – 27365
Заводський номер
[Подшипник 7208А – 27365]
Кількість на модель
2
№
35
Назва деталі
Подшипник 7508А – 27365
Заводський номер
[Подшипник 7508А – 27365]
Кількість на модель
2
№
36
Назва деталі
Подшипник 11209 – 28428
Заводський номер
[Подшипник 11209 – 28428]
Кількість на модель
1
№
37
Назва деталі
Манжета 2.2-45х65-1 – 8752
Заводський номер
[Манжета 2.2-45х65-1 – 8752]
Кількість на модель
2
№
38
Назва деталі
Манжета 2.2-55х80-1 – 8752
Заводський номер
[Манжета 2.2-55х80-1 – 8752]
Кількість на модель
1
№
39
Назва деталі
Диск 6T 65G – 6402
Заводський номер
[Шайба 6Т 65Г – 6402]
Кількість на модель
4
№
40
Назва деталі
Диск 10T 65G – 6402
Заводський номер
[Шайба 10Т 65Г – 6402]
Кількість на модель
2
№
41
Назва деталі
Диск 14T 65G – 6402
Заводський номер
[Шайба 14Т 65Г – 6402]
Кількість на модель
1
№
42
Назва деталі
Диск 16T 65G – 6402
Заводський номер
[Шайба 16Т 65Г – 6402]
Кількість на модель
1
№
43
Назва деталі
Диск N39.01 – 11872
Заводський номер
[Шайба Н39.01 – 11872]
Кількість на модель
1
№
44
Назва деталі
Шпонка 12х8х70 – 23360
Заводський номер
[Шпонка 12х8х70 – 23360]
Кількість на модель
1
№
45
Назва деталі
Шпонка 14х9х63 – 24068
Заводський номер
[Шпонка 14х9х63 – 24068]
Кількість на модель
1
№
46
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кришка | КИС 0234000 | 1 | 1 | |||||
| Корпус подшипника | КИС 0235000 | 1 | 1 | |||||
| Кронштейн у зборі | КИН 0213000 | 1 | 1 | |||||
| 1 | Привід ножа | КИС 0126020В | 1 | 1 | 1 | |||
| 2 | Коливальний механізм у зборі | КИС 0216030Б | 1 | 1 | 2 | |||
| 3 | Проміжна опора | КИС 0216040Б | 1 | 1 | 3 | |||
| 4 | Кронштейн | КИН 0213010 | 1 | 1 | 4 | |||
| 5 | Вал | КИН 0214000 | 1 | 1 | 5 | |||
| 6 | Прокладка | КИС 0200001А | 2 | 2 | 6 | |||
| 7 | Диск | КИС 0200409А | 1 | 1 | 7 | |||
| 8 | Смуга | КИС 0200501А | 2 | 2 | 8 | |||
| 9 | гвинт | КИС 0200604 | 3 | 3 | 9 | |||
| 10 | Втулка | КИС 0205001А | 1 | 1 | 10 | |||
| 11 | Внутрішня втулка | КИС 0205801А | 1 | 1 | 11 | |||
| 12 | Зовнішня втулка | КИС 0205802А | 1 | 1 | 12 | |||
| 13 | Прокладка | КИС 0216002А | 1 | 1 | 13 | |||
| 14 | Шківи діаметром 250 | КИС 0216101Б | 1 | 1 | 14 | |||
| 15 | Кришка підшипника | КИС 0216103А | 1 | 1 | 15 | |||
| 16 | Корпус подшипника | КИС 0216201А | 1 | 1 | 16 | |||
| 17 | Кришка | КИС 0216409А | 1 | 1 | 17 | |||
| 18 | Прокладка | КИС 0216502А | 3 | 3 | 18 | |||
| 19 | Регулювальна прокладка | КИС 0216502А-01 | 3 | 3 | 19 | |||
| 20 | Тяга | КИН 0200406 | 1 | 1 | 20 | |||
| 21 | Тяга | КИН 0200406-01 | 1 | 1 | 21 | |||
| 22 | Спеціальна шайба | КУЖ 0201422 | 1 | 1 | 22 | |||
| 23 | Кільце | Н.026.507 | 1 | 1 | 23 | |||
| 24 | Болт M10-6eх50 – 7796 | [Болт М10-6ех50 – 7796] | 2 | 2 | 24 | |||
| 25 | Болт M12-6eх45 – 7796 | [Болт М12-6ех45 – 7796] | 4 | 4 | 25 | |||
| 26 | Болт M12-6eх55 – 7796 | [Болт М12-6ех55 – 7796] | 4 | 4 | 26 | |||
| 27 | Болт M14-6eх80 – 7796 | [Болт М14-6ех80 – 7796] | 1 | 1 | 27 | |||
| 28 | Болт M16-6eх50 – 7796 | [Болт М16-6ех50 – 7796] | 1 | 1 | 28 | |||
| 29 | Болт M6-6eх16 – 7798 | [Болт М6-6ех16 – 7798] | 4 | 4 | 29 | |||
| 30 | Гайка М10-6g – 5915 | [Гайка М10-6g – 5915] | 2 | 2 | 30 | |||
| 31 | Гайка М12-6g – 5915 | [Гайка М12-6g – 5915] | 8 | 8 | 31 | |||
| 32 | Гайка М14-6g – 5915 | [Гайка М14-6g – 5915] | 1 | 1 | 32 | |||
| 33 | Гайка М16-6g – 5915 | [Гайка М16-6g – 5915] | 7 | 7 | 33 | |||
| 34 | Гайка ВМ39х1,5-6g – 11871 | [Гайка ВМ39х1,5-6g – 11871] | 2 | 2 | 34 | |||
| 35 | Подшипник 7208А – 27365 | [Подшипник 7208А – 27365] | 2 | 2 | 35 | |||
| 36 | Подшипник 7508А – 27365 | [Подшипник 7508А – 27365] | 2 | 2 | 36 | |||
| 37 | Подшипник 11209 – 28428 | [Подшипник 11209 – 28428] | 1 | 1 | 37 | |||
| 38 | Манжета 2.2-45х65-1 – 8752 | [Манжета 2.2-45х65-1 – 8752] | 2 | 2 | 38 | |||
| 39 | Манжета 2.2-55х80-1 – 8752 | [Манжета 2.2-55х80-1 – 8752] | 1 | 1 | 39 | |||
| 40 | Диск 6T 65G – 6402 | [Шайба 6Т 65Г – 6402] | 4 | 4 | 40 | |||
| 41 | Диск 10T 65G – 6402 | [Шайба 10Т 65Г – 6402] | 2 | 2 | 41 | |||
| 42 | Диск 14T 65G – 6402 | [Шайба 14Т 65Г – 6402] | 1 | 1 | 42 | |||
| 43 | Диск 16T 65G – 6402 | [Шайба 16Т 65Г – 6402] | 1 | 1 | 43 | |||
| 44 | Диск N39.01 – 11872 | [Шайба Н39.01 – 11872] | 1 | 1 | 44 | |||
| 45 | Шпонка 12х8х70 – 23360 | [Шпонка 12х8х70 – 23360] | 1 | 1 | 45 | |||
| 46 | Шпонка 14х9х63 – 24068 | [Шпонка 14х9х63 – 24068] | 1 | 1 | 46 |
