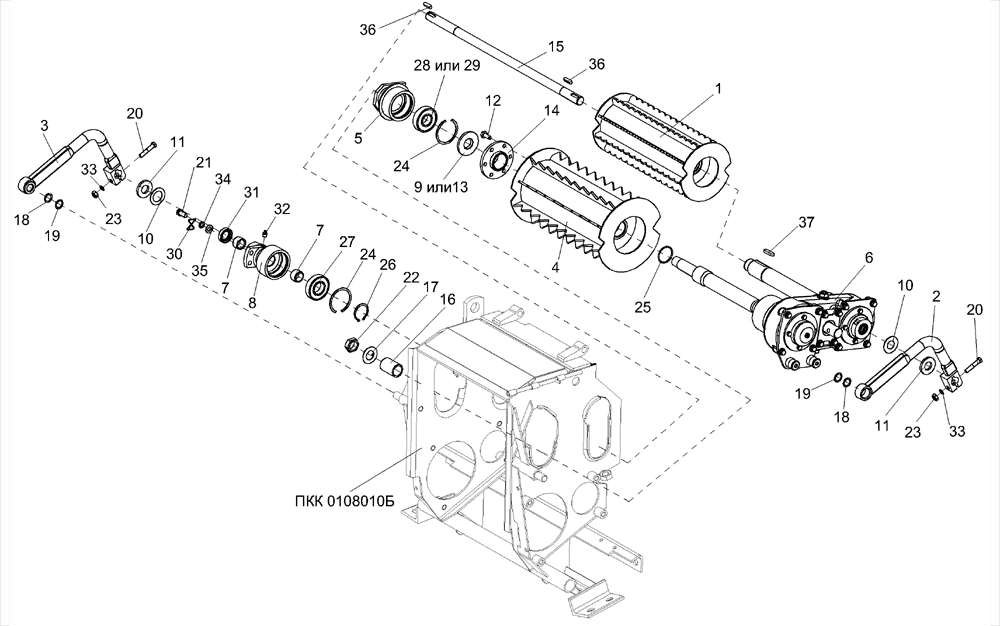

Живильний апарат (установка редуктора ПКК 0118000Б)
100%
Назва деталі
Блок живлення
Заводський номер
ПКК 0108000Б
Кількість на модель
1
№
Назва деталі
Корпус у зборі
Заводський номер
ПКК 0108150А
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
ПКК 0108160Б
Кількість на модель
1
№
Назва деталі
Корпус із втулкою
Заводський номер
ПКК 0108210А
Кількість на модель
1
№
Назва деталі
Зубчастий валець
Заводський номер
ПКК 0108030А
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
ПКК 0108080А
Кількість на модель
1
№
2
Назва деталі
Важіль
Заводський номер
ПКК 0108080А-03
Кількість на модель
1
№
3
Назва деталі
Зубчастий валець
Заводський номер
ПКК 0108090
Кількість на модель
1
№
4
Назва деталі
Рухомий корпус
Заводський номер
ПКК 0108180Б
Кількість на модель
1
№
5
Назва деталі
Циліндричний редуктор підпресувальних валків
Заводський номер
ПКК 0118000Б
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
ПКК 0108105А
Кількість на модель
1
№
7
Назва деталі
Корпус подшипника
Заводський номер
ПКК 0108201
Кількість на модель
1
№
8
Назва деталі
Втулка
Заводський номер
ПКК 0108405А
Кількість на модель
1
№
9
Назва деталі
Диск
Заводський номер
ПКК 0108407А
Кількість на модель
2
№
10
Назва деталі
Диск
Заводський номер
ПКК 0108492
Кількість на модель
2
№
11
Назва деталі
гвинт
Заводський номер
ПКК 0108634
Кількість на модель
22
№
12
Назва деталі
Втулка
Заводський номер
ПКК 0108639
Кількість на модель
1
№
13
Назва деталі
Втулка
Заводський номер
ПКК 0108687А
Кількість на модель
1
№
14
Назва деталі
Вал
Заводський номер
ПКК 0108688А
Кількість на модель
1
№
15
Назва деталі
Втулка
Заводський номер
ПКК 0108819
Кількість на модель
1
№
16
Назва деталі
Спеціальна шайба
Заводський номер
ПКК 0135431
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
КИС 0119407Б
Кількість на модель
4
№
18
Назва деталі
Диск
Заводський номер
КИС 0614404А
Кількість на модель
4
№
19
Назва деталі
Болт M10-6eх50 – 7796
Заводський номер
[Болт М10-6ех50 – 7796]
Кількість на модель
2
№
20
Назва деталі
Болт M3eх12-6 – 25
Заводський номер
[Болт 3М12-6ех25 – 7796]
Кількість на модель
2
№
21
Назва деталі
Гайка М27х2-6g – 2526
Заводський номер
[Гайка М27х2-6g – 2526]
Кількість на модель
1
№
22
Назва деталі
Гайка М10-6g – 5915
Заводський номер
[Гайка М10-6g – 5915]
Кількість на модель
2
№
23
Назва деталі
Кільце В72 – 13941
Заводський номер
[Кольцо В72 – 13941]
Кількість на модель
1
№
24
Назва деталі
Кільце 045-050-30-2-2 – 18829/9833
Заводський номер
[Кольцо 045-050-30-2-2 – 18829/9833]
Кількість на модель
1
№
25
Назва деталі
Кільце А45 – 13942
Заводський номер
[Кольцо А45 – 13942]
Кількість на модель
1
№
26
Назва деталі
Подшипник 180207 – 8882
Заводський номер
[Подшипник 180207 – 8882]
Кількість на модель
1
№
27
Назва деталі
Подшипник 180306С17 – 8882
Заводський номер
[Подшипник 180306 С17 – 8882]
Кількість на модель
1
№
28
Назва деталі
Подшипник 180306 КС17 – 8882
Заводський номер
[Подшипник 180306 КС17 – 8882]
Кількість на модель
1
№
29
Назва деталі
Дріт 1,6-0-4-3282 довжиною 120 мм
Заводський номер
[Проволока 1,6-0-4-3282 L=120 мм]
Кількість на модель
2
№
30
Назва деталі
Манжета 2.2-25х42-1 – 8752
Заводський номер
[Манжета 2.2-25х42-1 – 8752]
Кількість на модель
1
№
31
Назва деталі
Маслянка 1.2 – 19853
Заводський номер
[Масленка 1.2 – 19853]
Кількість на модель
1
№
32
Назва деталі
Диск 10T 65G – 6402
Заводський номер
[Шайба 10Т 65Г – 6402]
Кількість на модель
2
№
33
Назва деталі
Диск 12T 65G – 6402
Заводський номер
[Шайба 12Т 65Г – 6402]
Кількість на модель
2
№
34
Назва деталі
Диск 12.01 –11371
Заводський номер
[Шайба 12.01 – 11371]
Кількість на модель
2
№
35
Назва деталі
Шпонка 8х7х32 – 23360
Заводський номер
[Шпонка 8х7х32 – 23360]
Кількість на модель
2
№
36
Назва деталі
Шпонка 12х8х40 – 23360
Заводський номер
[Шпонка 12х8х40 – 23360]
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок живлення | ПКК 0108000Б | 1 | 1 | |||||
| Корпус у зборі | ПКК 0108150А | 1 | 1 | |||||
| Корпус | ПКК 0108160Б | 1 | 1 | |||||
| Корпус із втулкою | ПКК 0108210А | 1 | 1 | |||||
| 1 | Зубчастий валець | ПКК 0108030А | 1 | 1 | 1 | |||
| 2 | Важіль | ПКК 0108080А | 1 | 1 | 2 | |||
| 3 | Важіль | ПКК 0108080А-03 | 1 | 1 | 3 | |||
| 4 | Зубчастий валець | ПКК 0108090 | 1 | 1 | 4 | |||
| 5 | Рухомий корпус | ПКК 0108180Б | 1 | 1 | 5 | |||
| 6 | Циліндричний редуктор підпресувальних валків | ПКК 0118000Б | 1 | 1 | 6 | |||
| 7 | Втулка | ПКК 0108105А | 1 | 1 | 7 | |||
| 8 | Корпус подшипника | ПКК 0108201 | 1 | 1 | 8 | |||
| 9 | Втулка | ПКК 0108405А | 1 | 1 | 9 | |||
| 10 | Диск | ПКК 0108407А | 2 | 2 | 10 | |||
| 11 | Диск | ПКК 0108492 | 2 | 2 | 11 | |||
| 12 | гвинт | ПКК 0108634 | 22 | 22 | 12 | |||
| 13 | Втулка | ПКК 0108639 | 1 | 1 | 13 | |||
| 14 | Втулка | ПКК 0108687А | 1 | 1 | 14 | |||
| 15 | Вал | ПКК 0108688А | 1 | 1 | 15 | |||
| 16 | Втулка | ПКК 0108819 | 1 | 1 | 16 | |||
| 17 | Спеціальна шайба | ПКК 0135431 | 1 | 1 | 17 | |||
| 18 | Прокладка | КИС 0119407Б | 4 | 4 | 18 | |||
| 19 | Диск | КИС 0614404А | 4 | 4 | 19 | |||
| 20 | Болт M10-6eх50 – 7796 | [Болт М10-6ех50 – 7796] | 2 | 2 | 20 | |||
| 21 | Болт M3eх12-6 – 25 | [Болт 3М12-6ех25 – 7796] | 2 | 2 | 21 | |||
| 22 | Гайка М27х2-6g – 2526 | [Гайка М27х2-6g – 2526] | 1 | 1 | 22 | |||
| 23 | Гайка М10-6g – 5915 | [Гайка М10-6g – 5915] | 2 | 2 | 23 | |||
| 24 | Кільце В72 – 13941 | [Кольцо В72 – 13941] | 1 | 1 | 24 | |||
| 25 | Кільце 045-050-30-2-2 – 18829/9833 | [Кольцо 045-050-30-2-2 – 18829/9833] | 1 | 1 | 25 | |||
| 26 | Кільце А45 – 13942 | [Кольцо А45 – 13942] | 1 | 1 | 26 | |||
| 27 | Подшипник 180207 – 8882 | [Подшипник 180207 – 8882] | 1 | 1 | 27 | |||
| 28 | Подшипник 180306С17 – 8882 | [Подшипник 180306 С17 – 8882] | 1 | 1 | 28 | |||
| 29 | Подшипник 180306 КС17 – 8882 | [Подшипник 180306 КС17 – 8882] | 1 | 1 | 29 | |||
| 30 | Дріт 1,6-0-4-3282 довжиною 120 мм | [Проволока 1,6-0-4-3282 L=120 мм] | 2 | 2 | 30 | |||
| 31 | Манжета 2.2-25х42-1 – 8752 | [Манжета 2.2-25х42-1 – 8752] | 1 | 1 | 31 | |||
| 32 | Маслянка 1.2 – 19853 | [Масленка 1.2 – 19853] | 1 | 1 | 32 | |||
| 33 | Диск 10T 65G – 6402 | [Шайба 10Т 65Г – 6402] | 2 | 2 | 33 | |||
| 34 | Диск 12T 65G – 6402 | [Шайба 12Т 65Г – 6402] | 2 | 2 | 34 | |||
| 35 | Диск 12.01 –11371 | [Шайба 12.01 – 11371] | 2 | 2 | 35 | |||
| 36 | Шпонка 8х7х32 – 23360 | [Шпонка 8х7х32 – 23360] | 2 | 2 | 36 | |||
| 37 | Шпонка 12х8х40 – 23360 | [Шпонка 12х8х40 – 23360] | 1 | 1 | 37 |
