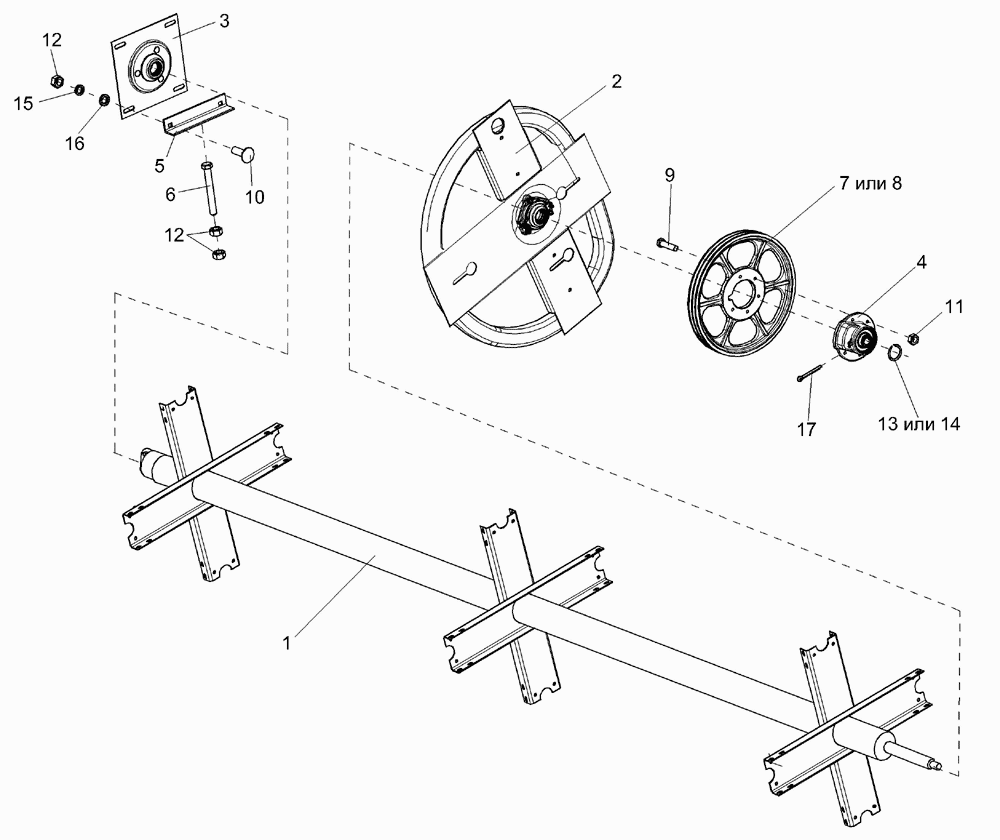

Мотовило (установка доріжки, плити з підшипником, муфти обгонної)
100%
Назва деталі
Вал мотовила
Заводський номер
КИН 0203010Б
Кількість на модель
1
№
1
Назва деталі
Доріжка
Заводський номер
КИС 0203040В
Кількість на модель
1
№
2
Назва деталі
Плита з підшипником
Заводський номер
КИС 0203050Б
Кількість на модель
1
№
3
Назва деталі
Обгінна муфта
Заводський номер
МКС 1905010
Кількість на модель
1
№
4
Назва деталі
Опора
Заводський номер
КИС 0200701А
Кількість на модель
1
№
5
Назва деталі
Натискний болт
Заводський номер
КИС 0214601А
Кількість на модель
3
№
6
Назва деталі
Шків
Заводський номер
МКС 0503004
Кількість на модель
1
№
7
Назва деталі
Шків
Заводський номер
МКС 0503104-01
Кількість на модель
1
№
8
Назва деталі
Болт M10-6eх40 – 7796
Заводський номер
[Болт М10-6ех40 – 7796]
Кількість на модель
5
№
9
Назва деталі
Болт M12-6eх40 – 7802
Заводський номер
[Болт М12-6ех40 – 7802]
Кількість на модель
2
№
10
Назва деталі
Гайка М10-6g – 5915
Заводський номер
[Гайка М10-6g – 5915]
Кількість на модель
5
№
11
Назва деталі
Гайка М12-6g – 5915
Заводський номер
[Гайка М12-6g – 5915]
Кількість на модель
4
№
12
Назва деталі
Кільце В25 – 13940
Заводський номер
[Кольцо В25 – 13940]
Кількість на модель
1
№
13
Назва деталі
Кільце В25 – 13942
Заводський номер
[Кольцо В25 – 13942]
Кількість на модель
1
№
14
Назва деталі
Диск 12T 65G – 6402
Заводський номер
[Шайба 12Т 65Г – 6402]
Кількість на модель
2
№
15
Назва деталі
Диск 12.01 –11371
Заводський номер
[Шайба 12.01 – 11371]
Кількість на модель
2
№
16
Назва деталі
Шплінт 5х40 – 397
Заводський номер
[Шплинт 5х40 – 397]
Кількість на модель
1
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Вал мотовила | КИН 0203010Б | 1 | 1 | 1 | |||
| 2 | Доріжка | КИС 0203040В | 1 | 1 | 2 | |||
| 3 | Плита з підшипником | КИС 0203050Б | 1 | 1 | 3 | |||
| 4 | Обгінна муфта | МКС 1905010 | 1 | 1 | 4 | |||
| 5 | Опора | КИС 0200701А | 1 | 1 | 5 | |||
| 6 | Натискний болт | КИС 0214601А | 3 | 3 | 6 | |||
| 7 | Шків | МКС 0503004 | 1 | 1 | 7 | |||
| 8 | Шків | МКС 0503104-01 | 1 | 1 | 8 | |||
| 9 | Болт M10-6eх40 – 7796 | [Болт М10-6ех40 – 7796] | 5 | 5 | 9 | |||
| 10 | Болт M12-6eх40 – 7802 | [Болт М12-6ех40 – 7802] | 2 | 2 | 10 | |||
| 11 | Гайка М10-6g – 5915 | [Гайка М10-6g – 5915] | 5 | 5 | 11 | |||
| 12 | Гайка М12-6g – 5915 | [Гайка М12-6g – 5915] | 4 | 4 | 12 | |||
| 13 | Кільце В25 – 13940 | [Кольцо В25 – 13940] | 1 | 1 | 13 | |||
| 14 | Кільце В25 – 13942 | [Кольцо В25 – 13942] | 1 | 1 | 14 | |||
| 15 | Диск 12T 65G – 6402 | [Шайба 12Т 65Г – 6402] | 2 | 2 | 15 | |||
| 16 | Диск 12.01 –11371 | [Шайба 12.01 – 11371] | 2 | 2 | 16 | |||
| 17 | Шплінт 5х40 – 397 | [Шплинт 5х40 – 397] | 1 | 1 | 17 |
