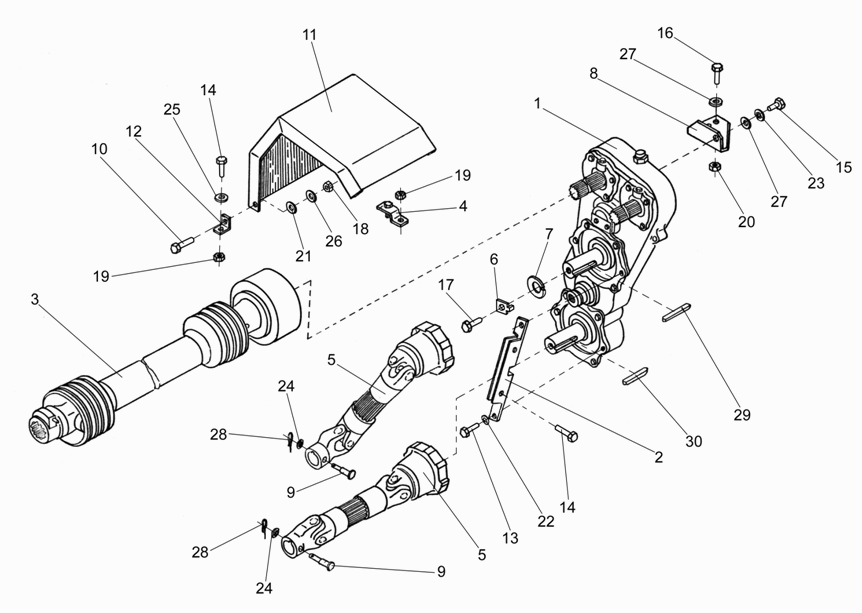

Встановлення карданних валів ПКК 0140000 та ПКК 0145000
100%
Назва деталі
Кожух
Заводський номер
ПКК 0123000А
Кількість на модель
1
№
Назва деталі
Циліндричний редуктор
Заводський номер
ПКК 0135170
Кількість на модель
1
№
1
Назва деталі
Направляючий кутник
Заводський номер
ПКК 0139000А
Кількість на модель
1
№
2
Назва деталі
Карданний телескопічний вал із захисним кожухом
Заводський номер
ПКК 0140000
Кількість на модель
1
№
3
Назва деталі
Кронштейн
Заводський номер
ПКК 0142000
Кількість на модель
1
№
4
Назва деталі
Телескопічний карданний вал
Заводський номер
ПКК 0145000
Кількість на модель
2
№
5
Назва деталі
Пластина
Заводський номер
ПКК 0100431
Кількість на модель
2
№
6
Назва деталі
Диск
Заводський номер
ПКК 0100423А
Кількість на модель
2
№
7
Назва деталі
Кронштейн
Заводський номер
ПКК 0100448
Кількість на модель
1
№
8
Назва деталі
Ось
Заводський номер
ПКК 0100637
Кількість на модель
2
№
9
Назва деталі
гвинт
Заводський номер
ПКК 0103605-01
Кількість на модель
2
№
10
Назва деталі
Кожух
Заводський номер
ПКК 0123471А
Кількість на модель
1
№
11
Назва деталі
Ушко
Заводський номер
ПКК 0123702
Кількість на модель
2
№
12
Назва деталі
Болт M8-6eх20 – 7796
Заводський номер
[Болт М8-6ех20 – 7796]
Кількість на модель
6
№
13
Назва деталі
Болт M10-6eх25 – 7796
Заводський номер
[Болт М10-6ех25 – 7796]
Кількість на модель
16
№
14
Назва деталі
Болт M12-6eх25 – 7796
Заводський номер
[Болт М12-6ех25 – 7796]
Кількість на модель
3
№
15
Назва деталі
Болт M12-6eх30 – 7796
Заводський номер
[Болт М12-6ех30 – 7796]
Кількість на модель
2
№
16
Назва деталі
Болт M12LN-6e35 – 7796
Заводський номер
[Болт М12LН-6ех35 – 7796]
Кількість на модель
2
№
17
Назва деталі
Гайка М10-6g – 5915
Заводський номер
[Гайка М10-6g – 5915]
Кількість на модель
2
№
18
Назва деталі
Гайка М10-6g
Заводський номер
[Гайка М10-6g]
Кількість на модель
19
№
19
Назва деталі
Гайка М12-6Н
Заводський номер
[Гайка М12-6Н]
Кількість на модель
9
№
20
Назва деталі
Тарілчаста пружина
Заводський номер
II-1-3-35х15х1,5х1 – 3057
Кількість на модель
2
№
21
Назва деталі
Диск 8T 65G – 6402
Заводський номер
[Шайба 8Т 65Г – 6402]
Кількість на модель
24
№
22
Назва деталі
Диск 12T 65G – 6402
Заводський номер
[Шайба 12Т 65Г – 6402]
Кількість на модель
42
№
23
Назва деталі
Диск 8.01 –11371
Заводський номер
[Шайба 8.01 – 11371]
Кількість на модель
5
№
24
Назва деталі
Диск 10.01 –11371
Заводський номер
[Шайба 10.01 – 11371]
Кількість на модель
24
№
25
Назва деталі
Диск S.10.01 – 11371
Заводський номер
[Шайба С.10.01 – 11371]
Кількість на модель
2
№
26
Назва деталі
Диск 12.01 –11371
Заводський номер
[Шайба 12.01 – 11371]
Кількість на модель
23
№
27
Назва деталі
Шплінт 2х18 – 397
Заводський номер
[Шплинт 2х18 – 397]
Кількість на модель
4
№
28
Назва деталі
Шпонка 10х8х90 – 23360
Заводський номер
[Шпонка 10х8х90 – 23360]
Кількість на модель
2
№
29
Назва деталі
Шпонка 8х7х36 – 23360
Заводський номер
[Шпонка 8х7х36 – 23360]
Кількість на модель
2
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Кожух | ПКК 0123000А | 1 | 1 | |||||
| 1 | Циліндричний редуктор | ПКК 0135170 | 1 | 1 | 1 | |||
| 2 | Направляючий кутник | ПКК 0139000А | 1 | 1 | 2 | |||
| 3 | Карданний телескопічний вал із захисним кожухом | ПКК 0140000 | 1 | 1 | 3 | |||
| 4 | Кронштейн | ПКК 0142000 | 1 | 1 | 4 | |||
| 5 | Телескопічний карданний вал | ПКК 0145000 | 2 | 2 | 5 | |||
| 6 | Пластина | ПКК 0100431 | 2 | 2 | 6 | |||
| 7 | Диск | ПКК 0100423А | 2 | 2 | 7 | |||
| 8 | Кронштейн | ПКК 0100448 | 1 | 1 | 8 | |||
| 9 | Ось | ПКК 0100637 | 2 | 2 | 9 | |||
| 10 | гвинт | ПКК 0103605-01 | 2 | 2 | 10 | |||
| 11 | Кожух | ПКК 0123471А | 1 | 1 | 11 | |||
| 12 | Ушко | ПКК 0123702 | 2 | 2 | 12 | |||
| 13 | Болт M8-6eх20 – 7796 | [Болт М8-6ех20 – 7796] | 6 | 6 | 13 | |||
| 14 | Болт M10-6eх25 – 7796 | [Болт М10-6ех25 – 7796] | 16 | 16 | 14 | |||
| 15 | Болт M12-6eх25 – 7796 | [Болт М12-6ех25 – 7796] | 3 | 3 | 15 | |||
| 16 | Болт M12-6eх30 – 7796 | [Болт М12-6ех30 – 7796] | 2 | 2 | 16 | |||
| 17 | Болт M12LN-6e35 – 7796 | [Болт М12LН-6ех35 – 7796] | 2 | 2 | 17 | |||
| 18 | Гайка М10-6g – 5915 | [Гайка М10-6g – 5915] | 2 | 2 | 18 | |||
| 19 | Гайка М10-6g | [Гайка М10-6g] | 19 | 19 | 19 | |||
| 20 | Гайка М12-6Н | [Гайка М12-6Н] | 9 | 9 | 20 | |||
| 21 | Тарілчаста пружина | II-1-3-35х15х1,5х1 – 3057 | 2 | 2 | 21 | |||
| 22 | Диск 8T 65G – 6402 | [Шайба 8Т 65Г – 6402] | 24 | 24 | 22 | |||
| 23 | Диск 12T 65G – 6402 | [Шайба 12Т 65Г – 6402] | 42 | 42 | 23 | |||
| 24 | Диск 8.01 –11371 | [Шайба 8.01 – 11371] | 5 | 5 | 24 | |||
| 25 | Диск 10.01 –11371 | [Шайба 10.01 – 11371] | 24 | 24 | 25 | |||
| 26 | Диск S.10.01 – 11371 | [Шайба С.10.01 – 11371] | 2 | 2 | 26 | |||
| 27 | Диск 12.01 –11371 | [Шайба 12.01 – 11371] | 23 | 23 | 27 | |||
| 28 | Шплінт 2х18 – 397 | [Шплинт 2х18 – 397] | 4 | 4 | 28 | |||
| 29 | Шпонка 10х8х90 – 23360 | [Шпонка 10х8х90 – 23360] | 2 | 2 | 29 | |||
| 30 | Шпонка 8х7х36 – 23360 | [Шпонка 8х7х36 – 23360] | 2 | 2 | 30 |
