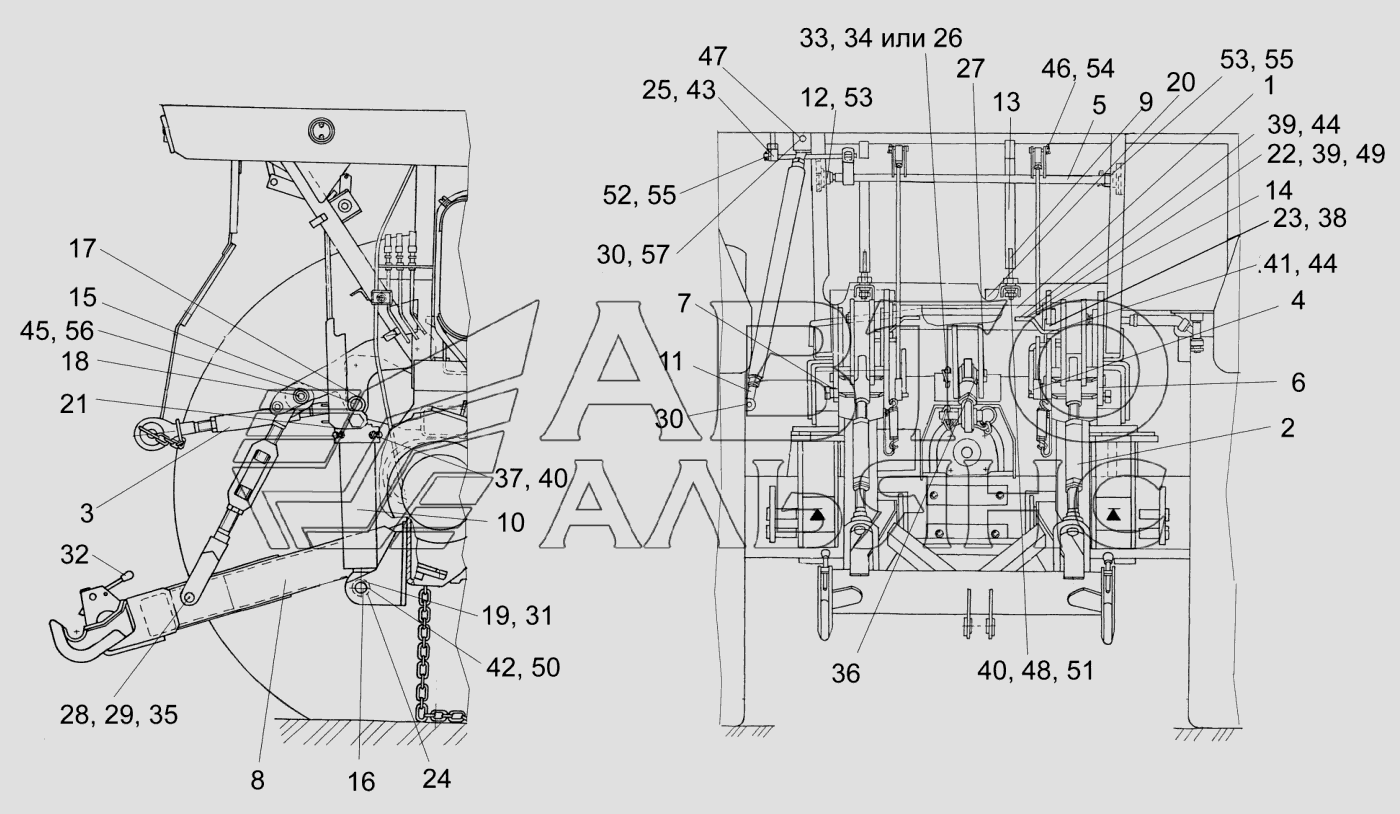

Встановлення навісного обладнання (зернозбирання)
100%
Назва деталі
Поворотний вал
Заводський номер
УЭС-7-0104020А
Кількість на модель
1
№
1
Назва деталі
Розкіш
Заводський номер
УЭС-7-0104030А
Кількість на модель
2
№
2
Назва деталі
Центральна тяга
Заводський номер
УЭС-7-0104050
Кількість на модель
1
№
3
Назва деталі
Тяга
Заводський номер
УЭС-7-0104120
Кількість на модель
2
№
4
Назва деталі
Вал
Заводський номер
УЭС-7-0104130
Кількість на модель
1
№
5
Назва деталі
Механізм фіксації
Заводський номер
УЭС-7-0104140А
Кількість на модель
1
№
6
Назва деталі
Механізм фіксації
Заводський номер
УЭС-7-0104140А-02
Кількість на модель
1
№
7
Назва деталі
Рамка
Заводський номер
УЭС-7-0104160
Кількість на модель
1
№
8
Назва деталі
Хомут
Заводський номер
УЭС-7-0500200
Кількість на модель
2
№
9
Назва деталі
Гідроциліндр
Заводський номер
УЭС-7-0602200
Кількість на модель
2
№
10
Назва деталі
Стяжка
Заводський номер
УЭС-7-1000250
Кількість на модель
1
№
11
Назва деталі
Опора
Заводський номер
КИЛ 0119207
Кількість на модель
2
№
12
Назва деталі
Клин
Заводський номер
УЭС-7-0000901
Кількість на модель
4
№
13
Назва деталі
Кронштейн
Заводський номер
УЭС-7-0104513
Кількість на модель
2
№
14
Назва деталі
Палець
Заводський номер
УЭС-7-0104621
Кількість на модель
2
№
15
Назва деталі
Палець
Заводський номер
УЭС-7-0104607
Кількість на модель
2
№
16
Назва деталі
Штифт
Заводський номер
УЭС-7-0104618
Кількість на модель
2
№
17
Назва деталі
Палець
Заводський номер
УЭС-7-0104619
Кількість на модель
2
№
18
Назва деталі
Втулка
Заводський номер
УЭС-7-0104809
Кількість на модель
2
№
19
Назва деталі
Прокладка
Заводський номер
УЭС-7-1000001А-04
Кількість на модель
2
№
20
Назва деталі
Регулювальна прокладка
Заводський номер
УЭС 0000494
Кількість на модель
8
№
21
Назва деталі
Гайка
Заводський номер
УЭС 0000501
Кількість на модель
2
№
22
Назва деталі
Диск
Заводський номер
УЭС 0100405
Кількість на модель
2
№
23
Назва деталі
Пружина
Заводський номер
УЭС 0104426
Кількість на модель
4
№
24
Назва деталі
Наконечник
Заводський номер
УЭС 0104517-01
Кількість на модель
1
№
25
Назва деталі
Зачекайте
Заводський номер
УЭС 0104609-01
Кількість на модель
3
№
26
Назва деталі
Палець
Заводський номер
УЭС 0104624
Кількість на модель
3
№
27
Назва деталі
Палець
Заводський номер
УЭС 0104627А
Кількість на модель
2
№
28
Назва деталі
Втулка
Заводський номер
УЭС 0104672
Кількість на модель
2
№
29
Назва деталі
Втулка
Заводський номер
УЭС 1000805
Кількість на модель
6
№
30
Назва деталі
Диск
Заводський номер
ПКК 0135432А
Кількість на модель
2
№
31
Назва деталі
Рукоятка
Заводський номер
А 61.01.014-А7
Кількість на модель
3
№
32
Назва деталі
Кільце
Заводський номер
А 61.05.004
Кількість на модель
3
№
33
Назва деталі
Зачекайте
Заводський номер
А 61.05.005
Кількість на модель
3
№
34
Назва деталі
Шплінт
Заводський номер
А 61.07.001
Кількість на модель
2
№
35
Назва деталі
Втулка
Заводський номер
142-4605047-01
Кількість на модель
2
№
36
Назва деталі
гвинт
Заводський номер
Болт
Кількість на модель
6
№
37
Назва деталі
Гайка МDIN936х12, 1
Заводський номер
Гайка
Кількість на модель
6
№
40
Назва деталі
Ось
Заводський номер
Ось
Кількість на модель
2
№
46
Назва деталі
Диск
Заводський номер
Шайба
Кількість на модель
4
№
48
Назва деталі
Шплінт 6.3х63
Заводський номер
Шплинт
Кількість на модель
2
№
54
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Поворотний вал | УЭС-7-0104020А | 1 | 1 | 1 | |||
| 2 | Розкіш | УЭС-7-0104030А | 2 | 2 | 2 | |||
| 3 | Центральна тяга | УЭС-7-0104050 | 1 | 1 | 3 | |||
| 4 | Тяга | УЭС-7-0104120 | 2 | 2 | 4 | |||
| 5 | Вал | УЭС-7-0104130 | 1 | 1 | 5 | |||
| 6 | Механізм фіксації | УЭС-7-0104140А | 1 | 1 | 6 | |||
| 7 | Механізм фіксації | УЭС-7-0104140А-02 | 1 | 1 | 7 | |||
| 8 | Рамка | УЭС-7-0104160 | 1 | 1 | 8 | |||
| 9 | Хомут | УЭС-7-0500200 | 2 | 2 | 9 | |||
| 10 | Гідроциліндр | УЭС-7-0602200 | 2 | 2 | 10 | |||
| 11 | Стяжка | УЭС-7-1000250 | 1 | 1 | 11 | |||
| 12 | Опора | КИЛ 0119207 | 2 | 2 | 12 | |||
| 13 | Клин | УЭС-7-0000901 | 4 | 4 | 13 | |||
| 14 | Кронштейн | УЭС-7-0104513 | 2 | 2 | 14 | |||
| 15 | Палець | УЭС-7-0104621 | 2 | 2 | 15 | |||
| 16 | Палець | УЭС-7-0104607 | 2 | 2 | 16 | |||
| 17 | Штифт | УЭС-7-0104618 | 2 | 2 | 17 | |||
| 18 | Палець | УЭС-7-0104619 | 2 | 2 | 18 | |||
| 19 | Втулка | УЭС-7-0104809 | 2 | 2 | 19 | |||
| 20 | Прокладка | УЭС-7-1000001А-04 | 2 | 2 | 20 | |||
| 21 | Регулювальна прокладка | УЭС 0000494 | 8 | 8 | 21 | |||
| 22 | Гайка | УЭС 0000501 | 2 | 2 | 22 | |||
| 23 | Диск | УЭС 0100405 | 2 | 2 | 23 | |||
| 24 | Пружина | УЭС 0104426 | 4 | 4 | 24 | |||
| 25 | Наконечник | УЭС 0104517-01 | 1 | 1 | 25 | |||
| 26 | Зачекайте | УЭС 0104609-01 | 3 | 3 | 26 | |||
| 27 | Палець | УЭС 0104624 | 3 | 3 | 27 | |||
| 28 | Палець | УЭС 0104627А | 2 | 2 | 28 | |||
| 29 | Втулка | УЭС 0104672 | 2 | 2 | 29 | |||
| 30 | Втулка | УЭС 1000805 | 6 | 6 | 30 | |||
| 31 | Диск | ПКК 0135432А | 2 | 2 | 31 | |||
| 32 | Рукоятка | А 61.01.014-А7 | 3 | 3 | 32 | |||
| 33 | Кільце | А 61.05.004 | 3 | 3 | 33 | |||
| 34 | Зачекайте | А 61.05.005 | 3 | 3 | 34 | |||
| 35 | Шплінт | А 61.07.001 | 2 | 2 | 35 | |||
| 36 | Втулка | 142-4605047-01 | 2 | 2 | 36 | |||
| 37 | гвинт | Болт | 6 | 6 | 37 | |||
| 40 | Гайка МDIN936х12, 1 | Гайка | 6 | 6 | 40 | |||
| 46 | Ось | Ось | 2 | 2 | 46 | |||
| 48 | Диск | Шайба | 4 | 4 | 48 | |||
| 54 | Шплінт 6.3х63 | Шплинт | 2 | 2 | 54 |
