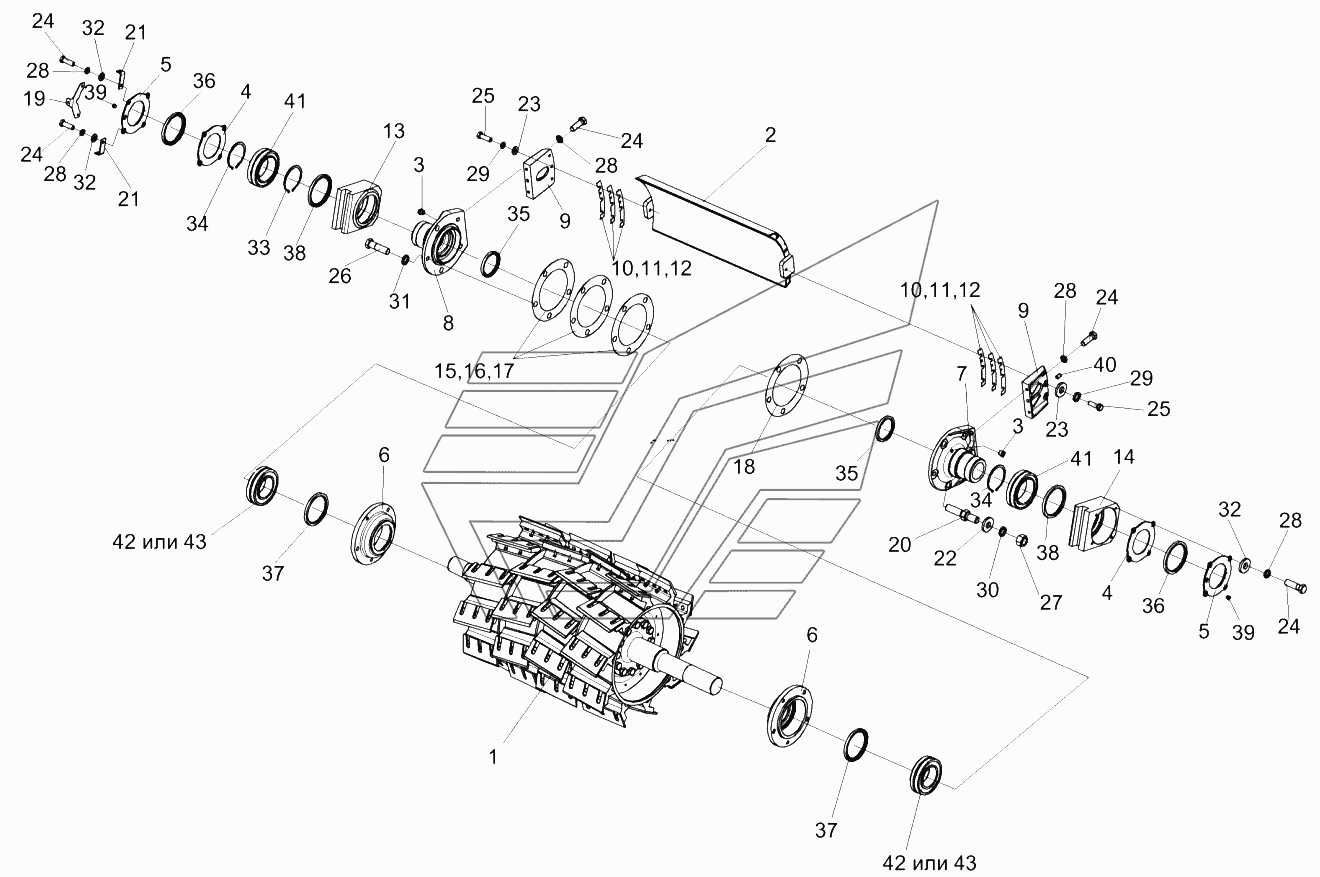

Встановлення барабана КСК-6025-0153700
100%
Назва деталі
Подрібнювальний апарат
Заводський номер
КСК-6025-0153000
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
КВС-1-0115310
Кількість на модель
2
№
Назва деталі
Корпус
Заводський номер
КСК-6025-0153340-01
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
КСК-6025-0153340
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
КСК-6025-0153330-01
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
КСК-6025-0153330
Кількість на модель
1
№
Назва деталі
Кришка
Заводський номер
КСК-6025-0153350
Кількість на модель
2
№
Назва деталі
Барабан
Заводський номер
КСК-6025-0153700
Кількість на модель
1
№
1
Назва деталі
Дах
Заводський номер
КСК-6025-0153320
Кількість на модель
1
№
2
Назва деталі
Запобіжний клапан
Заводський номер
КУЖ0108010
Кількість на модель
1
№
3
Назва деталі
Прокладка
Заводський номер
КВК0115001
Кількість на модель
2
№
4
Назва деталі
Кришка
Заводський номер
КСК-6025-0153101
Кількість на модель
1
№
5
Назва деталі
Корпус
Заводський номер
КВС-1-0115201
Кількість на модель
1
№
6
Назва деталі
Кришка
Заводський номер
КСК-6025-0153304
Кількість на модель
1
№
7
Назва деталі
Кришка
Заводський номер
КСК-6025-0153304-01
Кількість на модель
1
№
8
Назва деталі
Жорсткість
Заводський номер
КВК0115309
Кількість на модель
1
№
9
Назва деталі
Прокладка
Заводський номер
КВК0115466
Кількість на модель
2
№
10
Назва деталі
Прокладка
Заводський номер
КВК0115466-01
Кількість на модель
2
№
11
Назва деталі
Прокладка
Заводський номер
КВК0115466-02
Кількість на модель
2
№
12
Назва деталі
Корпус
Заводський номер
КСК-6025-0153603
Кількість на модель
1
№
13
Назва деталі
Корпус
Заводський номер
КСК-6025-0153603-01
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
КВС-1-0115462
Кількість на модель
2
№
15
Назва деталі
Прокладка
Заводський номер
КВС-1-0115462-01
Кількість на модель
2
№
16
Назва деталі
Прокладка
Заводський номер
КВС-1-0115462-02
Кількість на модель
2
№
17
Назва деталі
Прокладка
Заводський номер
КВС-1-0115003
Кількість на модель
1
№
18
Назва деталі
Кронштейн
Заводський номер
КВК0115476
Кількість на модель
1
№
19
Назва деталі
Шпилька
Заводський номер
КВК0115606
Кількість на модель
4
№
20
Назва деталі
Кронштейн
Заводський номер
КВС-2-0100488
Кількість на модель
2
№
21
Назва деталі
Диск
Заводський номер
КЗР0202674А
Кількість на модель
7
№
22
Назва деталі
Шайба
Заводський номер
ПКК0100449А
Кількість на модель
6
№
23
Назва деталі
Болт M10-6ex30-7796
Заводський номер
БолтМ10-6ex30-7796
Кількість на модель
8
№
24
Назва деталі
Болт M12-6ex35-7796
Заводський номер
БолтМ12-6ex35-7796
Кількість на модель
8
№
25
Назва деталі
Болт M20-6eх75-7796
Заводський номер
БолтМ20-6ex75-7796
Кількість на модель
6
№
26
Назва деталі
Гайка М16-6G-5915
Заводський номер
ГайкаМ16-6G-5915
Кількість на модель
4
№
27
Назва деталі
Диск 10T.65G-6402
Заводський номер
Шайба10Т.65Г-6402
Кількість на модель
14
№
28
Назва деталі
Диск 12T.65G-6402
Заводський номер
Шайба12Т.65Г-6402
Кількість на модель
6
№
29
Назва деталі
Диск 16T.65G-6402
Заводський номер
Шайба16Т.65Г-6402
Кількість на модель
4
№
30
Назва деталі
Диск 20T.65G-6402
Заводський номер
Шайба20Т.65Г-6402
Кількість на модель
6
№
31
Назва деталі
Диск C.10.01-11371
Заводський номер
ШайбаC.10.01-11371
Кількість на модель
4
№
32
Назва деталі
Кільце В170-13943
Заводський номер
В170-13943
Кількість на модель
1
№
33
Назва деталі
Кільце В110-13942
Заводський номер
В110-13942
Кількість на модель
2
№
34
Назва деталі
Манжета 2.2-90х120-1-8752
Заводський номер
2.2-90x120-1-8752
Кількість на модель
1
№
35
Назва деталі
Манжета 1.2-110х135-1-8752
Заводський номер
1.2-110x135-1-8752
Кількість на модель
1
№
36
Назва деталі
Манжета 2.2-120х150-1-8752
Заводський номер
2.2-120x150-1-8752
Кількість на модель
1
№
38
Назва деталі
Маслянка
Заводський номер
2.1.45-19853
Кількість на модель
1
№
39
Назва деталі
Штифт 16х25-3128
Заводський номер
Штифт16x25-3128
Кількість на модель
1
№
40
Назва деталі
Подшипник
Заводський номер
23022СС/W33
Кількість на модель
1
№
41
Назва деталі
Подшипник
Заводський номер
22220EK
Кількість на модель
1
№
42
Назва деталі
Подшипник
Заводський номер
22220EAKW33
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Подрібнювальний апарат | КСК-6025-0153000 | 1 | 1 | |||||
| Корпус | КВС-1-0115310 | 2 | 2 | |||||
| Корпус | КСК-6025-0153340-01 | 1 | 1 | |||||
| Корпус | КСК-6025-0153340 | 1 | 1 | |||||
| Кришка | КСК-6025-0153330-01 | 1 | 1 | |||||
| Кришка | КСК-6025-0153330 | 1 | 1 | |||||
| Кришка | КСК-6025-0153350 | 2 | 2 | |||||
| 1 | Барабан | КСК-6025-0153700 | 1 | 1 | 1 | |||
| 2 | Дах | КСК-6025-0153320 | 1 | 1 | 2 | |||
| 3 | Запобіжний клапан | КУЖ0108010 | 1 | 1 | 3 | |||
| 4 | Прокладка | КВК0115001 | 2 | 2 | 4 | |||
| 5 | Кришка | КСК-6025-0153101 | 1 | 1 | 5 | |||
| 6 | Корпус | КВС-1-0115201 | 1 | 1 | 6 | |||
| 7 | Кришка | КСК-6025-0153304 | 1 | 1 | 7 | |||
| 8 | Кришка | КСК-6025-0153304-01 | 1 | 1 | 8 | |||
| 9 | Жорсткість | КВК0115309 | 1 | 1 | 9 | |||
| 10 | Прокладка | КВК0115466 | 2 | 2 | 10 | |||
| 11 | Прокладка | КВК0115466-01 | 2 | 2 | 11 | |||
| 12 | Прокладка | КВК0115466-02 | 2 | 2 | 12 | |||
| 13 | Корпус | КСК-6025-0153603 | 1 | 1 | 13 | |||
| 14 | Корпус | КСК-6025-0153603-01 | 1 | 1 | 14 | |||
| 15 | Прокладка | КВС-1-0115462 | 2 | 2 | 15 | |||
| 16 | Прокладка | КВС-1-0115462-01 | 2 | 2 | 16 | |||
| 17 | Прокладка | КВС-1-0115462-02 | 2 | 2 | 17 | |||
| 18 | Прокладка | КВС-1-0115003 | 1 | 1 | 18 | |||
| 19 | Кронштейн | КВК0115476 | 1 | 1 | 19 | |||
| 20 | Шпилька | КВК0115606 | 4 | 4 | 20 | |||
| 21 | Кронштейн | КВС-2-0100488 | 2 | 2 | 21 | |||
| 22 | Диск | КЗР0202674А | 7 | 7 | 22 | |||
| 23 | Шайба | ПКК0100449А | 6 | 6 | 23 | |||
| 24 | Болт M10-6ex30-7796 | БолтМ10-6ex30-7796 | 8 | 8 | 24 | |||
| 25 | Болт M12-6ex35-7796 | БолтМ12-6ex35-7796 | 8 | 8 | 25 | |||
| 26 | Болт M20-6eх75-7796 | БолтМ20-6ex75-7796 | 6 | 6 | 26 | |||
| 27 | Гайка М16-6G-5915 | ГайкаМ16-6G-5915 | 4 | 4 | 27 | |||
| 28 | Диск 10T.65G-6402 | Шайба10Т.65Г-6402 | 14 | 14 | 28 | |||
| 29 | Диск 12T.65G-6402 | Шайба12Т.65Г-6402 | 6 | 6 | 29 | |||
| 30 | Диск 16T.65G-6402 | Шайба16Т.65Г-6402 | 4 | 4 | 30 | |||
| 31 | Диск 20T.65G-6402 | Шайба20Т.65Г-6402 | 6 | 6 | 31 | |||
| 32 | Диск C.10.01-11371 | ШайбаC.10.01-11371 | 4 | 4 | 32 | |||
| 33 | Кільце В170-13943 | В170-13943 | 1 | 1 | 33 | |||
| 34 | Кільце В110-13942 | В110-13942 | 2 | 2 | 34 | |||
| 35 | Манжета 2.2-90х120-1-8752 | 2.2-90x120-1-8752 | 1 | 1 | 35 | |||
| 36 | Манжета 1.2-110х135-1-8752 | 1.2-110x135-1-8752 | 1 | 1 | 36 | |||
| 38 | Манжета 2.2-120х150-1-8752 | 2.2-120x150-1-8752 | 1 | 1 | 38 | |||
| 39 | Маслянка | 2.1.45-19853 | 1 | 1 | 39 | |||
| 40 | Штифт 16х25-3128 | Штифт16x25-3128 | 1 | 1 | 40 | |||
| 41 | Подшипник | 23022СС/W33 | 1 | 1 | 41 | |||
| 42 | Подшипник | 22220EK | 1 | 1 | 42 | |||
| 43 | Подшипник | 22220EAKW33 | 1 | 1 | 43 |
