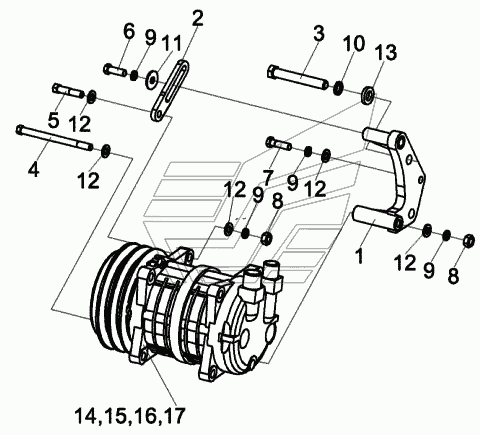

Встановлення компресора КСК-6025-0121030
100%
Назва деталі
Встановлення компресора
Заводський номер
КСК-6025-0121030
Кількість на модель
1
№
Назва деталі
Компресор
Заводський номер
КВК0150240
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
КСК-6025-0121040
Кількість на модель
1
№
1
Назва деталі
Направляюча
Заводський номер
КСК-6025-0121403
Кількість на модель
1
№
2
Назва деталі
гвинт
Заводський номер
КГС-2-0121602
Кількість на модель
2
№
3
Назва деталі
Спеціальний болт
Заводський номер
КГС-2-0121603
Кількість на модель
1
№
4
Назва деталі
Спеціальний болт
Заводський номер
КЗК-12-0113601А
Кількість на модель
1
№
5
Назва деталі
Болт M10-6ex30-7796
Заводський номер
БолтМ10-6ex30-7796
Кількість на модель
1
№
6
Назва деталі
Болт M10-6eх35-7796
Заводський номер
БолтМ10-6ex35-7796
Кількість на модель
1
№
7
Назва деталі
Гайка М10-6G-5915
Заводський номер
ГайкаМ10-6G-5915
Кількість на модель
2
№
8
Назва деталі
Диск 10T.65G-6402
Заводський номер
Шайба10Т.65Г-6402
Кількість на модель
4
№
9
Назва деталі
Диск 14T.65G-6402
Заводський номер
Шайба14Т.65Г-6402
Кількість на модель
2
№
10
Назва деталі
Диск C 10.01-6958
Заводський номер
ШайбаC10.01-6958
Кількість на модель
1
№
11
Назва деталі
Диск C.10.01-11371
Заводський номер
ШайбаC.10.01-11371
Кількість на модель
5
№
12
Назва деталі
Диск C.14.01-11371
Заводський номер
ШайбаC.14.01-11371
Кількість на модель
2
№
13
Назва деталі
Колодка штирьова
Заводський номер
502601
Кількість на модель
1
№
14
Назва деталі
Штир
Заводський номер
103612
Кількість на модель
1
№
15
Назва деталі
Компресор
Заводський номер
01-014180-01
Кількість на модель
1
№
16
Назва деталі
Гофрована труба чорного кольору
Заводський номер
1200068
Кількість на модель
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення компресора | КСК-6025-0121030 | 1 | 1 | |||||
| Компресор | КВК0150240 | 1 | 1 | |||||
| 1 | Кронштейн | КСК-6025-0121040 | 1 | 1 | 1 | |||
| 2 | Направляюча | КСК-6025-0121403 | 1 | 1 | 2 | |||
| 3 | гвинт | КГС-2-0121602 | 2 | 2 | 3 | |||
| 4 | Спеціальний болт | КГС-2-0121603 | 1 | 1 | 4 | |||
| 5 | Спеціальний болт | КЗК-12-0113601А | 1 | 1 | 5 | |||
| 6 | Болт M10-6ex30-7796 | БолтМ10-6ex30-7796 | 1 | 1 | 6 | |||
| 7 | Болт M10-6eх35-7796 | БолтМ10-6ex35-7796 | 1 | 1 | 7 | |||
| 8 | Гайка М10-6G-5915 | ГайкаМ10-6G-5915 | 2 | 2 | 8 | |||
| 9 | Диск 10T.65G-6402 | Шайба10Т.65Г-6402 | 4 | 4 | 9 | |||
| 10 | Диск 14T.65G-6402 | Шайба14Т.65Г-6402 | 2 | 2 | 10 | |||
| 11 | Диск C 10.01-6958 | ШайбаC10.01-6958 | 1 | 1 | 11 | |||
| 12 | Диск C.10.01-11371 | ШайбаC.10.01-11371 | 5 | 5 | 12 | |||
| 13 | Диск C.14.01-11371 | ШайбаC.14.01-11371 | 2 | 2 | 13 | |||
| 14 | Колодка штирьова | 502601 | 1 | 1 | 14 | |||
| 15 | Штир | 103612 | 1 | 1 | 15 | |||
| 16 | Компресор | 01-014180-01 | 1 | 1 | 16 | |||
| 17 | Гофрована труба чорного кольору | 1200068 | 17 |
