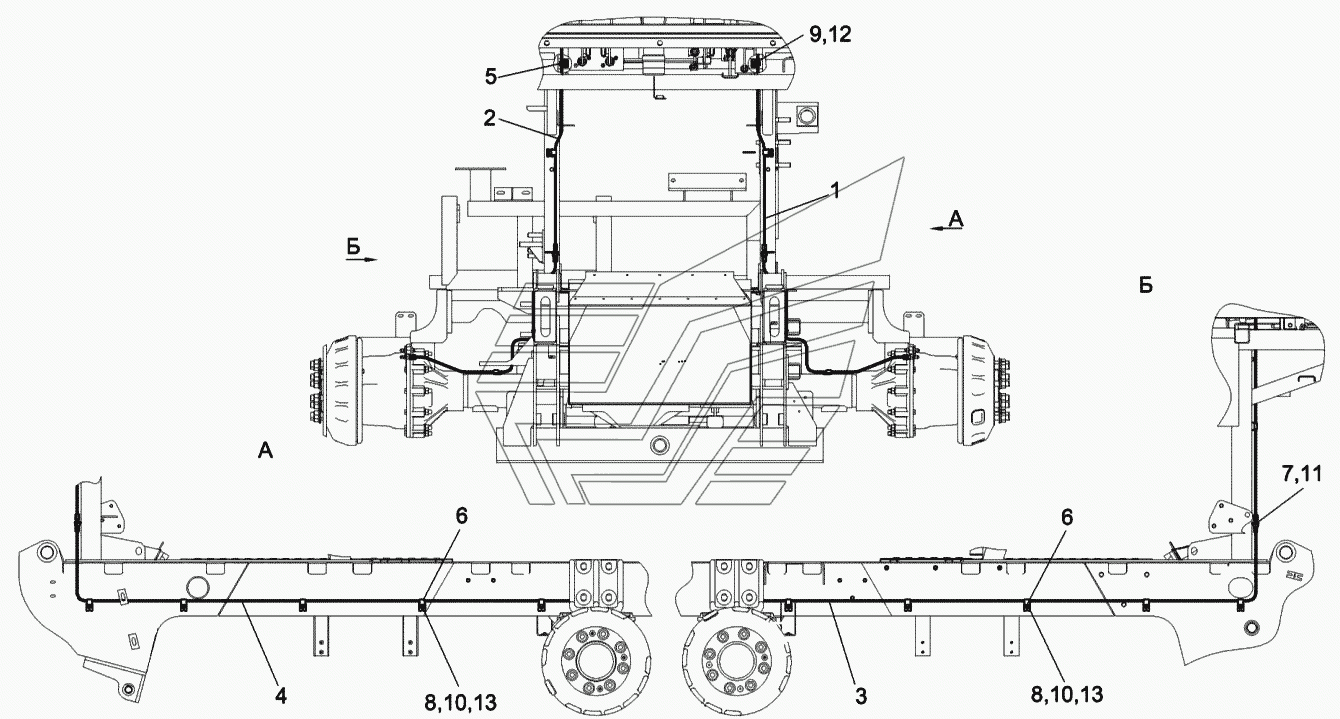

Монтаж трубопроводів КСК-6025-0119630
100%
Назва деталі
Монтаж трубопроводів
Заводський номер
КСК-6025-0119630
Кількість на модель
1
№
Назва деталі
Трубопровід
Заводський номер
КСК-6025-0119640
Кількість на модель
1
№
1
Назва деталі
Трубопровід
Заводський номер
КСК-6025-0119650
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
КСК-6025-0119680
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
КСК-6025-0119680-01
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
КЗР0700800-06
Кількість на модель
2
№
5
Назва деталі
Скоба
Заводський номер
УЭС0300427
Кількість на модель
14
№
6
Назва деталі
Перехідний штуцер
Заводський номер
54-61361
Кількість на модель
2
№
7
Назва деталі
Болт M8-6eх20-7809
Заводський номер
БолтМ8-6ex20-7809
Кількість на модель
14
№
8
Назва деталі
Гвинт B.М10-174735-6gх__NT__2__
Заводський номер
ВинтB.М5-6gx10-17473
Кількість на модель
2
№
9
Назва деталі
Гайка М8-6G-5915
Заводський номер
ГайкаМ8-6G-5915
Кількість на модель
14
№
10
Назва деталі
Гайка М12х1, 25-6G-15523
Заводський номер
ГайкаМ12x1,25-6G-15523
Кількість на модель
2
№
11
Назва деталі
Диск 5.65G-6402
Заводський номер
Шайба5.65Г-6402
Кількість на модель
2
№
12
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
14
№
13
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж трубопроводів | КСК-6025-0119630 | 1 | 1 | |||||
| 1 | Трубопровід | КСК-6025-0119640 | 1 | 1 | 1 | |||
| 2 | Трубопровід | КСК-6025-0119650 | 1 | 1 | 2 | |||
| 3 | Трубопровід | КСК-6025-0119680 | 1 | 1 | 3 | |||
| 4 | Трубопровід | КСК-6025-0119680-01 | 1 | 1 | 4 | |||
| 5 | Хомут | КЗР0700800-06 | 2 | 2 | 5 | |||
| 6 | Скоба | УЭС0300427 | 14 | 14 | 6 | |||
| 7 | Перехідний штуцер | 54-61361 | 2 | 2 | 7 | |||
| 8 | Болт M8-6eх20-7809 | БолтМ8-6ex20-7809 | 14 | 14 | 8 | |||
| 9 | Гвинт B.М10-174735-6gх__NT__2__ | ВинтB.М5-6gx10-17473 | 2 | 2 | 9 | |||
| 10 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 14 | 14 | 10 | |||
| 11 | Гайка М12х1, 25-6G-15523 | ГайкаМ12x1,25-6G-15523 | 2 | 2 | 11 | |||
| 12 | Диск 5.65G-6402 | Шайба5.65Г-6402 | 2 | 2 | 12 | |||
| 13 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 14 | 14 | 13 |
