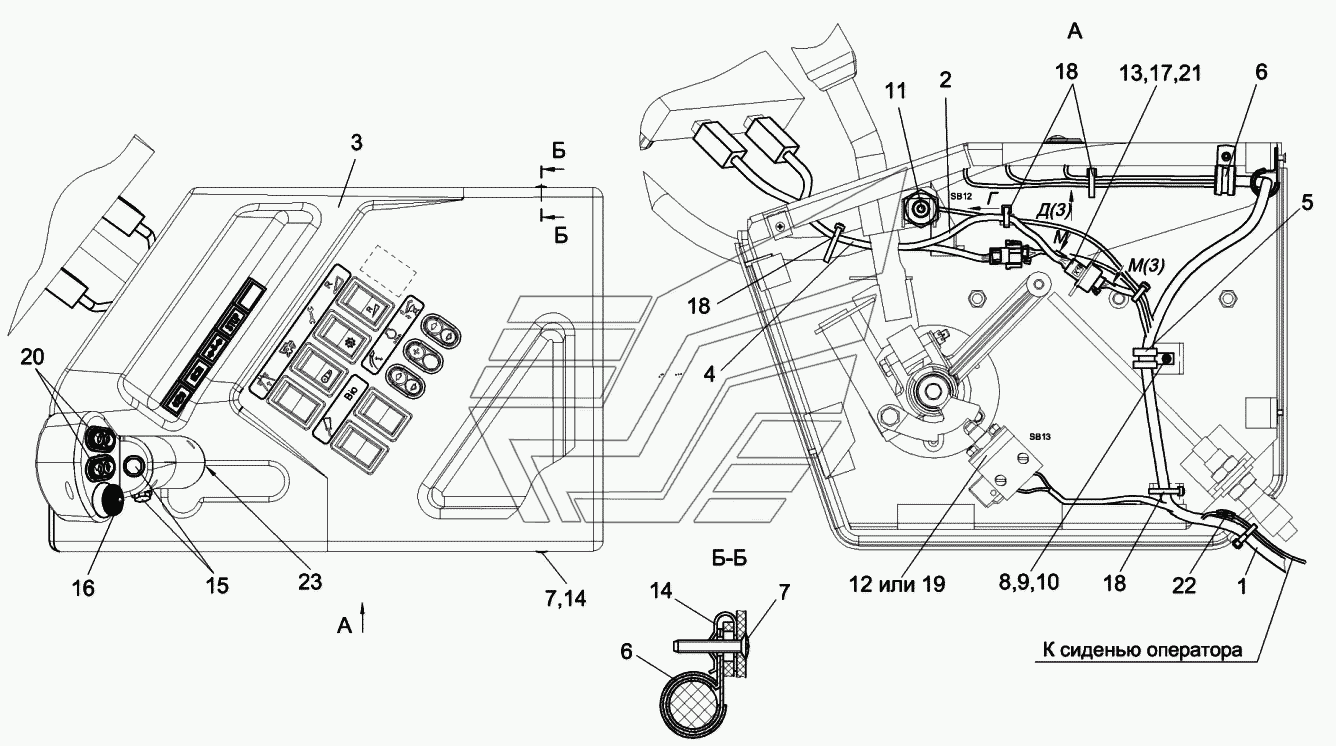

Встановлення електрообладнання пульта керування КСК-6025-0725000
100%
Назва деталі
Монтаж електрообладнання пульта управління
Заводський номер
КСК-6025-0725000
Кількість на модель
1
№
Назва деталі
Джгут пульта управління
Заводський номер
КСК-6025-0700100
Кількість на модель
1
№
1
Назва деталі
Джгут рукоятки ГСТ
Заводський номер
КСК-6025-0700230
Кількість на модель
1
№
2
Назва деталі
Панель вимикачів
Заводський номер
КСК-6025-0700450
Кількість на модель
1
№
3
Назва деталі
Джгут терміналу
Заводський номер
КВК0701180
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
КЗР0700800-02
Кількість на модель
5
№
5
Назва деталі
Хомут
Заводський номер
УЭС0700800-01
Кількість на модель
2
№
6
Назва деталі
Гвинт 2-5х2х25-10620
Заводський номер
Винт2-5x2x25-10620
Кількість на модель
6
№
7
Назва деталі
Гвинт B.М10-174735-6eх__NT__2__
Заводський номер
ВинтB.М5-6ex10-17473
Кількість на модель
1
№
8
Назва деталі
Диск 5.65G-6402
Заводський номер
Шайба5.65Г-6402
Кількість на модель
1
№
9
Назва деталі
Диск C.5.01-11371
Заводський номер
ШайбаC.5.01-11371
Кількість на модель
1
№
10
Назва деталі
Вимикач
Заводський номер
ВК12-3
Кількість на модель
1
№
11
Назва деталі
Вимикач
Заводський номер
ВКМ04
Кількість на модель
1
№
12
Назва деталі
Гніздо
Заводський номер
0-0927771-3
Кількість на модель
13
№
13
Назва деталі
Тримач
Заводський номер
6430-5325264
Кількість на модель
6
№
14
Назва деталі
Восьмикутна кнопка
Заводський номер
КнопкаPSW-6A
Кількість на модель
2
№
15
Назва деталі
Чотирипозиційна кнопка з нормально розімкнутими контактами
Заводський номер
Кнопка4КНР8Ю3.604.005ТУ
Кількість на модель
1
№
16
Назва деталі
Гніздова колодка 1-0967623-1
Заводський номер
1-0967623-1
Кількість на модель
1
№
17
Назва деталі
Зубчаста стяжна стрічка
Заводський номер
Лента
Кількість на модель
10
№
18
Назва деталі
Мікроперемикач
Заводський номер
МП2105ЛУxЛ3011А
Кількість на модель
1
№
19
Назва деталі
Перемикач склопідйомників
Заводський номер
92.3709-04.73
Кількість на модель
2
№
20
Назва деталі
Фіксатор
Заводський номер
0-0967633-1
Кількість на модель
1
№
21
Назва деталі
Плівка
Заводський номер
Пленка
Кількість на модель
1
№
22
Назва деталі
Трубка
Заводський номер
305ТВ-40
Кількість на модель
1
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж електрообладнання пульта управління | КСК-6025-0725000 | 1 | 1 | |||||
| 1 | Джгут пульта управління | КСК-6025-0700100 | 1 | 1 | 1 | |||
| 2 | Джгут рукоятки ГСТ | КСК-6025-0700230 | 1 | 1 | 2 | |||
| 3 | Панель вимикачів | КСК-6025-0700450 | 1 | 1 | 3 | |||
| 4 | Джгут терміналу | КВК0701180 | 1 | 1 | 4 | |||
| 5 | Хомут | КЗР0700800-02 | 5 | 5 | 5 | |||
| 6 | Хомут | УЭС0700800-01 | 2 | 2 | 6 | |||
| 7 | Гвинт 2-5х2х25-10620 | Винт2-5x2x25-10620 | 6 | 6 | 7 | |||
| 8 | Гвинт B.М10-174735-6eх__NT__2__ | ВинтB.М5-6ex10-17473 | 1 | 1 | 8 | |||
| 9 | Диск 5.65G-6402 | Шайба5.65Г-6402 | 1 | 1 | 9 | |||
| 10 | Диск C.5.01-11371 | ШайбаC.5.01-11371 | 1 | 1 | 10 | |||
| 11 | Вимикач | ВК12-3 | 1 | 1 | 11 | |||
| 12 | Вимикач | ВКМ04 | 1 | 1 | 12 | |||
| 13 | Гніздо | 0-0927771-3 | 13 | 13 | 13 | |||
| 14 | Тримач | 6430-5325264 | 6 | 6 | 14 | |||
| 15 | Восьмикутна кнопка | КнопкаPSW-6A | 2 | 2 | 15 | |||
| 16 | Чотирипозиційна кнопка з нормально розімкнутими контактами | Кнопка4КНР8Ю3.604.005ТУ | 1 | 1 | 16 | |||
| 17 | Гніздова колодка 1-0967623-1 | 1-0967623-1 | 1 | 1 | 17 | |||
| 18 | Зубчаста стяжна стрічка | Лента | 10 | 10 | 18 | |||
| 19 | Мікроперемикач | МП2105ЛУxЛ3011А | 1 | 1 | 19 | |||
| 20 | Перемикач склопідйомників | 92.3709-04.73 | 2 | 2 | 20 | |||
| 21 | Фіксатор | 0-0967633-1 | 1 | 1 | 21 | |||
| 22 | Плівка | Пленка | 1 | 1 | 22 | |||
| 23 | Трубка | 305ТВ-40 | 1 | 1 | 23 |
