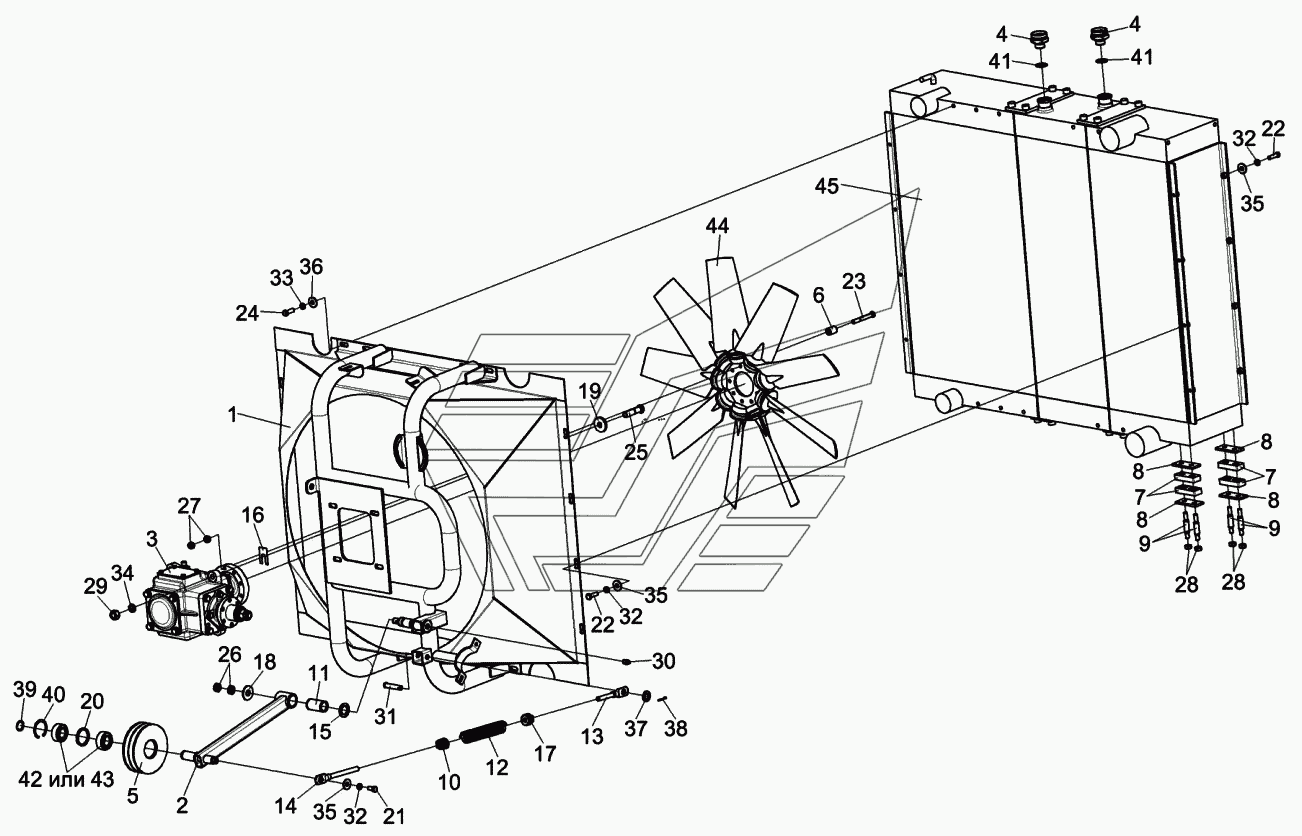

Встановлення радіатора КСК-6025-0117000
100%
Назва деталі
Встановлення радіатора
Заводський номер
КСК-6025-0117000
Кількість на модель
1
№
Назва деталі
Розтяжка
Заводський номер
КСК-6025-0117310
Кількість на модель
1
№
Назва деталі
Важіль
Заводський номер
КСК-6025-0117430
Кількість на модель
1
№
Назва деталі
Важіль
Заводський номер
КСК-6025-0117440
Кількість на модель
1
№
Назва деталі
Натяжний ролик
Заводський номер
КЗК-12-3-0106650
Кількість на модель
1
№
Назва деталі
Рамка
Заводський номер
КСК-6025-0117110
Кількість на модель
1
№
1
Назва деталі
Важіль
Заводський номер
КСК-6025-0117450
Кількість на модель
1
№
2
Назва деталі
Редуктор __NT__0__
Заводський номер
КСК-6025-0135000
Кількість на модель
1
№
3
Назва деталі
Штуцер
Заводський номер
КСК-6025-0601604
Кількість на модель
2
№
4
Назва деталі
Натяжний ролик
Заводський номер
КВС-1-0150104
Кількість на модель
1
№
5
Назва деталі
Втулка
Заводський номер
КВС-1-0152607
Кількість на модель
9
№
6
Назва деталі
Віброізолятор
Заводський номер
КГС-4-0116021
Кількість на модель
8
№
7
Назва деталі
Пластина
Заводський номер
КГС-4-0116441
Кількість на модель
8
№
8
Назва деталі
Шпилька
Заводський номер
КГС-4-0116649
Кількість на модель
8
№
9
Назва деталі
Затор
Заводський номер
КЗР0202102
Кількість на модель
1
№
10
Назва деталі
Втулка
Заводський номер
КЗР0221207-01
Кількість на модель
1
№
11
Назва деталі
Пружина
Заводський номер
КЗР0221605А
Кількість на модель
1
№
12
Назва деталі
Зачеп
Заводський номер
КЗР0221606А
Кількість на модель
1
№
13
Назва деталі
Зачеп
Заводський номер
КЗР0221606А-01
Кількість на модель
1
№
14
Назва деталі
Спеціальна шайба
Заводський номер
КИС0105438
Кількість на модель
1
№
15
Назва деталі
Регулювальна шайба
Заводський номер
КИС0135501Б
Кількість на модель
6
№
16
Назва деталі
Затор
Заводський номер
КСН0100107
Кількість на модель
1
№
17
Назва деталі
Диск
Заводський номер
КСН0114402
Кількість на модель
1
№
18
Назва деталі
Шайба
Заводський номер
ПКК0107457Б
Кількість на модель
4
№
19
Назва деталі
Розпірне кільце
Заводський номер
60-13125.10
Кількість на модель
1
№
20
Назва деталі
Болт M8-6eх16-7796
Заводський номер
БолтМ8-6ex16-7796
Кількість на модель
1
№
21
Назва деталі
Болт M8-6ex20-7796
Заводський номер
БолтМ8-6ex20-7796
Кількість на модель
16
№
22
Назва деталі
Болт M8-6eх65-7796
Заводський номер
БолтМ8-6ex65-7796
Кількість на модель
9
№
23
Назва деталі
Болт M10-6eх20-7796
Заводський номер
БолтМ10-6ex20-7796
Кількість на модель
8
№
24
Назва деталі
Болт M12-6eх50-7796
Заводський номер
БолтМ12-6ex50-7796
Кількість на модель
4
№
25
Назва деталі
Гайка М16-6G-2526
Заводський номер
ГайкаМ16-6G-2526
Кількість на модель
2
№
26
Назва деталі
Гайка М__NT__0__- - __NT__1__
Заводський номер
ГайкаМ8-6G-11860
Кількість на модель
18
№
27
Назва деталі
Гайка М10-6G-5915
Заводський номер
ГайкаМ10-6G-5915
Кількість на модель
8
№
28
Назва деталі
Гайка М12-6G-5915
Заводський номер
ГайкаМ12-6G-5915
Кількість на модель
4
№
29
Назва деталі
Маслянка
Заводський номер
1.2-19853
Кількість на модель
1
№
30
Назва деталі
Ось 6-12хb12
Заводський номер
Ось6-12b12x50-9650
Кількість на модель
1
№
31
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
17
№
32
Назва деталі
Диск 10T.65G-6402
Заводський номер
Шайба10Т.65Г-6402
Кількість на модель
8
№
33
Назва деталі
Диск 12T.65G-6402
Заводський номер
Шайба12Т.65Г-6402
Кількість на модель
4
№
34
Назва деталі
Диск C 8.01-6958
Заводський номер
ШайбаC8.01-6958
Кількість на модель
17
№
35
Назва деталі
Диск C 10.01-6958
Заводський номер
ШайбаC10.01-6958
Кількість на модель
8
№
36
Назва деталі
Диск C.12.01-11371
Заводський номер
ШайбаC.12.01-11371
Кількість на модель
9
№
37
Назва деталі
Шплінт 3,2х16-397
Заводський номер
Шплинт3,2x16-397
Кількість на модель
1
№
38
Назва деталі
Кільце В25-13940
Заводський номер
В25-13940
Кількість на модель
1
№
39
Назва деталі
Кільце
Заводський номер
В52-13941
Кількість на модель
1
№
40
Назва деталі
Прокладка 27М1-23358
Заводський номер
Прокладка27М1-23358
Кількість на модель
2
№
41
Назва деталі
Підшипник
Заводський номер
62205-2RS1
Кількість на модель
2
№
42
Назва деталі
Подшипник
Заводський номер
622052RS
Кількість на модель
2
№
43
Назва деталі
Вентилятор
Заводський номер
770/9-9/P4ZR/40/PAG/74,75
Кількість на модель
1
№
44
Назва деталі
Радіатор
Заводський номер
Б6025К.1301.0000
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення радіатора | КСК-6025-0117000 | 1 | 1 | |||||
| Розтяжка | КСК-6025-0117310 | 1 | 1 | |||||
| Важіль | КСК-6025-0117430 | 1 | 1 | |||||
| Важіль | КСК-6025-0117440 | 1 | 1 | |||||
| Натяжний ролик | КЗК-12-3-0106650 | 1 | 1 | |||||
| 1 | Рамка | КСК-6025-0117110 | 1 | 1 | 1 | |||
| 2 | Важіль | КСК-6025-0117450 | 1 | 1 | 2 | |||
| 3 | Редуктор __NT__0__ | КСК-6025-0135000 | 1 | 1 | 3 | |||
| 4 | Штуцер | КСК-6025-0601604 | 2 | 2 | 4 | |||
| 5 | Натяжний ролик | КВС-1-0150104 | 1 | 1 | 5 | |||
| 6 | Втулка | КВС-1-0152607 | 9 | 9 | 6 | |||
| 7 | Віброізолятор | КГС-4-0116021 | 8 | 8 | 7 | |||
| 8 | Пластина | КГС-4-0116441 | 8 | 8 | 8 | |||
| 9 | Шпилька | КГС-4-0116649 | 8 | 8 | 9 | |||
| 10 | Затор | КЗР0202102 | 1 | 1 | 10 | |||
| 11 | Втулка | КЗР0221207-01 | 1 | 1 | 11 | |||
| 12 | Пружина | КЗР0221605А | 1 | 1 | 12 | |||
| 13 | Зачеп | КЗР0221606А | 1 | 1 | 13 | |||
| 14 | Зачеп | КЗР0221606А-01 | 1 | 1 | 14 | |||
| 15 | Спеціальна шайба | КИС0105438 | 1 | 1 | 15 | |||
| 16 | Регулювальна шайба | КИС0135501Б | 6 | 6 | 16 | |||
| 17 | Затор | КСН0100107 | 1 | 1 | 17 | |||
| 18 | Диск | КСН0114402 | 1 | 1 | 18 | |||
| 19 | Шайба | ПКК0107457Б | 4 | 4 | 19 | |||
| 20 | Розпірне кільце | 60-13125.10 | 1 | 1 | 20 | |||
| 21 | Болт M8-6eх16-7796 | БолтМ8-6ex16-7796 | 1 | 1 | 21 | |||
| 22 | Болт M8-6ex20-7796 | БолтМ8-6ex20-7796 | 16 | 16 | 22 | |||
| 23 | Болт M8-6eх65-7796 | БолтМ8-6ex65-7796 | 9 | 9 | 23 | |||
| 24 | Болт M10-6eх20-7796 | БолтМ10-6ex20-7796 | 8 | 8 | 24 | |||
| 25 | Болт M12-6eх50-7796 | БолтМ12-6ex50-7796 | 4 | 4 | 25 | |||
| 26 | Гайка М16-6G-2526 | ГайкаМ16-6G-2526 | 2 | 2 | 26 | |||
| 27 | Гайка М__NT__0__- - __NT__1__ | ГайкаМ8-6G-11860 | 18 | 18 | 27 | |||
| 28 | Гайка М10-6G-5915 | ГайкаМ10-6G-5915 | 8 | 8 | 28 | |||
| 29 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 4 | 4 | 29 | |||
| 30 | Маслянка | 1.2-19853 | 1 | 1 | 30 | |||
| 31 | Ось 6-12хb12 | Ось6-12b12x50-9650 | 1 | 1 | 31 | |||
| 32 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 17 | 17 | 32 | |||
| 33 | Диск 10T.65G-6402 | Шайба10Т.65Г-6402 | 8 | 8 | 33 | |||
| 34 | Диск 12T.65G-6402 | Шайба12Т.65Г-6402 | 4 | 4 | 34 | |||
| 35 | Диск C 8.01-6958 | ШайбаC8.01-6958 | 17 | 17 | 35 | |||
| 36 | Диск C 10.01-6958 | ШайбаC10.01-6958 | 8 | 8 | 36 | |||
| 37 | Диск C.12.01-11371 | ШайбаC.12.01-11371 | 9 | 9 | 37 | |||
| 38 | Шплінт 3,2х16-397 | Шплинт3,2x16-397 | 1 | 1 | 38 | |||
| 39 | Кільце В25-13940 | В25-13940 | 1 | 1 | 39 | |||
| 40 | Кільце | В52-13941 | 1 | 1 | 40 | |||
| 41 | Прокладка 27М1-23358 | Прокладка27М1-23358 | 2 | 2 | 41 | |||
| 42 | Підшипник | 62205-2RS1 | 2 | 2 | 42 | |||
| 43 | Подшипник | 622052RS | 2 | 2 | 43 | |||
| 44 | Вентилятор | 770/9-9/P4ZR/40/PAG/74,75 | 1 | 1 | 44 | |||
| 45 | Радіатор | Б6025К.1301.0000 | 1 | 1 | 45 |
