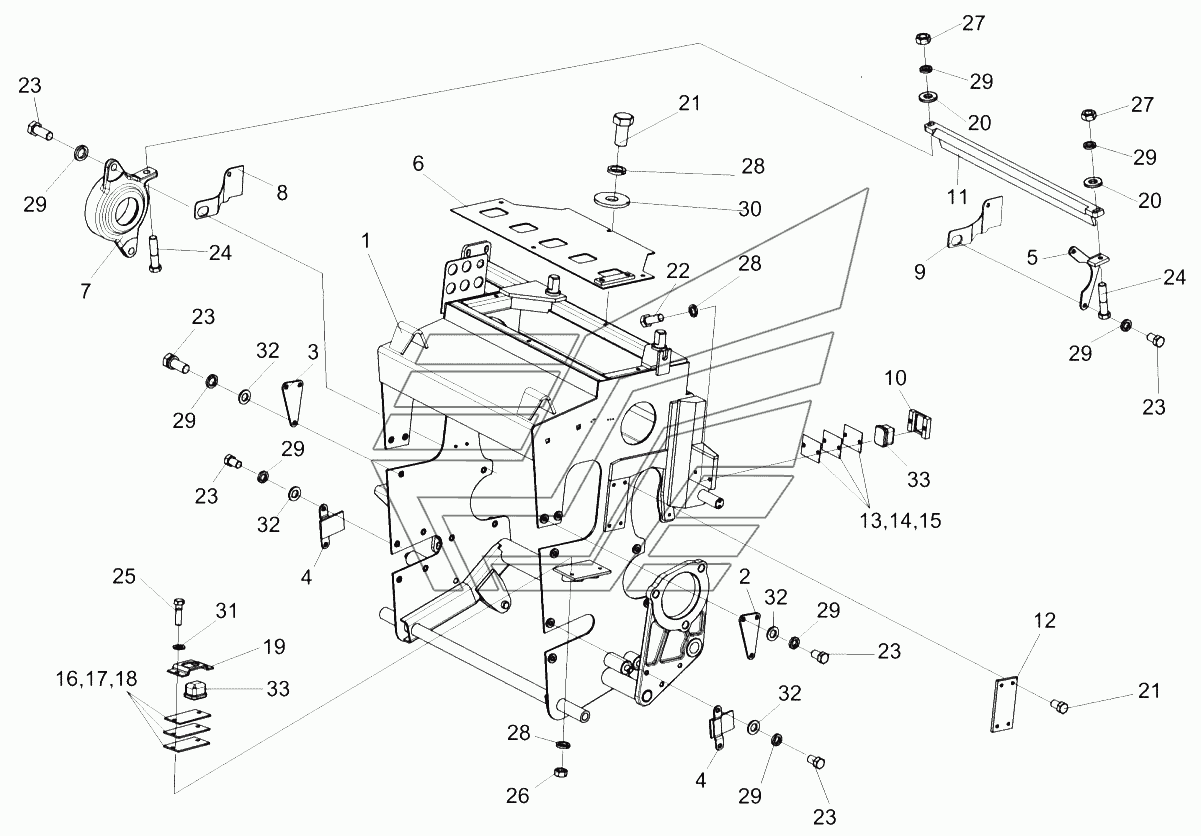

Встановлення рами КСК-6025-0151010
100%
Назва деталі
Блок живлення
Заводський номер
КСК-6025-0151000
Кількість на модель
1
№
Назва деталі
Рама
Заводський номер
КСК-6025-0151010
Кількість на модель
1
№
1
Назва деталі
Прошивка
Заводський номер
КСК-6025-0151380
Кількість на модель
1
№
2
Назва деталі
Прошивка
Заводський номер
КСК-6025-0151380-01
Кількість на модель
1
№
3
Назва деталі
Прошивка
Заводський номер
КСК-6025-0151400
Кількість на модель
2
№
4
Назва деталі
Опора
Заводський номер
КСК-6025-0151600
Кількість на модель
1
№
5
Назва деталі
Дах
Заводський номер
КСК-6025-0151610
Кількість на модель
1
№
6
Назва деталі
Корпус
Заводський номер
КСК-6025-0151211
Кількість на модель
1
№
7
Назва деталі
Прошивка
Заводський номер
КСК-6025-0151421
Кількість на модель
2
№
8
Назва деталі
Прошивка
Заводський номер
КСК-6025-0151421-01
Кількість на модель
1
№
9
Назва деталі
Кронштейн
Заводський номер
КСК-6025-0151436
Кількість на модель
2
№
10
Назва деталі
Чистик
Заводський номер
КСК-6025-0151619
Кількість на модель
1
№
11
Назва деталі
Накладка
Заводський номер
КВК0111012
Кількість на модель
2
№
12
Назва деталі
Прокладка
Заводський номер
КВК0111465
Кількість на модель
4
№
13
Назва деталі
Прокладка
Заводський номер
КВК0111465-01
Кількість на модель
4
№
14
Назва деталі
Прокладка
Заводський номер
КВК0111465-02
Кількість на модель
4
№
15
Назва деталі
Прокладка
Заводський номер
КВС-1-0111488
Кількість на модель
2
№
16
Назва деталі
Прокладка
Заводський номер
КВС-1-0111488-01
Кількість на модель
2
№
17
Назва деталі
Прокладка
Заводський номер
КВС-1-0111488-02
Кількість на модель
2
№
18
Назва деталі
Обойма
Заводський номер
КВС-1-0111489
Кількість на модель
2
№
19
Назва деталі
Диск
Заводський номер
КСН0100665-01
Кількість на модель
2
№
20
Назва деталі
Болт M8-6eх16-7796
Заводський номер
БолтМ8-6ex16-7796
Кількість на модель
12
№
21
Назва деталі
Болт M8-6eх35-7796
Заводський номер
БолтМ8-6ex35-7796
Кількість на модель
4
№
22
Назва деталі
Болт M10-6eх16-7796
Заводський номер
БолтМ10-6ex16-7796
Кількість на модель
14
№
23
Назва деталі
Болт M10-6eх45-7796
Заводський номер
БолтМ10-6ex45-7796
Кількість на модель
2
№
24
Назва деталі
Болт M8-6eх25-7798
Заводський номер
БолтМ8-6ex25-7798
Кількість на модель
4
№
25
Назва деталі
Гайка М8-6G-5915
Заводський номер
ГайкаМ8-6G-5915
Кількість на модель
5
№
26
Назва деталі
Гайка М10-6G-5915
Заводський номер
ГайкаМ10-6G-5915
Кількість на модель
2
№
27
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
19
№
28
Назва деталі
Диск 10T.65G-6402
Заводський номер
Шайба10Т.65Г-6402
Кількість на модель
24
№
29
Назва деталі
Диск C 8.01-6958
Заводський номер
ШайбаC8.01-6958
Кількість на модель
4
№
30
Назва деталі
Диск C.8.01-11371
Заводський номер
ШайбаC.8.01-11371
Кількість на модель
5
№
31
Назва деталі
Диск C.10.01-11371
Заводський номер
ШайбаC.10.01-11371
Кількість на модель
10
№
32
Назва деталі
Буфер передньої ресори
Заводський номер
887-2902420
Кількість на модель
4
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок живлення | КСК-6025-0151000 | 1 | 1 | |||||
| 1 | Рама | КСК-6025-0151010 | 1 | 1 | 1 | |||
| 2 | Прошивка | КСК-6025-0151380 | 1 | 1 | 2 | |||
| 3 | Прошивка | КСК-6025-0151380-01 | 1 | 1 | 3 | |||
| 4 | Прошивка | КСК-6025-0151400 | 2 | 2 | 4 | |||
| 5 | Опора | КСК-6025-0151600 | 1 | 1 | 5 | |||
| 6 | Дах | КСК-6025-0151610 | 1 | 1 | 6 | |||
| 7 | Корпус | КСК-6025-0151211 | 1 | 1 | 7 | |||
| 8 | Прошивка | КСК-6025-0151421 | 2 | 2 | 8 | |||
| 9 | Прошивка | КСК-6025-0151421-01 | 1 | 1 | 9 | |||
| 10 | Кронштейн | КСК-6025-0151436 | 2 | 2 | 10 | |||
| 11 | Чистик | КСК-6025-0151619 | 1 | 1 | 11 | |||
| 12 | Накладка | КВК0111012 | 2 | 2 | 12 | |||
| 13 | Прокладка | КВК0111465 | 4 | 4 | 13 | |||
| 14 | Прокладка | КВК0111465-01 | 4 | 4 | 14 | |||
| 15 | Прокладка | КВК0111465-02 | 4 | 4 | 15 | |||
| 16 | Прокладка | КВС-1-0111488 | 2 | 2 | 16 | |||
| 17 | Прокладка | КВС-1-0111488-01 | 2 | 2 | 17 | |||
| 18 | Прокладка | КВС-1-0111488-02 | 2 | 2 | 18 | |||
| 19 | Обойма | КВС-1-0111489 | 2 | 2 | 19 | |||
| 20 | Диск | КСН0100665-01 | 2 | 2 | 20 | |||
| 21 | Болт M8-6eх16-7796 | БолтМ8-6ex16-7796 | 12 | 12 | 21 | |||
| 22 | Болт M8-6eх35-7796 | БолтМ8-6ex35-7796 | 4 | 4 | 22 | |||
| 23 | Болт M10-6eх16-7796 | БолтМ10-6ex16-7796 | 14 | 14 | 23 | |||
| 24 | Болт M10-6eх45-7796 | БолтМ10-6ex45-7796 | 2 | 2 | 24 | |||
| 25 | Болт M8-6eх25-7798 | БолтМ8-6ex25-7798 | 4 | 4 | 25 | |||
| 26 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 5 | 5 | 26 | |||
| 27 | Гайка М10-6G-5915 | ГайкаМ10-6G-5915 | 2 | 2 | 27 | |||
| 28 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 19 | 19 | 28 | |||
| 29 | Диск 10T.65G-6402 | Шайба10Т.65Г-6402 | 24 | 24 | 29 | |||
| 30 | Диск C 8.01-6958 | ШайбаC8.01-6958 | 4 | 4 | 30 | |||
| 31 | Диск C.8.01-11371 | ШайбаC.8.01-11371 | 5 | 5 | 31 | |||
| 32 | Диск C.10.01-11371 | ШайбаC.10.01-11371 | 10 | 10 | 32 | |||
| 33 | Буфер передньої ресори | 887-2902420 | 4 | 4 | 33 |
