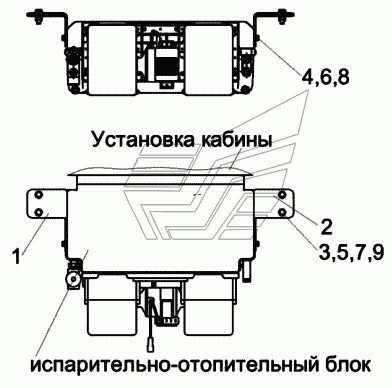

Встановлення блоку випарного опалення КЗК-1420-0113060
100%
Назва деталі
Встановлення блоку випарного опалення
Заводський номер
КЗК-1420-0113060
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
КВК0121412
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
КВК0121412-01
Кількість на модель
1
№
2
Назва деталі
Болт M8-6ex25-7796
Заводський номер
БолтМ8-6ex25-7796
Кількість на модель
4
№
3
Назва деталі
Болт M6-6eх16-7798
Заводський номер
БолтМ6-6ex16-7798
Кількість на модель
4
№
4
Назва деталі
Гайка М8-6G-5915
Заводський номер
ГайкаМ8-6G-5915
Кількість на модель
4
№
5
Назва деталі
Диск 6T.65G-6402
Заводський номер
Шайба6Т.65Г-6402
Кількість на модель
4
№
6
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
4
№
7
Назва деталі
Диск C.6.01-11371
Заводський номер
ШайбаC.6.01-11371
Кількість на модель
4
№
8
Назва деталі
Диск C.8.01-11371
Заводський номер
ШайбаC.8.01-11371
Кількість на модель
8
№
9
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення блоку випарного опалення | КЗК-1420-0113060 | 1 | 1 | |||||
| 1 | Кронштейн | КВК0121412 | 1 | 1 | 1 | |||
| 2 | Кронштейн | КВК0121412-01 | 1 | 1 | 2 | |||
| 3 | Болт M8-6ex25-7796 | БолтМ8-6ex25-7796 | 4 | 4 | 3 | |||
| 4 | Болт M6-6eх16-7798 | БолтМ6-6ex16-7798 | 4 | 4 | 4 | |||
| 5 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 4 | 4 | 5 | |||
| 6 | Диск 6T.65G-6402 | Шайба6Т.65Г-6402 | 4 | 4 | 6 | |||
| 7 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 4 | 4 | 7 | |||
| 8 | Диск C.6.01-11371 | ШайбаC.6.01-11371 | 4 | 4 | 8 | |||
| 9 | Диск C.8.01-11371 | ШайбаC.8.01-11371 | 8 | 8 | 9 |
