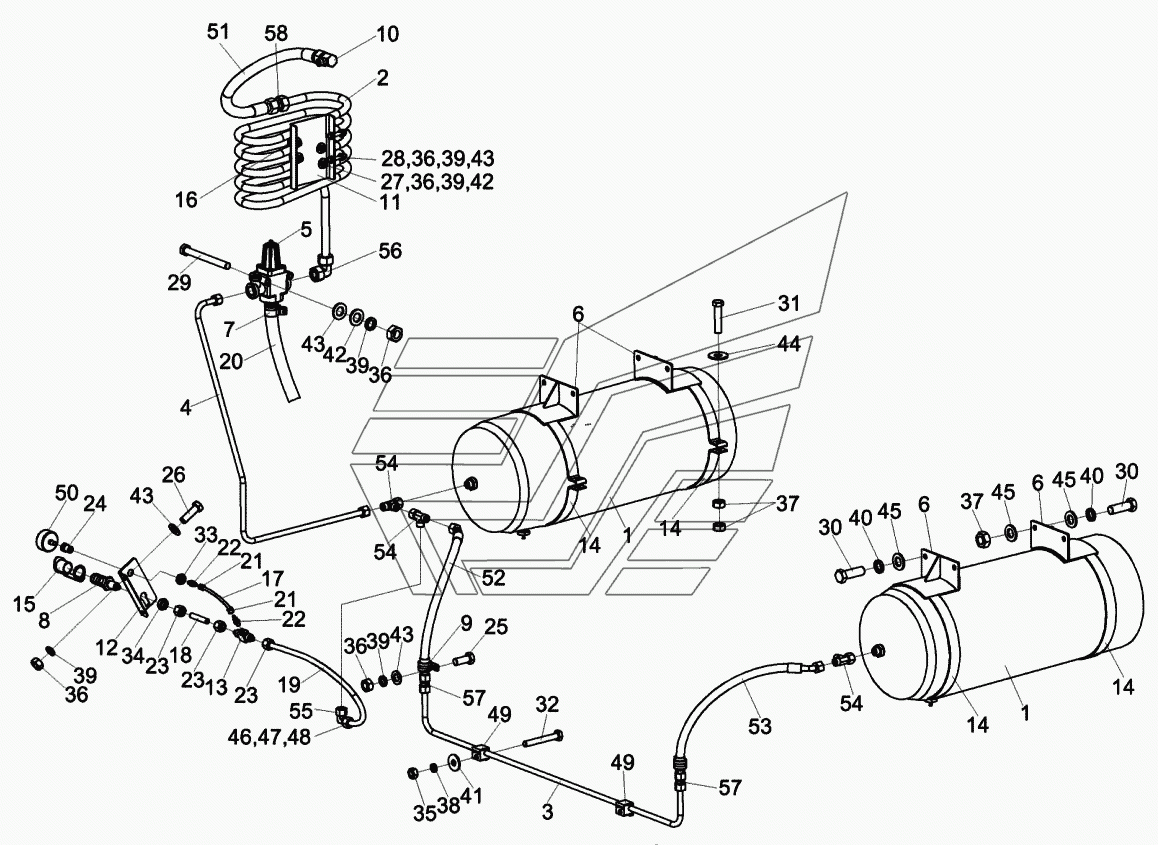

Пневматична система КСК-6025-0180000
100%
Назва деталі
Пневматична система
Заводський номер
КСК-6025-0180000
Кількість на модель
1
№
Назва деталі
Ресивер
Заводський номер
КСК-6025-0180050
Кількість на модель
2
№
1
Назва деталі
Трубопровід
Заводський номер
КСК-6025-0180080
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
КСК-6025-0180100
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
КСК-6025-0180110
Кількість на модель
1
№
4
Назва деталі
Регулятор тиску
Заводський номер
КСК-6025-0180190
Кількість на модель
1
№
5
Назва деталі
Кронштейн
Заводський номер
КСК-6025-0180220
Кількість на модель
4
№
6
Назва деталі
Стяжний хомут
Заводський номер
А23.02.160
Кількість на модель
1
№
7
Назва деталі
Пневматичний вихід
Заводський номер
КВК0800110
Кількість на модель
1
№
8
Назва деталі
Хомут
Заводський номер
КГС0115770-02
Кількість на модель
2
№
9
Назва деталі
Кутник
Заводський номер
КЗК-10-0800310
Кількість на модель
1
№
10
Назва деталі
Кронштейн
Заводський номер
КСК-6025-0180402
Кількість на модель
1
№
11
Назва деталі
Кронштейн
Заводський номер
КСК-6025-0180405
Кількість на модель
1
№
12
Назва деталі
Корпус
Заводський номер
КВК0800621
Кількість на модель
1
№
13
Назва деталі
Хомут
Заводський номер
КЗК-10-0800407
Кількість на модель
4
№
14
Назва деталі
Зовнішня заглушка
Заводський номер
КЗК-12-0800001
Кількість на модель
1
№
15
Назва деталі
Скоба
Заводський номер
КЗК-12-0800408
Кількість на модель
4
№
16
Назва деталі
Пневмотрубка
Заводський номер
ПТР0800006-07
Кількість на модель
1
№
17
Назва деталі
Пневмотрубка
Заводський номер
ПТР0800012-01
Кількість на модель
1
№
18
Назва деталі
Пневмотрубка
Заводський номер
ПТР0800012-35
Кількість на модель
1
№
19
Назва деталі
Рукав Рукав 20х29-1,6-10362 L=(700±5) мм
Заводський номер
РНД0200012-40
Кількість на модель
1
№
20
Назва деталі
Гайка
Заводський номер
УЭС-7-0800619
Кількість на модель
2
№
21
Назва деталі
Штуцер
Заводський номер
УЭС-7-0800622
Кількість на модель
2
№
22
Назва деталі
Гайка
Заводський номер
УЭС-7-0800624-01
Кількість на модель
3
№
23
Назва деталі
Перехідник
Заводський номер
УЭС-16-0800623
Кількість на модель
1
№
24
Назва деталі
Болт M8-6ex20-7796
Заводський номер
БолтМ8-6ex20-7796
Кількість на модель
2
№
25
Назва деталі
Болт M8-6ex25-7796
Заводський номер
БолтМ8-6ex25-7796
Кількість на модель
2
№
26
Назва деталі
Болт M8-6eх35-7796
Заводський номер
БолтМ8-6ex35-7796
Кількість на модель
4
№
27
Назва деталі
Болт M8-6eх45-7796
Заводський номер
БолтМ8-6ex45-7796
Кількість на модель
2
№
28
Назва деталі
Болт M8-6eх80-7796-70
Заводський номер
БолтМ8-6ex80-7796-70
Кількість на модель
2
№
29
Назва деталі
Болт M10-6ex30-7796
Заводський номер
БолтМ10-6ex30-7796
Кількість на модель
8
№
30
Назва деталі
Болт M10-6eх45-7796
Заводський номер
БолтМ10-6ex45-7796
Кількість на модель
4
№
31
Назва деталі
Болт M6-6eх45-7798
Заводський номер
БолтМ6-6ex45-7798
Кількість на модель
2
№
32
Назва деталі
Гайка М14х1, 5-6G-2526
Заводський номер
ГайкаМ14x1,5-6G-2526
Кількість на модель
1
№
33
Назва деталі
Гайка М18х1, 5-6G-2526
Заводський номер
ГайкаМ18x1,5-6G-2526
Кількість на модель
1
№
34
Назва деталі
Гайка М6-6G-5915
Заводський номер
ГайкаМ6-6G-5915
Кількість на модель
2
№
35
Назва деталі
Гайка М8-6G-5915
Заводський номер
ГайкаМ8-6G-5915
Кількість на модель
12
№
36
Назва деталі
Гайка М10-6G-5915
Заводський номер
ГайкаМ10-6G-5915
Кількість на модель
14
№
37
Назва деталі
Диск 6T.65G-6402
Заводський номер
Шайба6Т.65Г-6402
Кількість на модель
2
№
38
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
12
№
39
Назва деталі
Диск 10T.65G-6402
Заводський номер
Шайба10Т.65Г-6402
Кількість на модель
8
№
40
Назва деталі
Диск C 6.01-6958
Заводський номер
ШайбаC6.01-6958
Кількість на модель
2
№
41
Назва деталі
Диск C 8.01-6958
Заводський номер
ШайбаC8.01-6958
Кількість на модель
6
№
42
Назва деталі
Диск C.8.01-11371
Заводський номер
ШайбаC.8.01-11371
Кількість на модель
10
№
43
Назва деталі
Диск C 10.01-6958
Заводський номер
ШайбаC10.01-6958
Кількість на модель
4
№
44
Назва деталі
Диск C.10.01-11371
Заводський номер
ШайбаC.10.01-11371
Кількість на модель
14
№
45
Назва деталі
Втулка
Заводський номер
8930402404
Кількість на модель
1
№
46
Назва деталі
Накидна гайка
Заводський номер
M12LCFX
Кількість на модель
1
№
47
Назва деталі
Кільце врізне
Заводський номер
PSR12LX
Кількість на модель
1
№
48
Назва деталі
Затискач
Заводський номер
112PPH
Кількість на модель
2
№
49
Назва деталі
Манометр
Заводський номер
МП50М/Т-1,6МПа-К1/8
Кількість на модель
1
№
50
Назва деталі
Шланг високого тиску
Заводський номер
РВД16-PTFE-М26x1,5-24°-600
Кількість на модель
1
№
51
Назва деталі
Шланг високого тиску
Заводський номер
РВД10-2SC-М18x1,5-24°-500-0°-45°
Кількість на модель
1
№
52
Назва деталі
Шланг високого тиску
Заводський номер
РВД10-2SC-М18x1,5-24°-540-0°-45°
Кількість на модель
1
№
53
Назва деталі
Трійник
Заводський номер
EL12LOMDCF
Кількість на модель
3
№
54
Назва деталі
Кутник
Заводський номер
EW12LOMDCF
Кількість на модель
1
№
55
Назва деталі
Кутник
Заводський номер
EW18LOMDCF
Кількість на модель
1
№
56
Назва деталі
Штуцер
Заводський номер
G12LCFX
Кількість на модель
2
№
57
Назва деталі
Штуцер
Заводський номер
G18LCFX
Кількість на модель
1
№
58
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пневматична система | КСК-6025-0180000 | 1 | 1 | |||||
| 1 | Ресивер | КСК-6025-0180050 | 2 | 2 | 1 | |||
| 2 | Трубопровід | КСК-6025-0180080 | 1 | 1 | 2 | |||
| 3 | Трубопровід | КСК-6025-0180100 | 1 | 1 | 3 | |||
| 4 | Трубопровід | КСК-6025-0180110 | 1 | 1 | 4 | |||
| 5 | Регулятор тиску | КСК-6025-0180190 | 1 | 1 | 5 | |||
| 6 | Кронштейн | КСК-6025-0180220 | 4 | 4 | 6 | |||
| 7 | Стяжний хомут | А23.02.160 | 1 | 1 | 7 | |||
| 8 | Пневматичний вихід | КВК0800110 | 1 | 1 | 8 | |||
| 9 | Хомут | КГС0115770-02 | 2 | 2 | 9 | |||
| 10 | Кутник | КЗК-10-0800310 | 1 | 1 | 10 | |||
| 11 | Кронштейн | КСК-6025-0180402 | 1 | 1 | 11 | |||
| 12 | Кронштейн | КСК-6025-0180405 | 1 | 1 | 12 | |||
| 13 | Корпус | КВК0800621 | 1 | 1 | 13 | |||
| 14 | Хомут | КЗК-10-0800407 | 4 | 4 | 14 | |||
| 15 | Зовнішня заглушка | КЗК-12-0800001 | 1 | 1 | 15 | |||
| 16 | Скоба | КЗК-12-0800408 | 4 | 4 | 16 | |||
| 17 | Пневмотрубка | ПТР0800006-07 | 1 | 1 | 17 | |||
| 18 | Пневмотрубка | ПТР0800012-01 | 1 | 1 | 18 | |||
| 19 | Пневмотрубка | ПТР0800012-35 | 1 | 1 | 19 | |||
| 20 | Рукав Рукав 20х29-1,6-10362 L=(700±5) мм | РНД0200012-40 | 1 | 1 | 20 | |||
| 21 | Гайка | УЭС-7-0800619 | 2 | 2 | 21 | |||
| 22 | Штуцер | УЭС-7-0800622 | 2 | 2 | 22 | |||
| 23 | Гайка | УЭС-7-0800624-01 | 3 | 3 | 23 | |||
| 24 | Перехідник | УЭС-16-0800623 | 1 | 1 | 24 | |||
| 25 | Болт M8-6ex20-7796 | БолтМ8-6ex20-7796 | 2 | 2 | 25 | |||
| 26 | Болт M8-6ex25-7796 | БолтМ8-6ex25-7796 | 2 | 2 | 26 | |||
| 27 | Болт M8-6eх35-7796 | БолтМ8-6ex35-7796 | 4 | 4 | 27 | |||
| 28 | Болт M8-6eх45-7796 | БолтМ8-6ex45-7796 | 2 | 2 | 28 | |||
| 29 | Болт M8-6eх80-7796-70 | БолтМ8-6ex80-7796-70 | 2 | 2 | 29 | |||
| 30 | Болт M10-6ex30-7796 | БолтМ10-6ex30-7796 | 8 | 8 | 30 | |||
| 31 | Болт M10-6eх45-7796 | БолтМ10-6ex45-7796 | 4 | 4 | 31 | |||
| 32 | Болт M6-6eх45-7798 | БолтМ6-6ex45-7798 | 2 | 2 | 32 | |||
| 33 | Гайка М14х1, 5-6G-2526 | ГайкаМ14x1,5-6G-2526 | 1 | 1 | 33 | |||
| 34 | Гайка М18х1, 5-6G-2526 | ГайкаМ18x1,5-6G-2526 | 1 | 1 | 34 | |||
| 35 | Гайка М6-6G-5915 | ГайкаМ6-6G-5915 | 2 | 2 | 35 | |||
| 36 | Гайка М8-6G-5915 | ГайкаМ8-6G-5915 | 12 | 12 | 36 | |||
| 37 | Гайка М10-6G-5915 | ГайкаМ10-6G-5915 | 14 | 14 | 37 | |||
| 38 | Диск 6T.65G-6402 | Шайба6Т.65Г-6402 | 2 | 2 | 38 | |||
| 39 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 12 | 12 | 39 | |||
| 40 | Диск 10T.65G-6402 | Шайба10Т.65Г-6402 | 8 | 8 | 40 | |||
| 41 | Диск C 6.01-6958 | ШайбаC6.01-6958 | 2 | 2 | 41 | |||
| 42 | Диск C 8.01-6958 | ШайбаC8.01-6958 | 6 | 6 | 42 | |||
| 43 | Диск C.8.01-11371 | ШайбаC.8.01-11371 | 10 | 10 | 43 | |||
| 44 | Диск C 10.01-6958 | ШайбаC10.01-6958 | 4 | 4 | 44 | |||
| 45 | Диск C.10.01-11371 | ШайбаC.10.01-11371 | 14 | 14 | 45 | |||
| 46 | Втулка | 8930402404 | 1 | 1 | 46 | |||
| 47 | Накидна гайка | M12LCFX | 1 | 1 | 47 | |||
| 48 | Кільце врізне | PSR12LX | 1 | 1 | 48 | |||
| 49 | Затискач | 112PPH | 2 | 2 | 49 | |||
| 50 | Манометр | МП50М/Т-1,6МПа-К1/8 | 1 | 1 | 50 | |||
| 51 | Шланг високого тиску | РВД16-PTFE-М26x1,5-24°-600 | 1 | 1 | 51 | |||
| 52 | Шланг високого тиску | РВД10-2SC-М18x1,5-24°-500-0°-45° | 1 | 1 | 52 | |||
| 53 | Шланг високого тиску | РВД10-2SC-М18x1,5-24°-540-0°-45° | 1 | 1 | 53 | |||
| 54 | Трійник | EL12LOMDCF | 3 | 3 | 54 | |||
| 55 | Кутник | EW12LOMDCF | 1 | 1 | 55 | |||
| 56 | Кутник | EW18LOMDCF | 1 | 1 | 56 | |||
| 57 | Штуцер | G12LCFX | 2 | 2 | 57 | |||
| 58 | Штуцер | G18LCFX | 1 | 1 | 58 |
