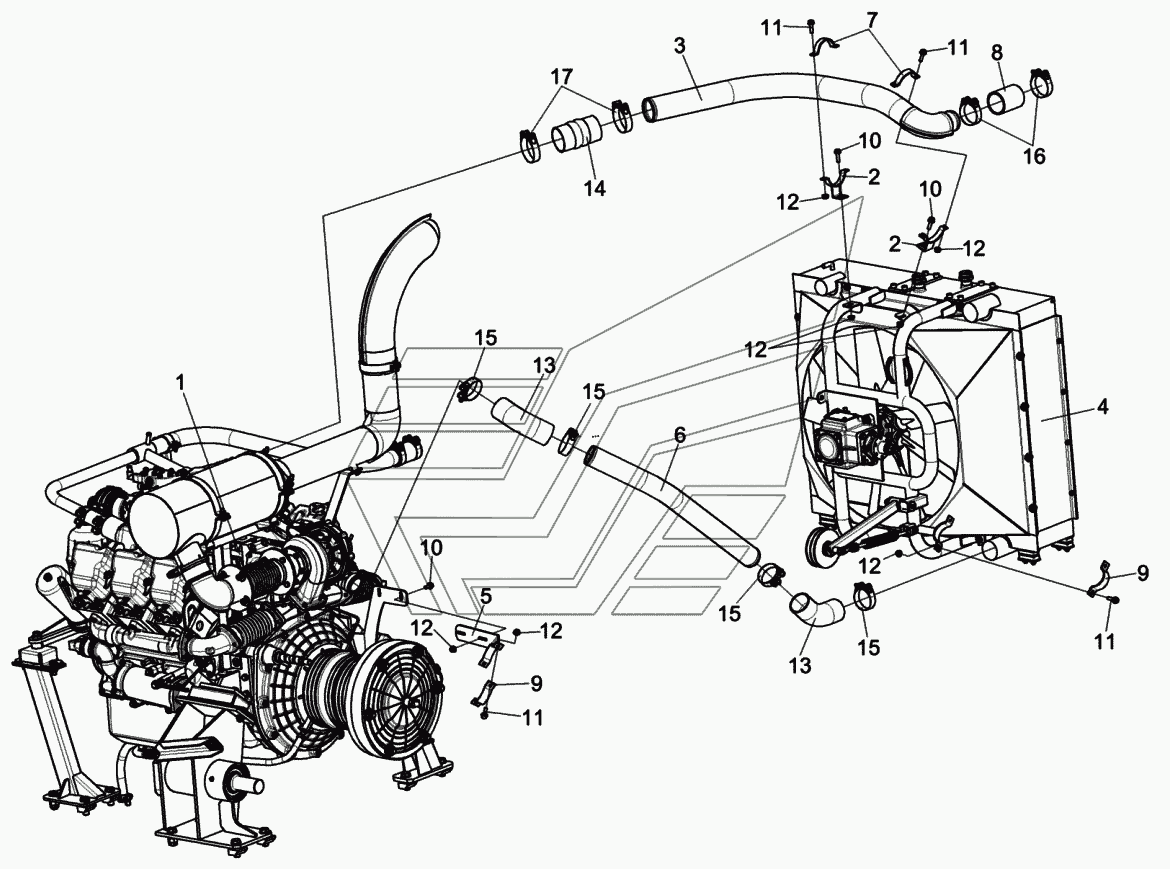

Встановлення двигуна КСК-6025-0116000
100%
Назва деталі
Встановлення двигуна
Заводський номер
КСК-6025-0116000
Кількість на модель
1
№
Назва деталі
Двигун
Заводський номер
КСК-6025-0116010
Кількість на модель
1
№
1
Назва деталі
Кронштейн
Заводський номер
КСК-6025-0116140
Кількість на модель
2
№
2
Назва деталі
Верхня повітряна труба
Заводський номер
КСК-6025-0116190
Кількість на модель
1
№
3
Назва деталі
Встановлення радіатора
Заводський номер
КСК-6025-0117000
Кількість на модель
1
№
4
Назва деталі
Хомут
Заводський номер
УЭС-19-0400490
Кількість на модель
1
№
5
Назва деталі
Повітряна труба
Заводський номер
КСК-6025-0116829
Кількість на модель
1
№
6
Назва деталі
Хомут
Заводський номер
КВС-1-0150433
Кількість на модель
2
№
7
Назва деталі
Рукав 76х87,5-0,29-10362
Заводський номер
КЗК-812-0106007
Кількість на модель
1
№
8
Назва деталі
Хомут
Заводський номер
УЭС-19-0400412-01
Кількість на модель
2
№
9
Назва деталі
Болт M8х20-8.8-A-A3G
Заводський номер
БолтМ8x20-8.8-A-A3G
Кількість на модель
3
№
10
Назва деталі
Болт M8х30-8.8-A-A3G
Заводський номер
БолтМ8x30-8.8-A-A3G
Кількість на модель
12
№
11
Назва деталі
Гайка М8-8-A-A3G
Заводський номер
ГайкаМ8-8-A-A3G
Кількість на модель
14
№
12
Назва деталі
Патрубок
Заводський номер
Патрубок
Кількість на модель
2
№
13
Назва деталі
Хомут без компенсатора
Заводський номер
GBSM82/25W2
Кількість на модель
4
№
15
Назва деталі
Хомут без компенсатора GBS M 88/25 W2
Заводський номер
GBSM88/25W2
Кількість на модель
2
№
16
Назва деталі
Хомут без компенсатора
Заводський номер
GBSM101/25W2
Кількість на модель
2
№
17
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення двигуна | КСК-6025-0116000 | 1 | 1 | |||||
| 1 | Двигун | КСК-6025-0116010 | 1 | 1 | 1 | |||
| 2 | Кронштейн | КСК-6025-0116140 | 2 | 2 | 2 | |||
| 3 | Верхня повітряна труба | КСК-6025-0116190 | 1 | 1 | 3 | |||
| 4 | Встановлення радіатора | КСК-6025-0117000 | 1 | 1 | 4 | |||
| 5 | Хомут | УЭС-19-0400490 | 1 | 1 | 5 | |||
| 6 | Повітряна труба | КСК-6025-0116829 | 1 | 1 | 6 | |||
| 7 | Хомут | КВС-1-0150433 | 2 | 2 | 7 | |||
| 8 | Рукав 76х87,5-0,29-10362 | КЗК-812-0106007 | 1 | 1 | 8 | |||
| 9 | Хомут | УЭС-19-0400412-01 | 2 | 2 | 9 | |||
| 10 | Болт M8х20-8.8-A-A3G | БолтМ8x20-8.8-A-A3G | 3 | 3 | 10 | |||
| 11 | Болт M8х30-8.8-A-A3G | БолтМ8x30-8.8-A-A3G | 12 | 12 | 11 | |||
| 12 | Гайка М8-8-A-A3G | ГайкаМ8-8-A-A3G | 14 | 14 | 12 | |||
| 13 | Патрубок | Патрубок | 2 | 2 | 13 | |||
| 15 | Хомут без компенсатора | GBSM82/25W2 | 4 | 4 | 15 | |||
| 16 | Хомут без компенсатора GBS M 88/25 W2 | GBSM88/25W2 | 2 | 2 | 16 | |||
| 17 | Хомут без компенсатора | GBSM101/25W2 | 2 | 2 | 17 |
