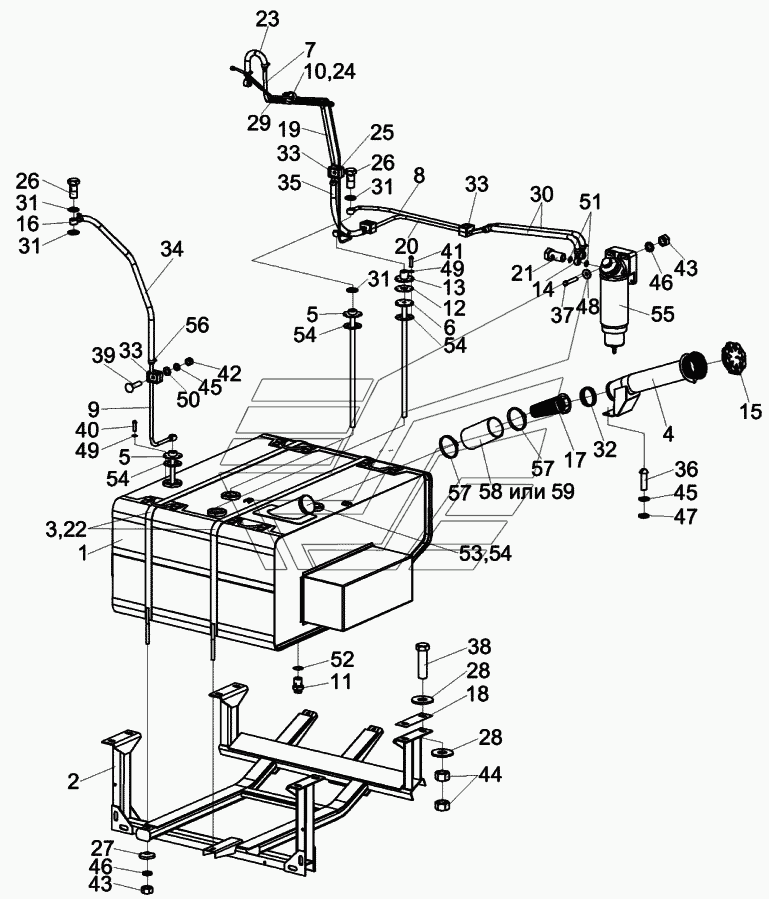

Встановлення паливного обладнання КСК-6025-0123000
100%
Назва деталі
Монтаж паливного обладнання
Заводський номер
КСК-6025-0123000
Кількість на модель
1
№
Назва деталі
Паливний бак
Заводський номер
КСК-6025-0123010
Кількість на модель
1
№
1
Назва деталі
Рама
Заводський номер
КСК-6025-0123020
Кількість на модель
1
№
2
Назва деталі
Хомут
Заводський номер
КСК-6025-0123050
Кількість на модель
2
№
3
Назва деталі
Горловина
Заводський номер
КСК-6025-0123060
Кількість на модель
1
№
4
Назва деталі
Зливна труба
Заводський номер
КСК-6025-0123100
Кількість на модель
2
№
5
Назва деталі
труба заборная
Заводський номер
КСК-6025-0123110
Кількість на модель
1
№
6
Назва деталі
Зливний паливопровід
Заводський номер
КСК-6025-0123120
Кількість на модель
1
№
7
Назва деталі
Забірний паливопровід
Заводський номер
КСК-6025-0123130
Кількість на модель
1
№
8
Назва деталі
Зливний паливопровід
Заводський номер
КСК-6025-0123140
Кількість на модель
1
№
9
Назва деталі
Стяжний хомут
Заводський номер
А23.02.160
Кількість на модель
1
№
10
Назва деталі
Зливний клапан
Заводський номер
КВС-1-0103180
Кількість на модель
1
№
11
Назва деталі
Клапан
Заводський номер
КВС-1-0103360
Кількість на модель
1
№
12
Назва деталі
Корпус
Заводський номер
КВС-1-0103370
Кількість на модель
1
№
13
Назва деталі
Штуцер
Заводський номер
КВС-2-0103640
Кількість на модель
2
№
14
Назва деталі
Кришка
Заводський номер
КИС0108610
Кількість на модель
1
№
15
Назва деталі
Штуцер
Заводський номер
УЭС0500200
Кількість на модель
2
№
16
Назва деталі
Фільтр Б
Заводський номер
150.50.026
Кількість на модель
1
№
17
Назва деталі
Регулювальна пластина
Заводський номер
КСК-6025-0123434
Кількість на модель
4
№
18
Назва деталі
Забірний паливопровід
Заводський номер
КСК-6025-0123809
Кількість на модель
1
№
19
Назва деталі
Забірний паливопровід
Заводський номер
КСК-6025-0123813
Кількість на модель
1
№
20
Назва деталі
Спеціальний болт
Заводський номер
КВС-2-0103601
Кількість на модель
2
№
21
Назва деталі
Ущільнювач
Заводський номер
КЗК-10-0126002
Кількість на модель
4
№
22
Назва деталі
Рукав 20-1х12, 6-10362
Заводський номер
КЗК-12-0126002
Кількість на модель
1
№
23
Назва деталі
Ущільнення
Заводський номер
КЗК0126003
Кількість на модель
1
№
24
Назва деталі
Прокладка
Заводський номер
КЗР0600009
Кількість на модель
2
№
25
Назва деталі
Болт спеціальний
Заводський номер
КИС0118623А
Кількість на модель
5
№
26
Назва деталі
Сферична шайба
Заводський номер
КПР6100605
Кількість на модель
4
№
27
Назва деталі
Диск
Заводський номер
КСН0114402
Кількість на модель
16
№
28
Назва деталі
Плетіння
Заводський номер
КИЛ0123601-01
Кількість на модель
1
№
29
Назва деталі
Рукав 20-1х12, 6-10362
Заводський номер
РНД0120012-33
Кількість на модель
2
№
30
Назва деталі
Шайба
Заводський номер
УЭС0500003-01
Кількість на модель
10
№
31
Назва деталі
Пружина
Заводський номер
УЭС0500602
Кількість на модель
1
№
32
Назва деталі
Брюс
Заводський номер
УЭС0602012А
Кількість на модель
8
№
33
Назва деталі
Рукав
Заводський номер
УЭС-15-0500008
Кількість на модель
1
№
34
Назва деталі
Рукав
Заводський номер
УЭС-7-0602017
Кількість на модель
1
№
35
Назва деталі
Болт M8-6ex20-7796
Заводський номер
БолтМ8-6ex20-7796
Кількість на модель
2
№
36
Назва деталі
Болт M12-6eх70-7796
Заводський номер
БолтМ12-6ex70-7796
Кількість на модель
2
№
37
Назва деталі
Болт M16-6eх60-7796
Заводський номер
БолтМ16-6ex60-7796
Кількість на модель
8
№
38
Назва деталі
Болт M8-6eх35-7802
Заводський номер
БолтМ8-6ex35-7802
Кількість на модель
4
№
39
Назва деталі
Гвинт B.М18-174735-6eх__NT__2__
Заводський номер
ВинтB.М5-6ex18-17473
Кількість на модель
15
№
40
Назва деталі
Гвинт B.М25-174735-6eх__NT__2__
Заводський номер
ВинтB.М5-6ex25-17473
Кількість на модель
5
№
41
Назва деталі
Гайка М8-6G-2526
Заводський номер
ГайкаМ8-6G-2526
Кількість на модель
4
№
42
Назва деталі
Гайка М12-6G-5915
Заводський номер
ГайкаМ12-6G-5915
Кількість на модель
6
№
43
Назва деталі
Гайка М16-6G-5915
Заводський номер
ГайкаМ16-6G-5915
Кількість на модель
16
№
44
Назва деталі
Диск 8T.65G-6402
Заводський номер
Шайба8Т.65Г-6402
Кількість на модель
6
№
45
Назва деталі
Диск 12T.65G-6402
Заводський номер
Шайба12Т.65Г-6402
Кількість на модель
6
№
46
Назва деталі
Диск C 8.01-6958
Заводський номер
ШайбаC8.01-6958
Кількість на модель
2
№
47
Назва деталі
Диск C 12.01-6958
Заводський номер
ШайбаC12.01-6958
Кількість на модель
2
№
48
Назва деталі
Диск C.5.01-11371
Заводський номер
ШайбаC.5.01-11371
Кількість на модель
20
№
49
Назва деталі
Диск C.8.01-11371
Заводський номер
ШайбаC.8.01-11371
Кількість на модель
4
№
50
Назва деталі
Прокладка 16 АД0-23358
Заводський номер
Прокладка16АД0-23358
Кількість на модель
4
№
51
Назва деталі
Прокладка 30М3-23358
Заводський номер
Прокладка30М3-23358
Кількість на модель
1
№
52
Назва деталі
Датчик
Заводський номер
ДУМП-30АДЮИ.400720.001
Кількість на модель
1
№
53
Назва деталі
Прокладка
Заводський номер
200-3806026
Кількість на модель
4
№
54
Назва деталі
Паливний фільтр __NT__0__
Заводський номер
PreLinePL420
Кількість на модель
1
№
55
Назва деталі
Черв'ячний хомут TORRO 12-22/9 C7W3
Заводський номер
TORRO12-22/9C7W3
Кількість на модель
10
№
56
Назва деталі
Черв'ячний хомут
Заводський номер
TORRO80-100/9C7W2
Кількість на модель
2
№
57
Назва деталі
Гнучкий армований шланг
Заводський номер
ПВx1610NФ75
Кількість на модель
№
58
Назва деталі
Шланг PROTAPE PUR MHF F
Заводський номер
PROTAPEPUR331MHFФ75
Кількість на модель
№
59
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж паливного обладнання | КСК-6025-0123000 | 1 | 1 | |||||
| 1 | Паливний бак | КСК-6025-0123010 | 1 | 1 | 1 | |||
| 2 | Рама | КСК-6025-0123020 | 1 | 1 | 2 | |||
| 3 | Хомут | КСК-6025-0123050 | 2 | 2 | 3 | |||
| 4 | Горловина | КСК-6025-0123060 | 1 | 1 | 4 | |||
| 5 | Зливна труба | КСК-6025-0123100 | 2 | 2 | 5 | |||
| 6 | труба заборная | КСК-6025-0123110 | 1 | 1 | 6 | |||
| 7 | Зливний паливопровід | КСК-6025-0123120 | 1 | 1 | 7 | |||
| 8 | Забірний паливопровід | КСК-6025-0123130 | 1 | 1 | 8 | |||
| 9 | Зливний паливопровід | КСК-6025-0123140 | 1 | 1 | 9 | |||
| 10 | Стяжний хомут | А23.02.160 | 1 | 1 | 10 | |||
| 11 | Зливний клапан | КВС-1-0103180 | 1 | 1 | 11 | |||
| 12 | Клапан | КВС-1-0103360 | 1 | 1 | 12 | |||
| 13 | Корпус | КВС-1-0103370 | 1 | 1 | 13 | |||
| 14 | Штуцер | КВС-2-0103640 | 2 | 2 | 14 | |||
| 15 | Кришка | КИС0108610 | 1 | 1 | 15 | |||
| 16 | Штуцер | УЭС0500200 | 2 | 2 | 16 | |||
| 17 | Фільтр Б | 150.50.026 | 1 | 1 | 17 | |||
| 18 | Регулювальна пластина | КСК-6025-0123434 | 4 | 4 | 18 | |||
| 19 | Забірний паливопровід | КСК-6025-0123809 | 1 | 1 | 19 | |||
| 20 | Забірний паливопровід | КСК-6025-0123813 | 1 | 1 | 20 | |||
| 21 | Спеціальний болт | КВС-2-0103601 | 2 | 2 | 21 | |||
| 22 | Ущільнювач | КЗК-10-0126002 | 4 | 4 | 22 | |||
| 23 | Рукав 20-1х12, 6-10362 | КЗК-12-0126002 | 1 | 1 | 23 | |||
| 24 | Ущільнення | КЗК0126003 | 1 | 1 | 24 | |||
| 25 | Прокладка | КЗР0600009 | 2 | 2 | 25 | |||
| 26 | Болт спеціальний | КИС0118623А | 5 | 5 | 26 | |||
| 27 | Сферична шайба | КПР6100605 | 4 | 4 | 27 | |||
| 28 | Диск | КСН0114402 | 16 | 16 | 28 | |||
| 29 | Плетіння | КИЛ0123601-01 | 1 | 1 | 29 | |||
| 30 | Рукав 20-1х12, 6-10362 | РНД0120012-33 | 2 | 2 | 30 | |||
| 31 | Шайба | УЭС0500003-01 | 10 | 10 | 31 | |||
| 32 | Пружина | УЭС0500602 | 1 | 1 | 32 | |||
| 33 | Брюс | УЭС0602012А | 8 | 8 | 33 | |||
| 34 | Рукав | УЭС-15-0500008 | 1 | 1 | 34 | |||
| 35 | Рукав | УЭС-7-0602017 | 1 | 1 | 35 | |||
| 36 | Болт M8-6ex20-7796 | БолтМ8-6ex20-7796 | 2 | 2 | 36 | |||
| 37 | Болт M12-6eх70-7796 | БолтМ12-6ex70-7796 | 2 | 2 | 37 | |||
| 38 | Болт M16-6eх60-7796 | БолтМ16-6ex60-7796 | 8 | 8 | 38 | |||
| 39 | Болт M8-6eх35-7802 | БолтМ8-6ex35-7802 | 4 | 4 | 39 | |||
| 40 | Гвинт B.М18-174735-6eх__NT__2__ | ВинтB.М5-6ex18-17473 | 15 | 15 | 40 | |||
| 41 | Гвинт B.М25-174735-6eх__NT__2__ | ВинтB.М5-6ex25-17473 | 5 | 5 | 41 | |||
| 42 | Гайка М8-6G-2526 | ГайкаМ8-6G-2526 | 4 | 4 | 42 | |||
| 43 | Гайка М12-6G-5915 | ГайкаМ12-6G-5915 | 6 | 6 | 43 | |||
| 44 | Гайка М16-6G-5915 | ГайкаМ16-6G-5915 | 16 | 16 | 44 | |||
| 45 | Диск 8T.65G-6402 | Шайба8Т.65Г-6402 | 6 | 6 | 45 | |||
| 46 | Диск 12T.65G-6402 | Шайба12Т.65Г-6402 | 6 | 6 | 46 | |||
| 47 | Диск C 8.01-6958 | ШайбаC8.01-6958 | 2 | 2 | 47 | |||
| 48 | Диск C 12.01-6958 | ШайбаC12.01-6958 | 2 | 2 | 48 | |||
| 49 | Диск C.5.01-11371 | ШайбаC.5.01-11371 | 20 | 20 | 49 | |||
| 50 | Диск C.8.01-11371 | ШайбаC.8.01-11371 | 4 | 4 | 50 | |||
| 51 | Прокладка 16 АД0-23358 | Прокладка16АД0-23358 | 4 | 4 | 51 | |||
| 52 | Прокладка 30М3-23358 | Прокладка30М3-23358 | 1 | 1 | 52 | |||
| 53 | Датчик | ДУМП-30АДЮИ.400720.001 | 1 | 1 | 53 | |||
| 54 | Прокладка | 200-3806026 | 4 | 4 | 54 | |||
| 55 | Паливний фільтр __NT__0__ | PreLinePL420 | 1 | 1 | 55 | |||
| 56 | Черв'ячний хомут TORRO 12-22/9 C7W3 | TORRO12-22/9C7W3 | 10 | 10 | 56 | |||
| 57 | Черв'ячний хомут | TORRO80-100/9C7W2 | 2 | 2 | 57 | |||
| 58 | Гнучкий армований шланг | ПВx1610NФ75 | 58 | |||||
| 59 | Шланг PROTAPE PUR MHF F | PROTAPEPUR331MHFФ75 | 59 |
