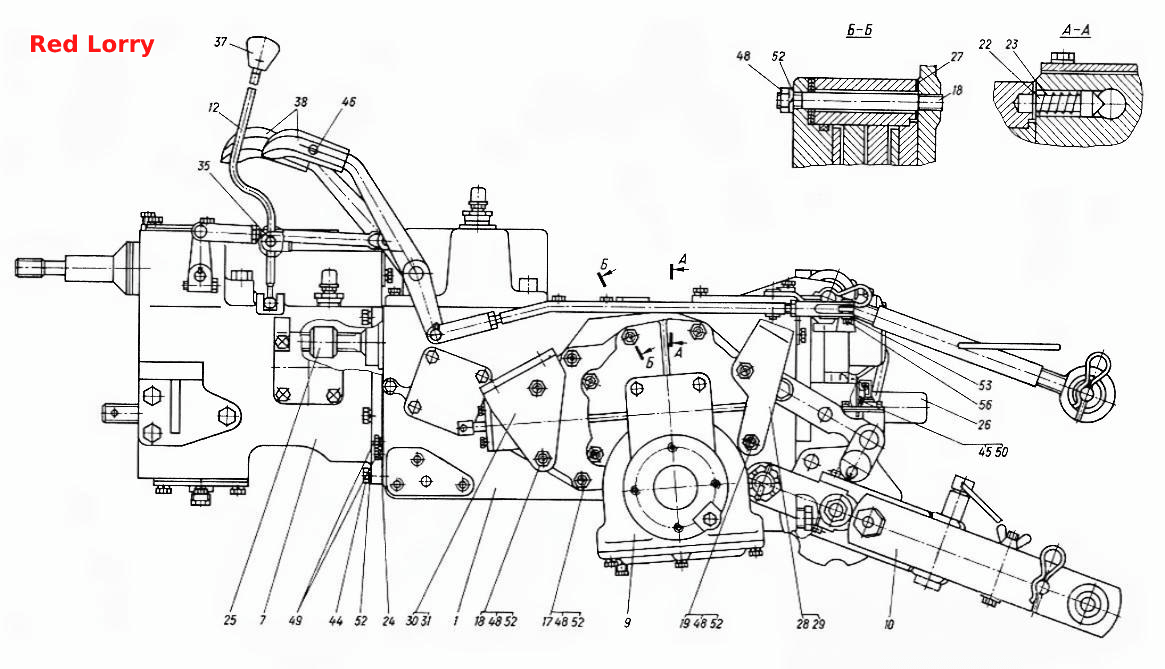

Коробка передач з агрегатами
100%
Назва деталі
Коробка передач з агрегатами
Заводський номер
010.37.005-1
Кількість на модель
№
Назва деталі
Коробка передач
Заводський номер
010.37.001
Кількість на модель
1
№
1
Назва деталі
Редуктор __NT__0__
Заводський номер
010.37.030-1
Кількість на модель
1
№
7
Назва деталі
Бортовий редуктор із гальмом
Заводський номер
010.39.001-01
Кількість на модель
1
№
9
Назва деталі
Механізм навішування
Заводський номер
010.56.001-1
Кількість на модель
1
№
10
Назва деталі
Важіль
Заводський номер
010.37.138
Кількість на модель
1
№
12
Назва деталі
Шпилька
Заводський номер
010.37.205
Кількість на модель
4
№
17
Назва деталі
Шпилька
Заводський номер
010.37.205-01
Кількість на модель
12
№
18
Назва деталі
Шпилька
Заводський номер
010.37.205-02
Кількість на модель
4
№
19
Назва деталі
Фіксатор
Заводський номер
08.37.124
Кількість на модель
1
№
22
Назва деталі
Пружина
Заводський номер
08.37.125
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
08.37.142
Кількість на модель
1
№
24
Назва деталі
Шліцьова муфта
Заводський номер
08.37.161
Кількість на модель
1
№
25
Назва деталі
Ковпак захисний
Заводський номер
08.37.174
Кількість на модель
1
№
26
Назва деталі
Прокладка
Заводський номер
08.39.125
Кількість на модель
2
№
27
Назва деталі
Фланець
Заводський номер
010.47.145
Кількість на модель
1
№
28
Назва деталі
Фланець
Заводський номер
010.47.145-01
Кількість на модель
1
№
29
Назва деталі
Кронштейн
Заводський номер
010.47.152
Кількість на модель
1
№
30
Назва деталі
Кронштейн
Заводський номер
010.47.152-01
Кількість на модель
1
№
31
Назва деталі
Ось
Заводський номер
А5.24.243
Кількість на модель
1
№
35
Назва деталі
Рукоятка
Заводський номер
А13.03.000
Кількість на модель
1
№
37
Назва деталі
Рукоятка
Заводський номер
А13.17.000
Кількість на модель
2
№
38
Назва деталі
гвинт
Заводський номер
М10х30.7796
Кількість на модель
6
№
44
Назва деталі
Гвинт
Заводський номер
М5х10.17473
Кількість на модель
3
№
45
Назва деталі
Гвинт
Заводський номер
М5х12.17475
Кількість на модель
2
№
46
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
24
№
48
Назва деталі
Затор
Заводський номер
КГ1/8"
Кількість на модель
4
№
49
Назва деталі
Диск
Заводський номер
5.65Г.6402
Кількість на модель
3
№
50
Назва деталі
Шайба
Заводський номер
10.65Г.6402
Кількість на модель
26
№
52
Назва деталі
Диск
Заводський номер
8.04.11371
Кількість на модель
8
№
53
Назва деталі
Шплінт
Заводський номер
2,5х20.397
Кількість на модель
5
№
56
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Коробка передач з агрегатами | 010.37.005-1 | |||||||
| 1 | Коробка передач | 010.37.001 | 1 | 1 | 1 | |||
| 7 | Редуктор __NT__0__ | 010.37.030-1 | 1 | 1 | 7 | |||
| 9 | Бортовий редуктор із гальмом | 010.39.001-01 | 1 | 1 | 9 | |||
| 10 | Механізм навішування | 010.56.001-1 | 1 | 1 | 10 | |||
| 12 | Важіль | 010.37.138 | 1 | 1 | 12 | |||
| 17 | Шпилька | 010.37.205 | 4 | 4 | 17 | |||
| 18 | Шпилька | 010.37.205-01 | 12 | 12 | 18 | |||
| 19 | Шпилька | 010.37.205-02 | 4 | 4 | 19 | |||
| 22 | Фіксатор | 08.37.124 | 1 | 1 | 22 | |||
| 23 | Пружина | 08.37.125 | 1 | 1 | 23 | |||
| 24 | Прокладка | 08.37.142 | 1 | 1 | 24 | |||
| 25 | Шліцьова муфта | 08.37.161 | 1 | 1 | 25 | |||
| 26 | Ковпак захисний | 08.37.174 | 1 | 1 | 26 | |||
| 27 | Прокладка | 08.39.125 | 2 | 2 | 27 | |||
| 28 | Фланець | 010.47.145 | 1 | 1 | 28 | |||
| 29 | Фланець | 010.47.145-01 | 1 | 1 | 29 | |||
| 30 | Кронштейн | 010.47.152 | 1 | 1 | 30 | |||
| 31 | Кронштейн | 010.47.152-01 | 1 | 1 | 31 | |||
| 35 | Ось | А5.24.243 | 1 | 1 | 35 | |||
| 37 | Рукоятка | А13.03.000 | 1 | 1 | 37 | |||
| 38 | Рукоятка | А13.17.000 | 2 | 2 | 38 | |||
| 44 | гвинт | М10х30.7796 | 6 | 6 | 44 | |||
| 45 | Гвинт | М5х10.17473 | 3 | 3 | 45 | |||
| 46 | Гвинт | М5х12.17475 | 2 | 2 | 46 | |||
| 48 | Гайка | М10.5915 | 24 | 24 | 48 | |||
| 49 | Затор | КГ1/8" | 4 | 4 | 49 | |||
| 50 | Диск | 5.65Г.6402 | 3 | 3 | 50 | |||
| 52 | Шайба | 10.65Г.6402 | 26 | 26 | 52 | |||
| 53 | Диск | 8.04.11371 | 8 | 8 | 53 | |||
| 56 | Шплінт | 2,5х20.397 | 5 | 5 | 56 |
