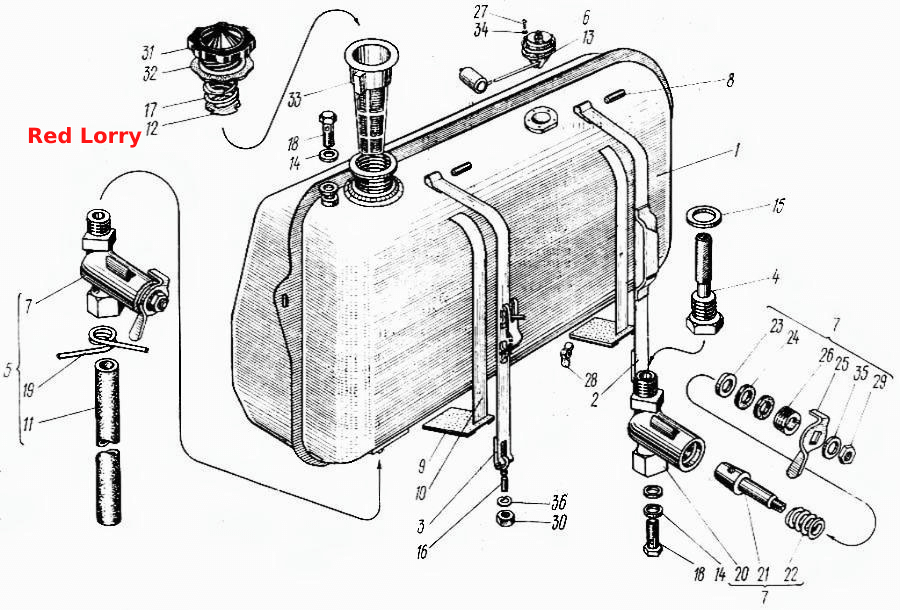

Паливний бак
100%
Назва деталі
Паливний бак
Заводський номер
150.50.010А
Кількість на модель
1
№
Назва деталі
Корпус паливного бака
Заводський номер
150.50.011-4
Кількість на модель
1
№
1
Назва деталі
Стрічка бугеля в зборі
Заводський номер
150.50.012-2
Кількість на модель
1
№
2
Назва деталі
Стрічка бугеля в зборі, ліва
Заводський номер
150.50.015-2
Кількість на модель
1
№
3
Назва деталі
Перехідник
Заводський номер
150.50.028
Кількість на модель
1
№
4
Назва деталі
Кран зі шлангом
Заводський номер
150.50.029
Кількість на модель
1
№
5
Назва деталі
Датчик рівня палива
Заводський номер
БМ144-3806600Д
Кількість на модель
1
№
6
Назва деталі
Кран
Заводський номер
Кр25-1013000
Кількість на модель
1
№
7
Назва деталі
Пальцева частина бугеля
Заводський номер
150.50.107
Кількість на модель
2
№
8
Назва деталі
Прокладка під бак
Заводський номер
150.50.109А
Кількість на модель
4
№
9
Назва деталі
Прокладка стрічки бугеля
Заводський номер
150.50.111
Кількість на модель
2
№
10
Назва деталі
Зливний шланг
Заводський номер
150.50.128
Кількість на модель
1
№
11
Назва деталі
Заслінка
Заводський номер
150.50.133
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
150.50.141А
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
16-006
Кількість на модель
4
№
14
Назва деталі
Прокладка краника
Заводський номер
54.15.427А
Кількість на модель
1
№
15
Назва деталі
Гвинт
Заводський номер
74.47.410-1А
Кількість на модель
1
№
16
Назва деталі
Пружина
Заводський номер
74.50.436
Кількість на модель
1
№
17
Назва деталі
Болт
Заводський номер
А12.01.003-03
Кількість на модель
2
№
18
Назва деталі
Дріт
Заводський номер
ПЖ-1,6х270
Кількість на модель
1
№
19
Назва деталі
Корпус
Заводський номер
Кр25-1013001
Кількість на модель
1
№
20
Назва деталі
Затор
Заводський номер
Кр25-1013002
Кількість на модель
1
№
21
Назва деталі
Пружина
Заводський номер
Кр25-1013003
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
Кр25-1013004
Кількість на модель
1
№
23
Назва деталі
Шайба сальника
Заводський номер
Кр25-1013005
Кількість на модель
2
№
24
Назва деталі
Ручка
Заводський номер
Кр25-1013006
Кількість на модель
1
№
25
Назва деталі
Гайка сальника
Заводський номер
Кр25-1013007
Кількість на модель
1
№
26
Назва деталі
Гвинт М5-6gх10.58.019 ГОСТ17473-80
Заводський номер
Винт М5-6gх10.58.019 ГОСТ 17473-80
Кількість на модель
5
№
27
Назва деталі
Гайка М6.45Л.0112 ГОСТ 3032-76
Заводський номер
Гайка М6.45Л.0112 ГОСТ 3032-76
Кількість на модель
1
№
28
Назва деталі
Гайка М6.5.019 ГОСТ 5915-70
Заводський номер
Гайка М6.5.019 ГОСТ 5915-70
Кількість на модель
1
№
29
Назва деталі
Гайка М12.6.0112 ГОСТ 5915-70
Заводський номер
Гайка М12.6.0112 ГОСТ 5915-70
Кількість на модель
2
№
30
Назва деталі
Кришка
Заводський номер
74.50.042-4
Кількість на модель
1
№
31
Назва деталі
Прокладка
Заводський номер
74.50.433
Кількість на модель
1
№
32
Назва деталі
Фільтр Б
Заводський номер
150.50.026
Кількість на модель
1
№
33
Назва деталі
Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 5
Заводський номер
Шайба 5 65Г 05 ГОСТ 6402-70
Кількість на модель
5
№
34
Назва деталі
Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 6
Заводський номер
Шайба 6 65Г 05 ГОСТ 6402-70
Кількість на модель
1
№
35
Назва деталі
Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 12
Заводський номер
Шайба 12 65Г 05 ГОСТ 6402-70
Кількість на модель
2
№
36
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Паливний бак | 150.50.010А | 1 | 1 | |||||
| 1 | Корпус паливного бака | 150.50.011-4 | 1 | 1 | 1 | |||
| 2 | Стрічка бугеля в зборі | 150.50.012-2 | 1 | 1 | 2 | |||
| 3 | Стрічка бугеля в зборі, ліва | 150.50.015-2 | 1 | 1 | 3 | |||
| 4 | Перехідник | 150.50.028 | 1 | 1 | 4 | |||
| 5 | Кран зі шлангом | 150.50.029 | 1 | 1 | 5 | |||
| 6 | Датчик рівня палива | БМ144-3806600Д | 1 | 1 | 6 | |||
| 7 | Кран | Кр25-1013000 | 1 | 1 | 7 | |||
| 8 | Пальцева частина бугеля | 150.50.107 | 2 | 2 | 8 | |||
| 9 | Прокладка під бак | 150.50.109А | 4 | 4 | 9 | |||
| 10 | Прокладка стрічки бугеля | 150.50.111 | 2 | 2 | 10 | |||
| 11 | Зливний шланг | 150.50.128 | 1 | 1 | 11 | |||
| 12 | Заслінка | 150.50.133 | 1 | 1 | 12 | |||
| 13 | Прокладка | 150.50.141А | 1 | 1 | 13 | |||
| 14 | Прокладка | 16-006 | 4 | 4 | 14 | |||
| 15 | Прокладка краника | 54.15.427А | 1 | 1 | 15 | |||
| 16 | Гвинт | 74.47.410-1А | 1 | 1 | 16 | |||
| 17 | Пружина | 74.50.436 | 1 | 1 | 17 | |||
| 18 | Болт | А12.01.003-03 | 2 | 2 | 18 | |||
| 19 | Дріт | ПЖ-1,6х270 | 1 | 1 | 19 | |||
| 20 | Корпус | Кр25-1013001 | 1 | 1 | 20 | |||
| 21 | Затор | Кр25-1013002 | 1 | 1 | 21 | |||
| 22 | Пружина | Кр25-1013003 | 1 | 1 | 22 | |||
| 23 | Диск | Кр25-1013004 | 1 | 1 | 23 | |||
| 24 | Шайба сальника | Кр25-1013005 | 2 | 2 | 24 | |||
| 25 | Ручка | Кр25-1013006 | 1 | 1 | 25 | |||
| 26 | Гайка сальника | Кр25-1013007 | 1 | 1 | 26 | |||
| 27 | Гвинт М5-6gх10.58.019 ГОСТ17473-80 | Винт М5-6gх10.58.019 ГОСТ 17473-80 | 5 | 5 | 27 | |||
| 28 | Гайка М6.45Л.0112 ГОСТ 3032-76 | Гайка М6.45Л.0112 ГОСТ 3032-76 | 1 | 1 | 28 | |||
| 29 | Гайка М6.5.019 ГОСТ 5915-70 | Гайка М6.5.019 ГОСТ 5915-70 | 1 | 1 | 29 | |||
| 30 | Гайка М12.6.0112 ГОСТ 5915-70 | Гайка М12.6.0112 ГОСТ 5915-70 | 2 | 2 | 30 | |||
| 31 | Кришка | 74.50.042-4 | 1 | 1 | 31 | |||
| 32 | Прокладка | 74.50.433 | 1 | 1 | 32 | |||
| 33 | Фільтр Б | 150.50.026 | 1 | 1 | 33 | |||
| 34 | Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 5 | Шайба 5 65Г 05 ГОСТ 6402-70 | 5 | 5 | 34 | |||
| 35 | Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 6 | Шайба 6 65Г 05 ГОСТ 6402-70 | 1 | 1 | 35 | |||
| 36 | Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 12 | Шайба 12 65Г 05 ГОСТ 6402-70 | 2 | 2 | 36 |
