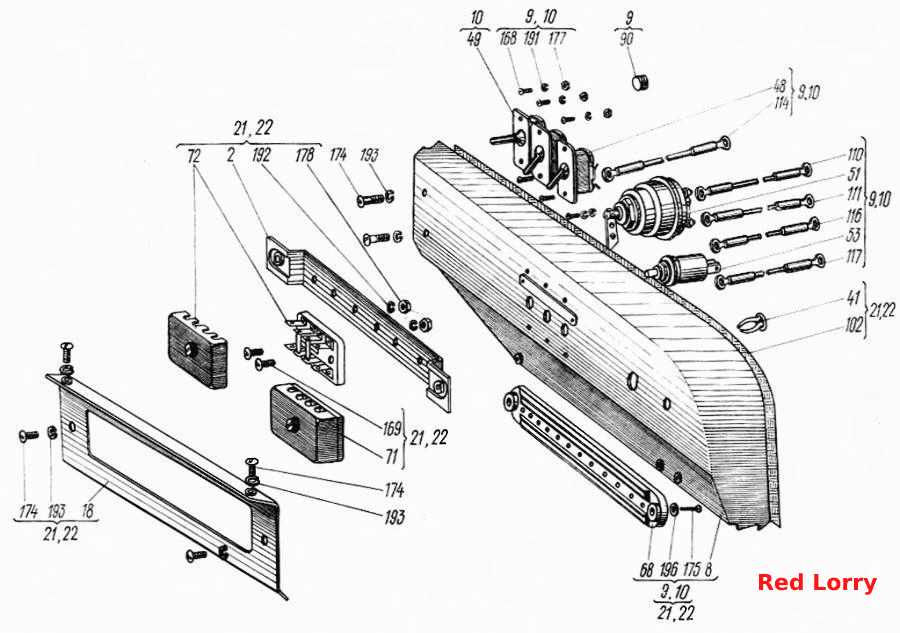

Електрообладнання та прилади
100%
Назва деталі
Електрообладнання та прилади
Заводський номер
150.48.001-2
Кількість на модель
1
№
Назва деталі
Електрообладнання та прилади (з вентилятором)
Заводський номер
150.48.001-2-01
Кількість на модель
1
№
Назва деталі
Кронштейн
Заводський номер
150.48.014
Кількість на модель
1
№
2
Назва деталі
Права панель
Заводський номер
150.48.051-2
Кількість на модель
1
№
8
Назва деталі
Панель
Заводський номер
150.48.052-2
Кількість на модель
1
№
9
Назва деталі
Панель
Заводський номер
150.48.052-2-01
Кількість на модель
№
10
Назва деталі
Кронштейн
Заводський номер
150.48.068
Кількість на модель
1
№
18
Назва деталі
Панель приладів __NT__0__
Заводський номер
150.48.076-9
Кількість на модель
1
№
21
Назва деталі
Панель приладів __NT__0__
Заводський номер
150.48.076-9-01
Кількість на модель
1
№
22
Назва деталі
Скріпка
Заводський номер
75.45.029
Кількість на модель
6
№
41
Назва деталі
Вимикач
Заводський номер
4602.3710010
Кількість на модель
2
№
48
Назва деталі
Вимикач
Заводський номер
ВК317-3710100-А2
Кількість на модель
1
№
51
Назва деталі
Вмикач кнопковий ВК
Заводський номер
ВК322-3710000
Кількість на модель
1
№
53
Назва деталі
З'єднувальна панель на 12 клем ПС12
Заводський номер
ПС12-3723000
Кількість на модель
1
№
68
Назва деталі
Блок запобіжників ПР11-М
Заводський номер
ПР11-М-3722000
Кількість на модель
1
№
71
Назва деталі
Блок запобіжників
Заводський номер
ПР11-Р-3722000
Кількість на модель
1
№
72
Назва деталі
Заглушка
Заводський номер
150.48.122
Кількість на модель
1
№
90
Назва деталі
Екран
Заводський номер
150.48.247
Кількість на модель
2
№
102
Назва деталі
Провід
Заводський номер
150.48.403-1
Кількість на модель
1
№
110
Назва деталі
Провід
Заводський номер
150.48.404-2
Кількість на модель
1
№
111
Назва деталі
Провід
Заводський номер
150.48.413
Кількість на модель
1
№
114
Назва деталі
Провід
Заводський номер
150.48.427-1
Кількість на модель
1
№
116
Назва деталі
Провід
Заводський номер
150.48.428-1
Кількість на модель
1
№
117
Назва деталі
Гвинт ВМ1х4-6g ГОСТ8.58.019
Заводський номер
Винт В1М4-6gх8.58.019 ГОСТ 17473-80
Кількість на модель
2
№
168
Назва деталі
Гвинт ВМ1х6-6g ГОСТ12.58.019
Заводський номер
Винт В1М6-6gх12.58.019 ГОСТ 17473-80
Кількість на модель
2
№
174
Назва деталі
Гвинт ВМ1х6-6g ГОСТ18.58.019
Заводський номер
Винт В1М6-6gх18.58.019 ГОСТ 17473-80
Кількість на модель
6
№
175
Назва деталі
Гайка М4-6Н.5.0112 ГОСТ 5927-70
Заводський номер
Гайка М4-6Н.5.0112 ГОСТ 5927-70
Кількість на модель
1
№
177
Назва деталі
Гайка М5-6Н.8.0112 ГОСТ 5927-70
Заводський номер
Гайка М5-6Н.8.0112 ГОСТ 5927-70
Кількість на модель
1
№
178
Назва деталі
Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 4
Заводський номер
Шайба 4 65Г 05 ГОСТ 6402-70
Кількість на модель
2
№
191
Назва деталі
Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 5
Заводський номер
Шайба 5 65Г 05 ГОСТ 6402-70
Кількість на модель
1
№
192
Назва деталі
Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 6
Заводський номер
Шайба 6 65Г 05 ГОСТ 6402-70
Кількість на модель
2
№
193
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6.04.0115 ГОСТ 11371-78
Кількість на модель
2
№
196
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Електрообладнання та прилади | 150.48.001-2 | 1 | 1 | |||||
| Електрообладнання та прилади (з вентилятором) | 150.48.001-2-01 | 1 | 1 | |||||
| 2 | Кронштейн | 150.48.014 | 1 | 1 | 2 | |||
| 8 | Права панель | 150.48.051-2 | 1 | 1 | 8 | |||
| 9 | Панель | 150.48.052-2 | 1 | 1 | 9 | |||
| 10 | Панель | 150.48.052-2-01 | 10 | |||||
| 18 | Кронштейн | 150.48.068 | 1 | 1 | 18 | |||
| 21 | Панель приладів __NT__0__ | 150.48.076-9 | 1 | 1 | 21 | |||
| 22 | Панель приладів __NT__0__ | 150.48.076-9-01 | 1 | 1 | 22 | |||
| 41 | Скріпка | 75.45.029 | 6 | 6 | 41 | |||
| 48 | Вимикач | 4602.3710010 | 2 | 2 | 48 | |||
| 51 | Вимикач | ВК317-3710100-А2 | 1 | 1 | 51 | |||
| 53 | Вмикач кнопковий ВК | ВК322-3710000 | 1 | 1 | 53 | |||
| 68 | З'єднувальна панель на 12 клем ПС12 | ПС12-3723000 | 1 | 1 | 68 | |||
| 71 | Блок запобіжників ПР11-М | ПР11-М-3722000 | 1 | 1 | 71 | |||
| 72 | Блок запобіжників | ПР11-Р-3722000 | 1 | 1 | 72 | |||
| 90 | Заглушка | 150.48.122 | 1 | 1 | 90 | |||
| 102 | Екран | 150.48.247 | 2 | 2 | 102 | |||
| 110 | Провід | 150.48.403-1 | 1 | 1 | 110 | |||
| 111 | Провід | 150.48.404-2 | 1 | 1 | 111 | |||
| 114 | Провід | 150.48.413 | 1 | 1 | 114 | |||
| 116 | Провід | 150.48.427-1 | 1 | 1 | 116 | |||
| 117 | Провід | 150.48.428-1 | 1 | 1 | 117 | |||
| 168 | Гвинт ВМ1х4-6g ГОСТ8.58.019 | Винт В1М4-6gх8.58.019 ГОСТ 17473-80 | 2 | 2 | 168 | |||
| 174 | Гвинт ВМ1х6-6g ГОСТ12.58.019 | Винт В1М6-6gх12.58.019 ГОСТ 17473-80 | 2 | 2 | 174 | |||
| 175 | Гвинт ВМ1х6-6g ГОСТ18.58.019 | Винт В1М6-6gх18.58.019 ГОСТ 17473-80 | 6 | 6 | 175 | |||
| 177 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 | Гайка М4-6Н.5.0112 ГОСТ 5927-70 | 1 | 1 | 177 | |||
| 178 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | Гайка М5-6Н.8.0112 ГОСТ 5927-70 | 1 | 1 | 178 | |||
| 191 | Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 4 | Шайба 4 65Г 05 ГОСТ 6402-70 | 2 | 2 | 191 | |||
| 192 | Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 5 | Шайба 5 65Г 05 ГОСТ 6402-70 | 1 | 1 | 192 | |||
| 193 | Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 6 | Шайба 6 65Г 05 ГОСТ 6402-70 | 2 | 2 | 193 | |||
| 196 | Шайба ГОСТ | Шайба 6.04.0115 ГОСТ 11371-78 | 2 | 2 | 196 |
