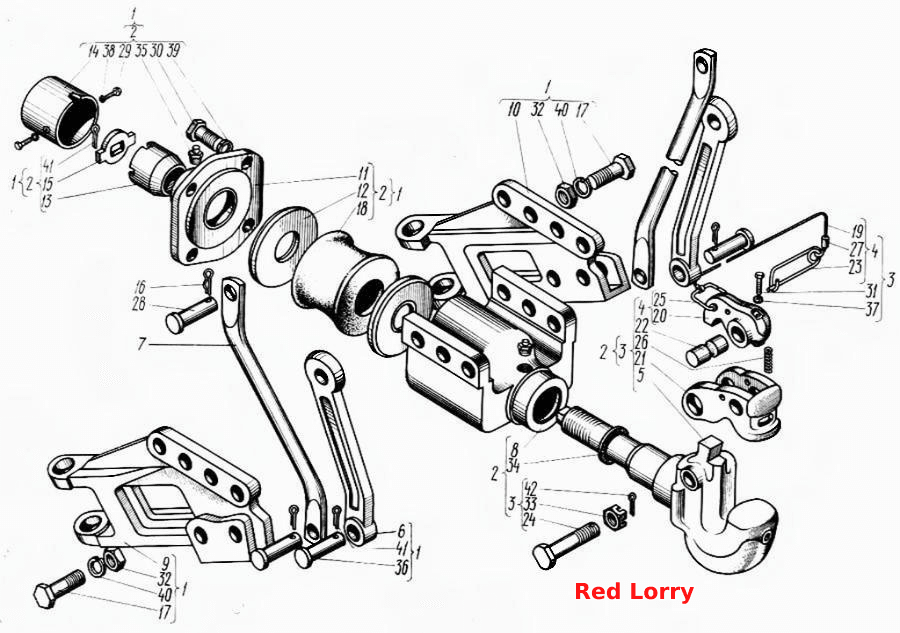

Тягово-зчіпний пристрій
100%
Назва деталі
Тягово-зчіпний пристрій
Заводський номер
151.58.001-4
Кількість на модель
1
№
Назва деталі
Корпус із кронштейнами
Заводський номер
151.58.013
Кількість на модель
1
№
1
Назва деталі
Гачок з амортизатором
Заводський номер
151.58.015-2
Кількість на модель
1
№
2
Назва деталі
Гачок із засувкою
Заводський номер
151.58.017
Кількість на модель
1
№
3
Назва деталі
Засувка
Заводський номер
8.41.014
Кількість на модель
1
№
4
Назва деталі
тяговий гак
Заводський номер
151.58.102-2
Кількість на модель
1
№
5
Назва деталі
Сережка-коса
Заводський номер
151.58.103-3
Кількість на модель
2
№
6
Назва деталі
Розтяжка
Заводський номер
151.58.104-2
Кількість на модель
2
№
7
Назва деталі
Корпус
Заводський номер
151.58.108-2
Кількість на модель
1
№
8
Назва деталі
Лівий кронштейн
Заводський номер
151.58.1092
Кількість на модель
1
№
9
Назва деталі
Правий кронштейн
Заводський номер
151.58.110-2
Кількість на модель
1
№
10
Назва деталі
Кришка
Заводський номер
151.58.111
Кількість на модель
1
№
11
Назва деталі
Опорна шайба
Заводський номер
151.58.112А
Кількість на модель
2
№
12
Назва деталі
Гайка
Заводський номер
151.58.113
Кількість на модель
1
№
13
Назва деталі
Чохол
Заводський номер
151.58.114
Кількість на модель
1
№
14
Назва деталі
Стопорна шайба
Заводський номер
151.58.116
Кількість на модель
1
№
15
Назва деталі
Шплінт
Заводський номер
151.58.121
Кількість на модель
2
№
16
Назва деталі
Палець
Заводський номер
151.58.126-2
Кількість на модель
6
№
17
Назва деталі
Амортизатор
Заводський номер
151.58.129
Кількість на модель
1
№
18
Назва деталі
Тросик
Заводський номер
5.41.131
Кількість на модель
1
№
19
Назва деталі
Засувка
Заводський номер
8.41.102-1
Кількість на модель
1
№
20
Назва деталі
Скоба
Заводський номер
8.41.103
Кількість на модель
1
№
21
Назва деталі
Палець
Заводський номер
8.41.105
Кількість на модель
1
№
22
Назва деталі
Стопор
Заводський номер
8.41.110
Кількість на модель
1
№
23
Назва деталі
гвинт
Заводський номер
8.41.111
Кількість на модель
1
№
24
Назва деталі
Кільце
Заводський номер
8.41.112
Кількість на модель
1
№
25
Назва деталі
Пружина
Заводський номер
16-127А
Кількість на модель
1
№
26
Назва деталі
Втулка
Заводський номер
54.48.610
Кількість на модель
2
№
27
Назва деталі
Ось 22-22х/5х105 ГОСТ 9650-71
Заводський номер
125.56.192
Кількість на модель
2
№
28
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 12.66.019
Заводський номер
Болт М8-6gх12.66.019 ГОСТ 7796-70
Кількість на модель
2
№
29
Назва деталі
Болт M7796-7016-6g×__NT__3__ ГОСТ 35.66.019
Заводський номер
Болт М16-6gх35.66.019 ГОСТ 7796-70
Кількість на модель
4
№
30
Назва деталі
Болт M7798-706-6g×__NT__3__ ГОСТ 40.66.019
Заводський номер
Болт М6-6gх40.66.019 ГОСТ 7798-70
Кількість на модель
1
№
31
Назва деталі
Гайка М2-6х8.0112Н.5918-73 ГОСТ 27
Заводський номер
Гайка М27х2-6Н.8.0112 ГОСТ 5918-73
Кількість на модель
6
№
32
Назва деталі
Гайка М2-6х8.0112Н.5919-73 ГОСТ 27
Заводський номер
Гайка М27х2-6Н.8.0112 ГОСТ 5919-73
Кількість на модель
1
№
33
Назва деталі
Кільце СП-69-61-7 ГОСТ 6308-71
Заводський номер
8.41.106
Кількість на модель
1
№
34
Назва деталі
Маслянка 1.3.Ц6хр ГОСТ19853-74
Заводський номер
Масленка 1.3.Ц6Хр ГОСТ 19853-74
Кількість на модель
2
№
35
Назва деталі
Ось 6-22hх12 ГОСТ 90
Заводський номер
151.58.127-2
Кількість на модель
4
№
36
Назва деталі
Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 6
Заводський номер
Шайба 6 65Г 05 ГОСТ 6402-70
Кількість на модель
1
№
37
Назва деталі
Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 8
Заводський номер
Шайба 8 65Г 05 ГОСТ 6402-70
Кількість на модель
2
№
38
Назва деталі
Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 16
Заводський номер
Шайба 16 65Г 05 ГОСТ 6402-70
Кількість на модель
4
№
39
Назва деталі
Шайба 65 05Г 5402-70 __NT__4__ ГОСТ 27
Заводський номер
Шайба 27 65Г 05 ГОСТ 5402-70
Кількість на модель
6
№
40
Назва деталі
Шплінт 5х36.016 ГОСТ 397-79
Заводський номер
Шплинт 5х36.016 ГОСТ 397-79
Кількість на модель
4
№
41
Назва деталі
Шплінт 5х50.016 ГОСТ 397-79
Заводський номер
Шплинт 5х50.016 ГОСТ 397-79
Кількість на модель
1
№
42
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Тягово-зчіпний пристрій | 151.58.001-4 | 1 | 1 | |||||
| 1 | Корпус із кронштейнами | 151.58.013 | 1 | 1 | 1 | |||
| 2 | Гачок з амортизатором | 151.58.015-2 | 1 | 1 | 2 | |||
| 3 | Гачок із засувкою | 151.58.017 | 1 | 1 | 3 | |||
| 4 | Засувка | 8.41.014 | 1 | 1 | 4 | |||
| 5 | тяговий гак | 151.58.102-2 | 1 | 1 | 5 | |||
| 6 | Сережка-коса | 151.58.103-3 | 2 | 2 | 6 | |||
| 7 | Розтяжка | 151.58.104-2 | 2 | 2 | 7 | |||
| 8 | Корпус | 151.58.108-2 | 1 | 1 | 8 | |||
| 9 | Лівий кронштейн | 151.58.1092 | 1 | 1 | 9 | |||
| 10 | Правий кронштейн | 151.58.110-2 | 1 | 1 | 10 | |||
| 11 | Кришка | 151.58.111 | 1 | 1 | 11 | |||
| 12 | Опорна шайба | 151.58.112А | 2 | 2 | 12 | |||
| 13 | Гайка | 151.58.113 | 1 | 1 | 13 | |||
| 14 | Чохол | 151.58.114 | 1 | 1 | 14 | |||
| 15 | Стопорна шайба | 151.58.116 | 1 | 1 | 15 | |||
| 16 | Шплінт | 151.58.121 | 2 | 2 | 16 | |||
| 17 | Палець | 151.58.126-2 | 6 | 6 | 17 | |||
| 18 | Амортизатор | 151.58.129 | 1 | 1 | 18 | |||
| 19 | Тросик | 5.41.131 | 1 | 1 | 19 | |||
| 20 | Засувка | 8.41.102-1 | 1 | 1 | 20 | |||
| 21 | Скоба | 8.41.103 | 1 | 1 | 21 | |||
| 22 | Палець | 8.41.105 | 1 | 1 | 22 | |||
| 23 | Стопор | 8.41.110 | 1 | 1 | 23 | |||
| 24 | гвинт | 8.41.111 | 1 | 1 | 24 | |||
| 25 | Кільце | 8.41.112 | 1 | 1 | 25 | |||
| 26 | Пружина | 16-127А | 1 | 1 | 26 | |||
| 27 | Втулка | 54.48.610 | 2 | 2 | 27 | |||
| 28 | Ось 22-22х/5х105 ГОСТ 9650-71 | 125.56.192 | 2 | 2 | 28 | |||
| 29 | Болт M7796-708-6g×__NT__3__ ГОСТ 12.66.019 | Болт М8-6gх12.66.019 ГОСТ 7796-70 | 2 | 2 | 29 | |||
| 30 | Болт M7796-7016-6g×__NT__3__ ГОСТ 35.66.019 | Болт М16-6gх35.66.019 ГОСТ 7796-70 | 4 | 4 | 30 | |||
| 31 | Болт M7798-706-6g×__NT__3__ ГОСТ 40.66.019 | Болт М6-6gх40.66.019 ГОСТ 7798-70 | 1 | 1 | 31 | |||
| 32 | Гайка М2-6х8.0112Н.5918-73 ГОСТ 27 | Гайка М27х2-6Н.8.0112 ГОСТ 5918-73 | 6 | 6 | 32 | |||
| 33 | Гайка М2-6х8.0112Н.5919-73 ГОСТ 27 | Гайка М27х2-6Н.8.0112 ГОСТ 5919-73 | 1 | 1 | 33 | |||
| 34 | Кільце СП-69-61-7 ГОСТ 6308-71 | 8.41.106 | 1 | 1 | 34 | |||
| 35 | Маслянка 1.3.Ц6хр ГОСТ19853-74 | Масленка 1.3.Ц6Хр ГОСТ 19853-74 | 2 | 2 | 35 | |||
| 36 | Ось 6-22hх12 ГОСТ 90 | 151.58.127-2 | 4 | 4 | 36 | |||
| 37 | Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 6 | Шайба 6 65Г 05 ГОСТ 6402-70 | 1 | 1 | 37 | |||
| 38 | Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 8 | Шайба 8 65Г 05 ГОСТ 6402-70 | 2 | 2 | 38 | |||
| 39 | Шайба 65 05Г 6402-70 __NT__4__ ГОСТ 16 | Шайба 16 65Г 05 ГОСТ 6402-70 | 4 | 4 | 39 | |||
| 40 | Шайба 65 05Г 5402-70 __NT__4__ ГОСТ 27 | Шайба 27 65Г 05 ГОСТ 5402-70 | 6 | 6 | 40 | |||
| 41 | Шплінт 5х36.016 ГОСТ 397-79 | Шплинт 5х36.016 ГОСТ 397-79 | 4 | 4 | 41 | |||
| 42 | Шплінт 5х50.016 ГОСТ 397-79 | Шплинт 5х50.016 ГОСТ 397-79 | 1 | 1 | 42 |
