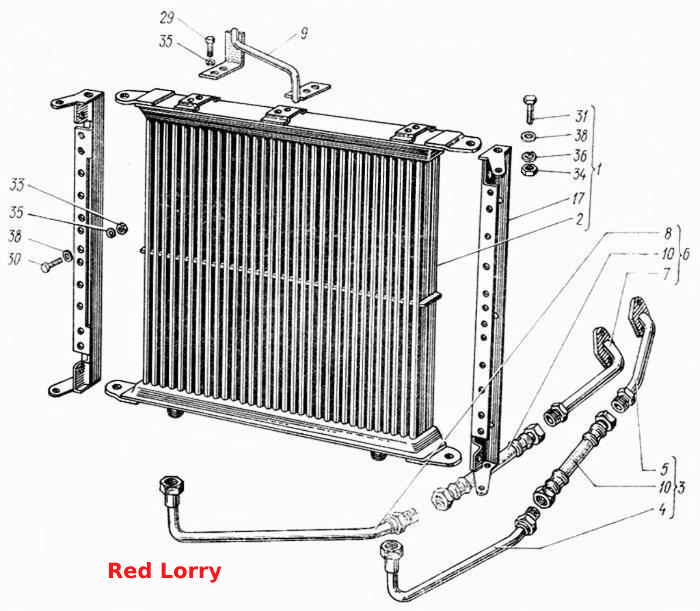

Масляний радіатор. Заслінка радіатора
100%
Назва деталі
Дворядний масляний радіатор із заслінка
Заводський номер
150.08.001А
Кількість на модель
1
№
Назва деталі
Масляний радіатор у зборі
Заводський номер
150У.08.003
Кількість на модель
1
№
1
Назва деталі
Масляний радіатор
Заводський номер
04У.08.002
Кількість на модель
1
№
2
Назва деталі
Нафтопровід
Заводський номер
150.08.014-5
Кількість на модель
1
№
3
Назва деталі
Трубка для подачі масла до масляного радіатора в зборі
Заводський номер
150.08.015-3
Кількість на модель
1
№
4
Назва деталі
Трубка
Заводський номер
150.08.016-4
Кількість на модель
1
№
5
Назва деталі
Нафтопровід
Заводський номер
150.08.017-4
Кількість на модель
1
№
6
Назва деталі
Трубка
Заводський номер
150.08.018-3
Кількість на модель
1
№
7
Назва деталі
Масловідвідна трубка від масляного радіатора в зборі
Заводський номер
150.08.019-2
Кількість на модель
1
№
8
Назва деталі
Трубка з кронштейнами у комплекті
Заводський номер
150.08.020
Кількість на модель
1
№
9
Назва деталі
Шланг
Заводський номер
150.08.023А
Кількість на модель
1
№
10
Назва деталі
Стійка масляного радіатора
Заводський номер
150У.08.111
Кількість на модель
2
№
17
Назва деталі
Кільце
Заводський номер
14.13.201
Кількість на модель
1
№
18
Назва деталі
Кінцевик мотузки
Заводський номер
14.13.203
Кількість на модель
1
№
19
Назва деталі
Втулка ізоляційна
Заводський номер
14.48.243
Кількість на модель
4
№
20
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 16.66.019
Заводський номер
Болт М8-6gх16.66.019 ГОСТ 7796-70
Кількість на модель
4
№
29
Назва деталі
Гайка М8.6.0112 ГОСТ 5915-70
Заводський номер
Гайка М8.6.0112 ГОСТ 5915-70
Кількість на модель
6
№
33
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 10.04.0115 ГОСТ 11371-78
Кількість на модель
4
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Дворядний масляний радіатор із заслінка | 150.08.001А | 1 | 1 | |||||
| 1 | Масляний радіатор у зборі | 150У.08.003 | 1 | 1 | 1 | |||
| 2 | Масляний радіатор | 04У.08.002 | 1 | 1 | 2 | |||
| 3 | Нафтопровід | 150.08.014-5 | 1 | 1 | 3 | |||
| 4 | Трубка для подачі масла до масляного радіатора в зборі | 150.08.015-3 | 1 | 1 | 4 | |||
| 5 | Трубка | 150.08.016-4 | 1 | 1 | 5 | |||
| 6 | Нафтопровід | 150.08.017-4 | 1 | 1 | 6 | |||
| 7 | Трубка | 150.08.018-3 | 1 | 1 | 7 | |||
| 8 | Масловідвідна трубка від масляного радіатора в зборі | 150.08.019-2 | 1 | 1 | 8 | |||
| 9 | Трубка з кронштейнами у комплекті | 150.08.020 | 1 | 1 | 9 | |||
| 10 | Шланг | 150.08.023А | 1 | 1 | 10 | |||
| 17 | Стійка масляного радіатора | 150У.08.111 | 2 | 2 | 17 | |||
| 18 | Кільце | 14.13.201 | 1 | 1 | 18 | |||
| 19 | Кінцевик мотузки | 14.13.203 | 1 | 1 | 19 | |||
| 20 | Втулка ізоляційна | 14.48.243 | 4 | 4 | 20 | |||
| 29 | Болт M7796-708-6g×__NT__3__ ГОСТ 16.66.019 | Болт М8-6gх16.66.019 ГОСТ 7796-70 | 4 | 4 | 29 | |||
| 33 | Гайка М8.6.0112 ГОСТ 5915-70 | Гайка М8.6.0112 ГОСТ 5915-70 | 6 | 6 | 33 | |||
| 35 | Шайба ГОСТ | Шайба 10.04.0115 ГОСТ 11371-78 | 4 | 4 | 35 |
