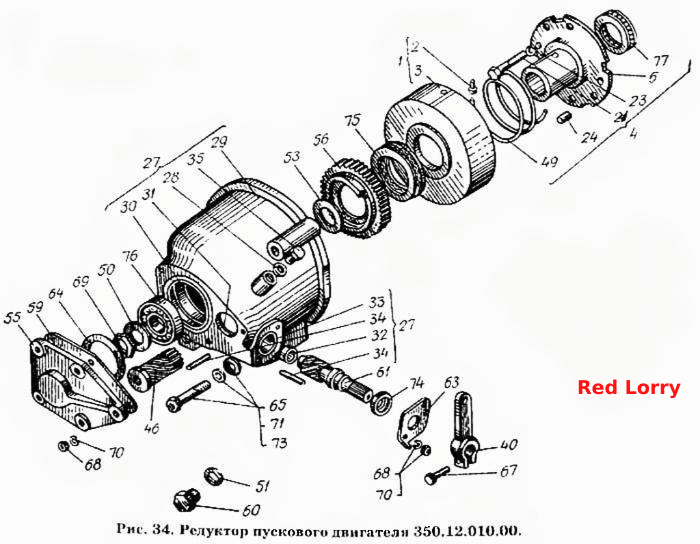

Редуктор пускового двигуна
100%
Назва деталі
Редуктор пускового двигуна
Заводський номер
350.12.010.00
Кількість на модель
1
№
Назва деталі
Натискний диск у зборі
Заводський номер
СМД8-19С14-1
Кількість на модель
1
№
1
Назва деталі
Палець
Заводський номер
СМД2-1927
Кількість на модель
2
№
2
Назва деталі
Натискний диск
Заводський номер
14-1906-1А
Кількість на модель
1
№
3
Назва деталі
Вал редуктора
Заводський номер
350.12.030.00
Кількість на модель
1
№
4
Назва деталі
Пастка
Заводський номер
350.12.110.00
Кількість на модель
1
№
6
Назва деталі
Болт M8,2x45.56.05 ГОСТ 7795-70
Заводський номер
Болт М8,2х45.56.05 ГОСТ 7795-70
Кількість на модель
4
№
21
Назва деталі
Шайба 8.65Г.05 ГОСТ
Заводський номер
Шайба 8.65Г.05 ГОСТ 6402-70
Кількість на модель
2
№
23
Назва деталі
Штифт 8Пр22ах16Т.0. ГОСТ 3128-70
Заводський номер
Штифт 8Пр22ах16Т.0. ГОСТ 3128-70
Кількість на модель
2
№
24
Назва деталі
Корпус редуктора
Заводський номер
350.12.050.10
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
СМД7-1539А
Кількість на модель
2
№
28
Назва деталі
Корпус редуктора
Заводський номер
350.12.001.10
Кількість на модель
1
№
29
Назва деталі
Нерухомий упор
Заводський номер
350.12.006.10
Кількість на модель
1
№
30
Назва деталі
Втулка
Заводський номер
350.12.062.01
Кількість на модель
1
№
31
Назва деталі
Втулка
Заводський номер
350.12.063.01
Кількість на модель
1
№
32
Назва деталі
Втулка
Заводський номер
350.12.064.01
Кількість на модель
1
№
33
Назва деталі
Шпилька БМ8 кл. То/2х20(16/16)х055 ГОСТ 11765-66
Заводський номер
Шпилька БМ8 кл. То/2х20(16/16)х055 ГОСТ
Кількість на модель
1
№
34
Назва деталі
Різьбова пробка
Заводський номер
Н-5889
Кількість на модель
1
№
35
Назва деталі
Важіль (47521133)
Заводський номер
350.12.100.00
Кількість на модель
1
№
40
Назва деталі
Включний валик
Заводський номер
350.12.230.01
Кількість на модель
1
№
46
Назва деталі
Велика пружина штовхача
Заводський номер
СМД2-1928
Кількість на модель
1
№
48
Назва деталі
Пружина
Заводський номер
СМД2-1934
Кількість на модель
1
№
49
Назва деталі
Стопорна шайба
Заводський номер
СМД2-1966
Кількість на модель
1
№
50
Назва деталі
Опорна шайба
Заводський номер
СМД14-1920
Кількість на модель
1
№
53
Назва деталі
Кришка
Заводський номер
350.12.004.01
Кількість на модель
1
№
55
Назва деталі
Упор натискний
Заводський номер
350.12.005.00
Кількість на модель
1
№
56
Назва деталі
Прокладка
Заводський номер
350.12.082.01
Кількість на модель
1
№
59
Назва деталі
Затор
Заводський номер
350.12.089.00
Кількість на модель
1
№
60
Назва деталі
Валик рукоятки
Заводський номер
350.12.094.10
Кількість на модель
1
№
61
Назва деталі
Кришка
Заводський номер
352.12.078.11
Кількість на модель
1
№
63
Назва деталі
Кільце Б- 13943-68 ГОСТ 62
Заводський номер
СМД14-1359-1
Кількість на модель
1
№
64
Назва деталі
Болт M7795-7012.2×__NT__3__ ГОСТ 80.56.05
Заводський номер
Болт М12.2х80.56.05 ГОСТ 7795-70
Кількість на модель
1
№
65
Назва деталі
Болт M7796-7010.2×__NT__3__ ГОСТ 25.56.05
Заводський номер
Болт М10.2х25.56.05 ГОСТ 7796-70
Кількість на модель
1
№
67
Назва деталі
Гайка М8.2.6.05 ГОСТ 2524-70
Заводський номер
Гайка М8.2.6.05 ГОСТ 2524-70
Кількість на модель
1
№
68
Назва деталі
Гайка М22х1Д2а.6.05 ГОСТ 2524-70
Заводський номер
Гайка М22х1Д2а.6.05 ГОСТ 2524-70
Кількість на модель
1
№
69
Назва деталі
Шайба 12.65Г.05 ГОСТ
Заводський номер
Шайба 12.65Г.05 ГОСТ 6402-70
Кількість на модель
1
№
71
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
Шайба 12х2-015 ГОСТ 10450-68
Кількість на модель
1
№
73
Назва деталі
Манжета 1-25х42-3 ГОСТ8752-70
Заводський номер
Манжета 1-25х42-3 ГОСТ 8752-70
Кількість на модель
1
№
74
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 8109 ГОСТ 6874-54
Кількість на модель
1
№
75
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 305 ГОСТ 8338-57
Кількість на модель
1
№
76
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 8106 ГОСТ 6874-54
Кількість на модель
1
№
77
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор пускового двигуна | 350.12.010.00 | 1 | 1 | |||||
| 1 | Натискний диск у зборі | СМД8-19С14-1 | 1 | 1 | 1 | |||
| 2 | Палець | СМД2-1927 | 2 | 2 | 2 | |||
| 3 | Натискний диск | 14-1906-1А | 1 | 1 | 3 | |||
| 4 | Вал редуктора | 350.12.030.00 | 1 | 1 | 4 | |||
| 6 | Пастка | 350.12.110.00 | 1 | 1 | 6 | |||
| 21 | Болт M8,2x45.56.05 ГОСТ 7795-70 | Болт М8,2х45.56.05 ГОСТ 7795-70 | 4 | 4 | 21 | |||
| 23 | Шайба 8.65Г.05 ГОСТ | Шайба 8.65Г.05 ГОСТ 6402-70 | 2 | 2 | 23 | |||
| 24 | Штифт 8Пр22ах16Т.0. ГОСТ 3128-70 | Штифт 8Пр22ах16Т.0. ГОСТ 3128-70 | 2 | 2 | 24 | |||
| 27 | Корпус редуктора | 350.12.050.10 | 1 | 1 | 27 | |||
| 28 | Прокладка | СМД7-1539А | 2 | 2 | 28 | |||
| 29 | Корпус редуктора | 350.12.001.10 | 1 | 1 | 29 | |||
| 30 | Нерухомий упор | 350.12.006.10 | 1 | 1 | 30 | |||
| 31 | Втулка | 350.12.062.01 | 1 | 1 | 31 | |||
| 32 | Втулка | 350.12.063.01 | 1 | 1 | 32 | |||
| 33 | Втулка | 350.12.064.01 | 1 | 1 | 33 | |||
| 34 | Шпилька БМ8 кл. То/2х20(16/16)х055 ГОСТ 11765-66 | Шпилька БМ8 кл. То/2х20(16/16)х055 ГОСТ | 1 | 1 | 34 | |||
| 35 | Різьбова пробка | Н-5889 | 1 | 1 | 35 | |||
| 40 | Важіль (47521133) | 350.12.100.00 | 1 | 1 | 40 | |||
| 46 | Включний валик | 350.12.230.01 | 1 | 1 | 46 | |||
| 48 | Велика пружина штовхача | СМД2-1928 | 1 | 1 | 48 | |||
| 49 | Пружина | СМД2-1934 | 1 | 1 | 49 | |||
| 50 | Стопорна шайба | СМД2-1966 | 1 | 1 | 50 | |||
| 53 | Опорна шайба | СМД14-1920 | 1 | 1 | 53 | |||
| 55 | Кришка | 350.12.004.01 | 1 | 1 | 55 | |||
| 56 | Упор натискний | 350.12.005.00 | 1 | 1 | 56 | |||
| 59 | Прокладка | 350.12.082.01 | 1 | 1 | 59 | |||
| 60 | Затор | 350.12.089.00 | 1 | 1 | 60 | |||
| 61 | Валик рукоятки | 350.12.094.10 | 1 | 1 | 61 | |||
| 63 | Кришка | 352.12.078.11 | 1 | 1 | 63 | |||
| 64 | Кільце Б- 13943-68 ГОСТ 62 | СМД14-1359-1 | 1 | 1 | 64 | |||
| 65 | Болт M7795-7012.2×__NT__3__ ГОСТ 80.56.05 | Болт М12.2х80.56.05 ГОСТ 7795-70 | 1 | 1 | 65 | |||
| 67 | Болт M7796-7010.2×__NT__3__ ГОСТ 25.56.05 | Болт М10.2х25.56.05 ГОСТ 7796-70 | 1 | 1 | 67 | |||
| 68 | Гайка М8.2.6.05 ГОСТ 2524-70 | Гайка М8.2.6.05 ГОСТ 2524-70 | 1 | 1 | 68 | |||
| 69 | Гайка М22х1Д2а.6.05 ГОСТ 2524-70 | Гайка М22х1Д2а.6.05 ГОСТ 2524-70 | 1 | 1 | 69 | |||
| 71 | Шайба 12.65Г.05 ГОСТ | Шайба 12.65Г.05 ГОСТ 6402-70 | 1 | 1 | 71 | |||
| 73 | Шайба згідно з ГОСТ | Шайба 12х2-015 ГОСТ 10450-68 | 1 | 1 | 73 | |||
| 74 | Манжета 1-25х42-3 ГОСТ8752-70 | Манжета 1-25х42-3 ГОСТ 8752-70 | 1 | 1 | 74 | |||
| 75 | Підшипник ГОСТ | Подшипник 8109 ГОСТ 6874-54 | 1 | 1 | 75 | |||
| 76 | Підшипник ГОСТ | Подшипник 305 ГОСТ 8338-57 | 1 | 1 | 76 | |||
| 77 | Підшипник ГОСТ | Подшипник 8106 ГОСТ 6874-54 | 1 | 1 | 77 |
