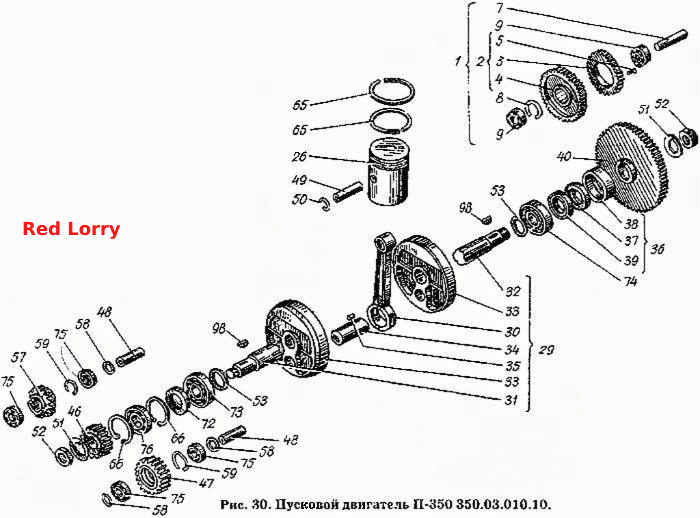

Пусковий двигун П-350. 350.03.010.00
100%
Назва деталі
Пусковий двигун П-350
Заводський номер
350.01.010.00
Кількість на модель
1
№
Назва деталі
Картер маховика
Заводський номер
350.01.030.01
Кількість на модель
1
№
1
Назва деталі
Проміжна шестерня
Заводський номер
350.01.050.01
Кількість на модель
1
№
2
Назва деталі
Вінок
Заводський номер
350.01.006.01
Кількість на модель
1
№
3
Назва деталі
Проміжна шестерня
Заводський номер
360.01.015.01
Кількість на модель
1
№
4
Назва деталі
Гвинт М6.2х8.56.05 ГОСТ1477-44
Заводський номер
Винт М6.2х8.56.05 ГОСТ 1477-44
Кількість на модель
1
№
5
Назва деталі
Штифт проміжної шестерні
Заводський номер
350.01.007.00
Кількість на модель
1
№
7
Назва деталі
Стопорне кільце
Заводський номер
Д24078
Кількість на модель
1
№
8
Назва деталі
Кульковий підшипник генератора з боку контактних кілець
Заводський номер
180502К1С9
Кількість на модель
2
№
9
Назва деталі
Поршень
Заводський номер
Д24С06А
Кількість на модель
1
№
26
Назва деталі
Вал колінчастий
Заводський номер
Д24С20Б
Кількість на модель
1
№
29
Назва деталі
Шатун у зборі
Заводський номер
Д24С21Б
Кількість на модель
1
№
30
Назва деталі
Півось передня
Заводський номер
Д24012Б
Кількість на модель
1
№
31
Назва деталі
Задня піввісь
Заводський номер
Д24013В
Кількість на модель
1
№
32
Назва деталі
Щека
Заводський номер
Д24097Г
Кількість на модель
2
№
33
Назва деталі
Палець кривошипа
Заводський номер
Д24098Г
Кількість на модель
1
№
34
Назва деталі
Ролик х ПА
Заводський номер
Д24099
Кількість на модель
38
№
35
Назва деталі
Втулка сальників у зборі
Заводський номер
7524015
Кількість на модель
1
№
36
Назва деталі
Сальник
Заводський номер
Д24С26
Кількість на модель
1
№
37
Назва деталі
Втулка сальників
Заводський номер
7524105А
Кількість на модель
1
№
38
Назва деталі
Манжета 1-30х52-1 ГОСТ8752-61
Заводський номер
Манжета 1-30х52-1 ГОСТ 8752-61
Кількість на модель
1
№
39
Назва деталі
Маховик
Заводський номер
350.01.001.00
Кількість на модель
1
№
40
Назва деталі
Колесо зубчатое
Заводський номер
Д24019В
Кількість на модель
1
№
46
Назва деталі
Колесо зубчатое
Заводський номер
Д24020Б
Кількість на модель
1
№
47
Назва деталі
Пальцеве зубчасте колесо
Заводський номер
Д24022А
Кількість на модель
2
№
48
Назва деталі
Пальце поршня
Заводський номер
Д24026А
Кількість на модель
1
№
49
Назва деталі
Кільце стопорне
Заводський номер
Д24028
Кількість на модель
2
№
50
Назва деталі
Замкова шайба
Заводський номер
Д24046Б
Кількість на модель
2
№
51
Назва деталі
Гайка маховика
Заводський номер
Д24047А
Кількість на модель
2
№
52
Назва деталі
Шайба дистанційна
Заводський номер
Д24070А
Кількість на модель
2
№
53
Назва деталі
Колесо зубчатое
Заводський номер
Д24075А
Кількість на модель
1
№
57
Назва деталі
Шайба
Заводський номер
Д24077
Кількість на модель
3
№
58
Назва деталі
Кільце компресійне
Заводський номер
Д24127А
Кількість на модель
2
№
65
Назва деталі
Манжета 1-30х52-1 ГОСТ8752-70
Заводський номер
Манжета 1-30х52-1 ГОСТ 8752-70
Кількість на модель
1
№
72
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 2206 ГОСТ 8328-57
Кількість на модель
1
№
73
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 102206 ГОСТ 8328-57
Кількість на модель
1
№
74
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 202 ГОСТ 8338-57
Кількість на модель
4
№
75
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 205 ГОСТ 8338-57
Кількість на модель
1
№
76
Назва деталі
Сегментна шпонка 5Х9 ГОСТ 8795-68
Заводський номер
Шпонка сегментная 5х9 ГОСТ 8795-68
Кількість на модель
2
№
98
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пусковий двигун П-350 | 350.01.010.00 | 1 | 1 | |||||
| 1 | Картер маховика | 350.01.030.01 | 1 | 1 | 1 | |||
| 2 | Проміжна шестерня | 350.01.050.01 | 1 | 1 | 2 | |||
| 3 | Вінок | 350.01.006.01 | 1 | 1 | 3 | |||
| 4 | Проміжна шестерня | 360.01.015.01 | 1 | 1 | 4 | |||
| 5 | Гвинт М6.2х8.56.05 ГОСТ1477-44 | Винт М6.2х8.56.05 ГОСТ 1477-44 | 1 | 1 | 5 | |||
| 7 | Штифт проміжної шестерні | 350.01.007.00 | 1 | 1 | 7 | |||
| 8 | Стопорне кільце | Д24078 | 1 | 1 | 8 | |||
| 9 | Кульковий підшипник генератора з боку контактних кілець | 180502К1С9 | 2 | 2 | 9 | |||
| 26 | Поршень | Д24С06А | 1 | 1 | 26 | |||
| 29 | Вал колінчастий | Д24С20Б | 1 | 1 | 29 | |||
| 30 | Шатун у зборі | Д24С21Б | 1 | 1 | 30 | |||
| 31 | Півось передня | Д24012Б | 1 | 1 | 31 | |||
| 32 | Задня піввісь | Д24013В | 1 | 1 | 32 | |||
| 33 | Щека | Д24097Г | 2 | 2 | 33 | |||
| 34 | Палець кривошипа | Д24098Г | 1 | 1 | 34 | |||
| 35 | Ролик х ПА | Д24099 | 38 | 38 | 35 | |||
| 36 | Втулка сальників у зборі | 7524015 | 1 | 1 | 36 | |||
| 37 | Сальник | Д24С26 | 1 | 1 | 37 | |||
| 38 | Втулка сальників | 7524105А | 1 | 1 | 38 | |||
| 39 | Манжета 1-30х52-1 ГОСТ8752-61 | Манжета 1-30х52-1 ГОСТ 8752-61 | 1 | 1 | 39 | |||
| 40 | Маховик | 350.01.001.00 | 1 | 1 | 40 | |||
| 46 | Колесо зубчатое | Д24019В | 1 | 1 | 46 | |||
| 47 | Колесо зубчатое | Д24020Б | 1 | 1 | 47 | |||
| 48 | Пальцеве зубчасте колесо | Д24022А | 2 | 2 | 48 | |||
| 49 | Пальце поршня | Д24026А | 1 | 1 | 49 | |||
| 50 | Кільце стопорне | Д24028 | 2 | 2 | 50 | |||
| 51 | Замкова шайба | Д24046Б | 2 | 2 | 51 | |||
| 52 | Гайка маховика | Д24047А | 2 | 2 | 52 | |||
| 53 | Шайба дистанційна | Д24070А | 2 | 2 | 53 | |||
| 57 | Колесо зубчатое | Д24075А | 1 | 1 | 57 | |||
| 58 | Шайба | Д24077 | 3 | 3 | 58 | |||
| 65 | Кільце компресійне | Д24127А | 2 | 2 | 65 | |||
| 72 | Манжета 1-30х52-1 ГОСТ8752-70 | Манжета 1-30х52-1 ГОСТ 8752-70 | 1 | 1 | 72 | |||
| 73 | Підшипник ГОСТ | Подшипник 2206 ГОСТ 8328-57 | 1 | 1 | 73 | |||
| 74 | Підшипник ГОСТ | Подшипник 102206 ГОСТ 8328-57 | 1 | 1 | 74 | |||
| 75 | Підшипник ГОСТ | Подшипник 202 ГОСТ 8338-57 | 4 | 4 | 75 | |||
| 76 | Підшипник ГОСТ | Подшипник 205 ГОСТ 8338-57 | 1 | 1 | 76 | |||
| 98 | Сегментна шпонка 5Х9 ГОСТ 8795-68 | Шпонка сегментная 5х9 ГОСТ 8795-68 | 2 | 2 | 98 |
