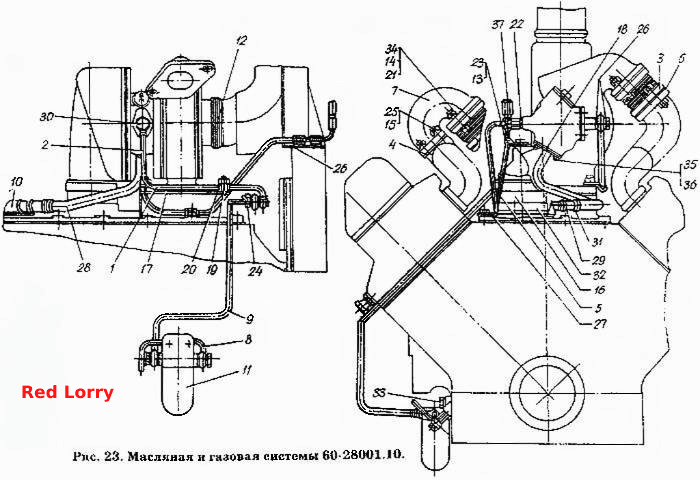

Масляна та газова системи 60-28001.10
100%
Назва деталі
Масляна та газова системи __NT__0__
Заводський номер
60-28001.10
Кількість на модель
1
№
Назва деталі
Трубка для подачі масла
Заводський номер
60-28002.30
Кількість на модель
1
№
1
Назва деталі
Трубка подачі масла
Заводський номер
60-28004.30
Кількість на модель
1
№
2
Назва деталі
Сильфонний компенсатор
Заводський номер
60-28014.10
Кількість на модель
2
№
3
Назва деталі
Прокладка патрубка
Заводський номер
60-28016.10
Кількість на модель
1
№
4
Назва деталі
Трубка подачі масла до датчика
Заводський номер
60-28017.10
Кількість на модель
1
№
5
Назва деталі
Прокладка сильфона
Заводський номер
60-28018.00
Кількість на модель
4
№
6
Назва деталі
Трубка турбіни з теплоізоляцією
Заводський номер
60-28022.01
Кількість на модель
1
№
7
Назва деталі
Трубка подачі масла до фільтра
Заводський номер
60-28025.10
Кількість на модель
1
№
8
Назва деталі
Трубка
Заводський номер
60-28026.00
Кількість на модель
1
№
9
Назва деталі
Маслопровід
Заводський номер
17К-28С7
Кількість на модель
1
№
10
Назва деталі
Фільтр у зборі
Заводський номер
17К-28С9А
Кількість на модель
1
№
11
Назва деталі
Ущільнювальне кільце
Заводський номер
50-1004063
Кількість на модель
2
№
12
Назва деталі
Прокладка
Заводський номер
60-15167.00
Кількість на модель
2
№
13
Назва деталі
Контрольна шайба
Заводський номер
60-28112.20
Кількість на модель
16
№
14
Назва деталі
Контрольна шайба
Заводський номер
60-28114.00
Кількість на модель
4
№
15
Назва деталі
З'єднувальний шланг
Заводський номер
60-28137.00
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
60-28138.11
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
60-28143.00
Кількість на модель
1
№
18
Назва деталі
Хомут
Заводський номер
60-28150.20
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
60-28151.00
Кількість на модель
1
№
20
Назва деталі
Гайка
Заводський номер
60-28152.00
Кількість на модель
8
№
21
Назва деталі
Штуцер
Заводський номер
60-28169.10
Кількість на модель
1
№
22
Назва деталі
Хомут
Заводський номер
60-28171.00
Кількість на модель
2
№
23
Назва деталі
Затискний болт
Заводський номер
60-28175.00
Кількість на модель
1
№
24
Назва деталі
Гайка кріплення вихлопного колектора
Заводський номер
СМД7-0645
Кількість на модель
4
№
25
Назва деталі
Прокладка
Заводський номер
СМД7-1539А
Кількість на модель
7
№
26
Назва деталі
Хомут
Заводський номер
14-1584
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
17К-2827
Кількість на модель
1
№
28
Назва деталі
З'єднувальний шланг
Заводський номер
17К-2840
Кількість на модель
1
№
29
Назва деталі
Затискний болт
Заводський номер
17К-2845
Кількість на модель
2
№
30
Назва деталі
Стяжний хомут
Заводський номер
Н-66С8
Кількість на модель
2
№
31
Назва деталі
Хомут
Заводський номер
А23-02.220
Кількість на модель
2
№
32
Назва деталі
Болт M8.2х25.56.05
Заводський номер
Болт М8.2х25.56.05
Кількість на модель
2
№
33
Назва деталі
Болт M12.2х40.56.05
Заводський номер
Болт М12.2х40.56.05
Кількість на модель
8
№
34
Назва деталі
Гайка М8.2.6.05 ГОСТ 2524-70
Заводський номер
Гайка М8.2.6.05 ГОСТ 2524-70
Кількість на модель
2
№
35
Назва деталі
Шайба 8.65Г.05 ГОСТ
Заводський номер
Шайба 8.65Г.05 ГОСТ 6402-70
Кількість на модель
4
№
36
Назва деталі
Штуцер
Заводський номер
60-28170.11
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Масляна та газова системи __NT__0__ | 60-28001.10 | 1 | 1 | |||||
| 1 | Трубка для подачі масла | 60-28002.30 | 1 | 1 | 1 | |||
| 2 | Трубка подачі масла | 60-28004.30 | 1 | 1 | 2 | |||
| 3 | Сильфонний компенсатор | 60-28014.10 | 2 | 2 | 3 | |||
| 4 | Прокладка патрубка | 60-28016.10 | 1 | 1 | 4 | |||
| 5 | Трубка подачі масла до датчика | 60-28017.10 | 1 | 1 | 5 | |||
| 6 | Прокладка сильфона | 60-28018.00 | 4 | 4 | 6 | |||
| 7 | Трубка турбіни з теплоізоляцією | 60-28022.01 | 1 | 1 | 7 | |||
| 8 | Трубка подачі масла до фільтра | 60-28025.10 | 1 | 1 | 8 | |||
| 9 | Трубка | 60-28026.00 | 1 | 1 | 9 | |||
| 10 | Маслопровід | 17К-28С7 | 1 | 1 | 10 | |||
| 11 | Фільтр у зборі | 17К-28С9А | 1 | 1 | 11 | |||
| 12 | Ущільнювальне кільце | 50-1004063 | 2 | 2 | 12 | |||
| 13 | Прокладка | 60-15167.00 | 2 | 2 | 13 | |||
| 14 | Контрольна шайба | 60-28112.20 | 16 | 16 | 14 | |||
| 15 | Контрольна шайба | 60-28114.00 | 4 | 4 | 15 | |||
| 16 | З'єднувальний шланг | 60-28137.00 | 1 | 1 | 16 | |||
| 17 | Прокладка | 60-28138.11 | 1 | 1 | 17 | |||
| 18 | Прокладка | 60-28143.00 | 1 | 1 | 18 | |||
| 19 | Хомут | 60-28150.20 | 1 | 1 | 19 | |||
| 20 | Прокладка | 60-28151.00 | 1 | 1 | 20 | |||
| 21 | Гайка | 60-28152.00 | 8 | 8 | 21 | |||
| 22 | Штуцер | 60-28169.10 | 1 | 1 | 22 | |||
| 23 | Хомут | 60-28171.00 | 2 | 2 | 23 | |||
| 24 | Затискний болт | 60-28175.00 | 1 | 1 | 24 | |||
| 25 | Гайка кріплення вихлопного колектора | СМД7-0645 | 4 | 4 | 25 | |||
| 26 | Прокладка | СМД7-1539А | 7 | 7 | 26 | |||
| 27 | Хомут | 14-1584 | 1 | 1 | 27 | |||
| 28 | Прокладка | 17К-2827 | 1 | 1 | 28 | |||
| 29 | З'єднувальний шланг | 17К-2840 | 1 | 1 | 29 | |||
| 30 | Затискний болт | 17К-2845 | 2 | 2 | 30 | |||
| 31 | Стяжний хомут | Н-66С8 | 2 | 2 | 31 | |||
| 32 | Хомут | А23-02.220 | 2 | 2 | 32 | |||
| 33 | Болт M8.2х25.56.05 | Болт М8.2х25.56.05 | 2 | 2 | 33 | |||
| 34 | Болт M12.2х40.56.05 | Болт М12.2х40.56.05 | 8 | 8 | 34 | |||
| 35 | Гайка М8.2.6.05 ГОСТ 2524-70 | Гайка М8.2.6.05 ГОСТ 2524-70 | 2 | 2 | 35 | |||
| 36 | Шайба 8.65Г.05 ГОСТ | Шайба 8.65Г.05 ГОСТ 6402-70 | 4 | 4 | 36 | |||
| 37 | Штуцер | 60-28170.11 | 1 | 1 | 37 |
