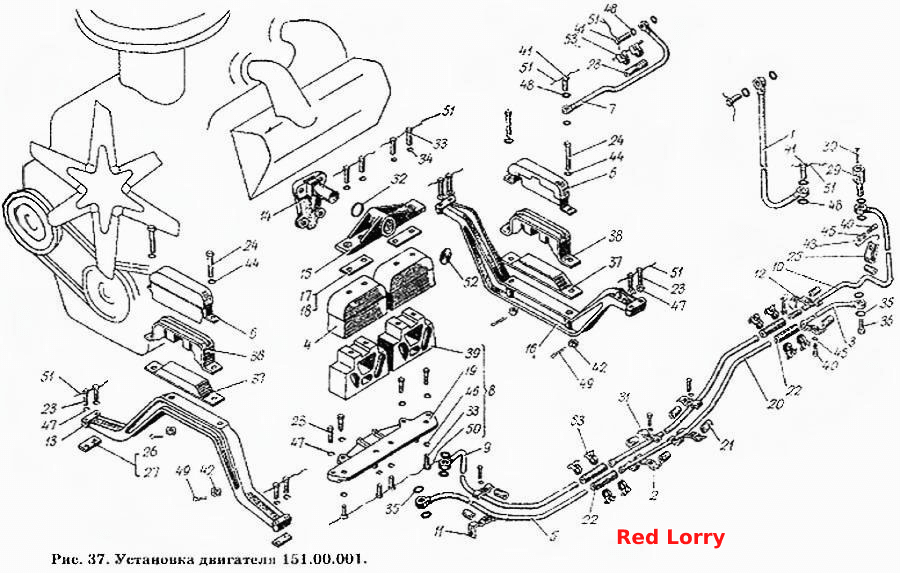

Встановлення двигуна
100%
Назва деталі
Двигун СМД-62
Заводський номер
151.00.001
Кількість на модель
1
№
Назва деталі
Трубка від коробки передач до манометра у зборі
Заводський номер
151.00.012-1
Кількість на модель
1
№
1
Назва деталі
Кронштейн для кріплення трубок у зборі
Заводський номер
151.00.013
Кількість на модель
2
№
2
Назва деталі
Трубка паливопроводу в зборі
Заводський номер
150.00.011
Кількість на модель
1
№
3
Назва деталі
Захисний кожух у зборі
Заводський номер
350.00-014А
Кількість на модель
4
№
4
Назва деталі
Передня трубка паливопроводу в зборі
Заводський номер
Трубка топливопровода передняя в сборе
Кількість на модель
1
№
5
Назва деталі
Захисний ковпак у зборі
Заводський номер
150.00.033-1А
Кількість на модель
2
№
6
Назва деталі
Шланг у комплекті
Заводський номер
150.00.049-1
Кількість на модель
1
№
7
Назва деталі
Опорний кронштейн з амортизаторами у зборі
Заводський номер
150.00.064
Кількість на модель
2
№
8
Назва деталі
Передня зливна трубка у зборі
Заводський номер
150.00.061
Кількість на модель
1
№
9
Назва деталі
Кронштейн для кріплення трубок у зборі
Заводський номер
150.00.067
Кількість на модель
1
№
11
Назва деталі
Кронштейн у зборі
Заводський номер
150.00.068
Кількість на модель
1
№
12
Назва деталі
Передня опора двигуна
Заводський номер
150.00.101-2
Кількість на модель
1
№
13
Назва деталі
Бічний кронштейн для кріплення двигуна
Заводський номер
150.00.102
Кількість на модель
2
№
14
Назва деталі
Середня опора
Заводський номер
150.00.103-1
Кількість на модель
2
№
15
Назва деталі
Опора коробки передач
Заводський номер
150.00.104-1А
Кількість на модель
1
№
16
Назва деталі
Регулювальна прокладка
Заводський номер
150.00.109
Кількість на модель
№
17
Назва деталі
Регулювальна прокладка
Заводський номер
150.00.110
Кількість на модель
№
18
Назва деталі
Опорний кронштейн
Заводський номер
150.00.169-1
Кількість на модель
2
№
19
Назва деталі
Середня трубка паливопроводу
Заводський номер
150.00.176-1А
Кількість на модель
2
№
20
Назва деталі
Проміжна трубка
Заводський номер
150.00.182А
Кількість на модель
9
№
21
Назва деталі
Шланг
Заводський номер
150.00.227
Кількість на модель
4
№
22
Назва деталі
Болт за ГОСТ 7796-62
Заводський номер
150.00.246
Кількість на модель
16
№
23
Назва деталі
гвинт
Заводський номер
150.00.257
Кількість на модель
4
№
24
Назва деталі
Скоба
Заводський номер
150.00.271
Кількість на модель
1
№
25
Назва деталі
Регулювальна прокладка
Заводський номер
150.00.272
Кількість на модель
№
26
Назва деталі
Регулювальна прокладка
Заводський номер
150.00.273
Кількість на модель
№
27
Назва деталі
Зливний патрубок
Заводський номер
150.00.287
Кількість на модель
1
№
29
Назва деталі
Зливна трубка
Заводський номер
150.00.288
Кількість на модель
1
№
30
Назва деталі
Притиск
Заводський номер
150.55.191
Кількість на модель
4
№
31
Назва деталі
Кільце У-48х0-2 ГОСТ 9833-61
Заводський номер
125.40.232
Кількість на модель
2
№
32
Назва деталі
гвинт
Заводський номер
74.37.437
Кількість на модель
16
№
33
Назва деталі
Диск
Заводський номер
14.57.223
Кількість на модель
8
№
34
Назва деталі
Прокладка
Заводський номер
16-006
Кількість на модель
8
№
35
Назва деталі
Болт поворотного угольника
Заводський номер
16-110
Кількість на модель
1
№
36
Назва деталі
Подушка передньої опори двигуна у зборі
Заводський номер
500-1001020
Кількість на модель
2
№
37
Назва деталі
Кронштейн передньої опори двигуна у зборі
Заводський номер
500-1001028
Кількість на модель
2
№
38
Назва деталі
Подушка бічної опори в зборі
Заводський номер
500-1001035Б
Кількість на модель
4
№
39
Назва деталі
Болт M7796-7010-6g×__NT__3__ ГОСТ 16.66
Заводський номер
Болт М10-6gх16.66 ГОСТ 7796-70
Кількість на модель
5
№
40
Назва деталі
Болт поворотного угольника
Заводський номер
БПУс-10
Кількість на модель
4
№
41
Назва деталі
Гайка М15-6х8Н.5932-70 ГОСТ 14
Заводський номер
Гайка М14х15-6Н.8 ГОСТ 5932-70
Кількість на модель
4
№
42
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 10-010 ГОСТ 11371-68
Кількість на модель
4
№
43
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 14-010 ГОСТ 11371-68
Кількість на модель
4
№
44
Назва деталі
Шайба 10.65Г.05 ГОСТ
Заводський номер
Шайба 10.65Г.05 ГОСТ 6402-70
Кількість на модель
5
№
45
Назва деталі
Шайба 12.65Г.05 ГОСТ
Заводський номер
Шайба 12.65Г.05 ГОСТ 6402-70
Кількість на модель
8
№
46
Назва деталі
Диск 65T.05G.6402-70 GOST14
Заводський номер
Шайба 14Т.65Г.05 ГОСТ 6402-70
Кількість на модель
16
№
47
Назва деталі
Шайба поворотного угольника
Заводський номер
ШПУ-10
Кількість на модель
8
№
48
Назва деталі
Шплінт 3,2х25 ГОСТ 397-66
Заводський номер
Шплинт 3,2х25 ГОСТ 397-66
Кількість на модель
4
№
49
Назва деталі
Дріт
Заводський номер
ПЖ-1,6х160
Кількість на модель
6
№
50
Назва деталі
Дріт
Заводський номер
ПЖ-2х160
Кількість на модель
12
№
51
Назва деталі
Заглушка 45 ГОСТ 3111-67
Заводський номер
Заглушка 45 ГОСТ 3111-67
Кількість на модель
2
№
52
Назва деталі
Стяжний хомут
Заводський номер
ХС-18
Кількість на модель
10
№
53
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Двигун СМД-62 | 151.00.001 | 1 | 1 | |||||
| 1 | Трубка від коробки передач до манометра у зборі | 151.00.012-1 | 1 | 1 | 1 | |||
| 2 | Кронштейн для кріплення трубок у зборі | 151.00.013 | 2 | 2 | 2 | |||
| 3 | Трубка паливопроводу в зборі | 150.00.011 | 1 | 1 | 3 | |||
| 4 | Захисний кожух у зборі | 350.00-014А | 4 | 4 | 4 | |||
| 5 | Передня трубка паливопроводу в зборі | Трубка топливопровода передняя в сборе | 1 | 1 | 5 | |||
| 6 | Захисний ковпак у зборі | 150.00.033-1А | 2 | 2 | 6 | |||
| 7 | Шланг у комплекті | 150.00.049-1 | 1 | 1 | 7 | |||
| 8 | Опорний кронштейн з амортизаторами у зборі | 150.00.064 | 2 | 2 | 8 | |||
| 9 | Передня зливна трубка у зборі | 150.00.061 | 1 | 1 | 9 | |||
| 11 | Кронштейн для кріплення трубок у зборі | 150.00.067 | 1 | 1 | 11 | |||
| 12 | Кронштейн у зборі | 150.00.068 | 1 | 1 | 12 | |||
| 13 | Передня опора двигуна | 150.00.101-2 | 1 | 1 | 13 | |||
| 14 | Бічний кронштейн для кріплення двигуна | 150.00.102 | 2 | 2 | 14 | |||
| 15 | Середня опора | 150.00.103-1 | 2 | 2 | 15 | |||
| 16 | Опора коробки передач | 150.00.104-1А | 1 | 1 | 16 | |||
| 17 | Регулювальна прокладка | 150.00.109 | 17 | |||||
| 18 | Регулювальна прокладка | 150.00.110 | 18 | |||||
| 19 | Опорний кронштейн | 150.00.169-1 | 2 | 2 | 19 | |||
| 20 | Середня трубка паливопроводу | 150.00.176-1А | 2 | 2 | 20 | |||
| 21 | Проміжна трубка | 150.00.182А | 9 | 9 | 21 | |||
| 22 | Шланг | 150.00.227 | 4 | 4 | 22 | |||
| 23 | Болт за ГОСТ 7796-62 | 150.00.246 | 16 | 16 | 23 | |||
| 24 | гвинт | 150.00.257 | 4 | 4 | 24 | |||
| 25 | Скоба | 150.00.271 | 1 | 1 | 25 | |||
| 26 | Регулювальна прокладка | 150.00.272 | 26 | |||||
| 27 | Регулювальна прокладка | 150.00.273 | 27 | |||||
| 29 | Зливний патрубок | 150.00.287 | 1 | 1 | 29 | |||
| 30 | Зливна трубка | 150.00.288 | 1 | 1 | 30 | |||
| 31 | Притиск | 150.55.191 | 4 | 4 | 31 | |||
| 32 | Кільце У-48х0-2 ГОСТ 9833-61 | 125.40.232 | 2 | 2 | 32 | |||
| 33 | гвинт | 74.37.437 | 16 | 16 | 33 | |||
| 34 | Диск | 14.57.223 | 8 | 8 | 34 | |||
| 35 | Прокладка | 16-006 | 8 | 8 | 35 | |||
| 36 | Болт поворотного угольника | 16-110 | 1 | 1 | 36 | |||
| 37 | Подушка передньої опори двигуна у зборі | 500-1001020 | 2 | 2 | 37 | |||
| 38 | Кронштейн передньої опори двигуна у зборі | 500-1001028 | 2 | 2 | 38 | |||
| 39 | Подушка бічної опори в зборі | 500-1001035Б | 4 | 4 | 39 | |||
| 40 | Болт M7796-7010-6g×__NT__3__ ГОСТ 16.66 | Болт М10-6gх16.66 ГОСТ 7796-70 | 5 | 5 | 40 | |||
| 41 | Болт поворотного угольника | БПУс-10 | 4 | 4 | 41 | |||
| 42 | Гайка М15-6х8Н.5932-70 ГОСТ 14 | Гайка М14х15-6Н.8 ГОСТ 5932-70 | 4 | 4 | 42 | |||
| 43 | Шайба ГОСТ | Шайба 10-010 ГОСТ 11371-68 | 4 | 4 | 43 | |||
| 44 | Шайба ГОСТ | Шайба 14-010 ГОСТ 11371-68 | 4 | 4 | 44 | |||
| 45 | Шайба 10.65Г.05 ГОСТ | Шайба 10.65Г.05 ГОСТ 6402-70 | 5 | 5 | 45 | |||
| 46 | Шайба 12.65Г.05 ГОСТ | Шайба 12.65Г.05 ГОСТ 6402-70 | 8 | 8 | 46 | |||
| 47 | Диск 65T.05G.6402-70 GOST14 | Шайба 14Т.65Г.05 ГОСТ 6402-70 | 16 | 16 | 47 | |||
| 48 | Шайба поворотного угольника | ШПУ-10 | 8 | 8 | 48 | |||
| 49 | Шплінт 3,2х25 ГОСТ 397-66 | Шплинт 3,2х25 ГОСТ 397-66 | 4 | 4 | 49 | |||
| 50 | Дріт | ПЖ-1,6х160 | 6 | 6 | 50 | |||
| 51 | Дріт | ПЖ-2х160 | 12 | 12 | 51 | |||
| 52 | Заглушка 45 ГОСТ 3111-67 | Заглушка 45 ГОСТ 3111-67 | 2 | 2 | 52 | |||
| 53 | Стяжний хомут | ХС-18 | 10 | 10 | 53 |
