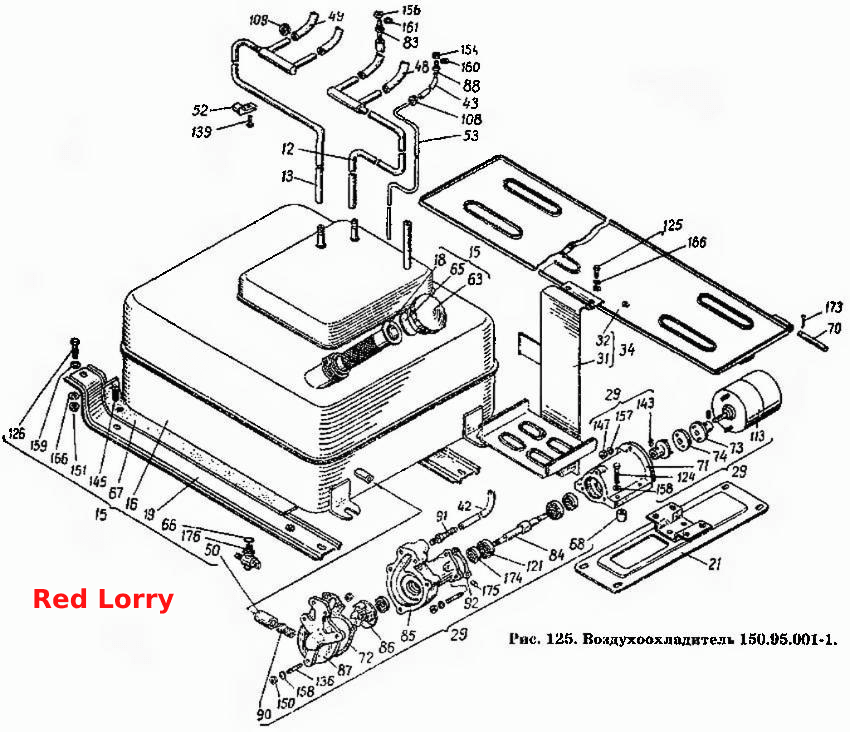

150.95.001-1 Повітряний охолоджувач
100%
Назва деталі
Ліва зливна трубка у зборі
Заводський номер
150.95.037
Кількість на модель
1
№
12
Назва деталі
Права зливна трубка у зборі
Заводський номер
150.95.038
Кількість на модель
1
№
13
Назва деталі
Бак для води в зборі
Заводський номер
150.95.040-1
Кількість на модель
1
№
15
Назва деталі
Бак у зборі
Заводський номер
150.95.041-1
Кількість на модель
1
№
16
Назва деталі
Фільтр у зборі
Заводський номер
150.95.043
Кількість на модель
1
№
18
Назва деталі
Кронштейн бака в зборі
Заводський номер
150.95.044
Кількість на модель
2
№
19
Назва деталі
Кронштейн у зборі
Заводський номер
150.95.050
Кількість на модель
1
№
21
Назва деталі
Насос у зборі
Заводський номер
150.95.070-1
Кількість на модель
1
№
29
Назва деталі
Підніжка в зборі
Заводський номер
150.95.083
Кількість на модель
1
№
31
Назва деталі
__NT__0__ Майданчик у зборі
Заводський номер
150.95.084
Кількість на модель
1
№
32
Назва деталі
Майданчик із підніжкою в зборі
Заводський номер
150.95.086
Кількість на модель
1
№
34
Назва деталі
Трубка подачі води
Заводський номер
150.95.317
Кількість на модель
1
№
42
Назва деталі
Трубка
Заводський номер
150.95.317-01
Кількість на модель
1
№
43
Назва деталі
Шланг
Заводський номер
150.95.328
Кількість на модель
1
№
48
Назва деталі
Шланг
Заводський номер
150.95.328-01
Кількість на модель
4
№
49
Назва деталі
Шланг
Заводський номер
150.95.328-4
Кількість на модель
1
№
50
Назва деталі
Скоба
Заводський номер
150.95.334
Кількість на модель
7
№
52
Назва деталі
Труба подачі води
Заводський номер
150.95.335
Кількість на модель
1
№
53
Назва деталі
Кришка
Заводський номер
150.95.408
Кількість на модель
1
№
63
Назва деталі
Прокладка
Заводський номер
150.95.428
Кількість на модель
1
№
65
Назва деталі
Прокладка
Заводський номер
150.95.429
Кількість на модель
1
№
66
Назва деталі
Прокладка
Заводський номер
150.95.434
Кількість на модель
2
№
67
Назва деталі
Амортизатор
Заводський номер
150.95.435
Кількість на модель
4
№
68
Назва деталі
Палець
Заводський номер
150.95.476
Кількість на модель
2
№
70
Назва деталі
Фланець двигуна
Заводський номер
150.95.509-1
Кількість на модель
1
№
71
Назва деталі
Прокладка
Заводський номер
150.95.514
Кількість на модель
1
№
72
Назва деталі
Муфта
Заводський номер
150.95.515
Кількість на модель
2
№
73
Назва деталі
Повідець
Заводський номер
150.95.517
Кількість на модель
1
№
74
Назва деталі
Штуцер
Заводський номер
150.95.556
Кількість на модель
4
№
83
Назва деталі
Валик насоса
Заводський номер
150.95.561-1
Кількість на модель
1
№
84
Назва деталі
Корпус насоса
Заводський номер
150.95.566-1
Кількість на модель
1
№
85
Назва деталі
Крильчатка
Заводський номер
150.95.567А
Кількість на модель
1
№
86
Назва деталі
Фланець насоса
Заводський номер
150.95.570-1
Кількість на модель
1
№
87
Назва деталі
Штуцер
Заводський номер
150.95.592
Кількість на модель
1
№
88
Назва деталі
Всмоктувальний патрубок
Заводський номер
150.95.617
Кількість на модель
1
№
90
Назва деталі
Крильчатка
Заводський номер
150.95.618
Кількість на модель
1
№
91
Назва деталі
Прокладка
Заводський номер
150.95.619-1
Кількість на модель
1
№
92
Назва деталі
Втулка
Заводський номер
14.48.392
Кількість на модель
4
№
108
Назва деталі
Втулка
Заводський номер
14.48.393
Кількість на модель
8
№
109
Назва деталі
Електродвигун
Заводський номер
МЭ-226
Кількість на модель
1
№
113
Назва деталі
Підшипник ГОСТ
Заводський номер
Подшипник 200 ГОСТ 8338-57
Кількість на модель
2
№
121
Назва деталі
Болт M7795-706-6g×__NT__3__ ГОСТ 30.55.019
Заводський номер
Болт М6-6gх30.55.019 ГОСТ 7795-70
Кількість на модель
4
№
124
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 12.66.019
Заводський номер
Болт М8-6gх12.66.019 ГОСТ 7796-70
Кількість на модель
2
№
125
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 16.66.019
Заводський номер
Болт М8-6gх16.66.019 ГОСТ 7796-70
Кількість на модель
6
№
126
Назва деталі
Шпилька АМ6 То/6gх16(10/12)66.019 ГОСТ 11765-66
Заводський номер
Шпилька АМ6 То/6gх16(10/12)66.019 ГОСТ 1
Кількість на модель
8
№
136
Назва деталі
Гвинт М6-6gх12.58.019 ГОСТ1489-62
Заводський номер
Винт М6-6gх12.58.019 ГОСТ 1489-62
Кількість на модель
7
№
139
Назва деталі
Гвинт М6-6gх8.66.019 ГОСТ1477-64
Заводський номер
Винт М6-6gх8.66.019 ГОСТ 1477-64
Кількість на модель
2
№
143
Назва деталі
Гвинт М8-6gх16.58.019 ГОСТ1490-62
Заводський номер
Винт М8-6gх16.58.019 ГОСТ 1490-62
Кількість на модель
2
№
145
Назва деталі
Гайка М5-6Н.8.019 ГОСТ 5927-70
Заводський номер
Гайка М5-6Н.8.019 ГОСТ 5927-70
Кількість на модель
2
№
147
Назва деталі
Горіх МН. ГОСТ
Заводський номер
Гайка М8-7Н.6.019 ГОСТ 5915-70
Кількість на модель
34
№
150
Назва деталі
Гайка М8-6Н.8.019 ГОСТ 5927-70
Заводський номер
Гайка М8-6Н.8.019 ГОСТ 5927-70
Кількість на модель
2
№
151
Назва деталі
Гайка М16-7Н.6.0П2 ГОСТ 5915-70
Заводський номер
Гайка М16-7Н.6.0П2 ГОСТ 5915-70
Кількість на модель
1
№
154
Назва деталі
Гайка М18х1,5-7Н.6 ГОСТ5915-70
Заводський номер
Гайка М18х1,5-7Н.6 ГОСТ 5915-70
Кількість на модель
1
№
156
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 5-04.0112 ГОСТ 11371-68
Кількість на модель
2
№
157
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6-04.0112 ГОСТ 11371-68
Кількість на модель
114
№
158
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8-04.0112 ГОСТ 11371-68
Кількість на модель
37
№
159
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 16-04 ГОСТ 11371-66
Кількість на модель
1
№
160
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 18-04 ГОСТ 11371-68
Кількість на модель
4
№
161
Назва деталі
Шайба 8.65Г.05 ГОСТ
Заводський номер
Шайба 8.65Г.05 ГОСТ 6402-70
Кількість на модель
10
№
166
Назва деталі
Шплінт 2,5х16.005 ГОСТ 397-66
Заводський номер
Шплинт 2,5х16.005 ГОСТ 397-66
Кількість на модель
4
№
173
Назва деталі
Манжета 1-10х26-3 ГОСТ8752-70
Заводський номер
Манжета 1-10х26-3 ГОСТ 8752-70
Кількість на модель
6
№
174
Назва деталі
Пробка КГ1/8"
Заводський номер
Пробка КГ1/8"
Кількість на модель
1
№
175
Назва деталі
Кран КРС 3/8"
Заводський номер
Краник КРС 3/8"
Кількість на модель
1
№
176
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 12 | Ліва зливна трубка у зборі | 150.95.037 | 1 | 1 | 12 | |||
| 13 | Права зливна трубка у зборі | 150.95.038 | 1 | 1 | 13 | |||
| 15 | Бак для води в зборі | 150.95.040-1 | 1 | 1 | 15 | |||
| 16 | Бак у зборі | 150.95.041-1 | 1 | 1 | 16 | |||
| 18 | Фільтр у зборі | 150.95.043 | 1 | 1 | 18 | |||
| 19 | Кронштейн бака в зборі | 150.95.044 | 2 | 2 | 19 | |||
| 21 | Кронштейн у зборі | 150.95.050 | 1 | 1 | 21 | |||
| 29 | Насос у зборі | 150.95.070-1 | 1 | 1 | 29 | |||
| 31 | Підніжка в зборі | 150.95.083 | 1 | 1 | 31 | |||
| 32 | __NT__0__ Майданчик у зборі | 150.95.084 | 1 | 1 | 32 | |||
| 34 | Майданчик із підніжкою в зборі | 150.95.086 | 1 | 1 | 34 | |||
| 42 | Трубка подачі води | 150.95.317 | 1 | 1 | 42 | |||
| 43 | Трубка | 150.95.317-01 | 1 | 1 | 43 | |||
| 48 | Шланг | 150.95.328 | 1 | 1 | 48 | |||
| 49 | Шланг | 150.95.328-01 | 4 | 4 | 49 | |||
| 50 | Шланг | 150.95.328-4 | 1 | 1 | 50 | |||
| 52 | Скоба | 150.95.334 | 7 | 7 | 52 | |||
| 53 | Труба подачі води | 150.95.335 | 1 | 1 | 53 | |||
| 63 | Кришка | 150.95.408 | 1 | 1 | 63 | |||
| 65 | Прокладка | 150.95.428 | 1 | 1 | 65 | |||
| 66 | Прокладка | 150.95.429 | 1 | 1 | 66 | |||
| 67 | Прокладка | 150.95.434 | 2 | 2 | 67 | |||
| 68 | Амортизатор | 150.95.435 | 4 | 4 | 68 | |||
| 70 | Палець | 150.95.476 | 2 | 2 | 70 | |||
| 71 | Фланець двигуна | 150.95.509-1 | 1 | 1 | 71 | |||
| 72 | Прокладка | 150.95.514 | 1 | 1 | 72 | |||
| 73 | Муфта | 150.95.515 | 2 | 2 | 73 | |||
| 74 | Повідець | 150.95.517 | 1 | 1 | 74 | |||
| 83 | Штуцер | 150.95.556 | 4 | 4 | 83 | |||
| 84 | Валик насоса | 150.95.561-1 | 1 | 1 | 84 | |||
| 85 | Корпус насоса | 150.95.566-1 | 1 | 1 | 85 | |||
| 86 | Крильчатка | 150.95.567А | 1 | 1 | 86 | |||
| 87 | Фланець насоса | 150.95.570-1 | 1 | 1 | 87 | |||
| 88 | Штуцер | 150.95.592 | 1 | 1 | 88 | |||
| 90 | Всмоктувальний патрубок | 150.95.617 | 1 | 1 | 90 | |||
| 91 | Крильчатка | 150.95.618 | 1 | 1 | 91 | |||
| 92 | Прокладка | 150.95.619-1 | 1 | 1 | 92 | |||
| 108 | Втулка | 14.48.392 | 4 | 4 | 108 | |||
| 109 | Втулка | 14.48.393 | 8 | 8 | 109 | |||
| 113 | Електродвигун | МЭ-226 | 1 | 1 | 113 | |||
| 121 | Підшипник ГОСТ | Подшипник 200 ГОСТ 8338-57 | 2 | 2 | 121 | |||
| 124 | Болт M7795-706-6g×__NT__3__ ГОСТ 30.55.019 | Болт М6-6gх30.55.019 ГОСТ 7795-70 | 4 | 4 | 124 | |||
| 125 | Болт M7796-708-6g×__NT__3__ ГОСТ 12.66.019 | Болт М8-6gх12.66.019 ГОСТ 7796-70 | 2 | 2 | 125 | |||
| 126 | Болт M7796-708-6g×__NT__3__ ГОСТ 16.66.019 | Болт М8-6gх16.66.019 ГОСТ 7796-70 | 6 | 6 | 126 | |||
| 136 | Шпилька АМ6 То/6gх16(10/12)66.019 ГОСТ 11765-66 | Шпилька АМ6 То/6gх16(10/12)66.019 ГОСТ 1 | 8 | 8 | 136 | |||
| 139 | Гвинт М6-6gх12.58.019 ГОСТ1489-62 | Винт М6-6gх12.58.019 ГОСТ 1489-62 | 7 | 7 | 139 | |||
| 143 | Гвинт М6-6gх8.66.019 ГОСТ1477-64 | Винт М6-6gх8.66.019 ГОСТ 1477-64 | 2 | 2 | 143 | |||
| 145 | Гвинт М8-6gх16.58.019 ГОСТ1490-62 | Винт М8-6gх16.58.019 ГОСТ 1490-62 | 2 | 2 | 145 | |||
| 147 | Гайка М5-6Н.8.019 ГОСТ 5927-70 | Гайка М5-6Н.8.019 ГОСТ 5927-70 | 2 | 2 | 147 | |||
| 150 | Горіх МН. ГОСТ | Гайка М8-7Н.6.019 ГОСТ 5915-70 | 34 | 34 | 150 | |||
| 151 | Гайка М8-6Н.8.019 ГОСТ 5927-70 | Гайка М8-6Н.8.019 ГОСТ 5927-70 | 2 | 2 | 151 | |||
| 154 | Гайка М16-7Н.6.0П2 ГОСТ 5915-70 | Гайка М16-7Н.6.0П2 ГОСТ 5915-70 | 1 | 1 | 154 | |||
| 156 | Гайка М18х1,5-7Н.6 ГОСТ5915-70 | Гайка М18х1,5-7Н.6 ГОСТ 5915-70 | 1 | 1 | 156 | |||
| 157 | Шайба ГОСТ | Шайба 5-04.0112 ГОСТ 11371-68 | 2 | 2 | 157 | |||
| 158 | Шайба ГОСТ | Шайба 6-04.0112 ГОСТ 11371-68 | 114 | 114 | 158 | |||
| 159 | Шайба ГОСТ | Шайба 8-04.0112 ГОСТ 11371-68 | 37 | 37 | 159 | |||
| 160 | Шайба ГОСТ | Шайба 16-04 ГОСТ 11371-66 | 1 | 1 | 160 | |||
| 161 | Шайба ГОСТ | Шайба 18-04 ГОСТ 11371-68 | 4 | 4 | 161 | |||
| 166 | Шайба 8.65Г.05 ГОСТ | Шайба 8.65Г.05 ГОСТ 6402-70 | 10 | 10 | 166 | |||
| 173 | Шплінт 2,5х16.005 ГОСТ 397-66 | Шплинт 2,5х16.005 ГОСТ 397-66 | 4 | 4 | 173 | |||
| 174 | Манжета 1-10х26-3 ГОСТ8752-70 | Манжета 1-10х26-3 ГОСТ 8752-70 | 6 | 6 | 174 | |||
| 175 | Пробка КГ1/8" | Пробка КГ1/8" | 1 | 1 | 175 | |||
| 176 | Кран КРС 3/8" | Краник КРС 3/8" | 1 | 1 | 176 |
