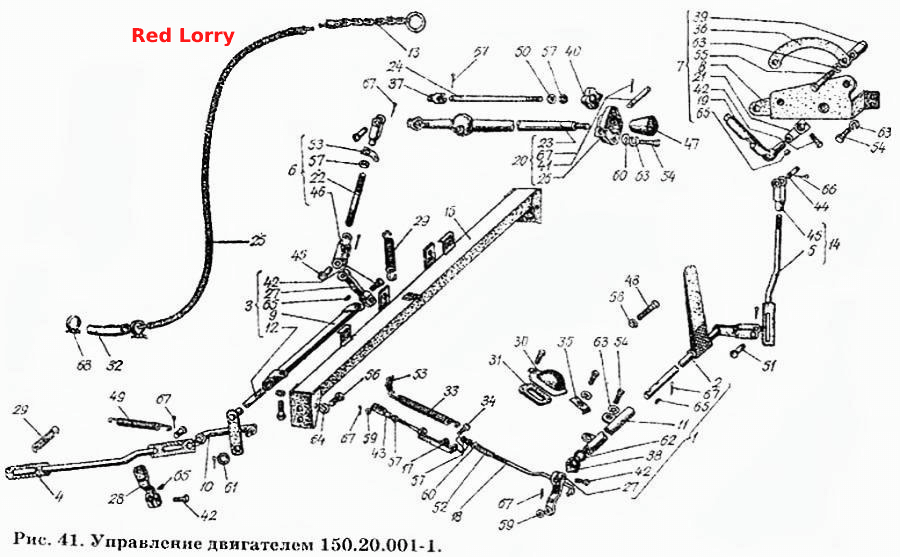

150.20.001-1 Управління двигуном
100%
Назва деталі
__NT__0__ Управління двигуном
Заводський номер
150.20.001-1
Кількість на модель
1
№
Назва деталі
Педаль управління в зборі
Заводський номер
150.20.011-2
Кількість на модель
1
№
1
Назва деталі
Валік управління в зборі
Заводський номер
150.20.012
Кількість на модель
1
№
2
Назва деталі
Валик управління редуктором у зборі
Заводський номер
150.20.013-2
Кількість на модель
1
№
3
Назва деталі
Тяга в зборі
Заводський номер
150.20.014-5
Кількість на модель
1
№
4
Назва деталі
Тяга ручного керування в зборі
Заводський номер
150.20.015-1
Кількість на модель
1
№
5
Назва деталі
Тяга в зборі
Заводський номер
150.20.016-2
Кількість на модель
1
№
6
Назва деталі
Ручний акселератор у зборі
Заводський номер
150.20.017-1
Кількість на модель
1
№
7
Назва деталі
Кронштейн ручного акселератора в зборі
Заводський номер
150.20.019-1
Кількість на модель
1
№
8
Назва деталі
Труба в зборі
Заводський номер
150.20.025
Кількість на модель
1
№
9
Назва деталі
Тяга в зборі
Заводський номер
150.20.028-1
Кількість на модель
1
№
10
Назва деталі
Опора педалі в зборі
Заводський номер
150.20.029-1
Кількість на модель
1
№
11
Назва деталі
Валик управління з важелем у зборі
Заводський номер
150.20.030-2
Кількість на модель
1
№
12
Назва деталі
Привід повітряної заслінки у зборі
Заводський номер
150.20.037-1
Кількість на модель
1
№
13
Назва деталі
Тяга з наконечником у зборі
Заводський номер
150.20.039
Кількість на модель
1
№
14
Назва деталі
Поперечина в зборі
Заводський номер
150.20.042
Кількість на модель
1
№
15
Назва деталі
Тяга подачі палива у зборі
Заводський номер
150.20.050
Кількість на модель
1
№
16
Назва деталі
Тяга зі скобою в зборі
Заводський номер
150.20.051
Кількість на модель
1
№
17
Назва деталі
Тяга з шайбою в зборі
Заводський номер
150.20.052
Кількість на модель
1
№
18
Назва деталі
Важіль із тягою у зборі
Заводський номер
150.20.053
Кількість на модель
1
№
19
Назва деталі
Важіль управління редуктором у зборі
Заводський номер
150.20.054
Кількість на модель
1
№
20
Назва деталі
Важіль управління
Заводський номер
150.20.105-1
Кількість на модель
1
№
21
Назва деталі
Тяга
Заводський номер
150.20.113-3
Кількість на модель
1
№
22
Назва деталі
Важіль керування редуктором
Заводський номер
150.20.115-1
Кількість на модель
1
№
23
Назва деталі
Штифт крана
Заводський номер
150.20.118-2
Кількість на модель
1
№
24
Назва деталі
Оболонка мотузки
Заводський номер
150.20.134-2
Кількість на модель
1
№
25
Назва деталі
Корпус
Заводський номер
150.20.136-1
Кількість на модель
1
№
26
Назва деталі
Важіль
Заводський номер
150.20.152-1
Кількість на модель
2
№
27
Назва деталі
Зовнішній важіль
Заводський номер
150.20.157-1
Кількість на модель
1
№
28
Назва деталі
Пружина
Заводський номер
150.20.174А
Кількість на модель
2
№
29
Назва деталі
Кришка
Заводський номер
150.20.177
Кількість на модель
1
№
30
Назва деталі
Прокладка
Заводський номер
150.20.178
Кількість на модель
1
№
31
Назва деталі
Шланг діаметром 8х3,5х80
Заводський номер
150.20.189А
Кількість на модель
1
№
32
Назва деталі
Пружина акселератора
Заводський номер
150.20.204
Кількість на модель
1
№
33
Назва деталі
Палець
Заводський номер
150.20.205
Кількість на модель
1
№
34
Назва деталі
Затискач
Заводський номер
150.45.255
Кількість на модель
1
№
35
Назва деталі
Зубчастий сектор
Заводський номер
125.20.133
Кількість на модель
1
№
36
Назва деталі
Перехідник для крана
Заводський номер
125.20.172
Кількість на модель
1
№
37
Назва деталі
Прокладка
Заводський номер
125.20.235
Кількість на модель
1
№
38
Назва деталі
Втулка
Заводський номер
125.20.237
Кількість на модель
2
№
39
Назва деталі
Рукоятка
Заводський номер
125.20.244
Кількість на модель
1
№
40
Назва деталі
Ось
Заводський номер
125.20.249
Кількість на модель
1
№
41
Назва деталі
Стяжний болт
Заводський номер
125.64.279
Кількість на модель
4
№
42
Назва деталі
Вилка
Заводський номер
54.02.471-1А
Кількість на модель
2
№
43
Назва деталі
Палець
Заводський номер
54.02.484
Кількість на модель
1
№
44
Назва деталі
Палец
Заводський номер
54.20.405
Кількість на модель
4
№
45
Назва деталі
Вилка тяги блокування
Заводський номер
14.38.528А
Кількість на модель
2
№
46
Назва деталі
Ручка управління
Заводський номер
А13.05.000
Кількість на модель
1
№
47
Назва деталі
Регулювальний болт
Заводський номер
5.23.139
Кількість на модель
1
№
48
Назва деталі
Пружина
Заводський номер
5.23.149
Кількість на модель
1
№
49
Назва деталі
Втулка склоочисника
Заводський номер
5.24.242
Кількість на модель
1
№
50
Назва деталі
Вказівний палець кришки
Заводський номер
5.43.115
Кількість на модель
1
№
51
Назва деталі
Пружина
Заводський номер
5.43.130
Кількість на модель
1
№
52
Назва деталі
Пружинна сережка
Заводський номер
7.38.120
Кількість на модель
3
№
53
Назва деталі
Болт M7796-708-6g×__NT__3__ ГОСТ 20.66
Заводський номер
Болт М8-6gх20.66 ГОСТ 7796-70
Кількість на модель
9
№
54
Назва деталі
Болт M7795-708-6g×__NT__3__ ГОСТ 55.66
Заводський номер
Болт М8-6gх55.66 ГОСТ 7795-70
Кількість на модель
2
№
55
Назва деталі
Болт M7796-7010.6g×__NT__3__ ГОСТ 25.66
Заводський номер
Болт М10.6gх25.66 ГОСТ 7796-70
Кількість на модель
6
№
56
Назва деталі
Гайка М8-7Н.6 ГОСТ 5915-70
Заводський номер
Гайка М8-7Н.6 ГОСТ 5915-70
Кількість на модель
8
№
57
Назва деталі
Гайка М10-7Н.6 ГОСТ 5915-70
Заводський номер
Гайка М10-7Н.6 ГОСТ 5915-70
Кількість на модель
2
№
58
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 6-010 ГОСТ 11371-68
Кількість на модель
1
№
59
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8-010 ГОСТ 11371-68
Кількість на модель
6
№
60
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 12-010 ГОСТ 11371-68
Кількість на модель
4
№
61
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 14-010 ГОСТ 11371-68
Кількість на модель
1
№
62
Назва деталі
Шайба 8.65Г.05 ГОСТ
Заводський номер
Шайба 8.65Г.05 ГОСТ 6402-70
Кількість на модель
11
№
63
Назва деталі
Шайба 10.65Г.05 ГОСТ
Заводський номер
Шайба 10.65Г.05 ГОСТ 6402-70
Кількість на модель
6
№
64
Назва деталі
Шпонка згідно з ГОСТ
Заводський номер
Шпонка 4х16 ГОСТ 8795-68
Кількість на модель
4
№
65
Назва деталі
Шплінт 2х12 ГОСТ 397-66
Заводський номер
Шплинт 2х12 ГОСТ 397-66
Кількість на модель
3
№
66
Назва деталі
Шплінт 3,2х20 ГОСТ 397-66
Заводський номер
Шплинт 3,2х20 ГОСТ 397-66
Кількість на модель
11
№
67
Назва деталі
Стяжний хомут
Заводський номер
ХС-18
Кількість на модель
2
№
68
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__0__ Управління двигуном | 150.20.001-1 | 1 | 1 | |||||
| 1 | Педаль управління в зборі | 150.20.011-2 | 1 | 1 | 1 | |||
| 2 | Валік управління в зборі | 150.20.012 | 1 | 1 | 2 | |||
| 3 | Валик управління редуктором у зборі | 150.20.013-2 | 1 | 1 | 3 | |||
| 4 | Тяга в зборі | 150.20.014-5 | 1 | 1 | 4 | |||
| 5 | Тяга ручного керування в зборі | 150.20.015-1 | 1 | 1 | 5 | |||
| 6 | Тяга в зборі | 150.20.016-2 | 1 | 1 | 6 | |||
| 7 | Ручний акселератор у зборі | 150.20.017-1 | 1 | 1 | 7 | |||
| 8 | Кронштейн ручного акселератора в зборі | 150.20.019-1 | 1 | 1 | 8 | |||
| 9 | Труба в зборі | 150.20.025 | 1 | 1 | 9 | |||
| 10 | Тяга в зборі | 150.20.028-1 | 1 | 1 | 10 | |||
| 11 | Опора педалі в зборі | 150.20.029-1 | 1 | 1 | 11 | |||
| 12 | Валик управління з важелем у зборі | 150.20.030-2 | 1 | 1 | 12 | |||
| 13 | Привід повітряної заслінки у зборі | 150.20.037-1 | 1 | 1 | 13 | |||
| 14 | Тяга з наконечником у зборі | 150.20.039 | 1 | 1 | 14 | |||
| 15 | Поперечина в зборі | 150.20.042 | 1 | 1 | 15 | |||
| 16 | Тяга подачі палива у зборі | 150.20.050 | 1 | 1 | 16 | |||
| 17 | Тяга зі скобою в зборі | 150.20.051 | 1 | 1 | 17 | |||
| 18 | Тяга з шайбою в зборі | 150.20.052 | 1 | 1 | 18 | |||
| 19 | Важіль із тягою у зборі | 150.20.053 | 1 | 1 | 19 | |||
| 20 | Важіль управління редуктором у зборі | 150.20.054 | 1 | 1 | 20 | |||
| 21 | Важіль управління | 150.20.105-1 | 1 | 1 | 21 | |||
| 22 | Тяга | 150.20.113-3 | 1 | 1 | 22 | |||
| 23 | Важіль керування редуктором | 150.20.115-1 | 1 | 1 | 23 | |||
| 24 | Штифт крана | 150.20.118-2 | 1 | 1 | 24 | |||
| 25 | Оболонка мотузки | 150.20.134-2 | 1 | 1 | 25 | |||
| 26 | Корпус | 150.20.136-1 | 1 | 1 | 26 | |||
| 27 | Важіль | 150.20.152-1 | 2 | 2 | 27 | |||
| 28 | Зовнішній важіль | 150.20.157-1 | 1 | 1 | 28 | |||
| 29 | Пружина | 150.20.174А | 2 | 2 | 29 | |||
| 30 | Кришка | 150.20.177 | 1 | 1 | 30 | |||
| 31 | Прокладка | 150.20.178 | 1 | 1 | 31 | |||
| 32 | Шланг діаметром 8х3,5х80 | 150.20.189А | 1 | 1 | 32 | |||
| 33 | Пружина акселератора | 150.20.204 | 1 | 1 | 33 | |||
| 34 | Палець | 150.20.205 | 1 | 1 | 34 | |||
| 35 | Затискач | 150.45.255 | 1 | 1 | 35 | |||
| 36 | Зубчастий сектор | 125.20.133 | 1 | 1 | 36 | |||
| 37 | Перехідник для крана | 125.20.172 | 1 | 1 | 37 | |||
| 38 | Прокладка | 125.20.235 | 1 | 1 | 38 | |||
| 39 | Втулка | 125.20.237 | 2 | 2 | 39 | |||
| 40 | Рукоятка | 125.20.244 | 1 | 1 | 40 | |||
| 41 | Ось | 125.20.249 | 1 | 1 | 41 | |||
| 42 | Стяжний болт | 125.64.279 | 4 | 4 | 42 | |||
| 43 | Вилка | 54.02.471-1А | 2 | 2 | 43 | |||
| 44 | Палець | 54.02.484 | 1 | 1 | 44 | |||
| 45 | Палец | 54.20.405 | 4 | 4 | 45 | |||
| 46 | Вилка тяги блокування | 14.38.528А | 2 | 2 | 46 | |||
| 47 | Ручка управління | А13.05.000 | 1 | 1 | 47 | |||
| 48 | Регулювальний болт | 5.23.139 | 1 | 1 | 48 | |||
| 49 | Пружина | 5.23.149 | 1 | 1 | 49 | |||
| 50 | Втулка склоочисника | 5.24.242 | 1 | 1 | 50 | |||
| 51 | Вказівний палець кришки | 5.43.115 | 1 | 1 | 51 | |||
| 52 | Пружина | 5.43.130 | 1 | 1 | 52 | |||
| 53 | Пружинна сережка | 7.38.120 | 3 | 3 | 53 | |||
| 54 | Болт M7796-708-6g×__NT__3__ ГОСТ 20.66 | Болт М8-6gх20.66 ГОСТ 7796-70 | 9 | 9 | 54 | |||
| 55 | Болт M7795-708-6g×__NT__3__ ГОСТ 55.66 | Болт М8-6gх55.66 ГОСТ 7795-70 | 2 | 2 | 55 | |||
| 56 | Болт M7796-7010.6g×__NT__3__ ГОСТ 25.66 | Болт М10.6gх25.66 ГОСТ 7796-70 | 6 | 6 | 56 | |||
| 57 | Гайка М8-7Н.6 ГОСТ 5915-70 | Гайка М8-7Н.6 ГОСТ 5915-70 | 8 | 8 | 57 | |||
| 58 | Гайка М10-7Н.6 ГОСТ 5915-70 | Гайка М10-7Н.6 ГОСТ 5915-70 | 2 | 2 | 58 | |||
| 59 | Шайба ГОСТ | Шайба 6-010 ГОСТ 11371-68 | 1 | 1 | 59 | |||
| 60 | Шайба ГОСТ | Шайба 8-010 ГОСТ 11371-68 | 6 | 6 | 60 | |||
| 61 | Шайба ГОСТ | Шайба 12-010 ГОСТ 11371-68 | 4 | 4 | 61 | |||
| 62 | Шайба ГОСТ | Шайба 14-010 ГОСТ 11371-68 | 1 | 1 | 62 | |||
| 63 | Шайба 8.65Г.05 ГОСТ | Шайба 8.65Г.05 ГОСТ 6402-70 | 11 | 11 | 63 | |||
| 64 | Шайба 10.65Г.05 ГОСТ | Шайба 10.65Г.05 ГОСТ 6402-70 | 6 | 6 | 64 | |||
| 65 | Шпонка згідно з ГОСТ | Шпонка 4х16 ГОСТ 8795-68 | 4 | 4 | 65 | |||
| 66 | Шплінт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 | 3 | 3 | 66 | |||
| 67 | Шплінт 3,2х20 ГОСТ 397-66 | Шплинт 3,2х20 ГОСТ 397-66 | 11 | 11 | 67 | |||
| 68 | Стяжний хомут | ХС-18 | 2 | 2 | 68 |
