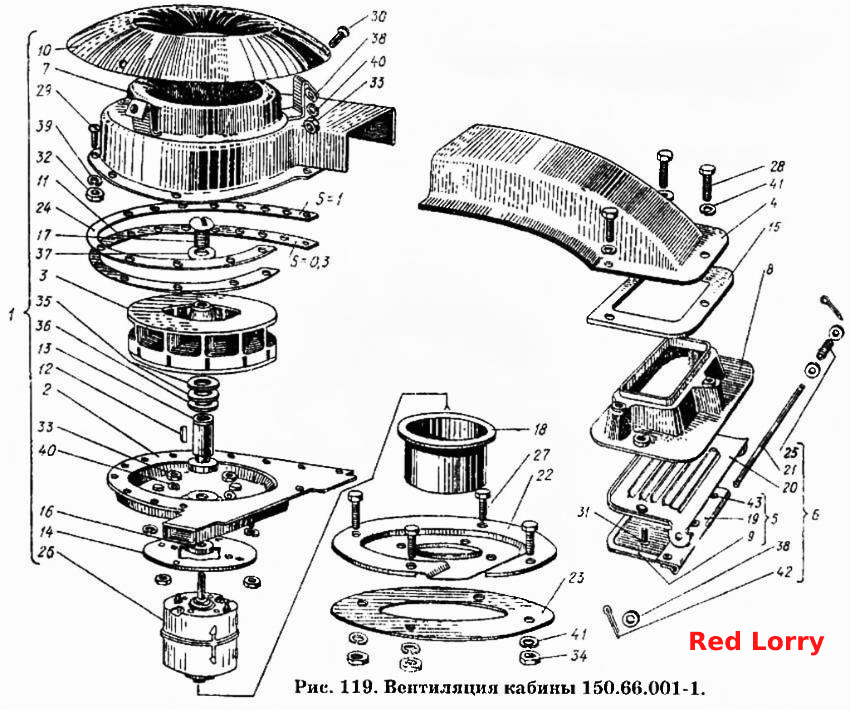

Вентиляція кабіни
100%
Назва деталі
Вентиляція кабіни
Заводський номер
150.66.001-1
Кількість на модель
1
№
Назва деталі
Вентилятор-пиловловлювач у зборі
Заводський номер
150.66.010
Кількість на модель
1
№
1
Назва деталі
Нижній корпус у зборі
Заводський номер
150.66.011
Кількість на модель
1
№
2
Назва деталі
Колесо в зборі
Заводський номер
150.66.012А
Кількість на модель
1
№
3
Назва деталі
Патрубок у зборі
Заводський номер
150.66.015
Кількість на модель
1
№
4
Назва деталі
Щиток у зборі
Заводський номер
150.66.017А
Кількість на модель
1
№
5
Назва деталі
решітка в зборі
Заводський номер
150.66.018
Кількість на модель
1
№
6
Назва деталі
Верхній корпус у зборі
Заводський номер
150.66.019
Кількість на модель
1
№
7
Назва деталі
__NT__0__ Перехідник у зборі
Заводський номер
150.66.022
Кількість на модель
1
№
8
Назва деталі
Щиток з окантовкою у зборі
Заводський номер
150.66.023
Кількість на модель
1
№
9
Назва деталі
Ковпак
Заводський номер
150.66.102-1
Кількість на модель
1
№
10
Назва деталі
Регулювальна прокладка
Заводський номер
150.66.107
Кількість на модель
5
№
11
Назва деталі
шпонка
Заводський номер
150.66.108
Кількість на модель
1
№
12
Назва деталі
Втулка
Заводський номер
150.66.109
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
150.66.110
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
150.66.116
Кількість на модель
1
№
15
Назва деталі
Ущільнювальне кільце
Заводський номер
150.66.119
Кількість на модель
1
№
16
Назва деталі
Гвинт
Заводський номер
150.66.120
Кількість на модель
1
№
17
Назва деталі
Склянка
Заводський номер
150.66.121
Кількість на модель
1
№
18
Назва деталі
Обойма
Заводський номер
150.66.124
Кількість на модель
1
№
19
Назва деталі
Решітка
Заводський номер
150.66.125А
Кількість на модель
1
№
20
Назва деталі
Ось
Заводський номер
150.66.126
Кількість на модель
1
№
21
Назва деталі
Кришка
Заводський номер
150.66.141
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
150.66.144
Кількість на модель
1
№
23
Назва деталі
Регулювальна прокладка
Заводський номер
150.66.148
Кількість на модель
4
№
24
Назва деталі
Пружина перепускного клапана
Заводський номер
16-057
Кількість на модель
1
№
25
Назва деталі
Електродвигун МЭ219
Заводський номер
МЭ219-3730000Г
Кількість на модель
1
№
26
Назва деталі
Болт M7798-706-6g×__NT__3__ ГОСТ 16.66.099
Заводський номер
Болт М6-6gх16.66.099 ГОСТ 7798-70
Кількість на модель
4
№
27
Назва деталі
Болт M7798-706-6g×__NT__3__ ГОСТ 20.66.099
Заводський номер
Болт М6-6gх20.66.099 ГОСТ 7798-70
Кількість на модель
3
№
28
Назва деталі
Гвинт М4-6gх12.58.099 ГОСТ1489-62
Заводський номер
Винт М4-6gх12.58.099 ГОСТ 1489-62
Кількість на модель
13
№
29
Назва деталі
Гвинт М5-6gх12.58.099 ГОСТ1489-62
Заводський номер
Винт М5-6gх12.58.099 ГОСТ 1489-62
Кількість на модель
3
№
30
Назва деталі
Гвинт М6-6gх16.58.099 ГОСТ1489-62
Заводський номер
Винт М6-6gх16.58.099 ГОСТ 1489-62
Кількість на модель
2
№
31
Назва деталі
Гайка М4-6Н.8.099 ГОСТ 5927-70
Заводський номер
Гайка М4-6Н.8.099 ГОСТ 5927-70
Кількість на модель
13
№
32
Назва деталі
Гайка М5-6Н.8.099 ГОСТ 5927-70
Заводський номер
Гайка М5-6Н.8.099 ГОСТ 5927-70
Кількість на модель
5
№
33
Назва деталі
Гайка М6-7Н.6.099 ГОСТ 5915-70
Заводський номер
Гайка М6-7Н.6.099 ГОСТ 5915-70
Кількість на модель
8
№
34
Назва деталі
Диск
Заводський номер
ШШС-13х17х0,5
Кількість на модель
2
№
35
Назва деталі
Диск
Заводський номер
ШШС-13х17х1
Кількість на модель
2
№
36
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 8-011 ГОСТ 11371-68
Кількість на модель
1
№
37
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 5-011 ГОСТ 11371-68
Кількість на модель
6
№
38
Назва деталі
Шайба ГОСТ D
Заводський номер
Шайба 4.65Г ГОСТ 6402-70
Кількість на модель
13
№
39
Назва деталі
Шайба ГОСТ D
Заводський номер
Шайба 5.65Г ГОСТ 6402-70
Кількість на модель
5
№
40
Назва деталі
Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65
Заводський номер
Шайба 6.65Г ГОСТ 6402-70
Кількість на модель
11
№
41
Назва деталі
Шплінт 2х12 ГОСТ 397-66
Заводський номер
Шплинт 2х12 ГОСТ 397-66
Кількість на модель
2
№
42
Назва деталі
Заклепка 6.37х12642-67 ГОСТ 2-4
Заводський номер
Заклепка 2-4х6.37 ГОСТ 12642-67
Кількість на модель
3
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вентиляція кабіни | 150.66.001-1 | 1 | 1 | |||||
| 1 | Вентилятор-пиловловлювач у зборі | 150.66.010 | 1 | 1 | 1 | |||
| 2 | Нижній корпус у зборі | 150.66.011 | 1 | 1 | 2 | |||
| 3 | Колесо в зборі | 150.66.012А | 1 | 1 | 3 | |||
| 4 | Патрубок у зборі | 150.66.015 | 1 | 1 | 4 | |||
| 5 | Щиток у зборі | 150.66.017А | 1 | 1 | 5 | |||
| 6 | решітка в зборі | 150.66.018 | 1 | 1 | 6 | |||
| 7 | Верхній корпус у зборі | 150.66.019 | 1 | 1 | 7 | |||
| 8 | __NT__0__ Перехідник у зборі | 150.66.022 | 1 | 1 | 8 | |||
| 9 | Щиток з окантовкою у зборі | 150.66.023 | 1 | 1 | 9 | |||
| 10 | Ковпак | 150.66.102-1 | 1 | 1 | 10 | |||
| 11 | Регулювальна прокладка | 150.66.107 | 5 | 5 | 11 | |||
| 12 | шпонка | 150.66.108 | 1 | 1 | 12 | |||
| 13 | Втулка | 150.66.109 | 1 | 1 | 13 | |||
| 14 | Прокладка | 150.66.110 | 1 | 1 | 14 | |||
| 15 | Прокладка | 150.66.116 | 1 | 1 | 15 | |||
| 16 | Ущільнювальне кільце | 150.66.119 | 1 | 1 | 16 | |||
| 17 | Гвинт | 150.66.120 | 1 | 1 | 17 | |||
| 18 | Склянка | 150.66.121 | 1 | 1 | 18 | |||
| 19 | Обойма | 150.66.124 | 1 | 1 | 19 | |||
| 20 | Решітка | 150.66.125А | 1 | 1 | 20 | |||
| 21 | Ось | 150.66.126 | 1 | 1 | 21 | |||
| 22 | Кришка | 150.66.141 | 1 | 1 | 22 | |||
| 23 | Прокладка | 150.66.144 | 1 | 1 | 23 | |||
| 24 | Регулювальна прокладка | 150.66.148 | 4 | 4 | 24 | |||
| 25 | Пружина перепускного клапана | 16-057 | 1 | 1 | 25 | |||
| 26 | Електродвигун МЭ219 | МЭ219-3730000Г | 1 | 1 | 26 | |||
| 27 | Болт M7798-706-6g×__NT__3__ ГОСТ 16.66.099 | Болт М6-6gх16.66.099 ГОСТ 7798-70 | 4 | 4 | 27 | |||
| 28 | Болт M7798-706-6g×__NT__3__ ГОСТ 20.66.099 | Болт М6-6gх20.66.099 ГОСТ 7798-70 | 3 | 3 | 28 | |||
| 29 | Гвинт М4-6gх12.58.099 ГОСТ1489-62 | Винт М4-6gх12.58.099 ГОСТ 1489-62 | 13 | 13 | 29 | |||
| 30 | Гвинт М5-6gх12.58.099 ГОСТ1489-62 | Винт М5-6gх12.58.099 ГОСТ 1489-62 | 3 | 3 | 30 | |||
| 31 | Гвинт М6-6gх16.58.099 ГОСТ1489-62 | Винт М6-6gх16.58.099 ГОСТ 1489-62 | 2 | 2 | 31 | |||
| 32 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | Гайка М4-6Н.8.099 ГОСТ 5927-70 | 13 | 13 | 32 | |||
| 33 | Гайка М5-6Н.8.099 ГОСТ 5927-70 | Гайка М5-6Н.8.099 ГОСТ 5927-70 | 5 | 5 | 33 | |||
| 34 | Гайка М6-7Н.6.099 ГОСТ 5915-70 | Гайка М6-7Н.6.099 ГОСТ 5915-70 | 8 | 8 | 34 | |||
| 35 | Диск | ШШС-13х17х0,5 | 2 | 2 | 35 | |||
| 36 | Диск | ШШС-13х17х1 | 2 | 2 | 36 | |||
| 37 | Шайба ГОСТ | Шайба 8-011 ГОСТ 11371-68 | 1 | 1 | 37 | |||
| 38 | Шайба ГОСТ | Шайба 5-011 ГОСТ 11371-68 | 6 | 6 | 38 | |||
| 39 | Шайба ГОСТ D | Шайба 4.65Г ГОСТ 6402-70 | 13 | 13 | 39 | |||
| 40 | Шайба ГОСТ D | Шайба 5.65Г ГОСТ 6402-70 | 5 | 5 | 40 | |||
| 41 | Шайба 6402-70 __NT__2__Г __NT__3__ __NT__4__ ГОСТ 6.65 | Шайба 6.65Г ГОСТ 6402-70 | 11 | 11 | 41 | |||
| 42 | Шплінт 2х12 ГОСТ 397-66 | Шплинт 2х12 ГОСТ 397-66 | 2 | 2 | 42 | |||
| 43 | Заклепка 6.37х12642-67 ГОСТ 2-4 | Заклепка 2-4х6.37 ГОСТ 12642-67 | 3 | 3 | 43 |
