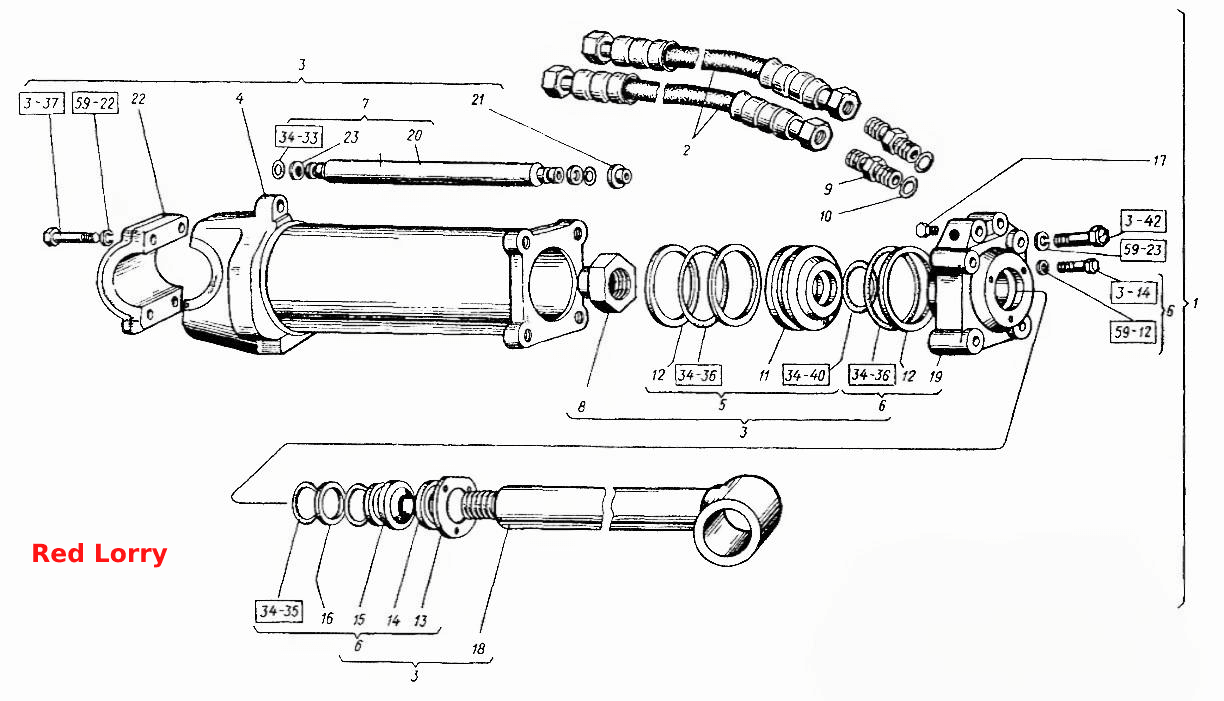

Гідросистема навісного обладнання. Основний циліндр
100%
Назва деталі
Шайба
Заводський номер
20.65Г.6402
Кількість на модель
38
№
Назва деталі
Болт
Заводський номер
М10x20.7796
Кількість на модель
52
№
Назва деталі
Болт (d=18, l=70, L0=42, H=10, S=24)
Заводський номер
М18x1,5x70.7796
Кількість на модель
4
№
Назва деталі
Болт (d=20, l=90, L0=46, H=11, S=27)
Заводський номер
М20х1,5x90.7796
Кількість на модель
4
№
Назва деталі
Кільце (D=112,5, d=5,8)
Заводський номер
Н1-125х0.9833
Кількість на модель
2
№
Назва деталі
Кільце (D=17,5, d=2,4)
Заводський номер
Н2-22х18.9833
Кількість на модель
2
№
Назва деталі
Кільце (D=48,5, d=3,3)
Заводський номер
У-55х50.9833
Кількість на модель
1
№
Назва деталі
Кільце (D=49, d=5,8)
Заводський номер
Н1-60x50.9833
Кількість на модель
2
№
Назва деталі
Шайба
Заводський номер
10.65Г.6402
Кількість на модель
635
№
Назва деталі
Диск (d=18,3, b=S=4)
Заводський номер
18.65Г.6402
Кількість на модель
5
№
Назва деталі
Основний циліндр у зборі
Заводський номер
151.57.030-1
Кількість на модель
1
№
1
Назва деталі
Шланг високого тиску 16, армований
Заводський номер
Н.036.85.810
Кількість на модель
2
№
2
Назва деталі
Гідроциліндр
Заводський номер
Ц125.250.160.001-1
Кількість на модель
1
№
3
Назва деталі
Корпус
Заводський номер
Ц125.250.160.007-1
Кількість на модель
1
№
4
Назва деталі
Поршень
Заводський номер
Ц125.250.160.008-11
Кількість на модель
1
№
5
Назва деталі
Передня кришка
Заводський номер
Ц125.250.160.010
Кількість на модель
1
№
6
Назва деталі
Нафтопровід
Заводський номер
Ц125.250.160.011-1
Кількість на модель
1
№
7
Назва деталі
Гайка
Заводський номер
Ц125.250.160.064-1
Кількість на модель
1
№
8
Назва деталі
Врізний штуцер
Заводський номер
151.57.230
Кількість на модель
2
№
9
Назва деталі
Кільце Н1-25х20-4 ГОСТ 9833-61
Заводський номер
150.59.127
Кількість на модель
2
№
10
Назва деталі
Поршень
Заводський номер
700А.34.29.016
Кількість на модель
1
№
11
Назва деталі
Диск
Заводський номер
700А-34.29.018-01
Кількість на модель
3
№
12
Назва деталі
Кришка
Заводський номер
700.46.12.021
Кількість на модель
1
№
13
Назва деталі
Скребок
Заводський номер
700.46.12.022-1
Кількість на модель
1
№
14
Назва деталі
Манжета
Заводський номер
700.46.12.023
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
700.46.12.026-0
Кількість на модель
2
№
16
Назва деталі
Заглушка
Заводський номер
Ц90-1212056-П
Кількість на модель
2
№
17
Назва деталі
Стебло
Заводський номер
Ц125.250.160.002-11
Кількість на модель
1
№
18
Назва деталі
Кришка
Заводський номер
Ц125.250.160.021-11
Кількість на модель
1
№
19
Назва деталі
Нафтопровід
Заводський номер
Ц125.250.160.026-1
Кількість на модель
1
№
20
Назва деталі
Клапан
Заводський номер
Ц125.250.160.058-1
Кількість на модель
1
№
21
Назва деталі
Пряжка
Заводський номер
Ц125.250.160.061-1
Кількість на модель
1
№
22
Назва деталі
Диск
Заводський номер
Ц125.250.160.071
Кількість на модель
2
№
23
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шайба | 20.65Г.6402 | 38 | 38 | |||||
| Болт | М10x20.7796 | 52 | 52 | |||||
| Болт (d=18, l=70, L0=42, H=10, S=24) | М18x1,5x70.7796 | 4 | 4 | |||||
| Болт (d=20, l=90, L0=46, H=11, S=27) | М20х1,5x90.7796 | 4 | 4 | |||||
| Кільце (D=112,5, d=5,8) | Н1-125х0.9833 | 2 | 2 | |||||
| Кільце (D=17,5, d=2,4) | Н2-22х18.9833 | 2 | 2 | |||||
| Кільце (D=48,5, d=3,3) | У-55х50.9833 | 1 | 1 | |||||
| Кільце (D=49, d=5,8) | Н1-60x50.9833 | 2 | 2 | |||||
| Шайба | 10.65Г.6402 | 635 | 635 | |||||
| Диск (d=18,3, b=S=4) | 18.65Г.6402 | 5 | 5 | |||||
| 1 | Основний циліндр у зборі | 151.57.030-1 | 1 | 1 | 1 | |||
| 2 | Шланг високого тиску 16, армований | Н.036.85.810 | 2 | 2 | 2 | |||
| 3 | Гідроциліндр | Ц125.250.160.001-1 | 1 | 1 | 3 | |||
| 4 | Корпус | Ц125.250.160.007-1 | 1 | 1 | 4 | |||
| 5 | Поршень | Ц125.250.160.008-11 | 1 | 1 | 5 | |||
| 6 | Передня кришка | Ц125.250.160.010 | 1 | 1 | 6 | |||
| 7 | Нафтопровід | Ц125.250.160.011-1 | 1 | 1 | 7 | |||
| 8 | Гайка | Ц125.250.160.064-1 | 1 | 1 | 8 | |||
| 9 | Врізний штуцер | 151.57.230 | 2 | 2 | 9 | |||
| 10 | Кільце Н1-25х20-4 ГОСТ 9833-61 | 150.59.127 | 2 | 2 | 10 | |||
| 11 | Поршень | 700А.34.29.016 | 1 | 1 | 11 | |||
| 12 | Диск | 700А-34.29.018-01 | 3 | 3 | 12 | |||
| 13 | Кришка | 700.46.12.021 | 1 | 1 | 13 | |||
| 14 | Скребок | 700.46.12.022-1 | 1 | 1 | 14 | |||
| 15 | Манжета | 700.46.12.023 | 1 | 1 | 15 | |||
| 16 | Диск | 700.46.12.026-0 | 2 | 2 | 16 | |||
| 17 | Заглушка | Ц90-1212056-П | 2 | 2 | 17 | |||
| 18 | Стебло | Ц125.250.160.002-11 | 1 | 1 | 18 | |||
| 19 | Кришка | Ц125.250.160.021-11 | 1 | 1 | 19 | |||
| 20 | Нафтопровід | Ц125.250.160.026-1 | 1 | 1 | 20 | |||
| 21 | Клапан | Ц125.250.160.058-1 | 1 | 1 | 21 | |||
| 22 | Пряжка | Ц125.250.160.061-1 | 1 | 1 | 22 | |||
| 23 | Диск | Ц125.250.160.071 | 2 | 2 | 23 |
