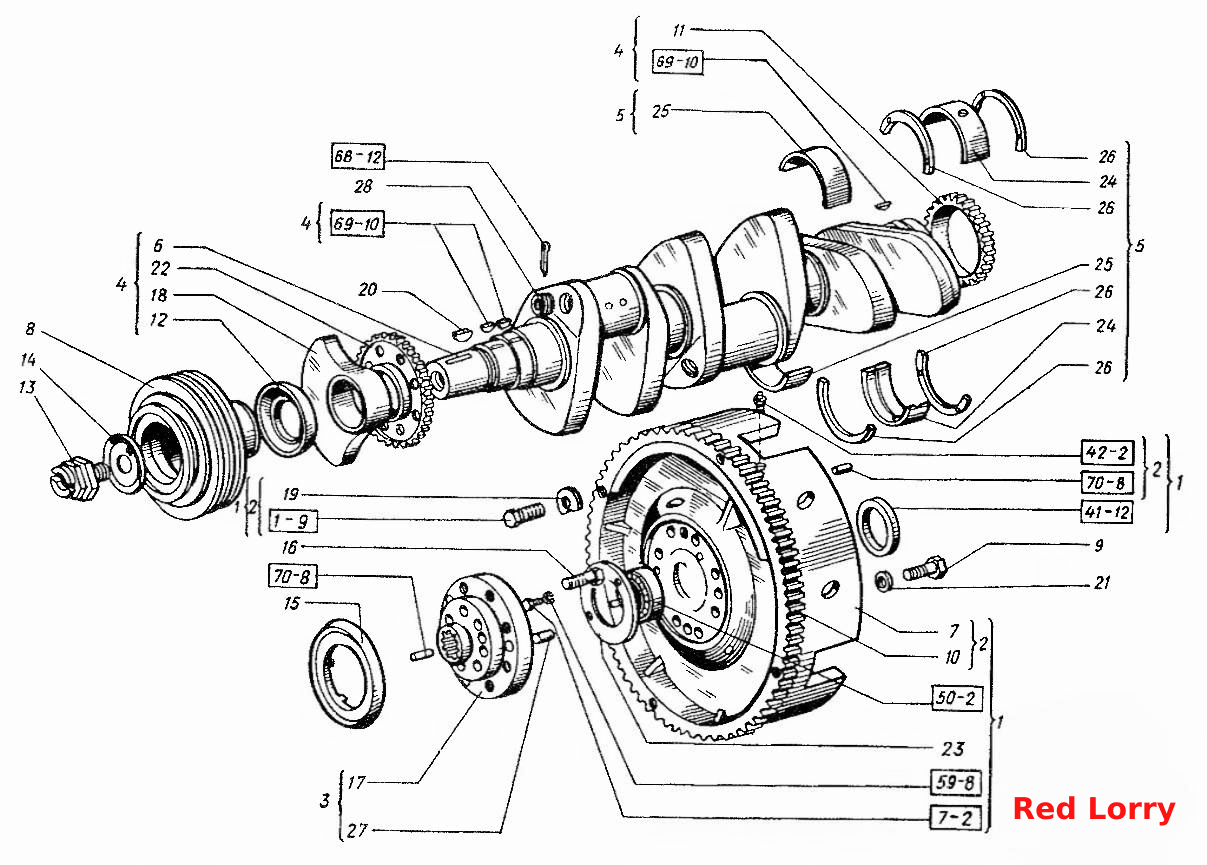

Колінчастий вал
100%
Назва деталі
Шплінт
Заводський номер
4x25.397
Кількість на модель
15
№
Назва деталі
Пін (d=12, L=25)
Заводський номер
2.12x25.3128
Кількість на модель
3
№
Назва деталі
гвинт
Заводський номер
М10x45.7795
Кількість на модель
14
№
Назва деталі
Болт (d=6, l=12, L0=12, H=4, S=10)
Заводський номер
М6х12.7805
Кількість на модель
4
№
Назва деталі
Манжета (d=50, D=70, h=10)
Заводський номер
1.2-50x70-1.8752
Кількість на модель
1
№
Назва деталі
Маслянка
Заводський номер
1.3.19853
Кількість на модель
11
№
Назва деталі
Шпонка (b=8, h=11, d=28)
Заводський номер
8x11.24071
Кількість на модель
8
№
Назва деталі
Подшипник (d=45, D=85, L=19)
Заводський номер
60209.7242
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
6.65Г.6402
Кількість на модель
274
№
Назва деталі
Маховик
Заводський номер
62М-04002.00
Кількість на модель
1
№
1
Назва деталі
Маховик
Заводський номер
63М-04002.00
Кількість на модель
№
1
Назва деталі
Маховик
Заводський номер
63М-04006.00
Кількість на модель
№
2
Назва деталі
Маховик
Заводський номер
62М-04006.00
Кількість на модель
1
№
2
Назва деталі
Фланець колінчастого вала
Заводський номер
60-04004.10
Кількість на модель
1
№
3
Назва деталі
Колінчастий вал
Заводський номер
66-04008.00
Кількість на модель
1
№
4
Назва деталі
Комплект вкладишів
Заводський номер
А23.01-98-72сбЛН1
Кількість на модель
1
№
5
Назва деталі
Комплект вкладишів
Заводський номер
А23.01-98-72сбЛН2
Кількість на модель
1
№
5
Назва деталі
Колінчастий вал
Заводський номер
62М-04101.00
Кількість на модель
1
№
6
Назва деталі
Маховик
Заводський номер
62М-04102.00
Кількість на модель
1
№
7
Назва деталі
Шків
Заводський номер
62А-04106.00
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
62М-04112.00
Кількість на модель
8
№
9
Назва деталі
Венец маховика
Заводський номер
60-04103.10
Кількість на модель
1
№
10
Назва деталі
Вінок
Заводський номер
61-04103.00
Кількість на модель
№
10
Назва деталі
Зубчасте колесо m = 2.5, z = 45
Заводський номер
60-04104.00
Кількість на модель
1
№
11
Назва деталі
Масловідбивач
Заводський номер
60-04105.20
Кількість на модель
1
№
12
Назва деталі
Грапорик
Заводський номер
60-04107.10
Кількість на модель
1
№
13
Назва деталі
Стопорна шайба
Заводський номер
60-04109.10
Кількість на модель
1
№
14
Назва деталі
Масловідбивач
Заводський номер
60-04113.20
Кількість на модель
1
№
15
Назва деталі
Болт кріплення маховика та фланця
Заводський номер
60-04114.10
Кількість на модель
7
№
16
Назва деталі
Фланець колінчастого вала
Заводський номер
60-04115.10
Кількість на модель
1
№
17
Назва деталі
Передня противага колінчастого вала
Заводський номер
60-04122.21
Кількість на модель
1
№
18
Назва деталі
Стопорна шайба
Заводський номер
60-04131.00
Кількість на модель
4
№
19
Назва деталі
Сегмент
Заводський номер
60-04137.00
Кількість на модель
1
№
20
Назва деталі
Диск
Заводський номер
60-01150.00
Кількість на модель
8
№
21
Назва деталі
Зубчасте колесо
Заводський номер
66-04121.00
Кількість на модель
1
№
22
Назва деталі
Кільце
Заводський номер
80-04129.00
Кількість на модель
1
№
23
Назва деталі
Вкладиш основного підшипника
Заводський номер
А23.01.9807А
Кількість на модель
4
№
24
Назва деталі
Вкладиш основного підшипника
Заводський номер
А23.01.9808А
Кількість на модель
4
№
25
Назва деталі
Півкільце
Заводський номер
А23.01.12001
Кількість на модель
4
№
26
Назва деталі
Установчий штифт
Заводський номер
СМД55-0410
Кількість на модель
2
№
27
Назва деталі
Заглушка
Заводський номер
СМД55-0411
Кількість на модель
6
№
28
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шплінт | 4x25.397 | 15 | 15 | |||||
| Пін (d=12, L=25) | 2.12x25.3128 | 3 | 3 | |||||
| гвинт | М10x45.7795 | 14 | 14 | |||||
| Болт (d=6, l=12, L0=12, H=4, S=10) | М6х12.7805 | 4 | 4 | |||||
| Манжета (d=50, D=70, h=10) | 1.2-50x70-1.8752 | 1 | 1 | |||||
| Маслянка | 1.3.19853 | 11 | 11 | |||||
| Шпонка (b=8, h=11, d=28) | 8x11.24071 | 8 | 8 | |||||
| Подшипник (d=45, D=85, L=19) | 60209.7242 | 1 | 1 | |||||
| Диск | 6.65Г.6402 | 274 | 274 | |||||
| 1 | Маховик | 62М-04002.00 | 1 | 1 | 1 | |||
| 1 | Маховик | 63М-04002.00 | 1 | |||||
| 2 | Маховик | 63М-04006.00 | 2 | |||||
| 2 | Маховик | 62М-04006.00 | 1 | 1 | 2 | |||
| 3 | Фланець колінчастого вала | 60-04004.10 | 1 | 1 | 3 | |||
| 4 | Колінчастий вал | 66-04008.00 | 1 | 1 | 4 | |||
| 5 | Комплект вкладишів | А23.01-98-72сбЛН1 | 1 | 1 | 5 | |||
| 5 | Комплект вкладишів | А23.01-98-72сбЛН2 | 1 | 1 | 5 | |||
| 6 | Колінчастий вал | 62М-04101.00 | 1 | 1 | 6 | |||
| 7 | Маховик | 62М-04102.00 | 1 | 1 | 7 | |||
| 8 | Шків | 62А-04106.00 | 1 | 1 | 8 | |||
| 9 | гвинт | 62М-04112.00 | 8 | 8 | 9 | |||
| 10 | Венец маховика | 60-04103.10 | 1 | 1 | 10 | |||
| 10 | Вінок | 61-04103.00 | 10 | |||||
| 11 | Зубчасте колесо m = 2.5, z = 45 | 60-04104.00 | 1 | 1 | 11 | |||
| 12 | Масловідбивач | 60-04105.20 | 1 | 1 | 12 | |||
| 13 | Грапорик | 60-04107.10 | 1 | 1 | 13 | |||
| 14 | Стопорна шайба | 60-04109.10 | 1 | 1 | 14 | |||
| 15 | Масловідбивач | 60-04113.20 | 1 | 1 | 15 | |||
| 16 | Болт кріплення маховика та фланця | 60-04114.10 | 7 | 7 | 16 | |||
| 17 | Фланець колінчастого вала | 60-04115.10 | 1 | 1 | 17 | |||
| 18 | Передня противага колінчастого вала | 60-04122.21 | 1 | 1 | 18 | |||
| 19 | Стопорна шайба | 60-04131.00 | 4 | 4 | 19 | |||
| 20 | Сегмент | 60-04137.00 | 1 | 1 | 20 | |||
| 21 | Диск | 60-01150.00 | 8 | 8 | 21 | |||
| 22 | Зубчасте колесо | 66-04121.00 | 1 | 1 | 22 | |||
| 23 | Кільце | 80-04129.00 | 1 | 1 | 23 | |||
| 24 | Вкладиш основного підшипника | А23.01.9807А | 4 | 4 | 24 | |||
| 25 | Вкладиш основного підшипника | А23.01.9808А | 4 | 4 | 25 | |||
| 26 | Півкільце | А23.01.12001 | 4 | 4 | 26 | |||
| 27 | Установчий штифт | СМД55-0410 | 2 | 2 | 27 | |||
| 28 | Заглушка | СМД55-0411 | 6 | 6 | 28 |
