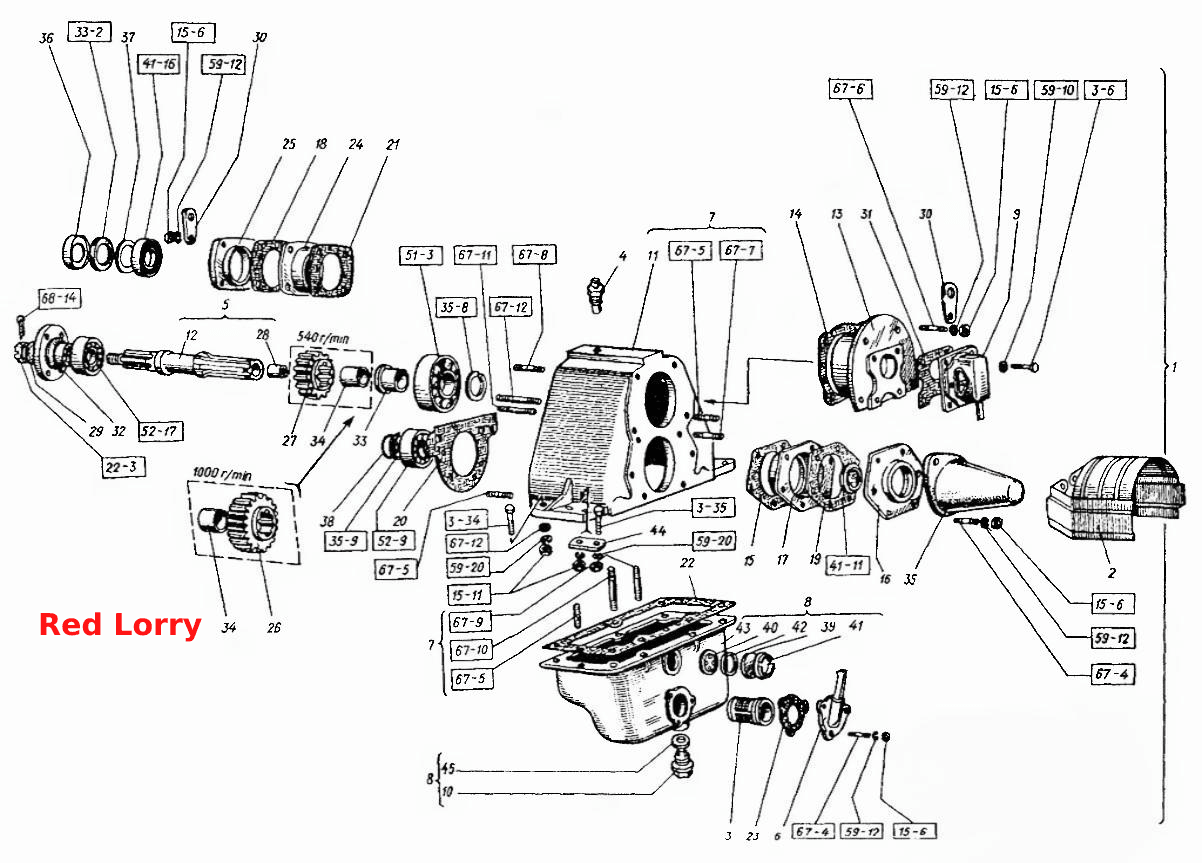

Редуктор ВВП
100%
Назва деталі
гвинт
Заводський номер
М16x60.7796
Кількість на модель
4
№
Назва деталі
Шайба
Заводський номер
8.65Г.6402
Кількість на модель
564
№
Назва деталі
Диск
Заводський номер
16.65Г.6402
Кількість на модель
58
№
Назва деталі
Шайба
Заводський номер
10.65Г.6402
Кількість на модель
635
№
Назва деталі
Подшипник (d=65, D=120, L=23)
Заводський номер
12213.8328
Кількість на модель
1
№
Назва деталі
Подшипник
Заводський номер
210.8338
Кількість на модель
1
№
Назва деталі
Підшипник
Заводський номер
308.8338
Кількість на модель
4
№
Назва деталі
Манжета (d=55, D=80, h=10)
Заводський номер
1.2-55x80-4.8752
Кількість на модель
1
№
Назва деталі
Манжета
Заводський номер
1.2-45x65-1.8752
Кількість на модель
1
№
Назва деталі
Болт (d=16, l=50, L0=38, H=9, S=22)
Заводський номер
М16х50.7796
Кількість на модель
22
№
Назва деталі
Кільце (D=79, d=53, H10)
Заводський номер
СП-79-53-10.6308
Кількість на модель
3
№
Назва деталі
Кільце (d=45,8, b=6, S=2)
Заводський номер
В50.13940
Кількість на модель
1
№
Назва деталі
Кільце (d=36,5, b=5, S=1,7)
Заводський номер
2В40.13940
Кількість на модель
1
№
Назва деталі
Горіх
Заводський номер
М16.5915
Кількість на модель
13
№
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
220
№
Назва деталі
Болт
Заводський номер
М8х30.7796
Кількість на модель
10
№
Назва деталі
Шпилька (d=10, l=25, l0=20, l1=20)
Заводський номер
М10х25.22038
Кількість на модель
15
№
Назва деталі
Шпилька (d=10, l=30, l0=25, l1=20)
Заводський номер
М10х30.22038
Кількість на модель
5
№
Назва деталі
Шпилька (d=10, l=35, l0=26, l1=20)
Заводський номер
М10х35.22038
Кількість на модель
6
№
Назва деталі
Шпилька (d=10, l=40, l0=26, l1=20)
Заводський номер
М10х40.22038
Кількість на модель
4
№
Назва деталі
Шпилька (d=10, l=45, l0=26, l1=20)
Заводський номер
М10х45.22038
Кількість на модель
2
№
Назва деталі
Шпилька (d=10, l=65, l0=26, l1=20)
Заводський номер
М10x65.22038
Кількість на модель
1
№
Назва деталі
Шпилька (d=10, l=75, l0=26, l1=20)
Заводський номер
М10x75.22038
Кількість на модель
1
№
Назва деталі
Шпилька (d=10, l=85, l0=26, l1=20)
Заводський номер
М10x85.22038
Кількість на модель
2
№
Назва деталі
Шплінт
Заводський номер
4x32.397
Кількість на модель
3
№
Назва деталі
Шпилька (d=10, l=20, l0=15, l1=20)
Заводський номер
М10х20.22038
Кількість на модель
7
№
Назва деталі
Редуктор ВВП
Заводський номер
150.41.011-4
Кількість на модель
1
№
1
Назва деталі
Захисний кожух
Заводський номер
150.41.014-5
Кількість на модель
1
№
2
Назва деталі
Забірник
Заводський номер
150.41.025-1А
Кількість на модель
1
№
3
Назва деталі
пробка-сапун
Заводський номер
150.41.054-1-01
Кількість на модель
1
№
4
Назва деталі
Ведучий вал
Заводський номер
150.41.055-2
Кількість на модель
1
№
5
Назва деталі
Всмоктувальна труба у зборі
Заводський номер
150.41.058
Кількість на модель
1
№
6
Назва деталі
Корпус со шпильками
Заводський номер
150.41.067-2
Кількість на модель
1
№
7
Назва деталі
Піддон
Заводський номер
150.41.077А
Кількість на модель
1
№
8
Назва деталі
Насос
Заводський номер
НШ-6Т1-0101002-4
Кількість на модель
1
№
9
Назва деталі
Заглушка в зборі
Заводський номер
ПММ-39Б
Кількість на модель
1
№
10
Назва деталі
Корпус редуктора ВВП
Заводський номер
150.41.101-4
Кількість на модель
1
№
11
Назва деталі
Ведучий вал
Заводський номер
150.41.103-6
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
150.41.107-5Б
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
150.41.108-1
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
150.41.109-2
Кількість на модель
1
№
15
Назва деталі
Корпус
Заводський номер
150.41.113-7
Кількість на модель
1
№
16
Назва деталі
Склянка
Заводський номер
150.41.114-3А
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
150.41.135-1
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
150.41.136-2
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
150.41.170-2
Кількість на модель
1
№
20
Назва деталі
Прокладка
Заводський номер
150.41.171-1
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
150.41.181-1
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
150.41.187-1
Кількість на модель
1
№
23
Назва деталі
Склянка
Заводський номер
150.41.215-1А
Кількість на модель
1
№
24
Назва деталі
Корпус ущільнення
Заводський номер
150.41.216-1
Кількість на модель
1
№
25
Назва деталі
Колесо
Заводський номер
150.41.223-7А
Кількість на модель
1
№
26
Назва деталі
Зубчасте колесо
Заводський номер
150.41.224-4
Кількість на модель
1
№
27
Назва деталі
Втулка
Заводський номер
150.41.252-1
Кількість на модель
1
№
28
Назва деталі
Опорна шайба
Заводський номер
150.41.254
Кількість на модель
1
№
29
Назва деталі
Ушко
Заводський номер
150.41.257
Кількість на модель
2
№
30
Назва деталі
Прокладка
Заводський номер
150.41.262
Кількість на модель
1
№
31
Назва деталі
Фланцева муфта
Заводський номер
150.41.275-1
Кількість на модель
1
№
32
Назва деталі
Втулка
Заводський номер
150.41.364
Кількість на модель
1
№
33
Назва деталі
Втулка
Заводський номер
150.41.365А
Кількість на модель
1
№
34
Назва деталі
Ковпак
Заводський номер
150.41.366-1
Кількість на модель
1
№
35
Назва деталі
Корпус сальника
Заводський номер
125.37.450
Кількість на модель
1
№
36
Назва деталі
Диск
Заводський номер
125.41.149
Кількість на модель
1
№
37
Назва деталі
Кільце
Заводський номер
150.37.333Б
Кількість на модель
4
№
38
Назва деталі
Оглядове скло
Заводський номер
150.57.181-1
Кількість на модель
1
№
39
Назва деталі
Екран
Заводський номер
150.57.182-1
Кількість на модель
1
№
40
Назва деталі
Гайка
Заводський номер
150.57.183
Кількість на модель
1
№
41
Назва деталі
Кільце
Заводський номер
150.57.196-1
Кількість на модель
1
№
42
Назва деталі
Піддон
Заводський номер
151.41.173
Кількість на модель
1
№
43
Назва деталі
Пластина
Заводський номер
151.41.212
Кількість на модель
2
№
44
Назва деталі
Кільце
Заводський номер
Кольцо
Кількість на модель
1
№
45
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| гвинт | М16x60.7796 | 4 | 4 | |||||
| Шайба | 8.65Г.6402 | 564 | 564 | |||||
| Диск | 16.65Г.6402 | 58 | 58 | |||||
| Шайба | 10.65Г.6402 | 635 | 635 | |||||
| Подшипник (d=65, D=120, L=23) | 12213.8328 | 1 | 1 | |||||
| Подшипник | 210.8338 | 1 | 1 | |||||
| Підшипник | 308.8338 | 4 | 4 | |||||
| Манжета (d=55, D=80, h=10) | 1.2-55x80-4.8752 | 1 | 1 | |||||
| Манжета | 1.2-45x65-1.8752 | 1 | 1 | |||||
| Болт (d=16, l=50, L0=38, H=9, S=22) | М16х50.7796 | 22 | 22 | |||||
| Кільце (D=79, d=53, H10) | СП-79-53-10.6308 | 3 | 3 | |||||
| Кільце (d=45,8, b=6, S=2) | В50.13940 | 1 | 1 | |||||
| Кільце (d=36,5, b=5, S=1,7) | 2В40.13940 | 1 | 1 | |||||
| Горіх | М16.5915 | 13 | 13 | |||||
| Гайка | М10.5915 | 220 | 220 | |||||
| Болт | М8х30.7796 | 10 | 10 | |||||
| Шпилька (d=10, l=25, l0=20, l1=20) | М10х25.22038 | 15 | 15 | |||||
| Шпилька (d=10, l=30, l0=25, l1=20) | М10х30.22038 | 5 | 5 | |||||
| Шпилька (d=10, l=35, l0=26, l1=20) | М10х35.22038 | 6 | 6 | |||||
| Шпилька (d=10, l=40, l0=26, l1=20) | М10х40.22038 | 4 | 4 | |||||
| Шпилька (d=10, l=45, l0=26, l1=20) | М10х45.22038 | 2 | 2 | |||||
| Шпилька (d=10, l=65, l0=26, l1=20) | М10x65.22038 | 1 | 1 | |||||
| Шпилька (d=10, l=75, l0=26, l1=20) | М10x75.22038 | 1 | 1 | |||||
| Шпилька (d=10, l=85, l0=26, l1=20) | М10x85.22038 | 2 | 2 | |||||
| Шплінт | 4x32.397 | 3 | 3 | |||||
| Шпилька (d=10, l=20, l0=15, l1=20) | М10х20.22038 | 7 | 7 | |||||
| 1 | Редуктор ВВП | 150.41.011-4 | 1 | 1 | 1 | |||
| 2 | Захисний кожух | 150.41.014-5 | 1 | 1 | 2 | |||
| 3 | Забірник | 150.41.025-1А | 1 | 1 | 3 | |||
| 4 | пробка-сапун | 150.41.054-1-01 | 1 | 1 | 4 | |||
| 5 | Ведучий вал | 150.41.055-2 | 1 | 1 | 5 | |||
| 6 | Всмоктувальна труба у зборі | 150.41.058 | 1 | 1 | 6 | |||
| 7 | Корпус со шпильками | 150.41.067-2 | 1 | 1 | 7 | |||
| 8 | Піддон | 150.41.077А | 1 | 1 | 8 | |||
| 9 | Насос | НШ-6Т1-0101002-4 | 1 | 1 | 9 | |||
| 10 | Заглушка в зборі | ПММ-39Б | 1 | 1 | 10 | |||
| 11 | Корпус редуктора ВВП | 150.41.101-4 | 1 | 1 | 11 | |||
| 12 | Ведучий вал | 150.41.103-6 | 1 | 1 | 12 | |||
| 13 | Кришка | 150.41.107-5Б | 1 | 1 | 13 | |||
| 14 | Прокладка | 150.41.108-1 | 1 | 1 | 14 | |||
| 15 | Прокладка | 150.41.109-2 | 1 | 1 | 15 | |||
| 16 | Корпус | 150.41.113-7 | 1 | 1 | 16 | |||
| 17 | Склянка | 150.41.114-3А | 1 | 1 | 17 | |||
| 18 | Прокладка | 150.41.135-1 | 1 | 1 | 18 | |||
| 19 | Прокладка | 150.41.136-2 | 1 | 1 | 19 | |||
| 20 | Прокладка | 150.41.170-2 | 1 | 1 | 20 | |||
| 21 | Прокладка | 150.41.171-1 | 1 | 1 | 21 | |||
| 22 | Прокладка | 150.41.181-1 | 1 | 1 | 22 | |||
| 23 | Прокладка | 150.41.187-1 | 1 | 1 | 23 | |||
| 24 | Склянка | 150.41.215-1А | 1 | 1 | 24 | |||
| 25 | Корпус ущільнення | 150.41.216-1 | 1 | 1 | 25 | |||
| 26 | Колесо | 150.41.223-7А | 1 | 1 | 26 | |||
| 27 | Зубчасте колесо | 150.41.224-4 | 1 | 1 | 27 | |||
| 28 | Втулка | 150.41.252-1 | 1 | 1 | 28 | |||
| 29 | Опорна шайба | 150.41.254 | 1 | 1 | 29 | |||
| 30 | Ушко | 150.41.257 | 2 | 2 | 30 | |||
| 31 | Прокладка | 150.41.262 | 1 | 1 | 31 | |||
| 32 | Фланцева муфта | 150.41.275-1 | 1 | 1 | 32 | |||
| 33 | Втулка | 150.41.364 | 1 | 1 | 33 | |||
| 34 | Втулка | 150.41.365А | 1 | 1 | 34 | |||
| 35 | Ковпак | 150.41.366-1 | 1 | 1 | 35 | |||
| 36 | Корпус сальника | 125.37.450 | 1 | 1 | 36 | |||
| 37 | Диск | 125.41.149 | 1 | 1 | 37 | |||
| 38 | Кільце | 150.37.333Б | 4 | 4 | 38 | |||
| 39 | Оглядове скло | 150.57.181-1 | 1 | 1 | 39 | |||
| 40 | Екран | 150.57.182-1 | 1 | 1 | 40 | |||
| 41 | Гайка | 150.57.183 | 1 | 1 | 41 | |||
| 42 | Кільце | 150.57.196-1 | 1 | 1 | 42 | |||
| 43 | Піддон | 151.41.173 | 1 | 1 | 43 | |||
| 44 | Пластина | 151.41.212 | 2 | 2 | 44 | |||
| 45 | Кільце | Кольцо | 1 | 1 | 45 |
