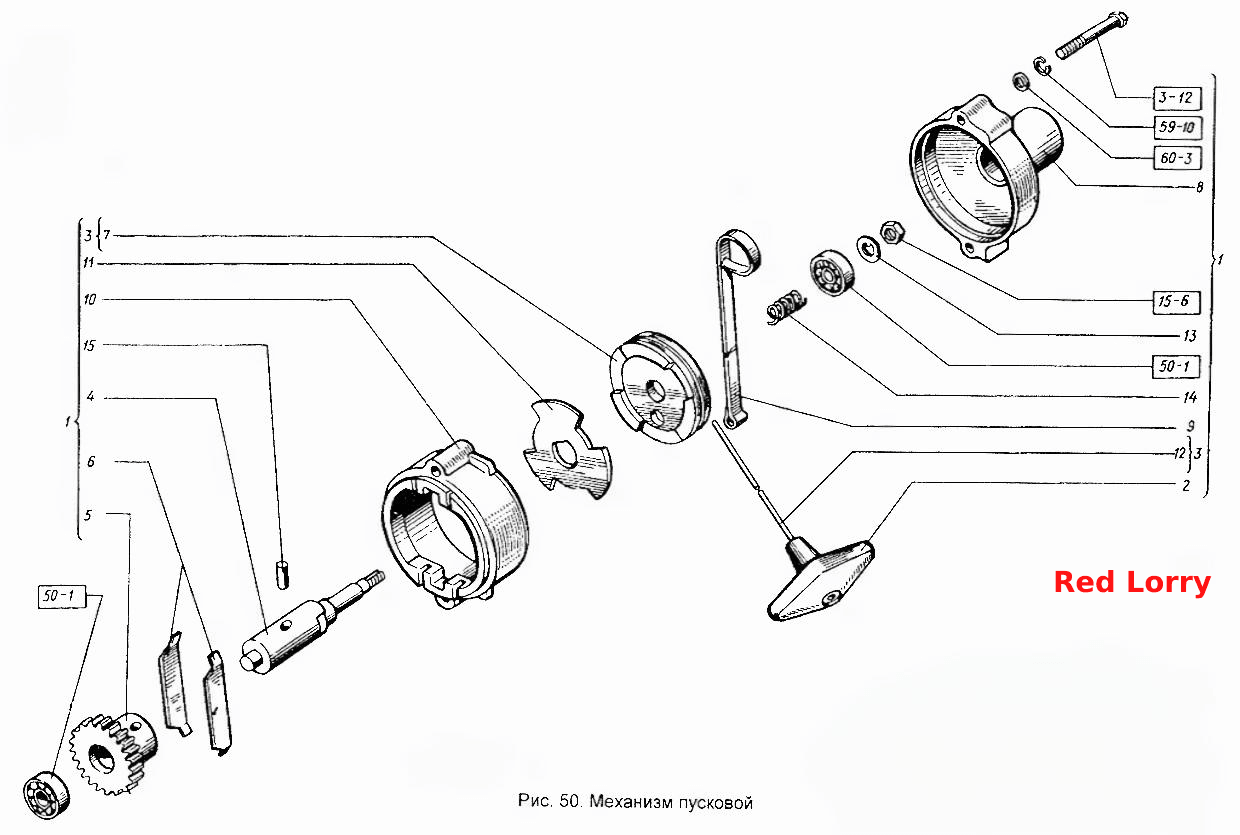

Пусковий двигун. Пусковий механізм
100%
Назва деталі
Диск (d=8, 4, d1=15, S=2)
Заводський номер
8x2.01.10450
Кількість на модель
3
№
Назва деталі
Шайба
Заводський номер
8.65Г.6402
Кількість на модель
564
№
Назва деталі
Подшипник (d=12, D=32, L=10)
Заводський номер
60201.7242
Кількість на модель
1
№
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
220
№
Назва деталі
Болт
Заводський номер
М8х70.7796
Кількість на модель
2
№
Назва деталі
Пусковий механізм
Заводський номер
350.03.010.11
Кількість на модель
1
№
1
Назва деталі
Рукоятка
Заводський номер
350.03.020.00
Кількість на модель
1
№
2
Назва деталі
Барабан із тросом
Заводський номер
350.03.030.00
Кількість на модель
1
№
3
Назва деталі
ВАЛ
Заводський номер
350.03.001.21
Кількість на модель
1
№
4
Назва деталі
Шестерня
Заводський номер
350.03.002.10
Кількість на модель
1
№
5
Назва деталі
Пружина гальмівна
Заводський номер
350.03.003.20
Кількість на модель
2
№
6
Назва деталі
Барабан
Заводський номер
350.03.004.40
Кількість на модель
1
№
7
Назва деталі
Кришка або 350.03.005.21
Заводський номер
350.03.005.20
Кількість на модель
1
№
8
Назва деталі
Пружина
Заводський номер
350.03.006.11
Кількість на модель
1
№
9
Назва деталі
Корпус або 350.03.007.20
Заводський номер
350.03.007.21
Кількість на модель
1
№
10
Назва деталі
Диск
Заводський номер
350.03.008.11
Кількість на модель
1
№
11
Назва деталі
Трос
Заводський номер
350.03.011.00
Кількість на модель
1
№
12
Назва деталі
Замкова шайба
Заводський номер
350.03.016.00
Кількість на модель
1
№
13
Назва деталі
Пружина амортизатора
Заводський номер
150.21.307-2А
Кількість на модель
1
№
14
Назва деталі
Палець
Заводський номер
Д24212
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Диск (d=8, 4, d1=15, S=2) | 8x2.01.10450 | 3 | 3 | |||||
| Шайба | 8.65Г.6402 | 564 | 564 | |||||
| Подшипник (d=12, D=32, L=10) | 60201.7242 | 1 | 1 | |||||
| Гайка | М10.5915 | 220 | 220 | |||||
| Болт | М8х70.7796 | 2 | 2 | |||||
| 1 | Пусковий механізм | 350.03.010.11 | 1 | 1 | 1 | |||
| 2 | Рукоятка | 350.03.020.00 | 1 | 1 | 2 | |||
| 3 | Барабан із тросом | 350.03.030.00 | 1 | 1 | 3 | |||
| 4 | ВАЛ | 350.03.001.21 | 1 | 1 | 4 | |||
| 5 | Шестерня | 350.03.002.10 | 1 | 1 | 5 | |||
| 6 | Пружина гальмівна | 350.03.003.20 | 2 | 2 | 6 | |||
| 7 | Барабан | 350.03.004.40 | 1 | 1 | 7 | |||
| 8 | Кришка або 350.03.005.21 | 350.03.005.20 | 1 | 1 | 8 | |||
| 9 | Пружина | 350.03.006.11 | 1 | 1 | 9 | |||
| 10 | Корпус або 350.03.007.20 | 350.03.007.21 | 1 | 1 | 10 | |||
| 11 | Диск | 350.03.008.11 | 1 | 1 | 11 | |||
| 12 | Трос | 350.03.011.00 | 1 | 1 | 12 | |||
| 13 | Замкова шайба | 350.03.016.00 | 1 | 1 | 13 | |||
| 14 | Пружина амортизатора | 150.21.307-2А | 1 | 1 | 14 | |||
| 15 | Палець | Д24212 | 1 | 1 | 15 |
