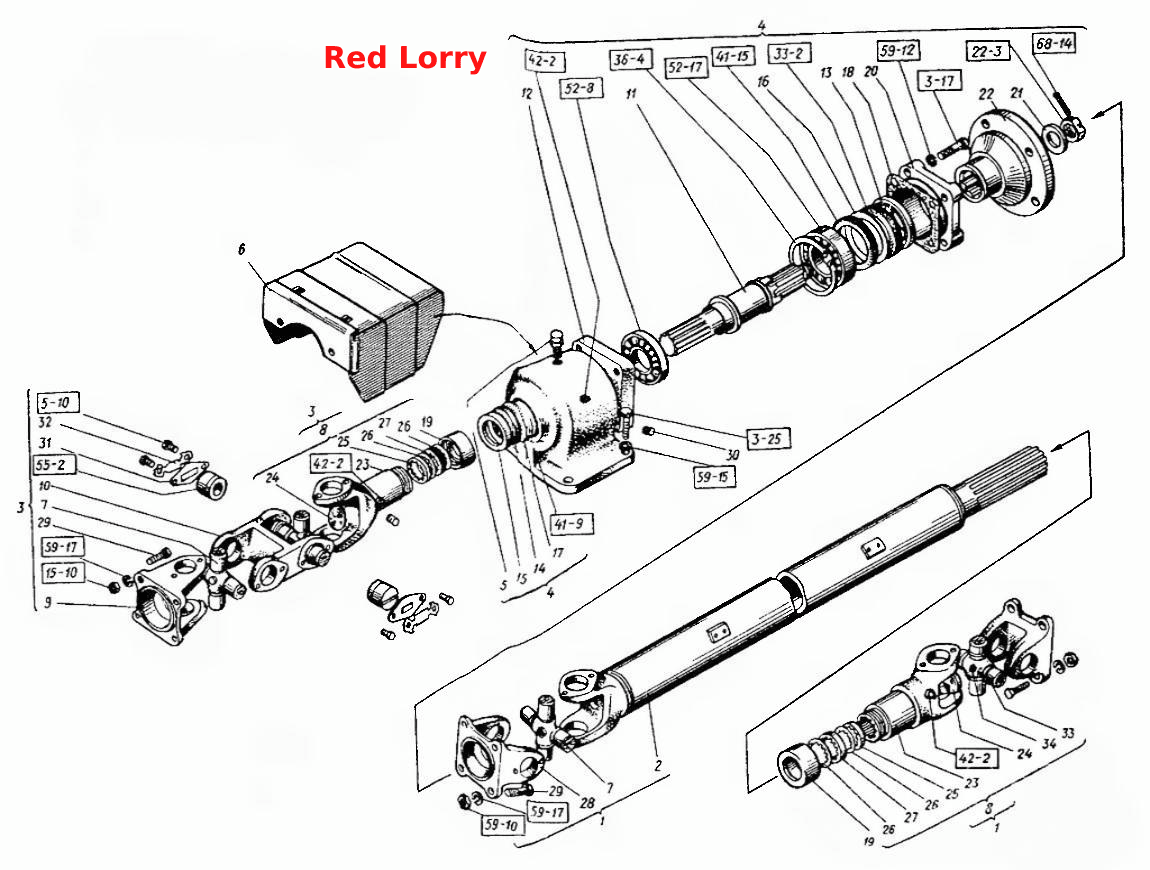

Редуктор ВВП
100%
Назва деталі
Підшипник
Заводський номер
308.8338
Кількість на модель
4
№
Назва деталі
Манжета
Заводський номер
1.2-38x58-1.8752
Кількість на модель
1
№
Назва деталі
Манжета
Заводський номер
1.2-55x80-1.8752
Кількість на модель
1
№
Назва деталі
Маслянка
Заводський номер
1.3.19853
Кількість на модель
11
№
Назва деталі
Підшипник
Заводський номер
208.8338
Кількість на модель
1
№
Назва деталі
Кільце (D=79, d=53, H10)
Заводський номер
СП-79-53-10.6308
Кількість на модель
3
№
Назва деталі
Редуктор ВОМ с приводом
Заводський номер
151К.41.001
Кількість на модель
№
Назва деталі
Шайба
Заводський номер
10.65Г.6402
Кількість на модель
635
№
Назва деталі
Диск (d=12,2, b=S=3,5)
Заводський номер
12Т.65Г.6402
Кількість на модель
43
№
Назва деталі
Диск
Заводський номер
14.65Г.6402
Кількість на модель
48
№
Назва деталі
Шайба
Заводський номер
8.65Г.6402
Кількість на модель
564
№
Назва деталі
Шплінт
Заводський номер
4x32.397
Кількість на модель
3
№
Назва деталі
Спеціальний підшипник
Заводський номер
804805К2С10
Кількість на модель
16
№
Назва деталі
Гайка
Заводський номер
М14х1,5.5915
Кількість на модель
44
№
Назва деталі
Болт (d=8, l=16, L0=16, H=5,5, S=13)
Заводський номер
М8х1х16.7798
Кількість на модель
32
№
Назва деталі
Болт
Заводський номер
М12x35.7796
Кількість на модель
44
№
Назва деталі
гвинт
Заводський номер
М10x35.7796
Кількість на модель
24
№
Назва деталі
Кільце
Заводський номер
2В90.13941
Кількість на модель
2
№
Назва деталі
Карданний вал у зборі
Заводський номер
151.41.019-1
Кількість на модель
1
№
1
Назва деталі
Трубка в зборі
Заводський номер
151.41.020-1
Кількість на модель
1
№
2
Назва деталі
Подвійний шарнір у зборі
Заводський номер
151.41.021-1
Кількість на модель
1
№
3
Назва деталі
Проміжна опора у зборі
Заводський номер
151.41.023
Кількість на модель
1
№
4
Назва деталі
Сапун у зборі
Заводський номер
125.72.019
Кількість на модель
1
№
5
Назва деталі
Кожух огорожі в зборі
Заводський номер
150.41.020-2
Кількість на модель
2
№
6
Назва деталі
Карданна розв'язка в зборі
Заводський номер
150.41.045
Кількість на модель
4
№
7
Назва деталі
Ковзна вилка у зборі
Заводський номер
150.41.060
Кількість на модель
2
№
8
Назва деталі
Вилка
Заводський номер
151.41.124-1
Кількість на модель
1
№
9
Назва деталі
Вилка з подвійним шарніром
Заводський номер
151.41.125-1
Кількість на модель
1
№
10
Назва деталі
Вал опори
Заводський номер
151.41.126
Кількість на модель
1
№
11
Назва деталі
Корпус
Заводський номер
151.41.127Б
Кількість на модель
1
№
12
Назва деталі
Корпус сальника
Заводський номер
125.37.450
Кількість на модель
2
№
13
Назва деталі
Сальник
Заводський номер
125.41.141
Кількість на модель
1
№
14
Назва деталі
Корпус сальника
Заводський номер
125.41.142
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
125.41.149
Кількість на модель
1
№
16
Назва деталі
Шайба сальника
Заводський номер
125.41.204
Кількість на модель
1
№
17
Назва деталі
Прокладка
Заводський номер
150.41.135-1
Кількість на модель
1
№
18
Назва деталі
Обойма
Заводський номер
150.41.152
Кількість на модель
2
№
19
Назва деталі
Корпус ущільнення
Заводський номер
150.41.216-1
Кількість на модель
1
№
20
Назва деталі
Опорна шайба
Заводський номер
150.41.254
Кількість на модель
1
№
21
Назва деталі
Фланцева муфта
Заводський номер
150.41.275-1
Кількість на модель
1
№
22
Назва деталі
Повзункова вилка
Заводський номер
150.41.277-2
Кількість на модель
2
№
23
Назва деталі
Заглушка
Заводський номер
150.41.278
Кількість на модель
2
№
24
Назва деталі
Внутрішнє ущільнювальне кільце
Заводський номер
150.41.279
Кількість на модель
2
№
25
Назва деталі
Диск
Заводський номер
150.41.280
Кількість на модель
4
№
26
Назва деталі
Зовнішнє ущільнювальне кільце
Заводський номер
150.41.281
Кількість на модель
2
№
27
Назва деталі
Вилка
Заводський номер
150.41.287-1
Кількість на модель
2
№
28
Назва деталі
гвинт
Заводський номер
150.41.293
Кількість на модель
12
№
29
Назва деталі
Ковпачок маслянки
Заводський номер
150.41.299
Кількість на модель
6
№
30
Назва деталі
Опорна пластина
Заводський номер
А62.02.006-01
Кількість на модель
16
№
31
Назва деталі
Стопорна пластина
Заводський номер
А62.02.007-01
Кількість на модель
16
№
32
Назва деталі
Хрестовина кардана
Заводський номер
А62.03.001
Кількість на модель
4
№
33
Назва деталі
Маслянка
Заводський номер
А62.03.100
Кількість на модель
4
№
34
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Підшипник | 308.8338 | 4 | 4 | |||||
| Манжета | 1.2-38x58-1.8752 | 1 | 1 | |||||
| Манжета | 1.2-55x80-1.8752 | 1 | 1 | |||||
| Маслянка | 1.3.19853 | 11 | 11 | |||||
| Підшипник | 208.8338 | 1 | 1 | |||||
| Кільце (D=79, d=53, H10) | СП-79-53-10.6308 | 3 | 3 | |||||
| Редуктор ВОМ с приводом | 151К.41.001 | |||||||
| Шайба | 10.65Г.6402 | 635 | 635 | |||||
| Диск (d=12,2, b=S=3,5) | 12Т.65Г.6402 | 43 | 43 | |||||
| Диск | 14.65Г.6402 | 48 | 48 | |||||
| Шайба | 8.65Г.6402 | 564 | 564 | |||||
| Шплінт | 4x32.397 | 3 | 3 | |||||
| Спеціальний підшипник | 804805К2С10 | 16 | 16 | |||||
| Гайка | М14х1,5.5915 | 44 | 44 | |||||
| Болт (d=8, l=16, L0=16, H=5,5, S=13) | М8х1х16.7798 | 32 | 32 | |||||
| Болт | М12x35.7796 | 44 | 44 | |||||
| гвинт | М10x35.7796 | 24 | 24 | |||||
| Кільце | 2В90.13941 | 2 | 2 | |||||
| 1 | Карданний вал у зборі | 151.41.019-1 | 1 | 1 | 1 | |||
| 2 | Трубка в зборі | 151.41.020-1 | 1 | 1 | 2 | |||
| 3 | Подвійний шарнір у зборі | 151.41.021-1 | 1 | 1 | 3 | |||
| 4 | Проміжна опора у зборі | 151.41.023 | 1 | 1 | 4 | |||
| 5 | Сапун у зборі | 125.72.019 | 1 | 1 | 5 | |||
| 6 | Кожух огорожі в зборі | 150.41.020-2 | 2 | 2 | 6 | |||
| 7 | Карданна розв'язка в зборі | 150.41.045 | 4 | 4 | 7 | |||
| 8 | Ковзна вилка у зборі | 150.41.060 | 2 | 2 | 8 | |||
| 9 | Вилка | 151.41.124-1 | 1 | 1 | 9 | |||
| 10 | Вилка з подвійним шарніром | 151.41.125-1 | 1 | 1 | 10 | |||
| 11 | Вал опори | 151.41.126 | 1 | 1 | 11 | |||
| 12 | Корпус | 151.41.127Б | 1 | 1 | 12 | |||
| 13 | Корпус сальника | 125.37.450 | 2 | 2 | 13 | |||
| 14 | Сальник | 125.41.141 | 1 | 1 | 14 | |||
| 15 | Корпус сальника | 125.41.142 | 1 | 1 | 15 | |||
| 16 | Диск | 125.41.149 | 1 | 1 | 16 | |||
| 17 | Шайба сальника | 125.41.204 | 1 | 1 | 17 | |||
| 18 | Прокладка | 150.41.135-1 | 1 | 1 | 18 | |||
| 19 | Обойма | 150.41.152 | 2 | 2 | 19 | |||
| 20 | Корпус ущільнення | 150.41.216-1 | 1 | 1 | 20 | |||
| 21 | Опорна шайба | 150.41.254 | 1 | 1 | 21 | |||
| 22 | Фланцева муфта | 150.41.275-1 | 1 | 1 | 22 | |||
| 23 | Повзункова вилка | 150.41.277-2 | 2 | 2 | 23 | |||
| 24 | Заглушка | 150.41.278 | 2 | 2 | 24 | |||
| 25 | Внутрішнє ущільнювальне кільце | 150.41.279 | 2 | 2 | 25 | |||
| 26 | Диск | 150.41.280 | 4 | 4 | 26 | |||
| 27 | Зовнішнє ущільнювальне кільце | 150.41.281 | 2 | 2 | 27 | |||
| 28 | Вилка | 150.41.287-1 | 2 | 2 | 28 | |||
| 29 | гвинт | 150.41.293 | 12 | 12 | 29 | |||
| 30 | Ковпачок маслянки | 150.41.299 | 6 | 6 | 30 | |||
| 31 | Опорна пластина | А62.02.006-01 | 16 | 16 | 31 | |||
| 32 | Стопорна пластина | А62.02.007-01 | 16 | 16 | 32 | |||
| 33 | Хрестовина кардана | А62.03.001 | 4 | 4 | 33 | |||
| 34 | Маслянка | А62.03.100 | 4 | 4 | 34 |
