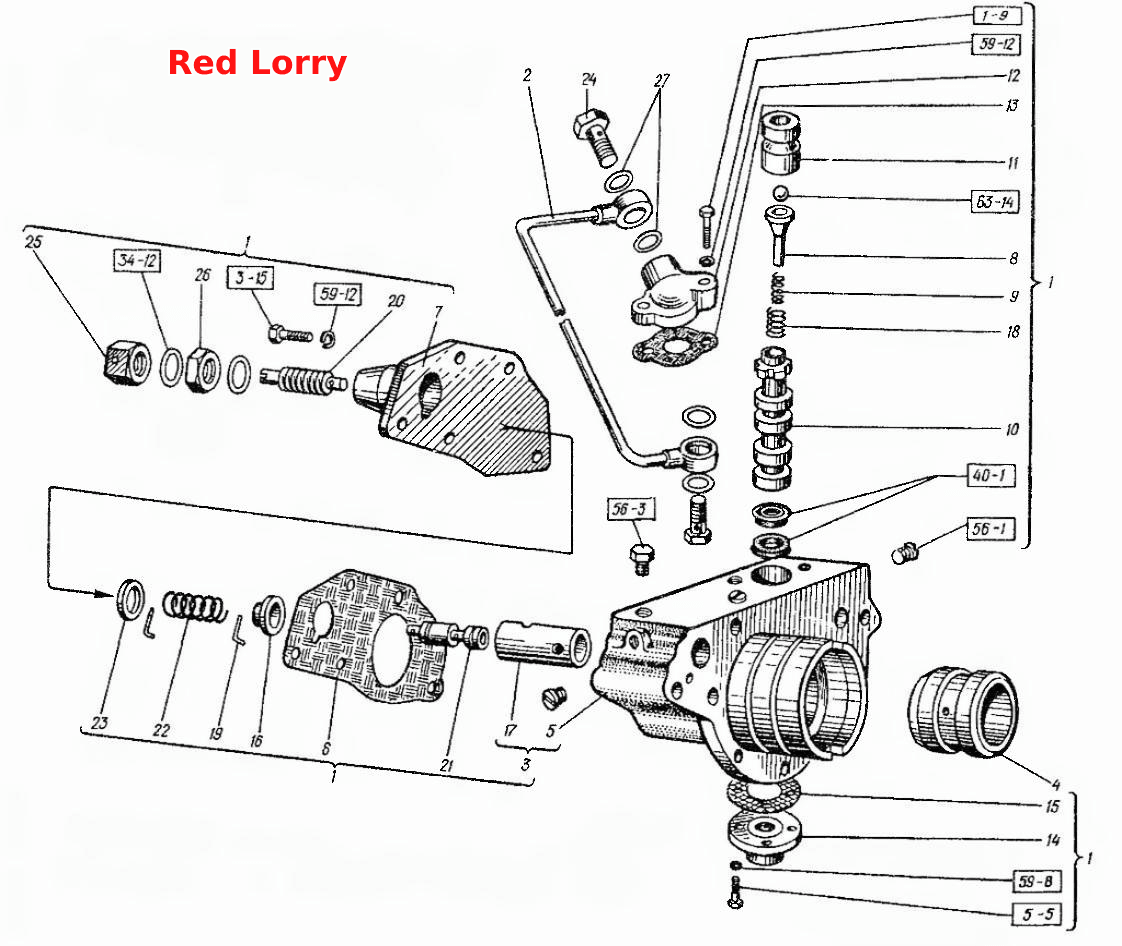

Редуктор ВВП. Клапанний механізм
100%
Назва деталі
Партнер
Заводський номер
11,112-100.3722
Кількість на модель
1
№
Назва деталі
гвинт
Заводський номер
М10x25.7796
Кількість на модель
147
№
Назва деталі
гвинт
Заводський номер
М10x45.7795
Кількість на модель
14
№
Назва деталі
Болт
Заводський номер
М6х20.7798
Кількість на модель
16
№
Назва деталі
Кільце
Заводський номер
018-022-25-2-2.9833
Кількість на модель
7
№
Назва деталі
Манжета (d=13, D=26, h=5)
Заводський номер
1-25-1.6678
Кількість на модель
3
№
Назва деталі
Манжета (d=9, D=22, h=7)
Заводський номер
1.2-9x22-1.8752
Кількість на модель
2
№
Назва деталі
Затор
Заводський номер
КГ 1/8"
Кількість на модель
12
№
Назва деталі
Корок
Заводський номер
КГ 3/8"
Кількість на модель
18
№
Назва деталі
Шайба
Заводський номер
10.65Г.6402
Кількість на модель
635
№
Назва деталі
Диск
Заводський номер
6.65Г.6402
Кількість на модель
274
№
Назва деталі
Клапанний механізм
Заводський номер
150.41.042-4
Кількість на модель
1
№
1
Назва деталі
Труба__NT__0__
Заводський номер
150.41.056-3А
Кількість на модель
1
№
2
Назва деталі
Кришка
Заводський номер
150.41.059-2
Кількість на модель
1
№
3
Назва деталі
Втулка
Заводський номер
150.41.130-1
Кількість на модель
1
№
4
Назва деталі
Кришка
Заводський номер
150.41.131-4
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
150.41.134-1
Кількість на модель
1
№
6
Назва деталі
Фланець
Заводський номер
150.41.137-1
Кількість на модель
1
№
7
Назва деталі
Гніздо клапана
Заводський номер
150.41.147-1
Кількість на модель
1
№
8
Назва деталі
Пружина
Заводський номер
150.41.179
Кількість на модель
1
№
9
Назва деталі
Плунжер
Заводський номер
150.41.217-4А
Кількість на модель
1
№
10
Назва деталі
Сідло
Заводський номер
150.41.239-1
Кількість на модель
1
№
11
Назва деталі
Фланець
Заводський номер
150.41.258-1
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
150.41.259
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
150.41.272
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
150.41.273А
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
150.41.274А
Кількість на модель
1
№
16
Назва деталі
Втулка
Заводський номер
150.41.296
Кількість на модель
1
№
17
Назва деталі
Пружина
Заводський номер
150.41.300
Кількість на модель
1
№
18
Назва деталі
Опора
Заводський номер
150.37.337
Кількість на модель
2
№
19
Назва деталі
Регулювальний гвинт
Заводський номер
150.37.363
Кількість на модель
1
№
20
Назва деталі
Клапан
Заводський номер
150.37.364
Кількість на модель
1
№
21
Назва деталі
Пружина
Заводський номер
150.37.366А
Кількість на модель
1
№
22
Назва деталі
Шайба гвинта
Заводський номер
150.37.406
Кількість на модель
1
№
23
Назва деталі
Болт поворотного угольника
Заводський номер
БПУ-20
Кількість на модель
2
№
24
Назва деталі
Ковпачок
Заводський номер
Р75-051Б
Кількість на модель
1
№
25
Назва деталі
Гайка
Заводський номер
Р75-058Б
Кількість на модель
1
№
26
Назва деталі
Шайба поворотного угольника
Заводський номер
ШПУ-20
Кількість на модель
4
№
27
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Партнер | 11,112-100.3722 | 1 | 1 | |||||
| гвинт | М10x25.7796 | 147 | 147 | |||||
| гвинт | М10x45.7795 | 14 | 14 | |||||
| Болт | М6х20.7798 | 16 | 16 | |||||
| Кільце | 018-022-25-2-2.9833 | 7 | 7 | |||||
| Манжета (d=13, D=26, h=5) | 1-25-1.6678 | 3 | 3 | |||||
| Манжета (d=9, D=22, h=7) | 1.2-9x22-1.8752 | 2 | 2 | |||||
| Затор | КГ 1/8" | 12 | 12 | |||||
| Корок | КГ 3/8" | 18 | 18 | |||||
| Шайба | 10.65Г.6402 | 635 | 635 | |||||
| Диск | 6.65Г.6402 | 274 | 274 | |||||
| 1 | Клапанний механізм | 150.41.042-4 | 1 | 1 | 1 | |||
| 2 | Труба__NT__0__ | 150.41.056-3А | 1 | 1 | 2 | |||
| 3 | Кришка | 150.41.059-2 | 1 | 1 | 3 | |||
| 4 | Втулка | 150.41.130-1 | 1 | 1 | 4 | |||
| 5 | Кришка | 150.41.131-4 | 1 | 1 | 5 | |||
| 6 | Прокладка | 150.41.134-1 | 1 | 1 | 6 | |||
| 7 | Фланець | 150.41.137-1 | 1 | 1 | 7 | |||
| 8 | Гніздо клапана | 150.41.147-1 | 1 | 1 | 8 | |||
| 9 | Пружина | 150.41.179 | 1 | 1 | 9 | |||
| 10 | Плунжер | 150.41.217-4А | 1 | 1 | 10 | |||
| 11 | Сідло | 150.41.239-1 | 1 | 1 | 11 | |||
| 12 | Фланець | 150.41.258-1 | 1 | 1 | 12 | |||
| 13 | Прокладка | 150.41.259 | 1 | 1 | 13 | |||
| 14 | Кришка | 150.41.272 | 1 | 1 | 14 | |||
| 15 | Прокладка | 150.41.273А | 1 | 1 | 15 | |||
| 16 | Диск | 150.41.274А | 1 | 1 | 16 | |||
| 17 | Втулка | 150.41.296 | 1 | 1 | 17 | |||
| 18 | Пружина | 150.41.300 | 1 | 1 | 18 | |||
| 19 | Опора | 150.37.337 | 2 | 2 | 19 | |||
| 20 | Регулювальний гвинт | 150.37.363 | 1 | 1 | 20 | |||
| 21 | Клапан | 150.37.364 | 1 | 1 | 21 | |||
| 22 | Пружина | 150.37.366А | 1 | 1 | 22 | |||
| 23 | Шайба гвинта | 150.37.406 | 1 | 1 | 23 | |||
| 24 | Болт поворотного угольника | БПУ-20 | 2 | 2 | 24 | |||
| 25 | Ковпачок | Р75-051Б | 1 | 1 | 25 | |||
| 26 | Гайка | Р75-058Б | 1 | 1 | 26 | |||
| 27 | Шайба поворотного угольника | ШПУ-20 | 4 | 4 | 27 |
