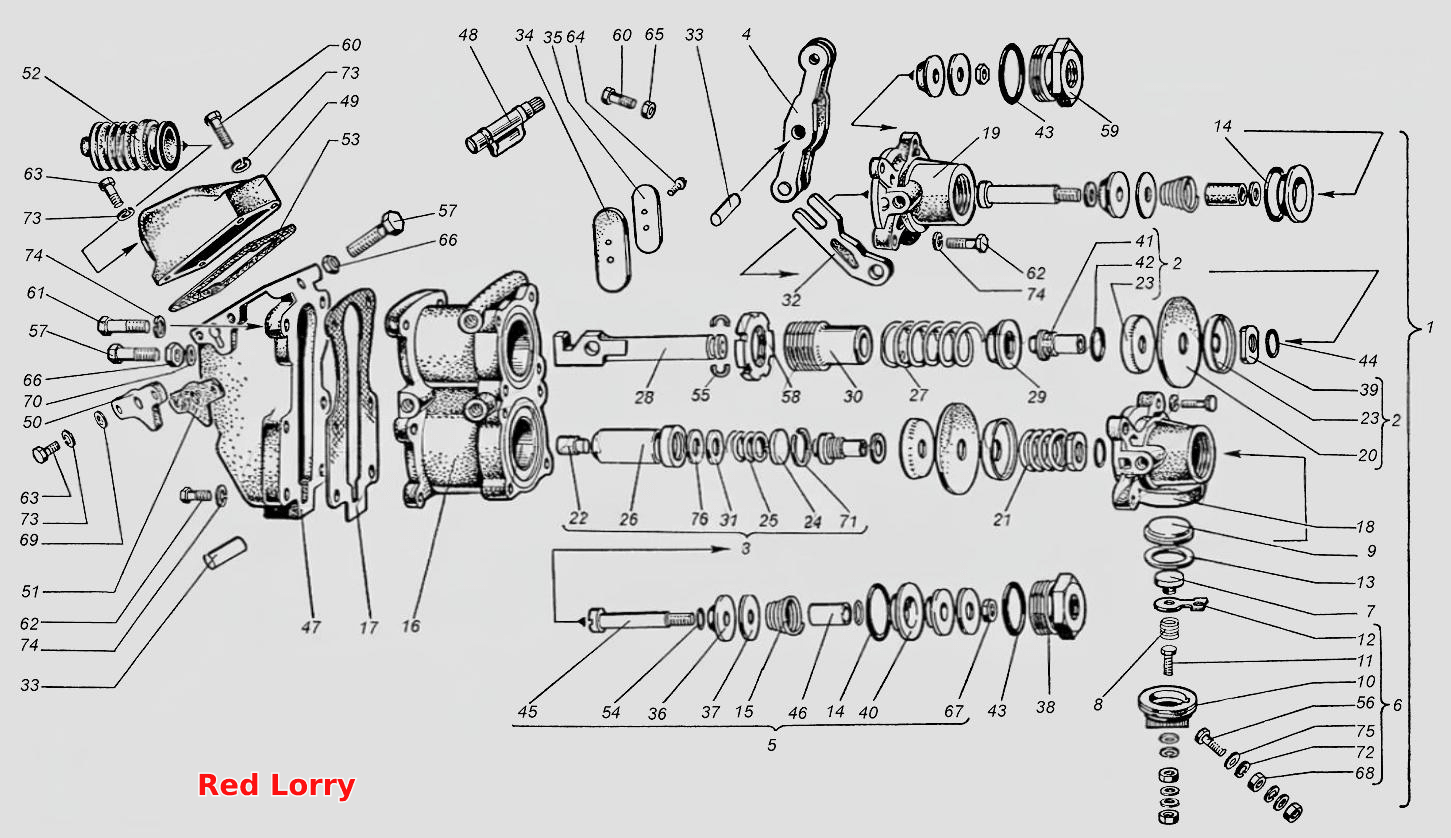

Пневматична система
100%
Назва деталі
Гальмівний кран у зборі
Заводський номер
130-3514010-Б
Кількість на модель
1
№
1
Назва деталі
Діафрагма
Заводський номер
130-3514075-Б2
Кількість на модель
2
№
2
Назва деталі
Мала врівноважувальна пружина гальмівного крана зі стаканом у зборі
Заводський номер
130-3514100-Б
Кількість на модель
1
№
3
Назва деталі
Важіль гальмівного крана у зборі
Заводський номер
130-3514140-Б
Кількість на модель
1
№
4
Назва деталі
Клапан гальмівного крана у зборі
Заводський номер
130-3514210-А2
Кількість на модель
2
№
5
Назва деталі
Колодка
Заводський номер
131-3720100
Кількість на модель
1
№
6
Назва деталі
Основа контакту в зборі
Заводський номер
120-3720085
Кількість на модель
1
№
7
Назва деталі
Пружина основи контакту
Заводський номер
120-3720092
Кількість на модель
1
№
8
Назва деталі
Діафрагма вимикача світла стоп-сигналу
Заводський номер
120-3720095
Кількість на модель
1
№
9
Назва деталі
Контактна колодка
Заводський номер
120-3720102
Кількість на модель
1
№
10
Назва деталі
Контактний болт із контактом у зборі
Заводський номер
120-3720105
Кількість на модель
1
№
11
Назва деталі
Контактна шина
Заводський номер
120-3720112-Б
Кількість на модель
1
№
12
Назва деталі
Прокладка
Заводський номер
120-3720116
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
127-3514237-А
Кількість на модель
2
№
14
Назва деталі
Пружина
Заводський номер
127-3514238
Кількість на модель
2
№
15
Назва деталі
Корпус гальмівного крана
Заводський номер
130-3514020-Б
Кількість на модель
1
№
16
Назва деталі
Прокладка корпусу гальмівного крана
Заводський номер
130-3514023
Кількість на модель
1
№
17
Назва деталі
Нижня кришка гальмівного крана
Заводський номер
130-3514032-Б
Кількість на модель
1
№
18
Назва деталі
Верхня кришка гальмівного крана
Заводський номер
130-3514033-Б
Кількість на модель
1
№
19
Назва деталі
Діафрагма гальмівного крана
Заводський номер
130-3514080
Кількість на модель
4
№
20
Назва деталі
Піддіафрагмова пружина гальмівного крана
Заводський номер
130-3514085
Кількість на модель
1
№
21
Назва деталі
Дно склянки гальмівного крана
Заводський номер
130-3514087
Кількість на модель
1
№
22
Назва деталі
Шайба діафрагми гальмівного крана
Заводський номер
130-3514091
Кількість на модель
4
№
23
Назва деталі
Опорна шайба малої врівноважувальної пружини гальмівного крана
Заводський номер
130-3514096
Кількість на модель
1
№
24
Назва деталі
Мала врівноважувальна пружина гальмівного крана
Заводський номер
130-3514101-Б
Кількість на модель
1
№
25
Назва деталі
Корпус малої врівноважувальної пружини гальмівного крана
Заводський номер
130-3514102-Б
Кількість на модель
1
№
26
Назва деталі
Велика врівноважувальна пружина гальмівного крана
Заводський номер
130-3514104
Кількість на модель
1
№
27
Назва деталі
Шток гальмівного крана
Заводський номер
130-3514105
Кількість на модель
1
№
28
Назва деталі
Опорна шайба штока гальмівного крана
Заводський номер
130-3514107-А
Кількість на модель
1
№
29
Назва деталі
Направляюча штока гальмівного крана
Заводський номер
130-3514108-А
Кількість на модель
1
№
30
Назва деталі
Регулювальна прокладка малої врівноважувальної пружини гальмівного крана
Заводський номер
130-3514115-Б
Кількість на модель
2
№
31
Назва деталі
Малий важіль гальмівного крана
Заводський номер
130-3514143-Б
Кількість на модель
1
№
32
Назва деталі
Вісь важеля гальмівного крана
Заводський номер
130-3514167
Кількість на модель
2
№
33
Назва деталі
Ущільнювач випускного отвору гальмівного крана
Заводський номер
130-3514175
Кількість на модель
1
№
34
Назва деталі
Кришка випускного отвору гальмівного крана
Заводський номер
130-3514176
Кількість на модель
1
№
35
Назва деталі
Конус клапана
Заводський номер
130-3514211
Кількість на модель
4
№
36
Назва деталі
Велика шайба клапана гальмівного крана
Заводський номер
130-3514213
Кількість на модель
4
№
37
Назва деталі
Затор
Заводський номер
130-3514215-1
Кількість на модель
1
№
38
Назва деталі
Гайка діафрагми гальмівного крана
Заводський номер
130-3514219
Кількість на модель
2
№
39
Назва деталі
Сідло клапана
Заводський номер
130-3514232
Кількість на модель
2
№
40
Назва деталі
Випускне сідло клапана гальмівного крана
Заводський номер
130-3514235-Б
Кількість на модель
2
№
41
Назва деталі
Прокладка випускного сідла клапана гальмівного крана
Заводський номер
130-3514236
Кількість на модель
2
№
42
Назва деталі
Прокладка
Заводський номер
130-3514237
Кількість на модель
2
№
43
Назва деталі
Ущільнювальне кільце сідла клапана гальмівного крана
Заводський номер
130-3514239
Кількість на модель
2
№
44
Назва деталі
Стрижень
Заводський номер
130-3514240-Б
Кількість на модель
2
№
45
Назва деталі
Трубка штока клапана гальмівного крана
Заводський номер
130-3514243
Кількість на модель
2
№
46
Назва деталі
Корпус
Заводський номер
130-3514251-А
Кількість на модель
1
№
47
Назва деталі
Валик важеля ручного приводу гальмівного крана
Заводський номер
130-3514255
Кількість на модель
1
№
48
Назва деталі
Кришка
Заводський номер
130-3514263-А2
Кількість на модель
1
№
49
Назва деталі
Кришка валика ручного приводу гальмівного крана
Заводський номер
130-3514265
Кількість на модель
1
№
50
Назва деталі
Прокладка
Заводський номер
130-3514271
Кількість на модель
1
№
51
Назва деталі
Чохол
Заводський номер
130-3514275-А1
Кількість на модель
1
№
52
Назва деталі
Прокладка корпусу важелів гальмівного крана
Заводський номер
130-3514279
Кількість на модель
1
№
53
Назва деталі
Шайба клапана
Заводський номер
130-3514285
Кількість на модель
4
№
54
Назва деталі
Напівкільце стопорне опорної шайби штока гальмівного крана
Заводський номер
130-3514287
Кількість на модель
2
№
55
Назва деталі
Болт сигналу «Стоп»
Заводський номер
164-3720111
Кількість на модель
1
№
56
Назва деталі
гвинт
Заводський номер
301294-П8
Кількість на модель
2
№
57
Назва деталі
Гайка
Заводський номер
303193-П8
Кількість на модель
1
№
58
Назва деталі
Затор
Заводський номер
А29.61.004
Кількість на модель
1
№
59
Назва деталі
гвинт
Заводський номер
М6х30.7795
Кількість на модель
3
№
60
Назва деталі
гвинт
Заводський номер
М8х35.7795
Кількість на модель
2
№
61
Назва деталі
гвинт
Заводський номер
М8х25.7796
Кількість на модель
12
№
62
Назва деталі
Болт
Заводський номер
М6х20.7798
Кількість на модель
4
№
63
Назва деталі
Гвинт
Заводський номер
М5х12.17473
Кількість на модель
2
№
64
Назва деталі
Горіх
Заводський номер
М6.5915
Кількість на модель
1
№
65
Назва деталі
Гайка
Заводський номер
М8.5915
Кількість на модель
2
№
66
Назва деталі
Гайка
Заводський номер
М4.5927
Кількість на модель
2
№
67
Назва деталі
Горіх
Заводський номер
М5.5927
Кількість на модель
4
№
68
Назва деталі
Заглушка
Заводський номер
16.3111
Кількість на модель
1
№
69
Назва деталі
Кільце
Заводський номер
012-016-25-1-3.9833
Кількість на модель
1
№
70
Назва деталі
Кільце
Заводський номер
В30.13943
Кількість на модель
1
№
71
Назва деталі
Диск
Заводський номер
5 65Г.6402
Кількість на модель
2
№
72
Назва деталі
Диск
Заводський номер
6 65Г.6402
Кількість на модель
6
№
73
Назва деталі
Диск
Заводський номер
8 65Г.6402
Кількість на модель
14
№
74
Назва деталі
Диск
Заводський номер
5.01.11371
Кількість на модель
6
№
75
Назва деталі
Диск (d=13, d1=24, S=2)
Заводський номер
12х2.04.11371
Кількість на модель
2
№
76
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Гальмівний кран у зборі | 130-3514010-Б | 1 | 1 | 1 | |||
| 2 | Діафрагма | 130-3514075-Б2 | 2 | 2 | 2 | |||
| 3 | Мала врівноважувальна пружина гальмівного крана зі стаканом у зборі | 130-3514100-Б | 1 | 1 | 3 | |||
| 4 | Важіль гальмівного крана у зборі | 130-3514140-Б | 1 | 1 | 4 | |||
| 5 | Клапан гальмівного крана у зборі | 130-3514210-А2 | 2 | 2 | 5 | |||
| 6 | Колодка | 131-3720100 | 1 | 1 | 6 | |||
| 7 | Основа контакту в зборі | 120-3720085 | 1 | 1 | 7 | |||
| 8 | Пружина основи контакту | 120-3720092 | 1 | 1 | 8 | |||
| 9 | Діафрагма вимикача світла стоп-сигналу | 120-3720095 | 1 | 1 | 9 | |||
| 10 | Контактна колодка | 120-3720102 | 1 | 1 | 10 | |||
| 11 | Контактний болт із контактом у зборі | 120-3720105 | 1 | 1 | 11 | |||
| 12 | Контактна шина | 120-3720112-Б | 1 | 1 | 12 | |||
| 13 | Прокладка | 120-3720116 | 1 | 1 | 13 | |||
| 14 | Прокладка | 127-3514237-А | 2 | 2 | 14 | |||
| 15 | Пружина | 127-3514238 | 2 | 2 | 15 | |||
| 16 | Корпус гальмівного крана | 130-3514020-Б | 1 | 1 | 16 | |||
| 17 | Прокладка корпусу гальмівного крана | 130-3514023 | 1 | 1 | 17 | |||
| 18 | Нижня кришка гальмівного крана | 130-3514032-Б | 1 | 1 | 18 | |||
| 19 | Верхня кришка гальмівного крана | 130-3514033-Б | 1 | 1 | 19 | |||
| 20 | Діафрагма гальмівного крана | 130-3514080 | 4 | 4 | 20 | |||
| 21 | Піддіафрагмова пружина гальмівного крана | 130-3514085 | 1 | 1 | 21 | |||
| 22 | Дно склянки гальмівного крана | 130-3514087 | 1 | 1 | 22 | |||
| 23 | Шайба діафрагми гальмівного крана | 130-3514091 | 4 | 4 | 23 | |||
| 24 | Опорна шайба малої врівноважувальної пружини гальмівного крана | 130-3514096 | 1 | 1 | 24 | |||
| 25 | Мала врівноважувальна пружина гальмівного крана | 130-3514101-Б | 1 | 1 | 25 | |||
| 26 | Корпус малої врівноважувальної пружини гальмівного крана | 130-3514102-Б | 1 | 1 | 26 | |||
| 27 | Велика врівноважувальна пружина гальмівного крана | 130-3514104 | 1 | 1 | 27 | |||
| 28 | Шток гальмівного крана | 130-3514105 | 1 | 1 | 28 | |||
| 29 | Опорна шайба штока гальмівного крана | 130-3514107-А | 1 | 1 | 29 | |||
| 30 | Направляюча штока гальмівного крана | 130-3514108-А | 1 | 1 | 30 | |||
| 31 | Регулювальна прокладка малої врівноважувальної пружини гальмівного крана | 130-3514115-Б | 2 | 2 | 31 | |||
| 32 | Малий важіль гальмівного крана | 130-3514143-Б | 1 | 1 | 32 | |||
| 33 | Вісь важеля гальмівного крана | 130-3514167 | 2 | 2 | 33 | |||
| 34 | Ущільнювач випускного отвору гальмівного крана | 130-3514175 | 1 | 1 | 34 | |||
| 35 | Кришка випускного отвору гальмівного крана | 130-3514176 | 1 | 1 | 35 | |||
| 36 | Конус клапана | 130-3514211 | 4 | 4 | 36 | |||
| 37 | Велика шайба клапана гальмівного крана | 130-3514213 | 4 | 4 | 37 | |||
| 38 | Затор | 130-3514215-1 | 1 | 1 | 38 | |||
| 39 | Гайка діафрагми гальмівного крана | 130-3514219 | 2 | 2 | 39 | |||
| 40 | Сідло клапана | 130-3514232 | 2 | 2 | 40 | |||
| 41 | Випускне сідло клапана гальмівного крана | 130-3514235-Б | 2 | 2 | 41 | |||
| 42 | Прокладка випускного сідла клапана гальмівного крана | 130-3514236 | 2 | 2 | 42 | |||
| 43 | Прокладка | 130-3514237 | 2 | 2 | 43 | |||
| 44 | Ущільнювальне кільце сідла клапана гальмівного крана | 130-3514239 | 2 | 2 | 44 | |||
| 45 | Стрижень | 130-3514240-Б | 2 | 2 | 45 | |||
| 46 | Трубка штока клапана гальмівного крана | 130-3514243 | 2 | 2 | 46 | |||
| 47 | Корпус | 130-3514251-А | 1 | 1 | 47 | |||
| 48 | Валик важеля ручного приводу гальмівного крана | 130-3514255 | 1 | 1 | 48 | |||
| 49 | Кришка | 130-3514263-А2 | 1 | 1 | 49 | |||
| 50 | Кришка валика ручного приводу гальмівного крана | 130-3514265 | 1 | 1 | 50 | |||
| 51 | Прокладка | 130-3514271 | 1 | 1 | 51 | |||
| 52 | Чохол | 130-3514275-А1 | 1 | 1 | 52 | |||
| 53 | Прокладка корпусу важелів гальмівного крана | 130-3514279 | 1 | 1 | 53 | |||
| 54 | Шайба клапана | 130-3514285 | 4 | 4 | 54 | |||
| 55 | Напівкільце стопорне опорної шайби штока гальмівного крана | 130-3514287 | 2 | 2 | 55 | |||
| 56 | Болт сигналу «Стоп» | 164-3720111 | 1 | 1 | 56 | |||
| 57 | гвинт | 301294-П8 | 2 | 2 | 57 | |||
| 58 | Гайка | 303193-П8 | 1 | 1 | 58 | |||
| 59 | Затор | А29.61.004 | 1 | 1 | 59 | |||
| 60 | гвинт | М6х30.7795 | 3 | 3 | 60 | |||
| 61 | гвинт | М8х35.7795 | 2 | 2 | 61 | |||
| 62 | гвинт | М8х25.7796 | 12 | 12 | 62 | |||
| 63 | Болт | М6х20.7798 | 4 | 4 | 63 | |||
| 64 | Гвинт | М5х12.17473 | 2 | 2 | 64 | |||
| 65 | Горіх | М6.5915 | 1 | 1 | 65 | |||
| 66 | Гайка | М8.5915 | 2 | 2 | 66 | |||
| 67 | Гайка | М4.5927 | 2 | 2 | 67 | |||
| 68 | Горіх | М5.5927 | 4 | 4 | 68 | |||
| 69 | Заглушка | 16.3111 | 1 | 1 | 69 | |||
| 70 | Кільце | 012-016-25-1-3.9833 | 1 | 1 | 70 | |||
| 71 | Кільце | В30.13943 | 1 | 1 | 71 | |||
| 72 | Диск | 5 65Г.6402 | 2 | 2 | 72 | |||
| 73 | Диск | 6 65Г.6402 | 6 | 6 | 73 | |||
| 74 | Диск | 8 65Г.6402 | 14 | 14 | 74 | |||
| 75 | Диск | 5.01.11371 | 6 | 6 | 75 | |||
| 76 | Диск (d=13, d1=24, S=2) | 12х2.04.11371 | 2 | 2 | 76 |
