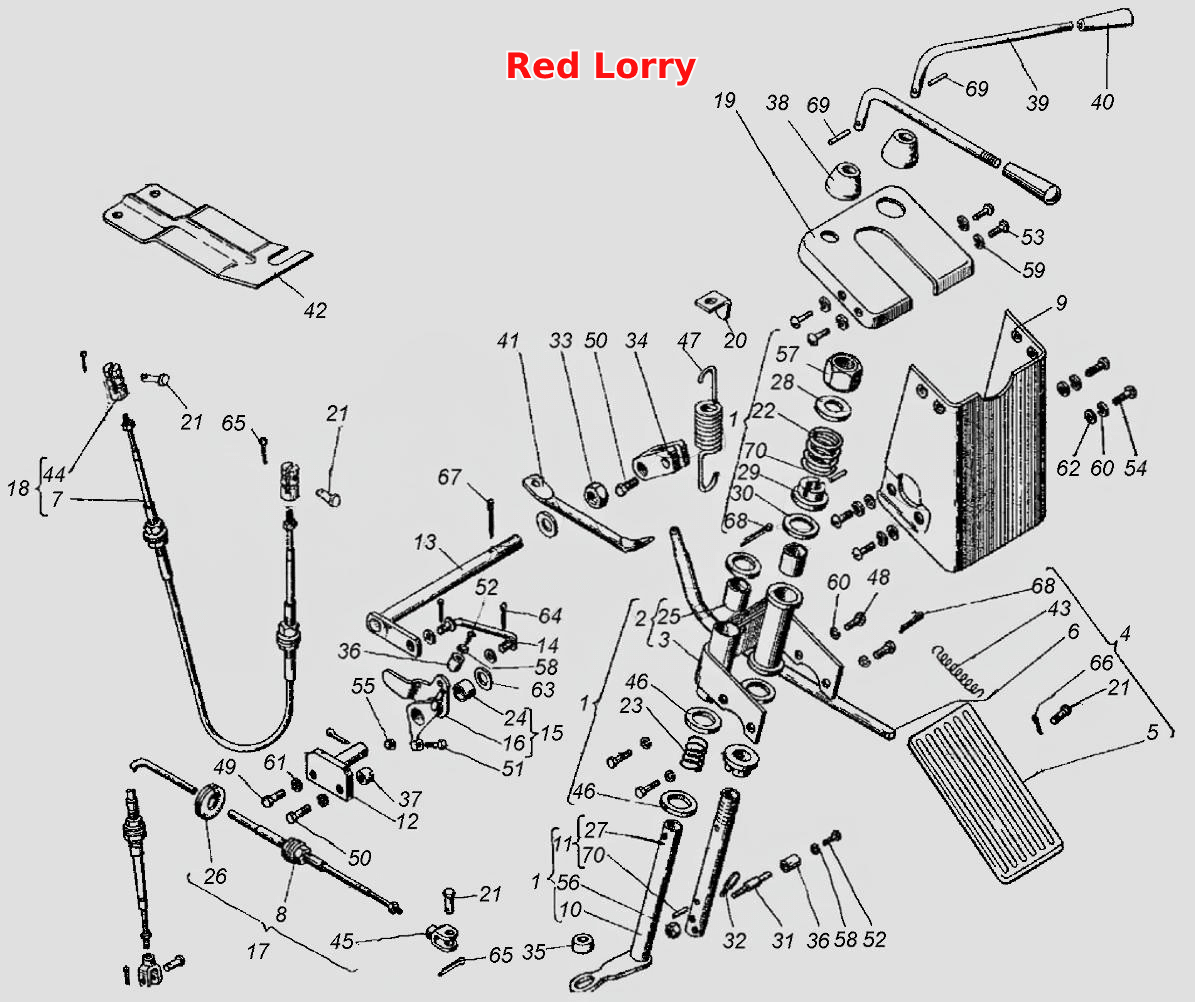

Управління подачею палива та коробкою передач
100%
Назва деталі
Управління подачею палива та коробкою передач
Заводський номер
151М.20.001
Кількість на модель
№
Назва деталі
Мостик управління
Заводський номер
151М.20.014
Кількість на модель
1
№
1
Назва деталі
Мостик управління
Заводський номер
151М.20.015
Кількість на модель
1
№
2
Назва деталі
Мостик управління
Заводський номер
151М.20.016
Кількість на модель
1
№
3
Назва деталі
Педаль
Заводський номер
151М.20.024
Кількість на модель
1
№
4
Назва деталі
Накладка на педаль
Заводський номер
151М.20.026
Кількість на модель
1
№
5
Назва деталі
Важіль
Заводський номер
151М.20.027
Кількість на модель
1
№
6
Назва деталі
Трос
Заводський номер
23.588.1.12.00-10
Кількість на модель
1
№
7
Назва деталі
Трос
Заводський номер
23.588.1.12.00-12
Кількість на модель
1
№
8
Назва деталі
Кожух
Заводський номер
150М.20.012
Кількість на модель
1
№
9
Назва деталі
Вал
Заводський номер
150М.20.018
Кількість на модель
1
№
10
Назва деталі
Вал
Заводський номер
150М.20.019
Кількість на модель
1
№
11
Назва деталі
Опора
Заводський номер
150М.20.020
Кількість на модель
1
№
12
Назва деталі
Вал
Заводський номер
150М.20.028
Кількість на модель
1
№
13
Назва деталі
Тяга
Заводський номер
150М.20.030
Кількість на модель
1
№
14
Назва деталі
Важіль
Заводський номер
150М.20.041
Кількість на модель
1
№
15
Назва деталі
Важіль
Заводський номер
150М.20.043
Кількість на модель
1
№
16
Назва деталі
Трос
Заводський номер
150М.20.050
Кількість на модель
1
№
17
Назва деталі
Трос
Заводський номер
150М.20.050-01
Кількість на модель
1
№
18
Назва деталі
Кришка
Заводський номер
151М.20.102
Кількість на модель
1
№
19
Назва деталі
Зачіп пружини жалюзі
Заводський номер
5.02.149
Кількість на модель
1
№
20
Назва деталі
Палец
Заводський номер
54.20.405
Кількість на модель
№
21
Назва деталі
Пружина
Заводський номер
74.00.490Б
Кількість на модель
1
№
22
Назва деталі
Пружина
Заводський номер
77.00.629
Кількість на модель
1
№
23
Назва деталі
Втулка
Заводський номер
125.20.112
Кількість на модель
2
№
24
Назва деталі
Втулка
Заводський номер
125.21.254
Кількість на модель
4
№
25
Назва деталі
Втулка
Заводський номер
125.48.233
Кількість на модель
1
№
26
Назва деталі
Вал
Заводський номер
150М.20.112
Кількість на модель
1
№
27
Назва деталі
Диск
Заводський номер
150М.20.114
Кількість на модель
1
№
28
Назва деталі
Диск
Заводський номер
150М.20.115
Кількість на модель
2
№
29
Назва деталі
Диск
Заводський номер
150М.20.119
Кількість на модель
2
№
30
Назва деталі
Шпилька
Заводський номер
150М.20.120
Кількість на модель
1
№
31
Назва деталі
Шпилька
Заводський номер
150М.20.122
Кількість на модель
1
№
32
Назва деталі
Гайка
Заводський номер
150М.20.129
Кількість на модель
1
№
33
Назва деталі
Перехідник
Заводський номер
150М.20.131
Кількість на модель
1
№
34
Назва деталі
Опора
Заводський номер
150М.20.134
Кількість на модель
1
№
35
Назва деталі
Втулка
Заводський номер
150М.20.135
Кількість на модель
1
№
36
Назва деталі
Гайка
Заводський номер
150М.20.136
Кількість на модель
1
№
37
Назва деталі
Ковпачок
Заводський номер
150М.20.150
Кількість на модель
2
№
38
Назва деталі
Опора
Заводський номер
150М.20.151
Кількість на модель
2
№
39
Назва деталі
Ручка
Заводський номер
150М.20.152
Кількість на модель
2
№
40
Назва деталі
Тяга
Заводський номер
150М.20.168
Кількість на модель
1
№
41
Назва деталі
Кронштейн
Заводський номер
150М.20.169
Кількість на модель
1
№
42
Назва деталі
Пружина
Заводський номер
150.20.174А
Кількість на модель
1
№
43
Назва деталі
Вилка
Заводський номер
150М.97.121-01
Кількість на модель
2
№
44
Назва деталі
Вилка
Заводський номер
150.97.121-07
Кількість на модель
2
№
45
Назва деталі
Диск
Заводський номер
151.37.383
Кількість на модель
3
№
46
Назва деталі
Пружина
Заводський номер
151.64.172
Кількість на модель
1
№
47
Назва деталі
гвинт
Заводський номер
М8х16.7796
Кількість на модель
18
№
48
Назва деталі
гвинт
Заводський номер
М10х16.7796
Кількість на модель
1
№
49
Назва деталі
гвинт
Заводський номер
М10х25.7796
Кількість на модель
2
№
50
Назва деталі
гвинт
Заводський номер
М6х25.7798
Кількість на модель
1
№
51
Назва деталі
Гвинт
Заводський номер
М5х12.17473
Кількість на модель
2
№
52
Назва деталі
Гвинт
Заводський номер
М6х12.17473
Кількість на модель
4
№
53
Назва деталі
Гвинт
Заводський номер
М8х16.17473
Кількість на модель
4
№
54
Назва деталі
Горіх
Заводський номер
М6.5915
Кількість на модель
1
№
55
Назва деталі
Гайка
Заводський номер
М10.5915
Кількість на модель
1
№
56
Назва деталі
Гайка (d=18, H=15, S=27)
Заводський номер
М18х1,5.5915
Кількість на модель
1
№
57
Назва деталі
Диск
Заводський номер
5 65Г.6402
Кількість на модель
2
№
58
Назва деталі
Диск
Заводський номер
6 65Г.6402
Кількість на модель
4
№
59
Назва деталі
Диск
Заводський номер
8 65Г.6402
Кількість на модель
8
№
60
Назва деталі
Диск
Заводський номер
10 65Г.6402
Кількість на модель
2
№
61
Назва деталі
Диск
Заводський номер
8.04.11371
Кількість на модель
6
№
62
Назва деталі
Диск
Заводський номер
14.04.11371
Кількість на модель
2
№
63
Назва деталі
Шплінт
Заводський номер
2,2х16.397
Кількість на модель
2
№
64
Назва деталі
Шплінт
Заводський номер
3,2х20.397
Кількість на модель
4
№
65
Назва деталі
Шплінт
Заводський номер
3,2х25.397
Кількість на модель
2
№
66
Назва деталі
Шплінт
Заводський номер
3,2х30.397
Кількість на модель
1
№
67
Назва деталі
Шплінт
Заводський номер
4х25.397
Кількість на модель
2
№
68
Назва деталі
Штифт
Заводський номер
3.6х20.3128
Кількість на модель
2
№
69
Назва деталі
Штифт
Заводський номер
3.6х25.3128
Кількість на модель
2
№
70
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Управління подачею палива та коробкою передач | 151М.20.001 | |||||||
| 1 | Мостик управління | 151М.20.014 | 1 | 1 | 1 | |||
| 2 | Мостик управління | 151М.20.015 | 1 | 1 | 2 | |||
| 3 | Мостик управління | 151М.20.016 | 1 | 1 | 3 | |||
| 4 | Педаль | 151М.20.024 | 1 | 1 | 4 | |||
| 5 | Накладка на педаль | 151М.20.026 | 1 | 1 | 5 | |||
| 6 | Важіль | 151М.20.027 | 1 | 1 | 6 | |||
| 7 | Трос | 23.588.1.12.00-10 | 1 | 1 | 7 | |||
| 8 | Трос | 23.588.1.12.00-12 | 1 | 1 | 8 | |||
| 9 | Кожух | 150М.20.012 | 1 | 1 | 9 | |||
| 10 | Вал | 150М.20.018 | 1 | 1 | 10 | |||
| 11 | Вал | 150М.20.019 | 1 | 1 | 11 | |||
| 12 | Опора | 150М.20.020 | 1 | 1 | 12 | |||
| 13 | Вал | 150М.20.028 | 1 | 1 | 13 | |||
| 14 | Тяга | 150М.20.030 | 1 | 1 | 14 | |||
| 15 | Важіль | 150М.20.041 | 1 | 1 | 15 | |||
| 16 | Важіль | 150М.20.043 | 1 | 1 | 16 | |||
| 17 | Трос | 150М.20.050 | 1 | 1 | 17 | |||
| 18 | Трос | 150М.20.050-01 | 1 | 1 | 18 | |||
| 19 | Кришка | 151М.20.102 | 1 | 1 | 19 | |||
| 20 | Зачіп пружини жалюзі | 5.02.149 | 1 | 1 | 20 | |||
| 21 | Палец | 54.20.405 | 21 | |||||
| 22 | Пружина | 74.00.490Б | 1 | 1 | 22 | |||
| 23 | Пружина | 77.00.629 | 1 | 1 | 23 | |||
| 24 | Втулка | 125.20.112 | 2 | 2 | 24 | |||
| 25 | Втулка | 125.21.254 | 4 | 4 | 25 | |||
| 26 | Втулка | 125.48.233 | 1 | 1 | 26 | |||
| 27 | Вал | 150М.20.112 | 1 | 1 | 27 | |||
| 28 | Диск | 150М.20.114 | 1 | 1 | 28 | |||
| 29 | Диск | 150М.20.115 | 2 | 2 | 29 | |||
| 30 | Диск | 150М.20.119 | 2 | 2 | 30 | |||
| 31 | Шпилька | 150М.20.120 | 1 | 1 | 31 | |||
| 32 | Шпилька | 150М.20.122 | 1 | 1 | 32 | |||
| 33 | Гайка | 150М.20.129 | 1 | 1 | 33 | |||
| 34 | Перехідник | 150М.20.131 | 1 | 1 | 34 | |||
| 35 | Опора | 150М.20.134 | 1 | 1 | 35 | |||
| 36 | Втулка | 150М.20.135 | 1 | 1 | 36 | |||
| 37 | Гайка | 150М.20.136 | 1 | 1 | 37 | |||
| 38 | Ковпачок | 150М.20.150 | 2 | 2 | 38 | |||
| 39 | Опора | 150М.20.151 | 2 | 2 | 39 | |||
| 40 | Ручка | 150М.20.152 | 2 | 2 | 40 | |||
| 41 | Тяга | 150М.20.168 | 1 | 1 | 41 | |||
| 42 | Кронштейн | 150М.20.169 | 1 | 1 | 42 | |||
| 43 | Пружина | 150.20.174А | 1 | 1 | 43 | |||
| 44 | Вилка | 150М.97.121-01 | 2 | 2 | 44 | |||
| 45 | Вилка | 150.97.121-07 | 2 | 2 | 45 | |||
| 46 | Диск | 151.37.383 | 3 | 3 | 46 | |||
| 47 | Пружина | 151.64.172 | 1 | 1 | 47 | |||
| 48 | гвинт | М8х16.7796 | 18 | 18 | 48 | |||
| 49 | гвинт | М10х16.7796 | 1 | 1 | 49 | |||
| 50 | гвинт | М10х25.7796 | 2 | 2 | 50 | |||
| 51 | гвинт | М6х25.7798 | 1 | 1 | 51 | |||
| 52 | Гвинт | М5х12.17473 | 2 | 2 | 52 | |||
| 53 | Гвинт | М6х12.17473 | 4 | 4 | 53 | |||
| 54 | Гвинт | М8х16.17473 | 4 | 4 | 54 | |||
| 55 | Горіх | М6.5915 | 1 | 1 | 55 | |||
| 56 | Гайка | М10.5915 | 1 | 1 | 56 | |||
| 57 | Гайка (d=18, H=15, S=27) | М18х1,5.5915 | 1 | 1 | 57 | |||
| 58 | Диск | 5 65Г.6402 | 2 | 2 | 58 | |||
| 59 | Диск | 6 65Г.6402 | 4 | 4 | 59 | |||
| 60 | Диск | 8 65Г.6402 | 8 | 8 | 60 | |||
| 61 | Диск | 10 65Г.6402 | 2 | 2 | 61 | |||
| 62 | Диск | 8.04.11371 | 6 | 6 | 62 | |||
| 63 | Диск | 14.04.11371 | 2 | 2 | 63 | |||
| 64 | Шплінт | 2,2х16.397 | 2 | 2 | 64 | |||
| 65 | Шплінт | 3,2х20.397 | 4 | 4 | 65 | |||
| 66 | Шплінт | 3,2х25.397 | 2 | 2 | 66 | |||
| 67 | Шплінт | 3,2х30.397 | 1 | 1 | 67 | |||
| 68 | Шплінт | 4х25.397 | 2 | 2 | 68 | |||
| 69 | Штифт | 3.6х20.3128 | 2 | 2 | 69 | |||
| 70 | Штифт | 3.6х25.3128 | 2 | 2 | 70 |
